30V耐压开关单节锂电池充电CP217X系列产品介绍

	随之电子产业发展的浪潮，各种电子产品不断迭代，充电芯片也不断的更新，如今的线性型充电芯片已经越来越无法满足人们的需求，充电速率远远满足人们对生活质量的追求。
	针对市场上的开关型充电IC，在降压开关型单节锂电充电上，我们能对比了几家的，现在重点给大家介绍下四川云岑的CP217X系列单节锂电充电IC。
		一:开关充电相对于传统线性充电（代表如4054,4056等等）的优势:
		1.充电速度为4-5倍
				线性充电平均电流为0.4-0.5A左右,峰值1A切持续时间短,而开关充电芯片CP217X系	列充电轻松达到平均充电电流2A. 举例:1000mAh的锂电池,用传统的4054充满电池需要大概3小时,而用CP2170(2A版本)只需要0.6小时.
		2.充电效率高30%
				线性充电的效率取决于电池电压和充电口的压差,而开关充电的效率和压差几乎无关,轻松达到95%,举例:同样放完电的锂电池,电压为3V,同样用5W的充电电压去充,线性充的效率是60%,而开关充的效率是90%以上.
		3.充电温度低
				  线性充电的效率低,所以充电时候的温度高,所以充电电流必须降低,避免烧坏器件的风险,开关充带的效率高,不会有烧坏器件的风险,同时用户体验感更好.举例:OCP217X持续充电1.6A时候，芯片外表温度不超过60度.
	 	二:CP217X系列相对于其他开关充电竞品的优势(举例：LP4032，LP4030，ETA6097，ETA6912，SLM6300，IP2332等)

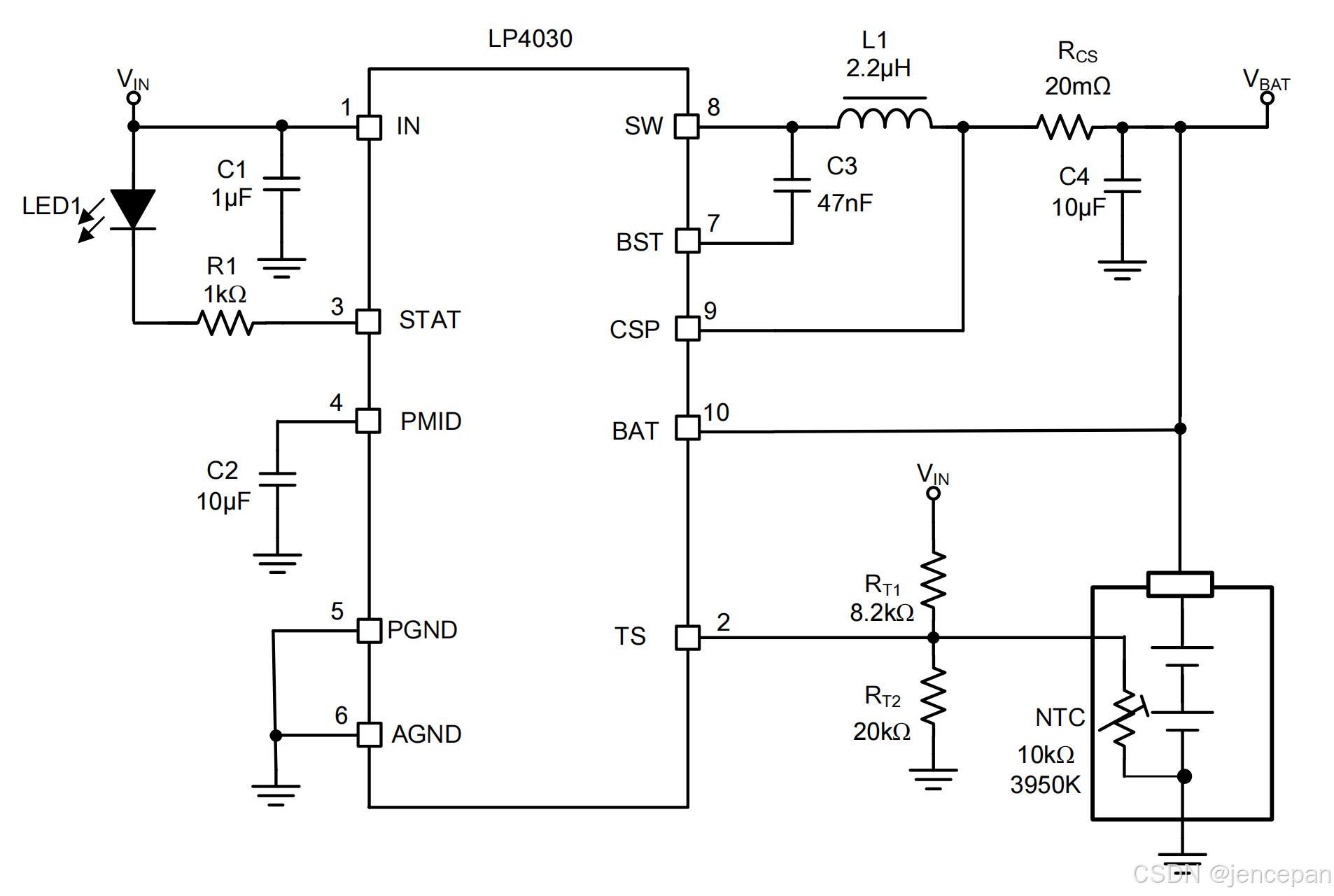

	 	1:![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/190b1948d7414b138dc28720651c0614.png)

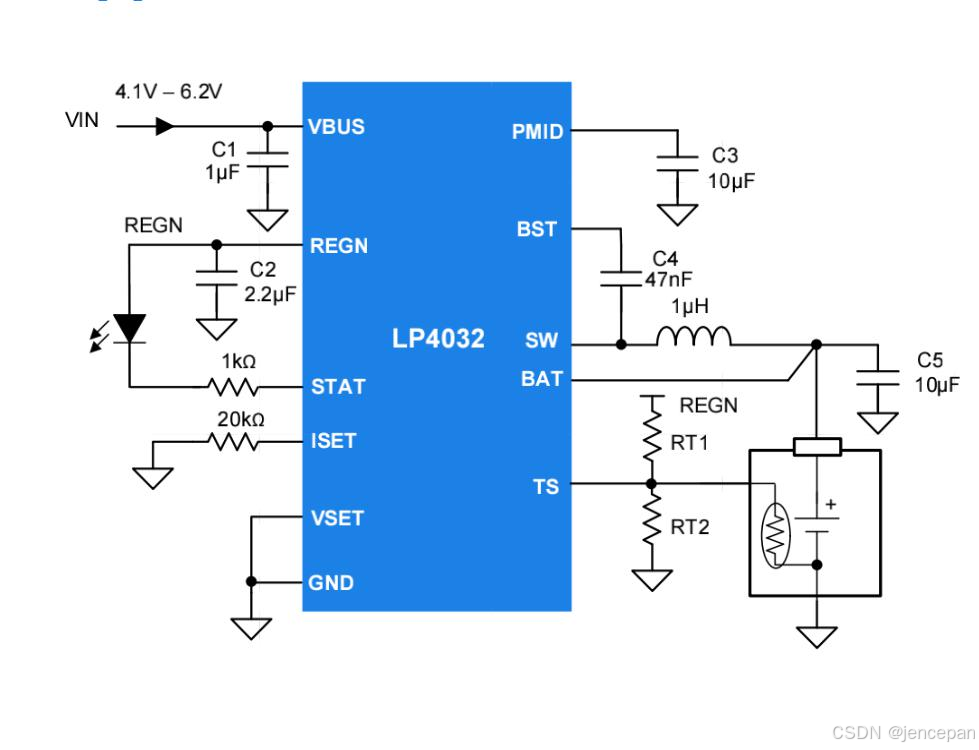

	 	2:![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/297255d3ccf240f89f7c5b98f8f72031.png)

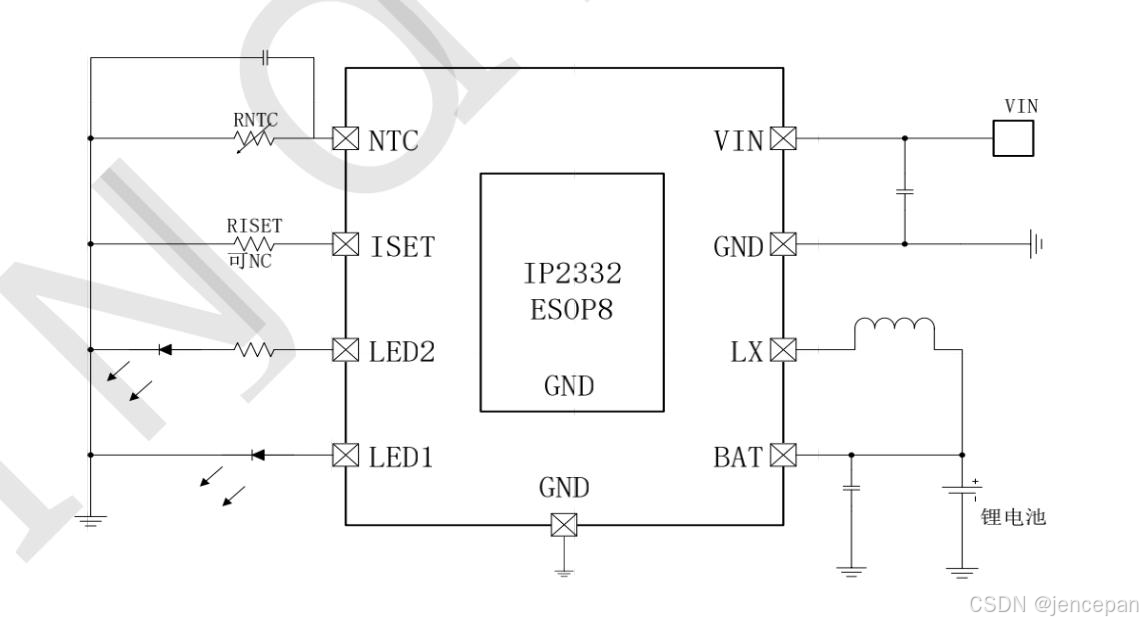

	 	3:![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/d0f9aae22c6a43e1b51bdeeeb61cf141.png)
	 	4:![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/3e896d167d1a4a3f8c593ec786166049.png)

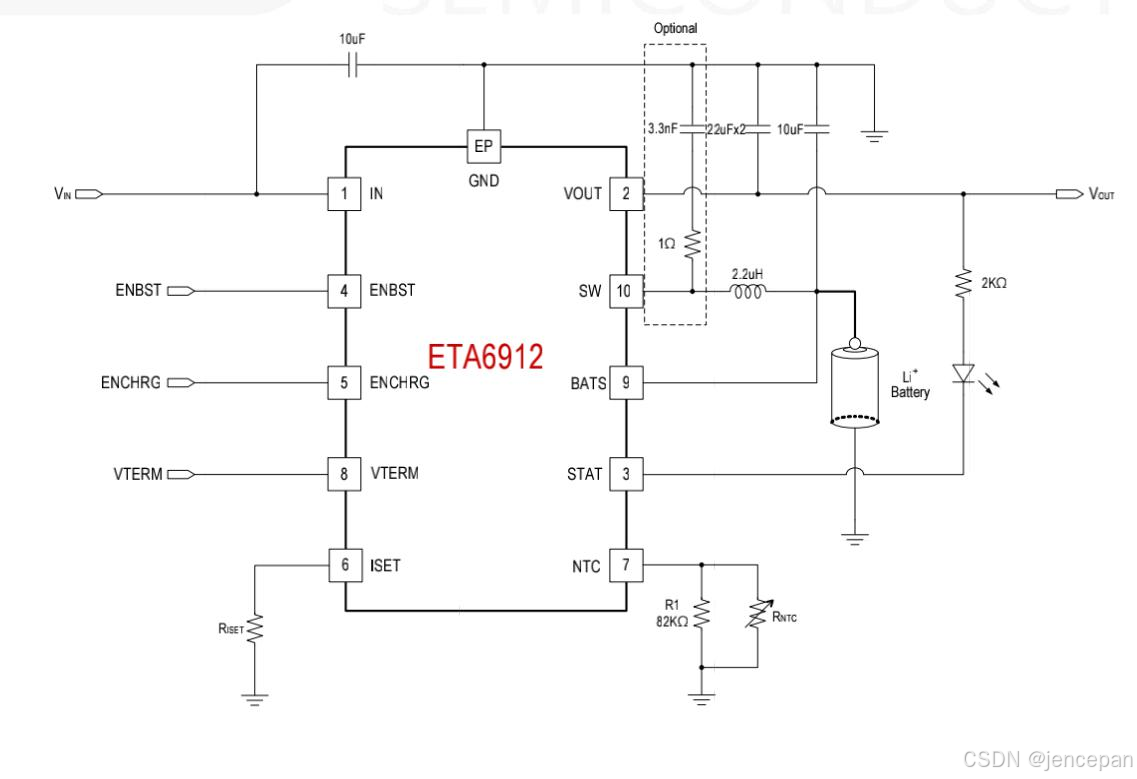

	 	5:![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/050ed71c445447f494052cd9424ae4e9.png)

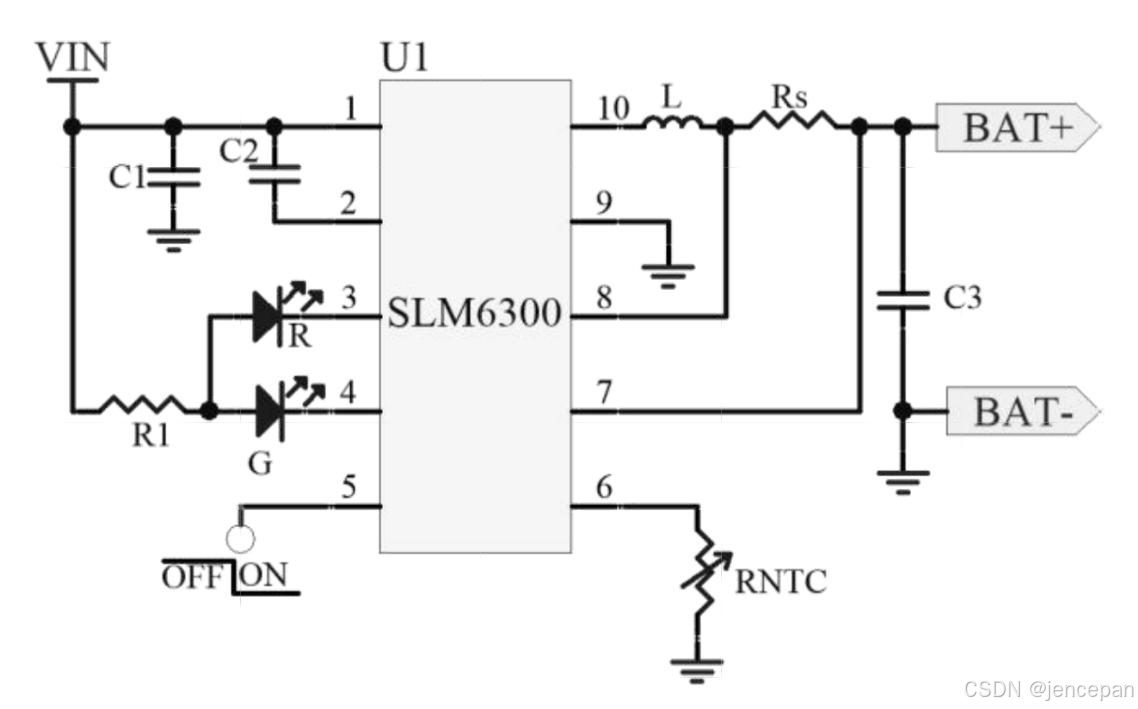

	 	6:![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/f010cd437bb248388badf7384e3d6356.png)
	 	三:电器参数分析
	 	1.耐压高：CP217X内置ovp，抗冲击电压超过30v，且可以反复30v输入热拔插,上述竞品或者没有输入OVP，或者只到28v.CP217X电池，SW脚耐压均超过10v，防止焊接时侯烧坏，生产可靠性高.
	 	2.ESD特性强：CP217X充电口ESD能力到15KV
	 	3.工作频率高：CP217X工作频率到1.5Mhz，可以使用最低0.68uH的电感或者1uh的CD32电感---体积小，成本低
	 	4.待机电流低：CP217X静态电流仅为0.02uA，自耗电极低，有效提升产品的使用时间.竞品的静态电流基本上都是在2uA以上
	 	四:外围器件数量及规格

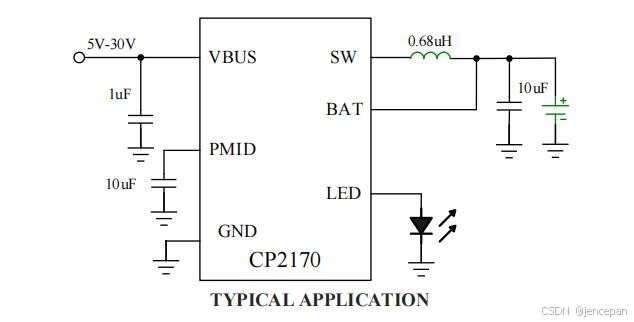

	 	1.CP217X极简情况下：外围只需要3个电容，1一个电感。且输入电容容值仅需1uF，PMID脚电容只需要低压6.3v瓷片.上述竞品，外围有各种电阻（采样，分压，限流），各种电容（输入电容，BST电容，LDO输出电容).且部分竞品输入高压电容的容值要求22uF--例如SLM6300
	 	2.![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/a8a4f98617664011a35a0bd8442899eb.png)
	 	五:整体bom成本
	 	1.如上述四所示:外围体积可以做更小，PCB空间更省。器件数量更少，产品良率提升同时省贴片费，器件的参数要求更低，电容小容量或者低耐压。无需电阻。电感更小尺寸和感值.外围器件，CP217X相对对手至少节省0.08-0.1RMB，且产品可靠性更高.
