这篇文章将详细介绍2025年西电微控我所负责的L610版块，因为学校给的相关资料较为陈旧，所以大家在后续使用时可能会遇到许多问题，我在这里会简单介绍广和通的L610模块，并且把我遇到的一些问题列出来，希望能够对大家有所帮助。

一.L610模块简单介绍

L610-CN是一款高性能LTE Cat 1 bis无线通信模组，采用LCC+LGA封装，尺寸为31mm*28mm*2.35mm，PIN脚设计和NL668系列/L716系列兼容，方便客户最小代价切换。模组提供了USB/UART/SPI/I2C/SDIO等通用接口满足IoT行业的各种应用诉求。

L610-CN覆盖亚洲地区主要运营商频段，另有同系列相同封装产品L610-EU、L610-LA分别覆盖欧洲、拉美地区主要运营商频段。

产品定位覆盖中低速率物联网市场，例如泛支付、共享、工业互联、追踪、车载后装等多种应用场景。为上述各领域的客户提供完美高速体验。

L610-CN支持LTE、GSM通信，同时支持VoLTE、Audio、Camera、LCD、Keypad等功能，部分型号支持WiFi-Scan、BLE和GNSS。

下面是几个重点需要注意：

1.硬件选择

目前学校下发的板子有两种，一种是一代板V1.0.0,对应技术文档后缀中V1.0.1；而另一种是二代板V1.0.1，对应技术文档后缀为V2.0.0。所以大家在看手册时要注意，根据自己拿到的板子选择正确的手册，不要看错手册了。

L610一代版V1.0.0

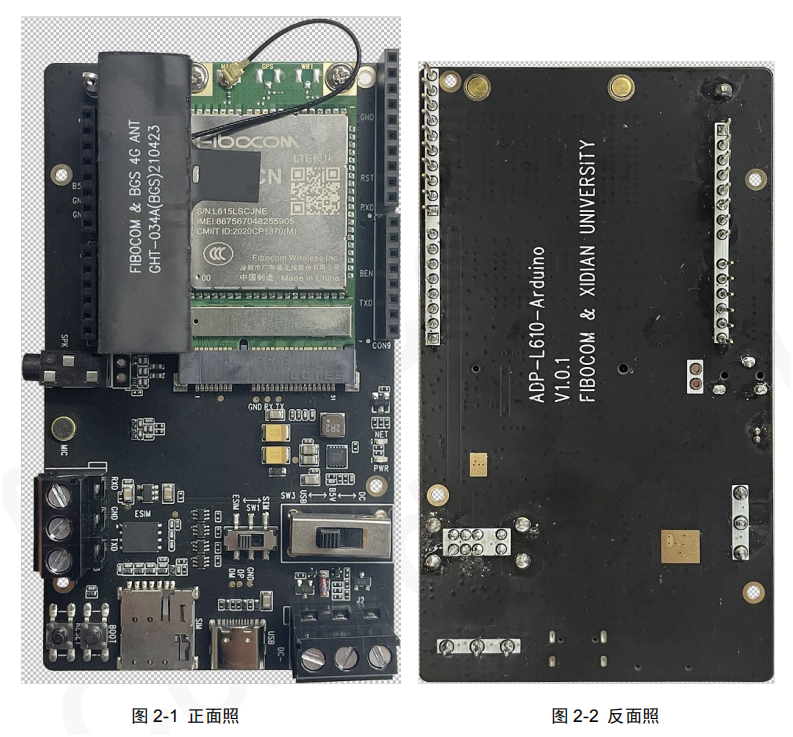

L610二代版V1.0.1

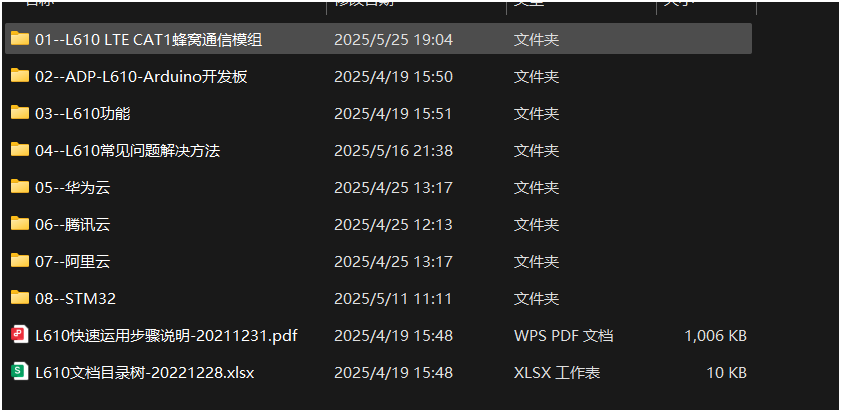

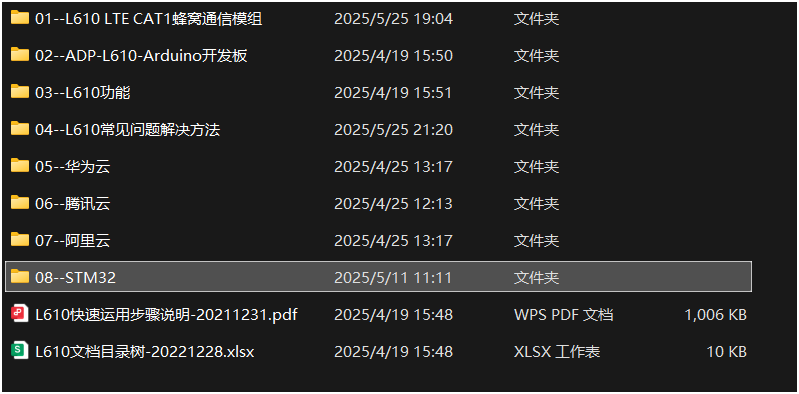

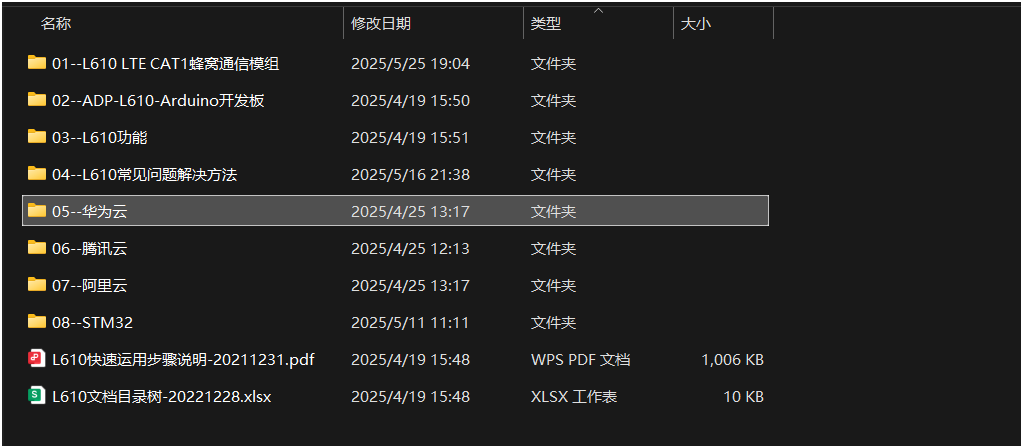

解压后点开总文件夹

首先建议阅读L610快速运用步骤说明

阅读完后点击02--ADP-L610-Arduino开发板

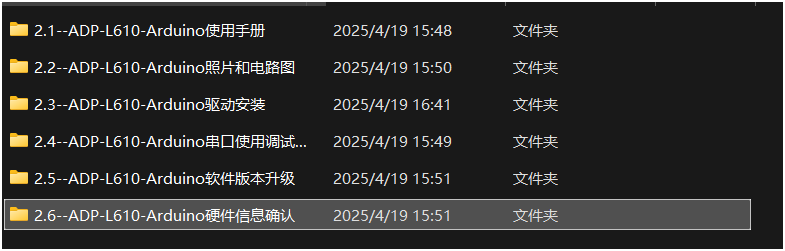

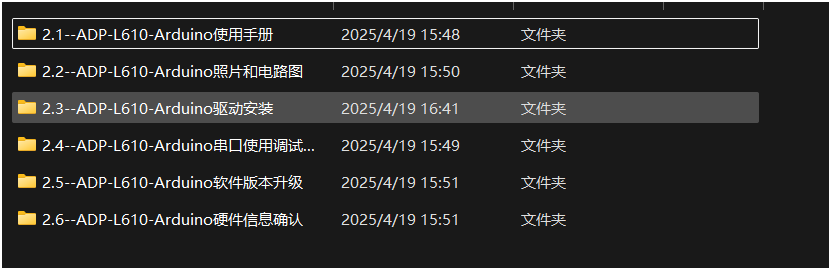

点开2.1文件夹

注意文档后缀选择自己板子对应的文档

2.选择自己的sim卡

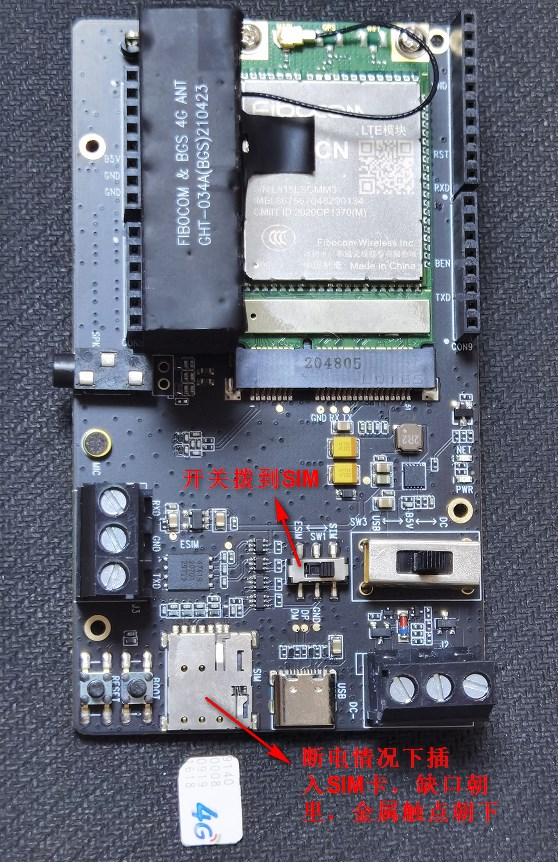

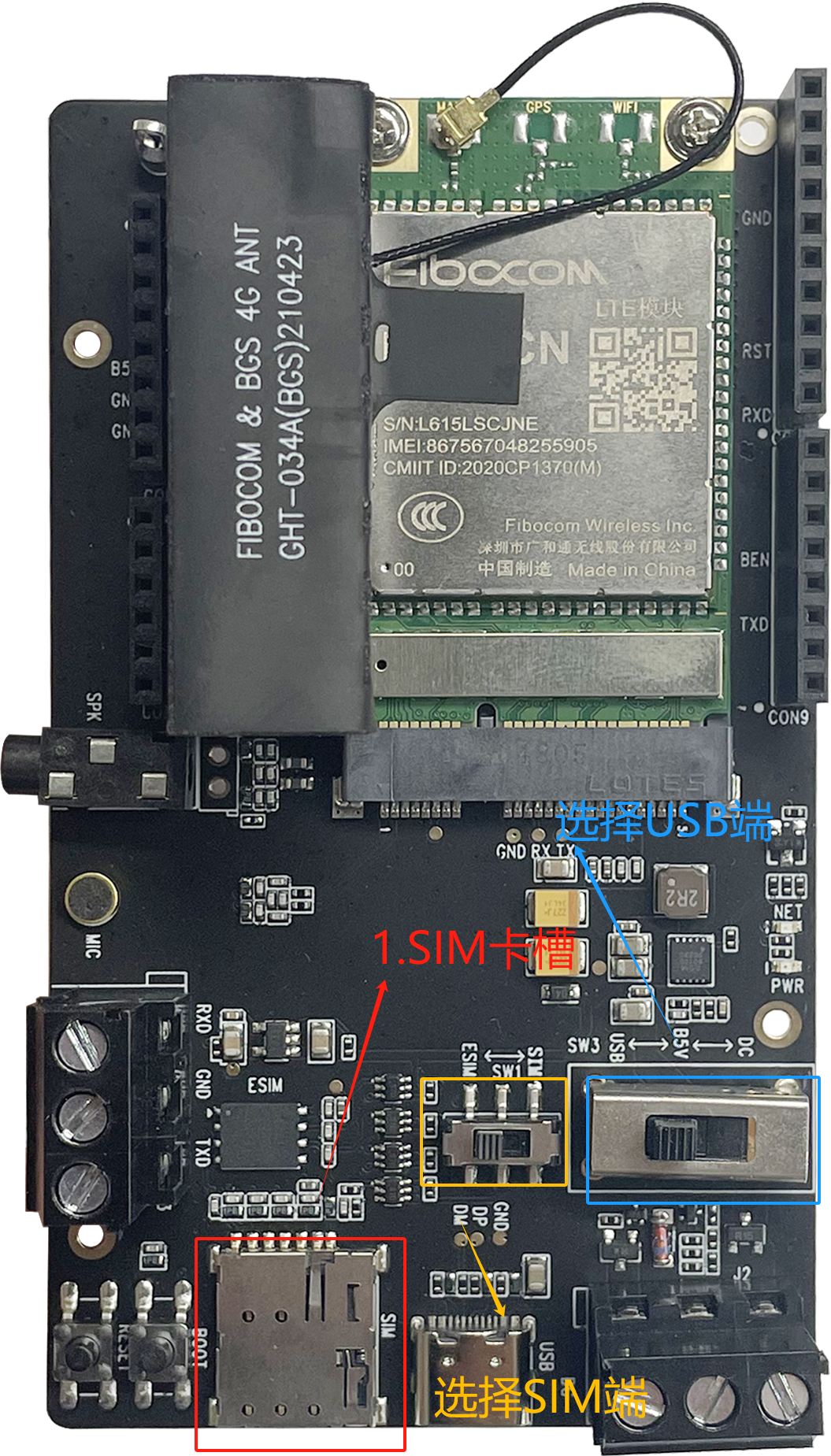

由于L610上自带的物联网esim卡已经过期，所以同学们在使用L610的时候要自行把自己手机上的sim卡插入到L610模块中，这里又有几点要注意。首先不管是插还是拔sim卡，一定要断电操作！一定要断电操作！一定要断电操作！这里简单讲一下操作：sim卡芯片端朝下，将sim卡插入sim卡槽，你会发现他这个sim卡槽里有一个弹簧类似的结构，然后你轻轻一摁sim卡就进去了，然后拔的时候也轻轻一摁sim卡就拔出来了。然后注意一下SW1要选择SIM那一端，跟下图的SW1不一致，不要被误导，SW3要选择USB一端。

（这里以二代板为例，一代板操作应该相同）

3.天线问题

二代版关于天线，天线的接口端如果插好了就不要再动它了，因为厂商说这个地方有寿命，如果插拔50次左右会造成设备的损坏。

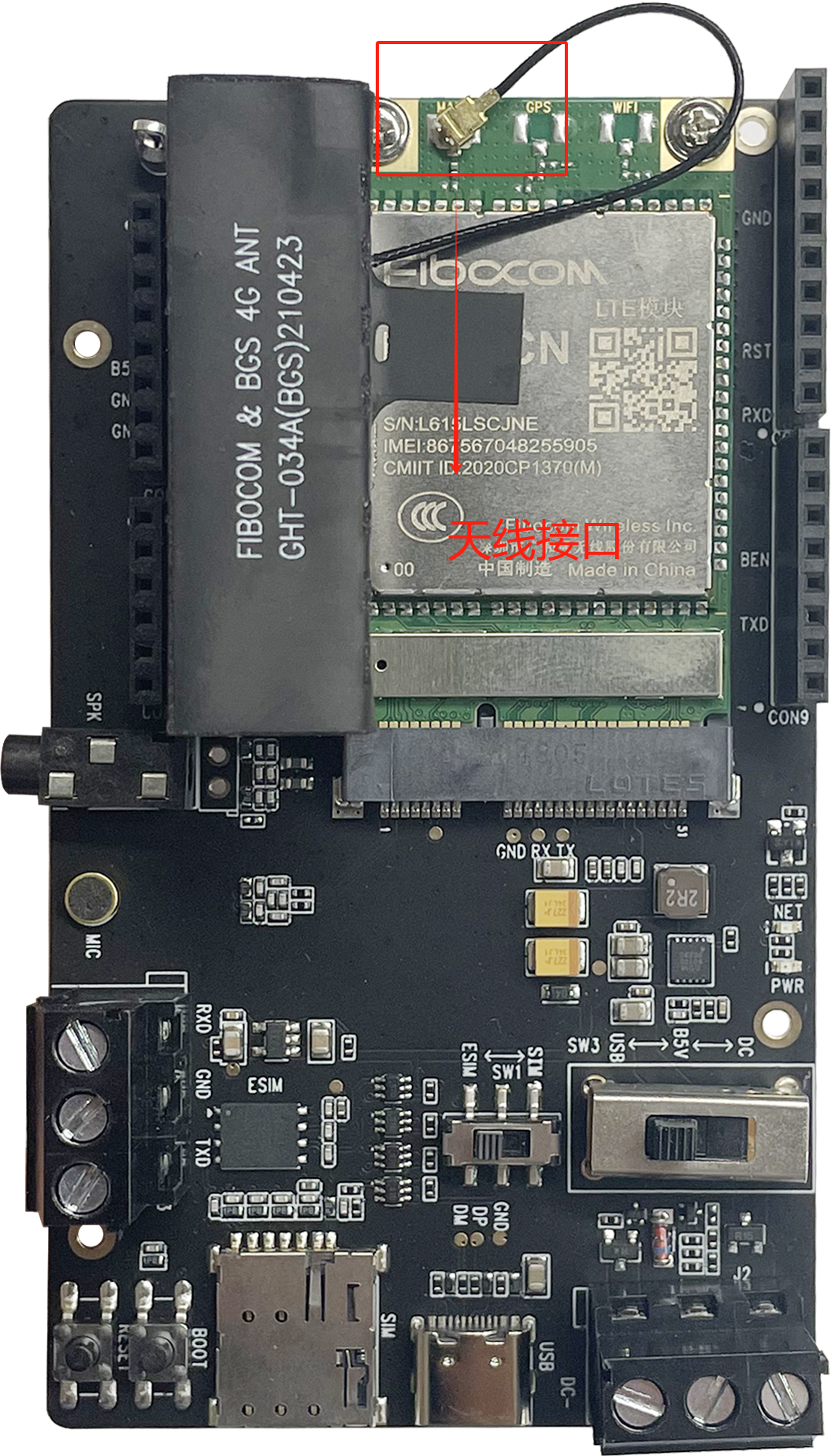

这个黑色的线就是天线

4.关于电源接口，就是底下的TYPEC接口，一端为TYPEC，一端为USB，你领设备的时候可以检查一下，有些L610模块这个接口比较松，插电连接的时候务必要插紧了。

二.硬件信息检查

1.下载驱动

下载驱动，关于驱动如何下载，在对应资料的2.3中有详细的说明，最好使用windows系统的电脑下载，可以看文件夹的视频里操作，默认先安装未签名版本，如果安装失败（像我的电脑），关闭所有杀毒软件再试，如果还不成功，重启电脑后选择windows禁用驱动程序强制签名，再试试应该就可以了，如果还不行就换一台电脑吧，反正总归能成功。

点开2.3文件夹

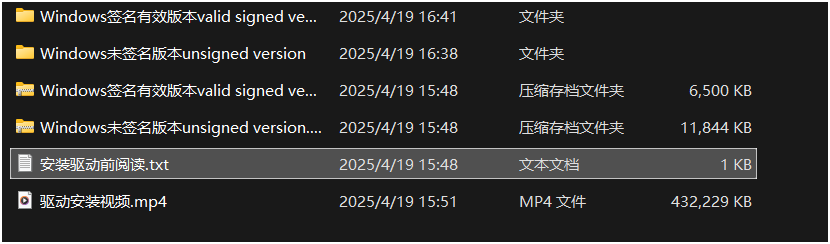

安装未签名版本

2.硬件信息确认

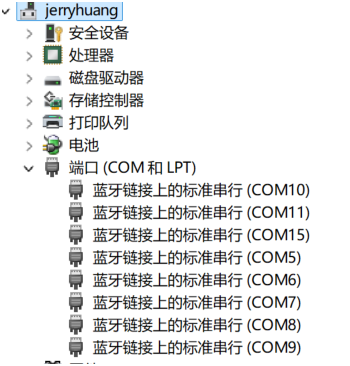

当你成功安装为驱动时，插好电源线，USB端连接电脑，将SW1选择SIM，SW3选择USB，你会发现红色的电源灯亮起，然后一个蓝色的灯闪烁，（一代板不知道，二代板是这样的），然后你打开电脑的设备管理器，打开端口这一栏，发现里面会多七个端口，从port0到port7,这是就说明安好驱动了。我这里没有连接L610，所以没有port0到port7,不过安装驱动连接L610后就会出现，只是告诉大家在哪里找端口。

3.串口调试

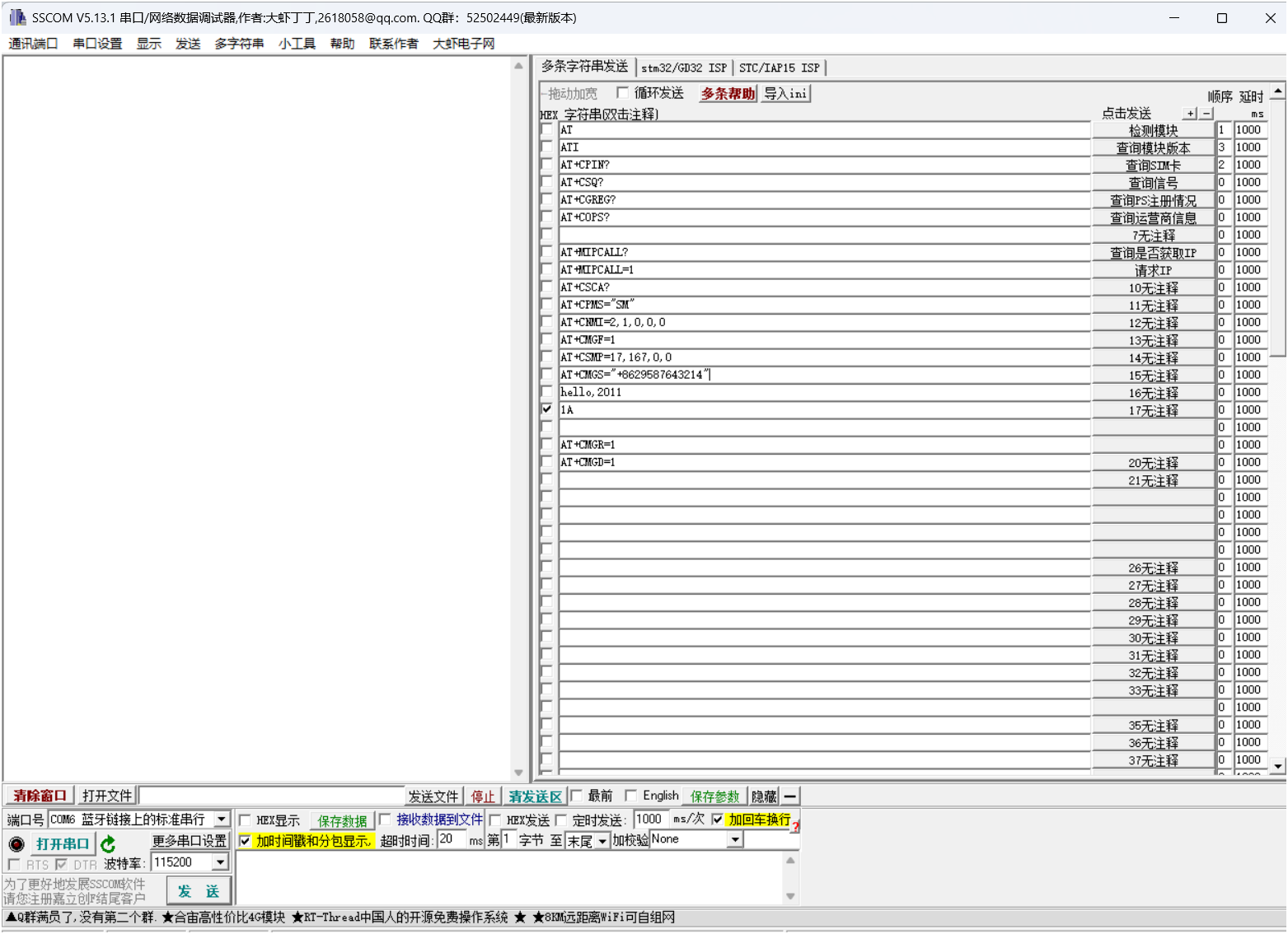

简单介绍一下SSCOM5.EXE这个串口调试助手。首先点开程序软件，一开始会有一点卡顿，等一下就好了。然后注意选择正确的端口，如果是用下发的TYPEC-USB线连上的L610，这里我们选择PORT0所对应的端口号，点击打开串口，波特率选择115200，加回车换行和加时间链分包显示都打勾，然后点击扩展键，点击右边的指令就可以发送了，如果想要添加注释，就在对应的命令行里鼠标左键双击就可以编辑了。

文档目录

2.6目录内部，点开SSCOM

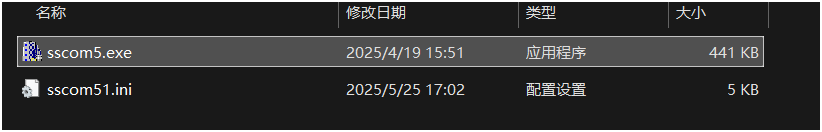

点开程序

串口调试助手的内部

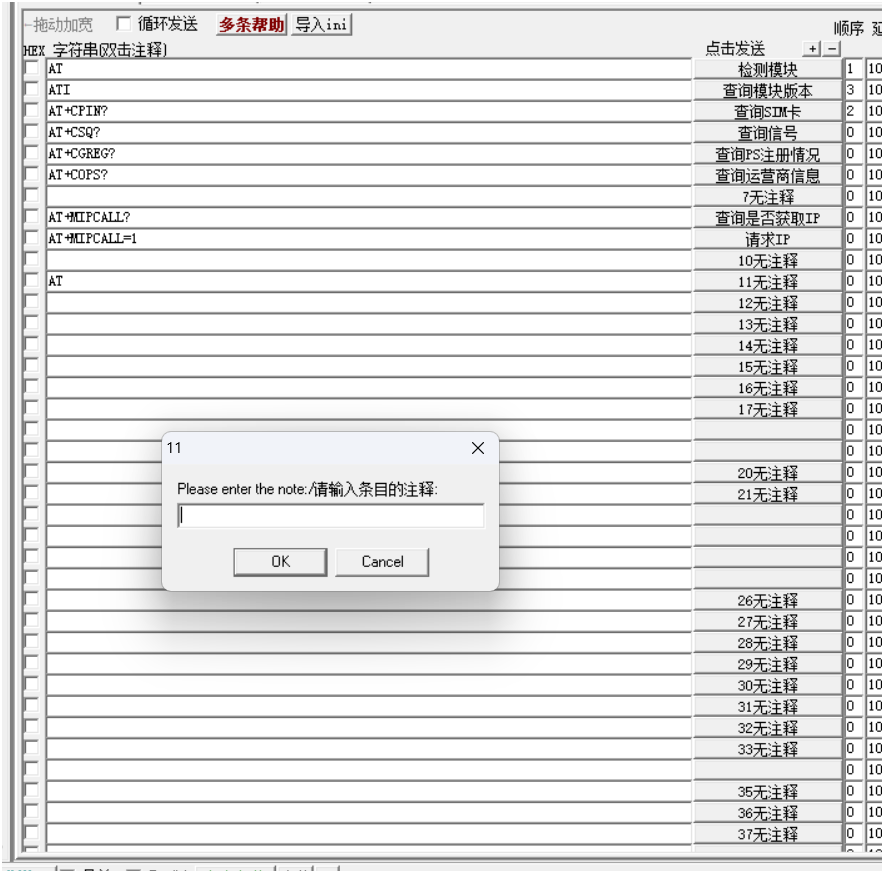

给第11行添加注释

4.硬件信息确认

点开文件夹的2.6部分，进行硬件信息确认，按照视频要求操作即可，没有啥大问题，不过你SW1可以选择SIM端，然后同样操作发送AT指令即可。你可以选择其他串口调试助手，应该结果是一样的，不过唯一缺点就是需要手动输入指令发送，这里就不过多赘述了。

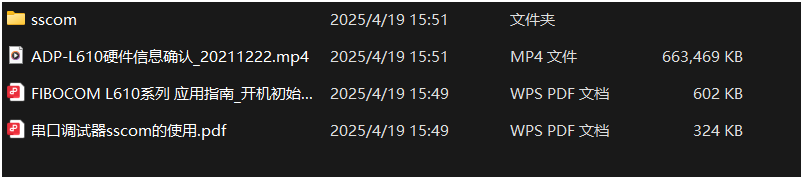

文档目录

点开视频观看即可

5.软件版本升级

点开对应的文件夹，按照相应教程操作即可，不过大部分L610的软件版本都是新版本，也可以兼容旧的设备，所以大部分同学应该不用进行这步，如果需要观看2.5里的视频按照步骤操作即可

文档目录

三.L610发送短信

1.前置检查与使用前设置

这里有两个要点需要注意：

1）每个手机都有自己的短信中心号码，不要瞎改。执行AT+CSCA?有返回的短信中心号码即可，因为L610模块的短信功能实现是需要将短信发给短信中心，短信中心再发回给L610，如果乱改短信中心号码会收不到短信

2）PDF中的AT指令尽量不要直接复制，因为会产生一些空格什么的影响指令的发送，在串口调试助手中，点击扩展然后输入相关AT指令发送即可

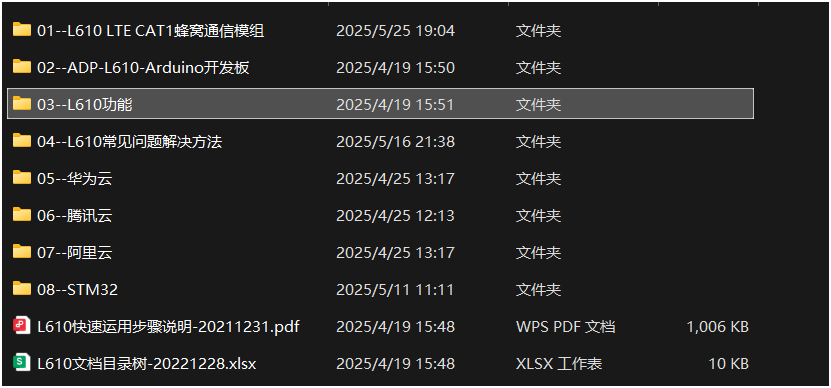

点开03--L610功能文件夹

点开3.1文件夹

找到并点开这个PDF有详细的教程

硬件信息准备

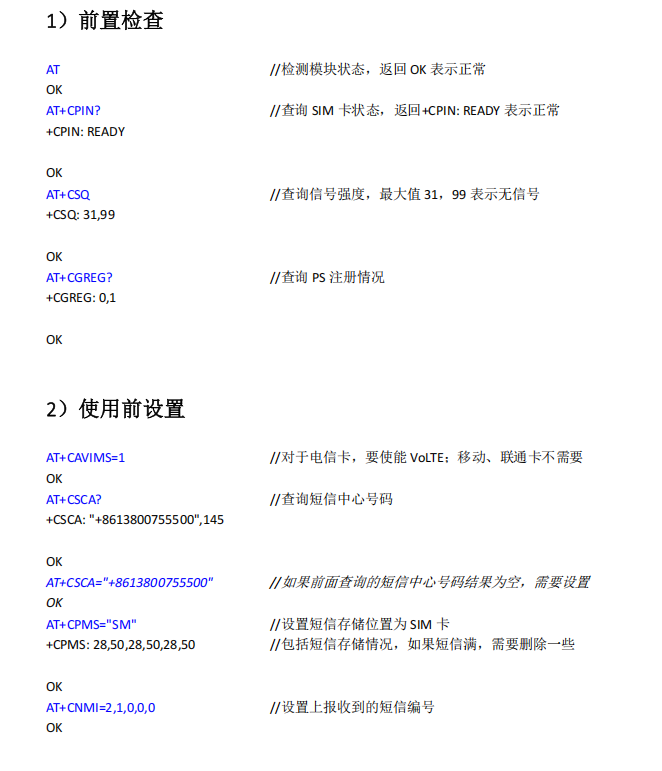

前置检查准备

2.文本短信收发

这里有三点需要注意：

1）你填写的手机号应该是你插入L610的SIM卡所对应的手机号

2）发短信时是这样的

第一步：点击向“+8625362372132”发送短信

第二步：在串口调试助手中会回复一个">''号，将鼠标移动至该符号后点击一下，使输入框就在该符号后面，然后发送你想要发送的消息

第三步：然后在下方勾选取消回车换行，点击1A,注意勾选16进制，然后点击发送

第四步：重新勾选回车换行

3）上报收到短信时，以串口回复的位置为准，不是固定的29

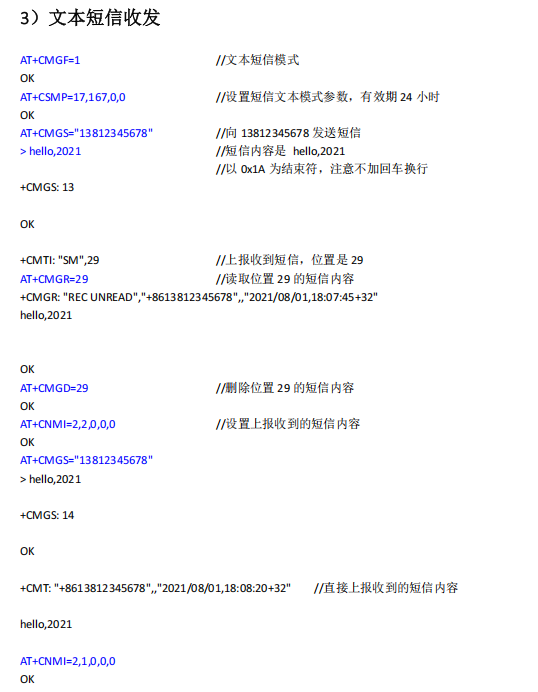

文本短信收发

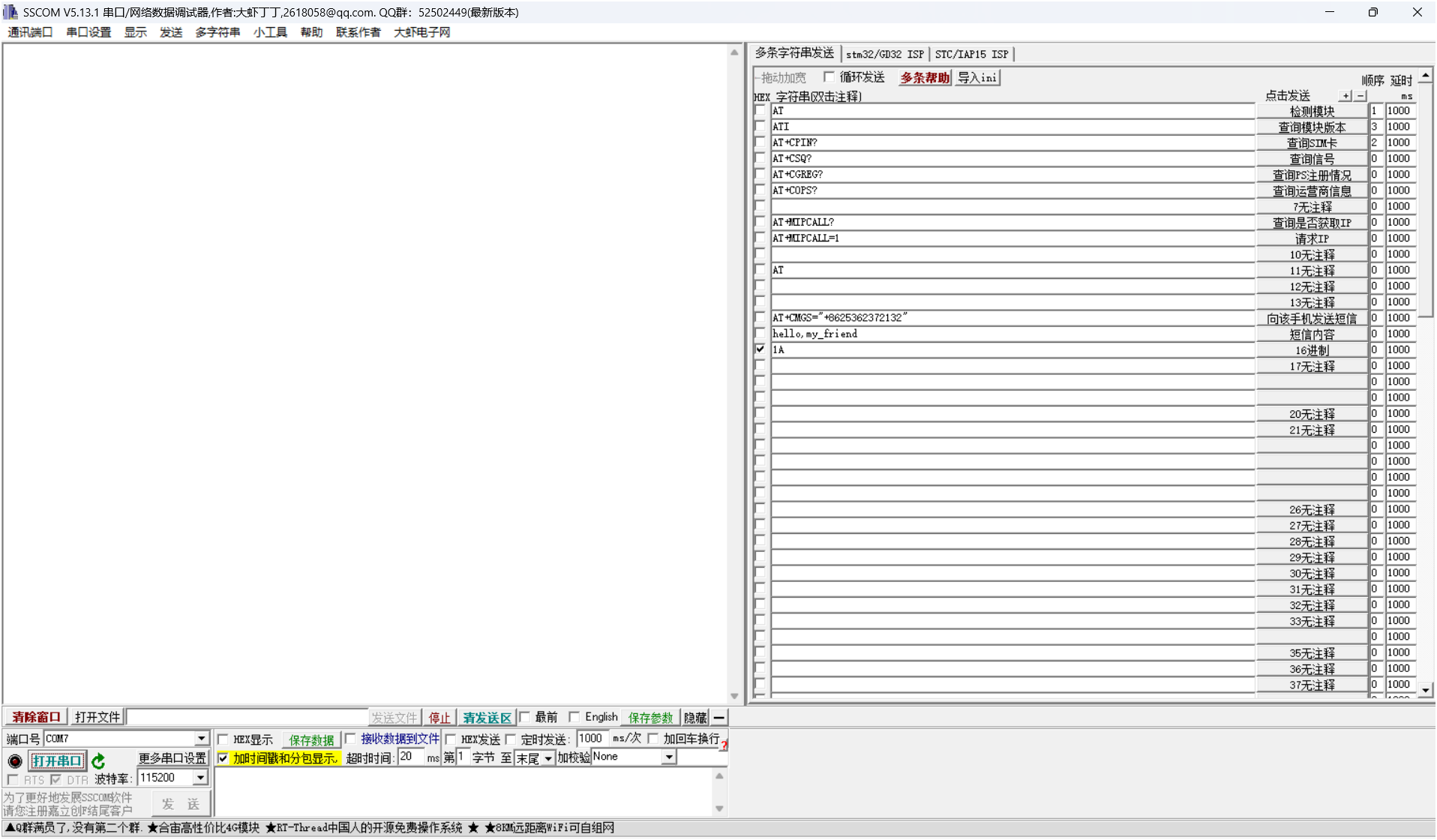

发送短信时串口调试助手端的设置

四.连接华为云

点开文件夹：05--华为云

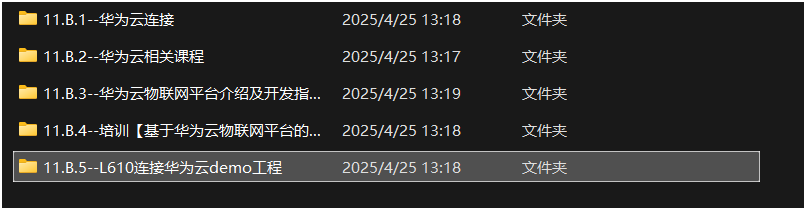

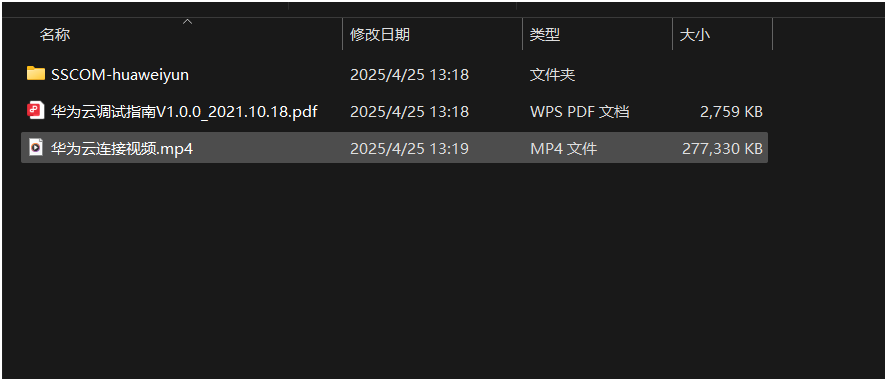

找到”华为云连接“这个名字的文件夹就可以点开了，然后打开PDF文件，然后按步骤操作，注册以及登录

1.教学视频错误改正及补充

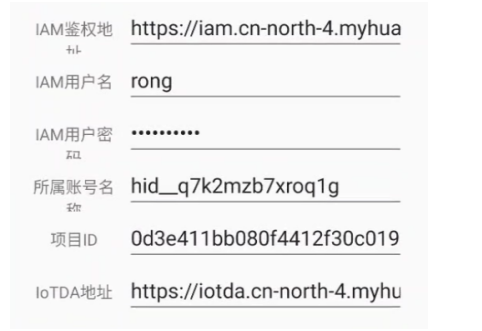

1）连接华为云时的四个参数教学错误，下面展示正确的步骤

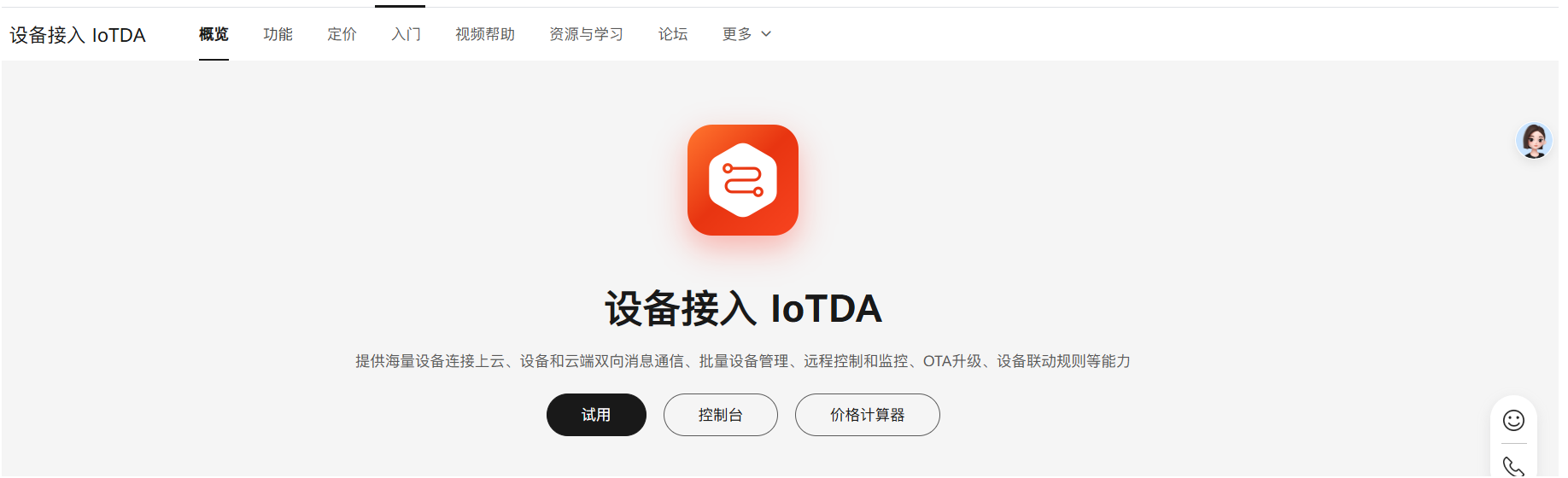

第一步：搜索设备接入LODTA

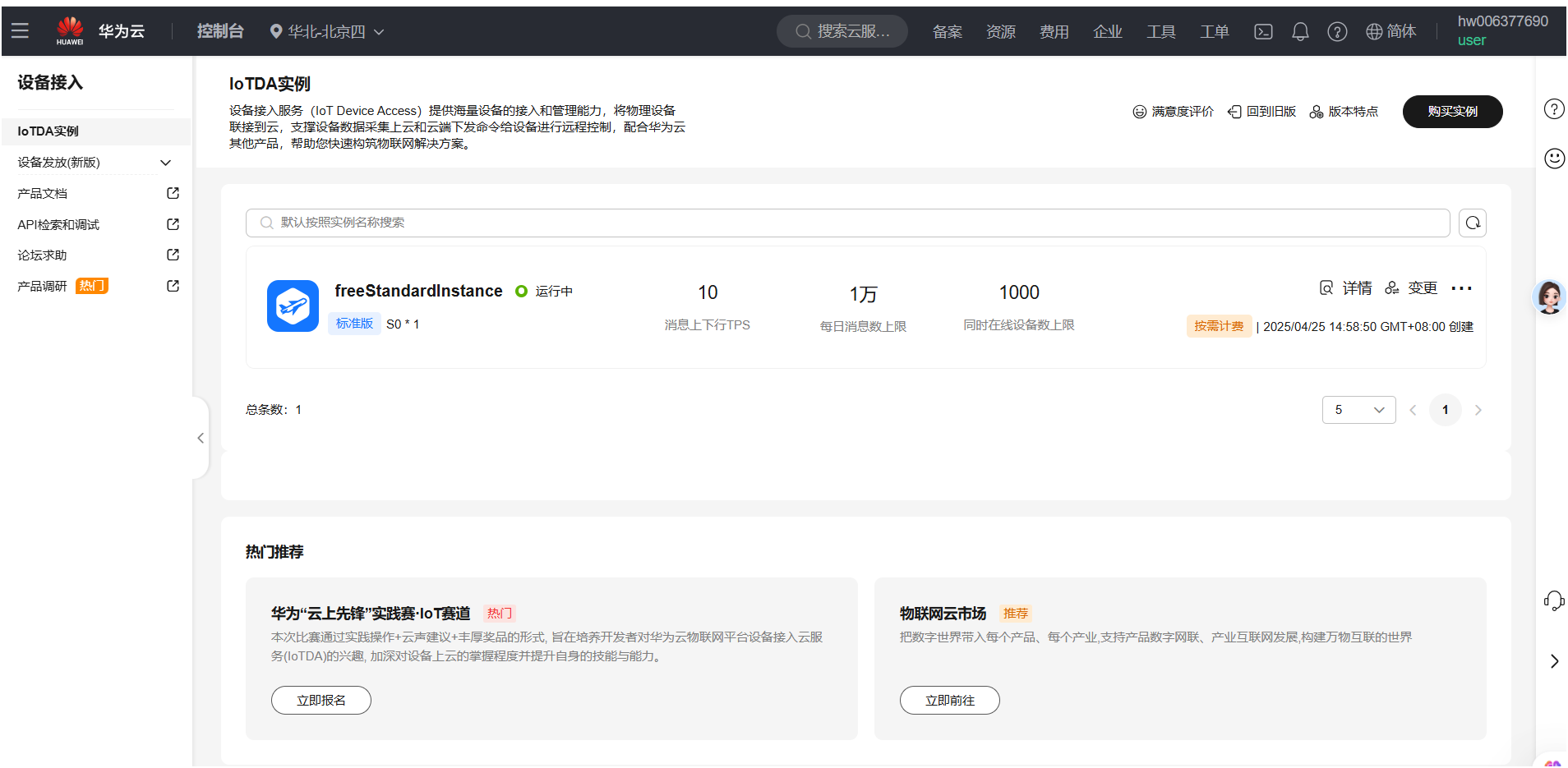

第二步：创建免费的LOTDA实例

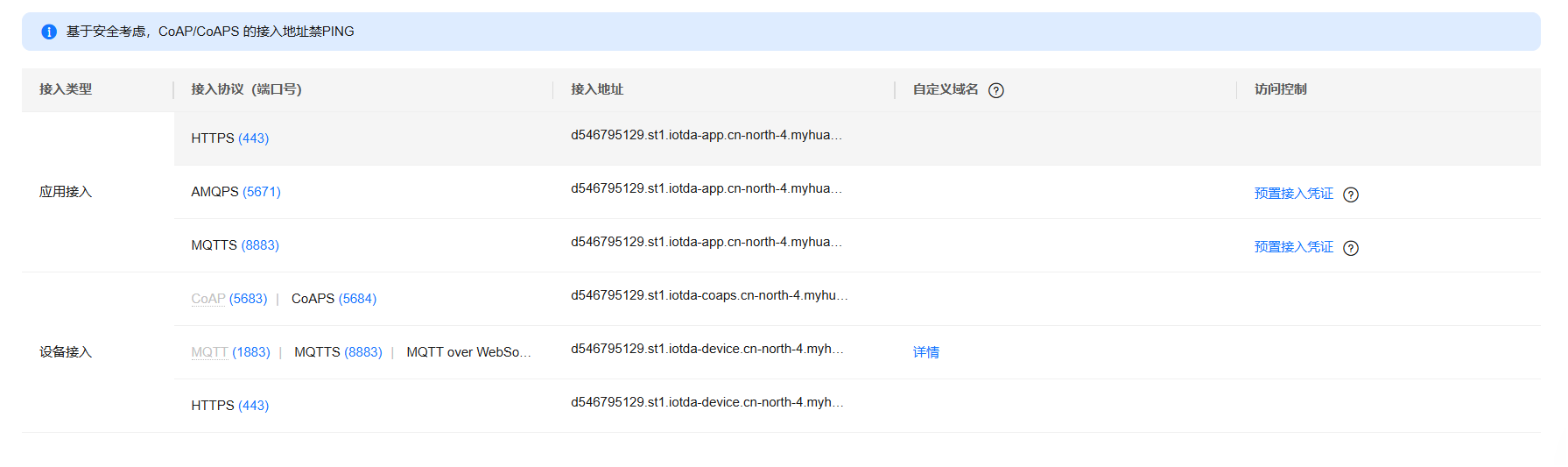

第三步：点击页面中的详情，这里我们要记录两个接入地址，一个是应用接入中接入协议为HTTPS（443）所对应的地址：d546795129.st1.iotda-app.cn-north-4.myhuaweicloud.com；另一个是设备接入中接入协议为MQTT（1883）所对应的地址：d546795129.st1.iotda-device.cn-north-4.myhuaweicloud.com

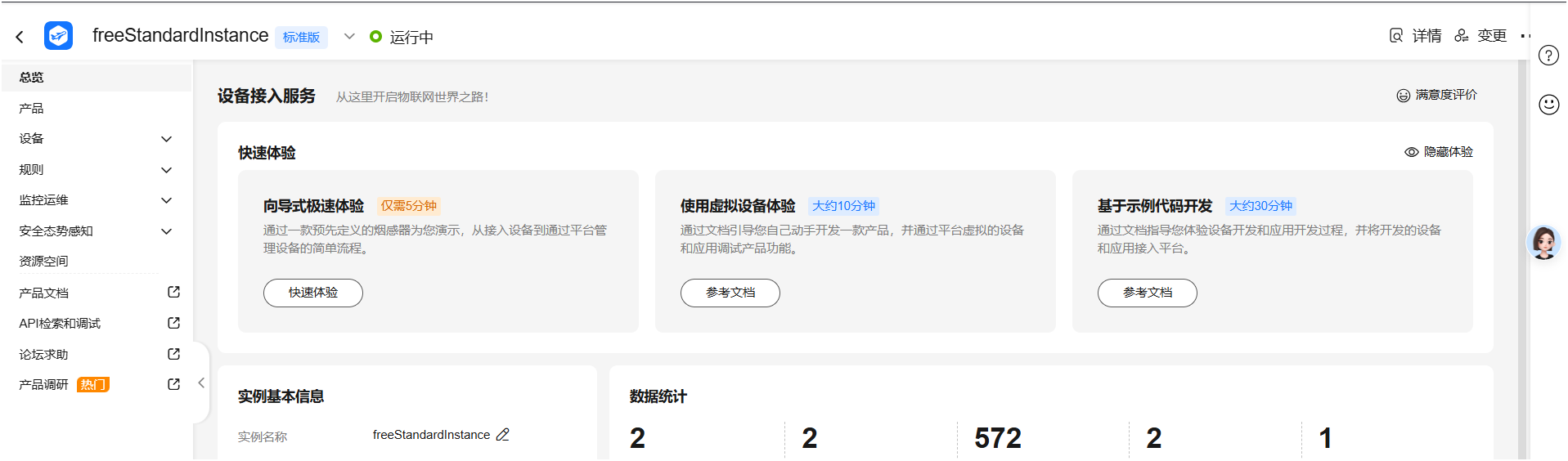

第四步：退出该页面，点进免费实例

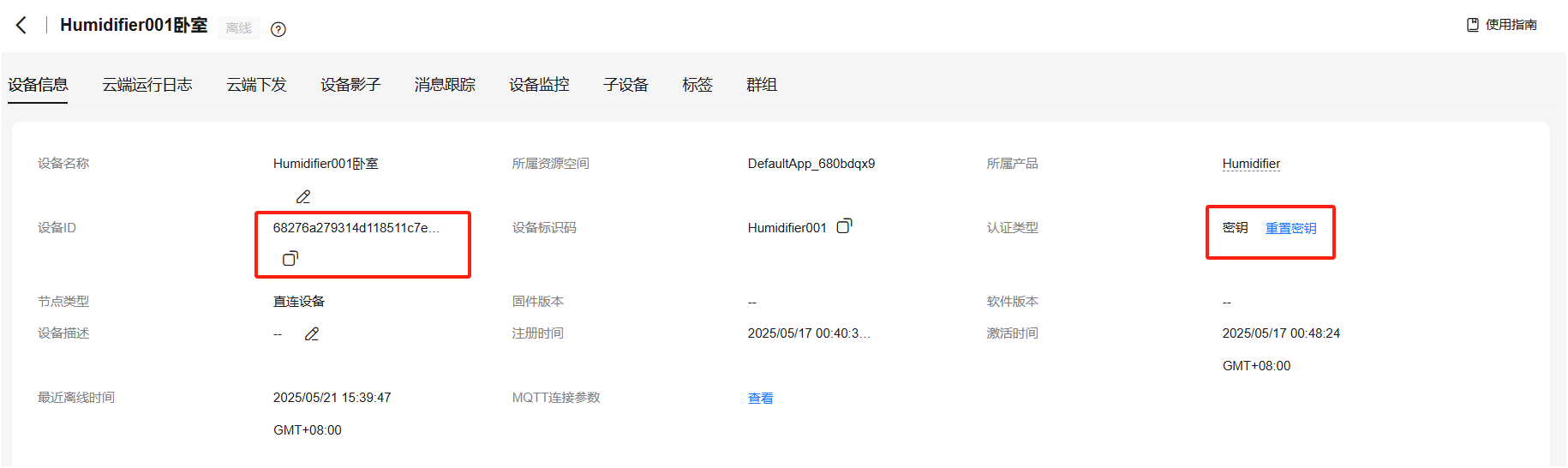

第五步：按照PDF中的要求，创建设备，记录设备ID，以及密钥

第六步：下面就可以准备拼接AT指令了

参数1：设备接入地址：d546795129.st1.iotda-device.cn-north-4.myhuaweicloud.com

参数2：端口：1883

参数3：设备ID：68276a279314d118511c7e17_Humidifier001

参数4：密码：123456

第七步：写出完整的AT指令

AT+HMCON=0,60,"d546795129.st1.iotda-device.cn-north-4.myhuaweicloud.com","1883","68276a279314d118511c7e17_Humidifier001","123456",0

第八步：发现设备连接上华为云，由离线状态转为在线

注：如果这样还无法连接上华为云，需查询自己L610的软件版本是否支持连接华为云

2）文档完全没有关于命令长度计算的讲解

第一步：查阅资料发现，这几条命令的长度是这样规定的

（1）上报属性命令

AT+HMPUB=1,"$oc/devices/6110e20e0ad1ed0286438504_Humidifier001/sys/properties/re

port",76,"{\"services\":[{\"service_id\":\"Sprayswitchcontrol\",\"properties\":{\"Switch\":1}}]}"

这里”76“的来自于{"services":[{"service_id":"Sprayswitchcontrol","properties":{"Switch":1}}]}

中所有字符的长度，步骤如下：首先去除外层的两个双引号，然后去除里面所有的转义字符"\",然后所得到的长度就是76。

所以你在创建自己的模型后如果要通过AT指令上报属性也需要重新计算这个长度，我建议是对于同一种命令创建一个函数来计算这种字符串的长度。以下面这个函数为例，我输入一个uint16_t类型的数，然后他就会帮我返回一个字符串的真实长度，

int CalculateJSONLength2(uint16_t c)
{
    char json[256];
    int len2 = snprintf(json, sizeof(json),
        "{\"services\":[{\"service_id\":\"dist_get\",\"properties\":{\"dist\":{\"dist\":[%u]}}}]}",
        c);
    return len2; // 返回真实长度
}

（2）命令下发

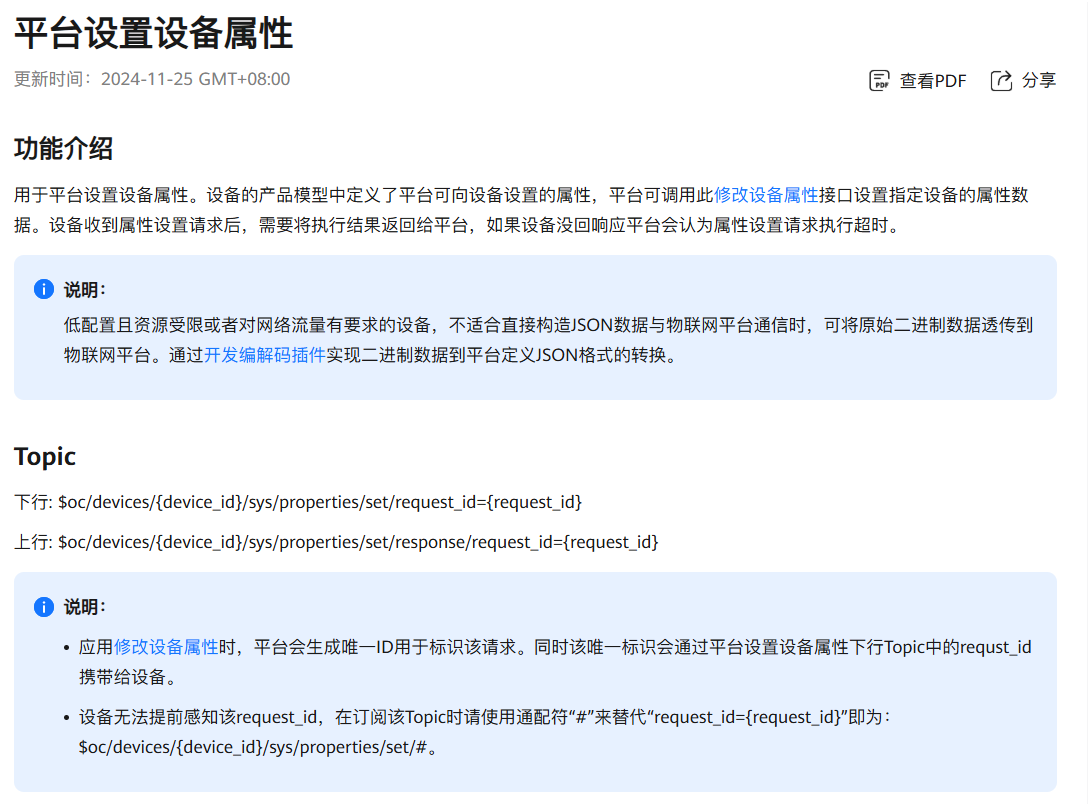

如果按照学校给的教程，会发现下发命令后会显示命令超时，串口助手显示收到了命令，但是却显示命令超时，这是为什么呢？于是我查询了相关文档

答案很简单：原因是在云端下发命令后，华为云要求设备返回一个request_id给云端来代表设备收到了指令，而我们没有返回ID，所以表示我们发布的命令超时了，那么我们该怎么办呢？

第一步：根据文档要求，订阅这个topic

AT+HMSUB=1,"$oc/devices/682481669314d118511bc563_colordistance001/sys/properties/set/#"

第二步：根据下发的指令上报ID

首先：我们将request_id复制出来，然后填入下面的指令（注意要修改成你们的ID和长度）

AT+HMPUB=1,"$oc/devices/6110e20e0adled0286438504_Humidifier001/sys/commands/response/request_id=95f70658-06af-4fc7-a1bf-61b8e63fb9ea",102,"{\"paras\":{\"SpraySwitchParam\":0},\"service_id\":\"Sprayswitchcontrol\",\"command_name\":\"SpraySwitchCommand\"}" （应该是这样的，你们可以试试，如果不行的话再查查相关文档）

如果正常的话，那么云端就终于会显示下发命令成功了。

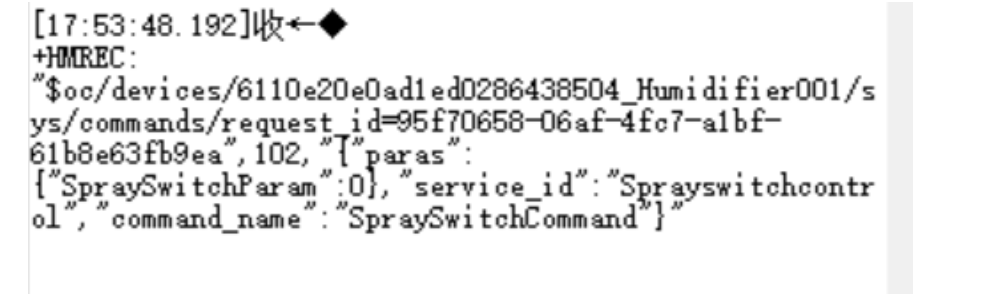

进一步说明：102的值源于我收到云端下发命令时串口显示的值，当然你们也可以写一个函数计算

int Calculate_request_JSONLength(int number,int c)
{
    char json[256];
		int length_request = snprintf(json, sizeof(json),
 "{\"paras\":{\"angle%d\":%d},\"service_id\":\"angle_get\",\"command_name\":\"angle_get_command\"}",
        number, c);

    return length_request; // 返回真实长度
}

比如说这个函数，就可以计算输入舵机序号以及舵机角度后的长度

3）连接华为云串口操作补充（学校给的文档里以及串口助手中有完整的命令，就不赘述了）

第一步：连接L610和电脑，选择port0端口并打开串口，波特率为115200

第二步：按顺序发送指令直到L610获取到IP

第三步：连接华为云

第四步：上报属性

第五步：订阅返回request_id的topic

第六步：云端下发命令

第七步：复制粘贴request_id,发送AT指令，云端收到回复，发送命令成功

第八步：断开MQTT连接

第九步：释放IP

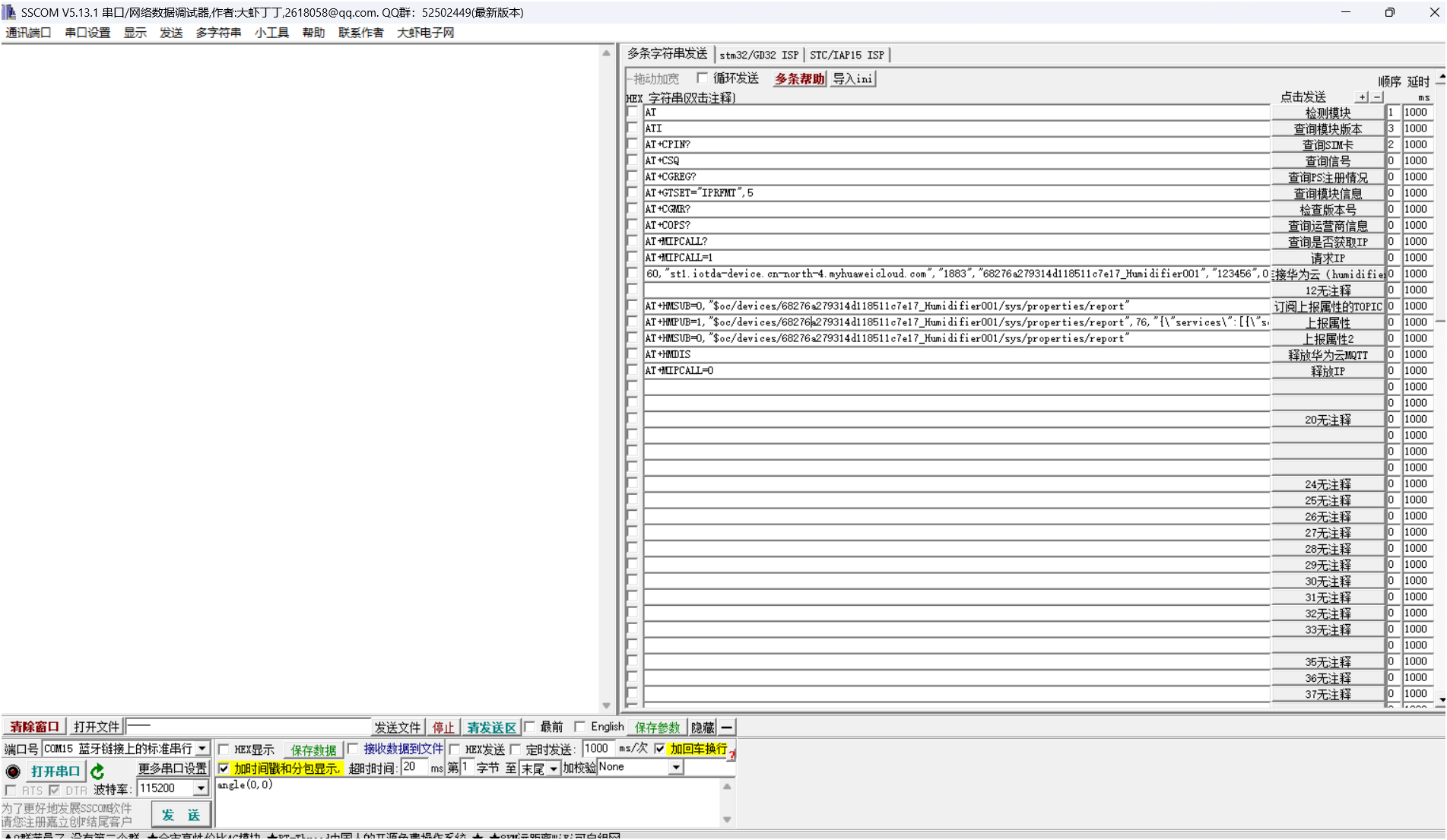

SSCOM5.EXE串口助手截图

五.为什么不使用腾讯云与阿里云

1.腾讯云

腾讯云不允许个人开发者申请免费的公共实例，2600块钱起买（截止至2025.5.25）

2.阿里云

阿里云不允许个人开发者申请公共实例了（截止至2025.5.25）

六.STM32与L610串口通信学习

1.串口通信开发实例

点开08--STM32文件夹

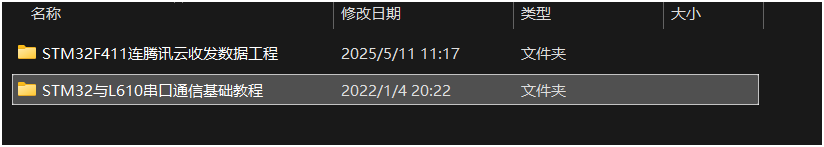

找到12.A.2实例

找到串口通信基础教程

选择第三个PDF

按照教程操作即可，但是还是有几点要注意。

1.学校发的USB转TTL串口调试工具版本太老了，电脑识别不了，需要自己在网上购买一个CH340 USB转TTL工具，五块钱一个，然后去下载驱动即可。

2.要根据自己的需求设计，比如说该用UART1,2,6可以自己选择

3.要准备两个二极管，两个二极管长的引脚连在CH340的RXD上，短的引脚分别连接L610的RXD和TXD，然后L610,STM32F411,以及CH340的GND需要通过杜邦线连在一起。L610的RXD连接STM32UART的TX,L610的TXD连接STM32UART的RX，这样就彻底好了，就可以下载串口通信程序，观察他们之间串口通信是否成功了
