CC2530定时器T1查询和T3中断

文章主要讲解CC2530两种定时器控制LED的实验

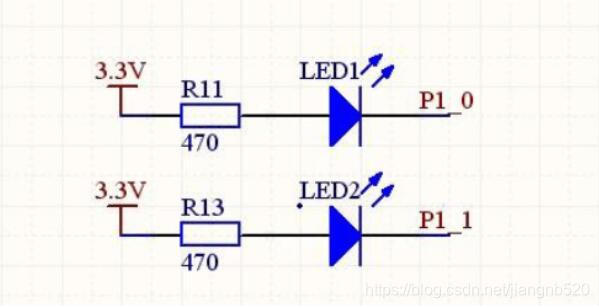

首先我们了解CC2530 LED部分电路图

一、T1查询方式

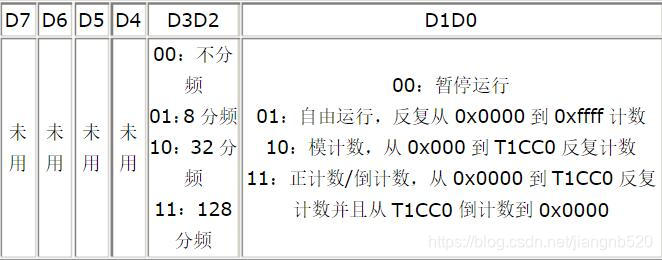

T1CTL：定时器1的控制，D1D0控制运行模式，D3D2设置分频划分值

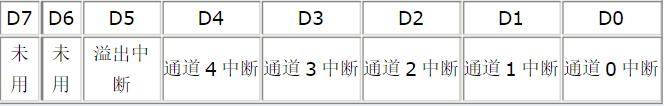

T1STAI：定时器1的状态寄存器，D4 ~ D0为通道4 ~ 0的中断标志，D5为溢出标志位，当计数到最终计数值是自动置1

IRCON：中断标志4,0为无中断请求，1为有中断请求

定时器1的工作原理：
定时器1工作在自由方式下，定时器1开始工作后从0x0000开始加1计算，一直到0xffff。0xffff再加1则溢出，发生溢出中断。此时定时器将发出一个溢出中断请求并将IRCON的D1置为1。此后定时器自动重新计数，再次从0x0000计数到0xffff。

T1定时器控制LED程序如下：

/*设置定时器，当发生溢出中断时，LED进行一次翻转*/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int uint;

#define LED1 P1_0

void LEDInit(void)
{
  P1DIR |= 0x01;  //设置P1_0为输出
  LED1 = 1;  //LED1初始熄灭
}

void TIM1Init(void)
{
  T1CTL |= 0x0d;//128分频，自由计数模式
  T1STAT = 0x21;//通道0，中断有效
}
void main(void)
{
  uchar count = 0;
  LEDInit();
  TIM1Init();
  while(1)
  {
    if(IRCON > 0)   //是否发生中断
    {
      IRCON = 0;
      if(count++ >= 0)
      {
        count =0;
        LED1 = !LED1;
      }
    }
  }
}

二、T3中断方式

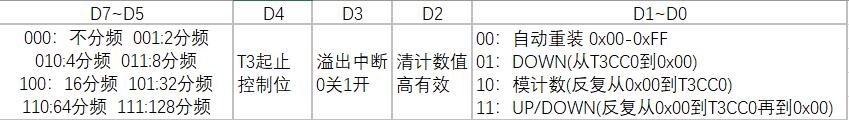

T3CTL：控制寄存器

T3中断方式程序如下：

/*程序描述：利用定时器 3 T3  中断方式控制*/
// 定时器初始化

void InitT3()
{
T3CTL |= 0x08 ; // 开溢出中断
T3IE = 1; // 开总中断和 3 T3  中断
T3CTL|=0XE0; //128  分频 ,128/16000000*N=0.5S,N=62500
T3CTL &= ~0X03; // 自动重装 0x00 －0xff  65200/256=254( 次)
T3CTL |=0X10; // 启动
EA = 1; // 开总中断
}
void main(void)
{
  InitLed(); // 调用初始化函数
  InitT3();
  while(1)
  {
    ;
  }
}
#pragma vector = T3_VECTOR // 定时器  T3
__interrupt void T3_ISR(void)
{
  IRCON = 0x00; // 清中断标志 ,  也可由硬件自动完成
  if(++count > 254) //254  次中断后 LED  取反，闪烁一轮（约为  0.5  秒时间）
  {
    count = 0; // 计数清零
    LED1 = ~LED1;
  }
}
