第6贴：前置音频电路 音频功放

最新推荐文章于 2020-12-12 11:31:18 发布
最新推荐文章于 2020-12-12 11:31:18 发布
阅读量1.7k 收藏 2
点赞数
分类专栏： 硬件【补习班】

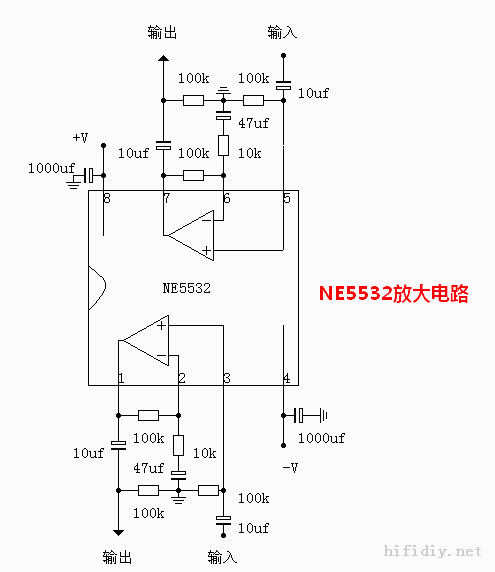

前级电路也有人提起过，还有电路的放大倍数。

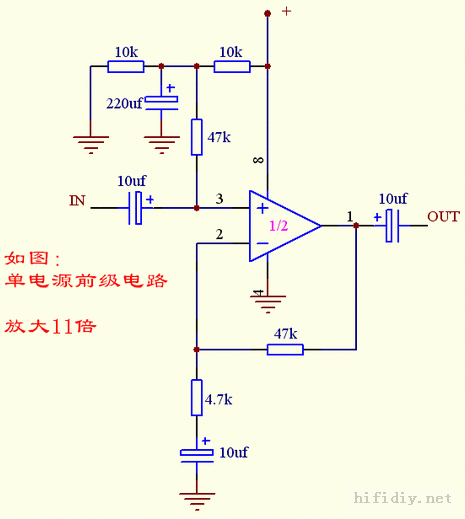

还有朋友问过单电源的前级电路如下图，放大倍数计算方法同上

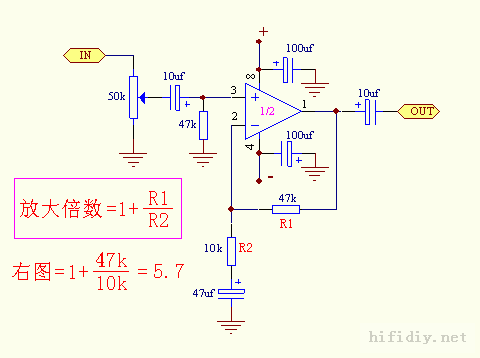

前级电路论坛上有很多，我随便又找了一个比较直观的。

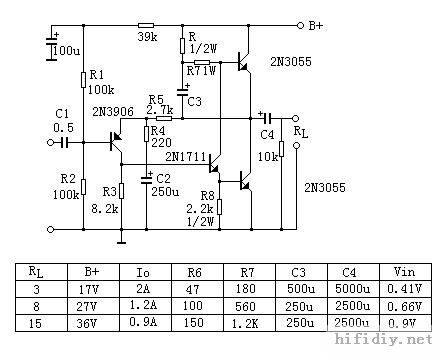

还有朋友问10w以内的小甲电路。那当然首选hood 1969了



下图是有人测的数据

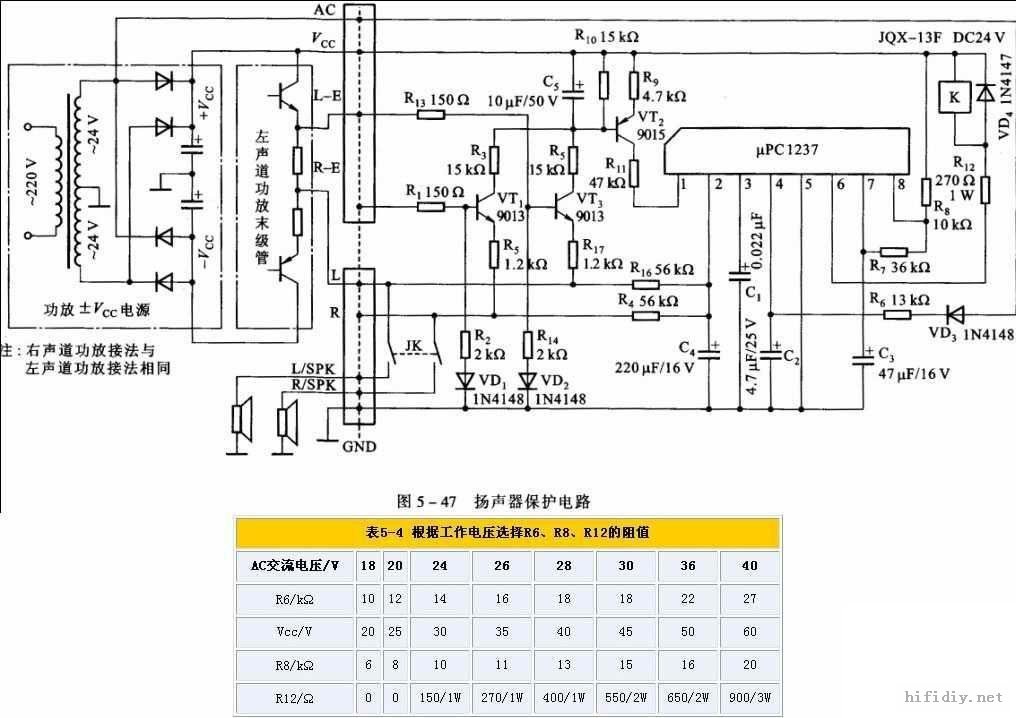

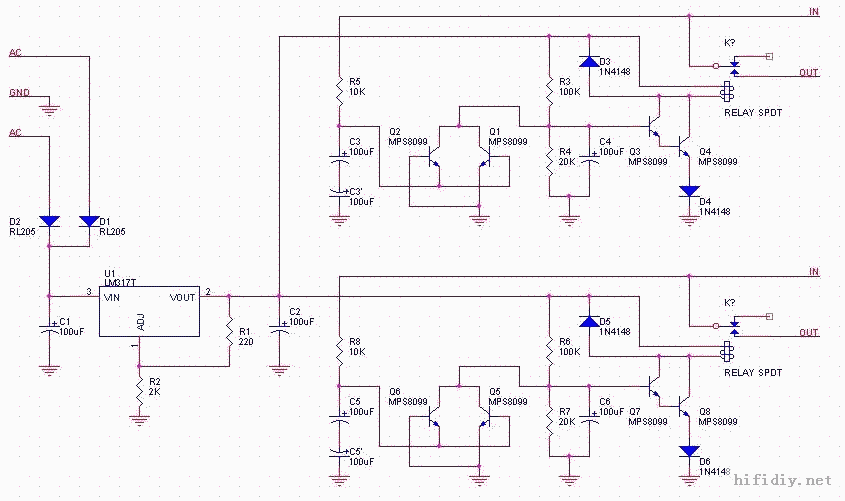

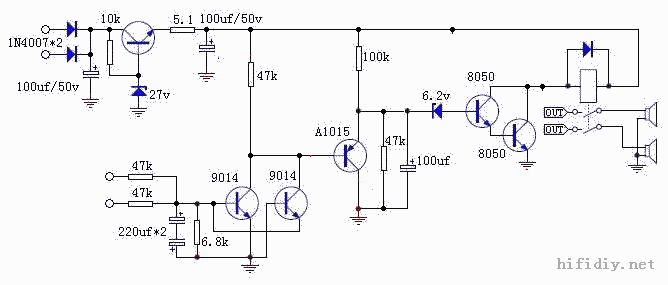

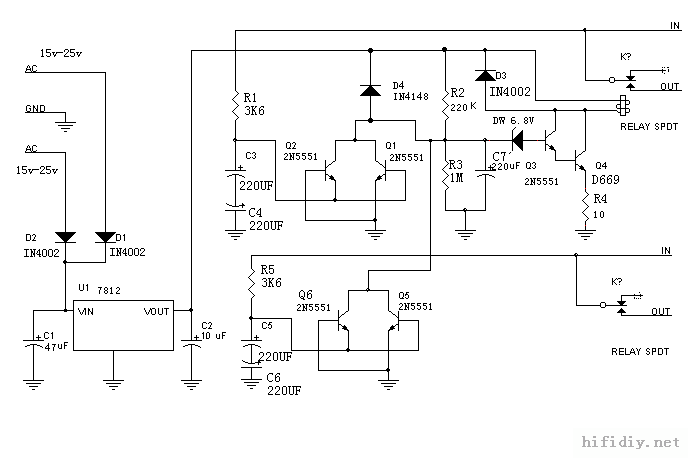

再来几个喇叭保护电路。





会思考的键盘
关注
  • 0
    点赞
  • 踩
  • 2
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
