音频功率放大器电路分析

题目：音频功率放大器电路分析

今天给大家讲讲这个音频功率放大器电路的一些相关知识，用到proteus仿真。

任务与要求

⑴熟悉各种常用的虚拟仪器仪表；

⑵掌握电路输入与输出分析、频率响应特性分析、噪声分析、失真分析和傅立叶分析等分析方法；

⑶掌握电路的虚拟仿真及调试的基本技巧。

电路分为三级

⑴音频功率放大器前置放大电路的分析；

 ⑵音频功率放大器二级放大电路的分析；

 ⑶音频功率放大器总体放大电路的分析和调试。

一般的，我们需要对前置放大电路和二级放大电路进行输入与输出分析、频率响应特性分析、噪声分析、失真分析和傅立叶分析，每一项过关后，才能进行整体电路的仿真分析。

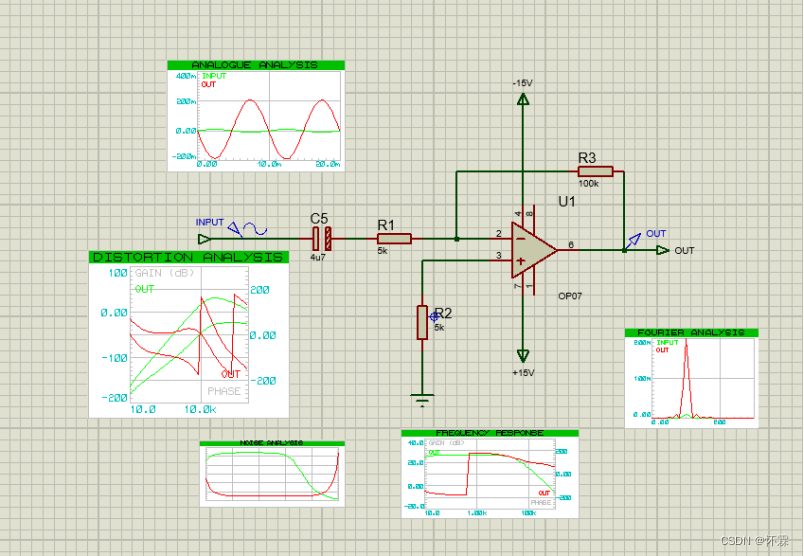

1、（1）前置放大电路的第一级电路分析

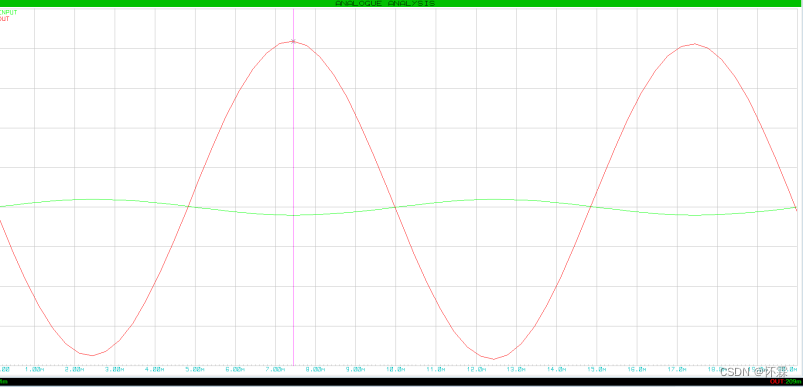

输入与输出分析：

由于前面设置的频率为100hz,周期为10ms,这里仿真器的扫描时间设置为20ms，可以显示两个周期。从仿真结果可以看到，输入为10mv,输出为209mv，由此是反向放大20倍。

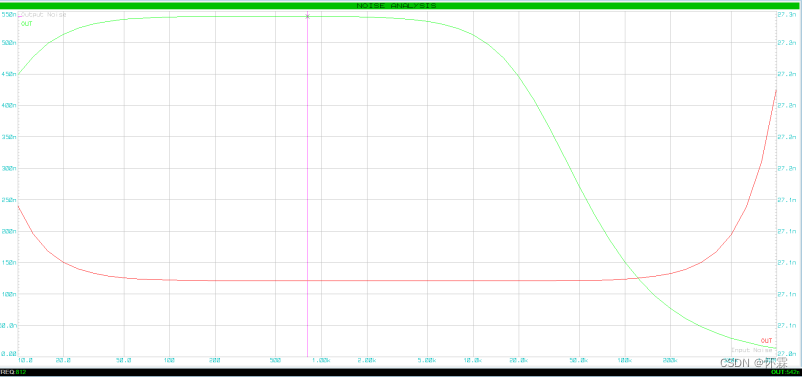

噪声分析：

参数参考设为input,扫描跨度设置为10-10khz

从图中可以看到，输出是输入的放大，输出的噪声最大差不多在0.5uv，足够小，满足要求。当频率在10hz左右，噪声只有20nv左右。

实验要求：当前置放大器输入端交流短接到地时，RL=8Ω上的交流噪声功率≤10mW。

P=（0.5*10-6）2/R=3.125*10-14W，满足要求。

失真度分析：

从图中可以看到二次谐波和三次谐波的失真情况，绿线为输出失真增益，红线为相位情况。

可以看到，当选择一定的频率时，可以在右下角看到是属于二次谐波还是三次谐波的失真情况。比如在1khz时，我这里的图表显示绿线输出失真增益为-95.7，属于二次谐波；三次谐波为-39.1。

频谱分析：

随着频率变化，输出增益（绿线）也在变化。所需频率范围为10-10Khz。

增益算法：



A0为输入，从图中可以看到，最大增益为26，减去3dB之后为23dB，此时对应的截止频率为29.1khz，即为频带宽度。

在频率范围为10-29khz时，输出保持稳定，覆盖了实验要求的10-10khz。当超过5khz时，可以看到输出快速下降，此时电路不再是一个放大电路。

红线为相位，可以看到在500hz左右，相位由负变为正。

傅里叶分析：

输入频率为100hz的情况

基波：198mv

二次谐波：8.73mv

三次谐波：3.07mv

傅立叶分析计算系统失真度（D）的计算公式：

式中，Vom1是基波的幅度，Vom2是二次谐波的幅度，Vom3是三次谐波的幅度。

代入数据求得D=4.67%。可见小于实验要求的5%。

同样的，输入频率为1khz和10khz的情况也如是分析和计算。

1、（2）前置放大电路的第二级电路分析

这里的各种参数分析和前置放大电路第一级电路一样！！！不作赘述

2、音频功率主放大器电路的分析：

加入信号源，在对应位置加上电流探针和电压探针，如下图所示

功率分析：

在仿真器中添加功率曲线，即I-OUT*OUTPUT3，信号源的振幅设置为800mv，因为前置放大电路的第一级电路的输入信号源振幅为10mv，第一级电路放大了20倍，第2级电路放大了4倍，总共放大了80倍，10*80=800mv。

噪声分析：

output处设置成分离状态

从图中可以看到，输出是输入的放大，输出的噪声最大差不多在56.1nv，足够小，满足要求。红线代表相位。

P=（0.056*10-6）2/R=3.136*10-15W，满足要求

失真分析：

这里output3要设置为分离。

在1khz时，二次谐波的失真度在-107，三次谐波在-134左右。

频率分析：

设置input参数，绿线为输出增益，随着频率在变化，在一定范围内，输出增益保持稳定，最大增益为1.19dB，减去3dB为-1.81dB,对应截止频率为291khz，覆盖了实验要求的频率范围5-10khz。

傅里叶分析：

信号源频率改为100hz,最大频率设置为300，分辨率设置为10，仿真模型选择bartlett,开始进行仿真。

基波：794mv

二次谐波：34.5mv

三次谐波：15.3mv

代入数据求得D=4.75%

将信号源频率改为1khz，最大频率设置为1.5khz，分辨率设置为10，仿真模型选择bartlett,开始进行仿真，重复以上步骤，得到D。

同样的，将信号源频率改为10khz，最大频率设置为10.5khz，分辨率设置为100，仿真模型选择bartlett,开始进行仿真,得到D.

3、音频功率放大器总体放大电路的分析和调试

添加信号源，扫描时间跟上面一样，设置为20ms包括两个波形。信号源设置振幅10mv，频率100hz。

同样的，进行以上那些参数分析，最后得到D！！！

成功后，就可以播放音乐啦！！！
