BT.1120数据流解释

现在来解释下BT.1120接口数据流,在本文最后一张图是数据流的整体图,前面是分部分介绍。

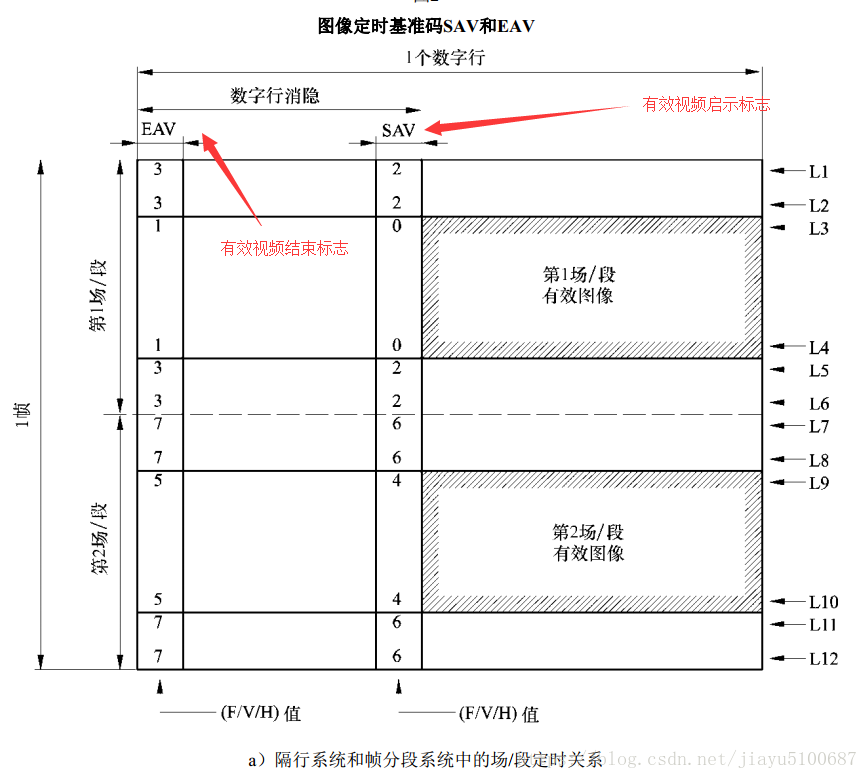

考虑到每一行都存在300mV的行同步信号,不管在活动图像或标准测试信号中都是冗余部分,所以没必要每次取样和量化,可仅以“0~3”这4个码字来表示有效扫描开始,称之为“有效视频起始标志”Start of Active Video,SAV)。同样,用第“1020~1023”这4个码字来表示有效扫描结束,称之为“有效视频结束标志”End of Active Video,EAV),“SAV”与“EAV”为定时基准码

注— EAV和SAV中(F/V/H)的值反映F、V和H比特的状态;该值以F、V、H组成的3比特字用二—十进制记数(BCD)表示(F对应MSB,H对应LSB)。例如,数值3代表的比特为F=0、V=1和H=1。数值1代表组成的比特为F=0、V=0和H=1。

每个定时基准码由4个字的序列组成,字内的比特分配在下表中给出。前3个字为固定前缀,第4个字运载的信息定义出场识别(F)、场/帧消隐期(V)和行消隐期(H。8比特系统中,只使用比特序号9至2的8个比特。(注第4字的P3-P0为保护比特,后文提到)

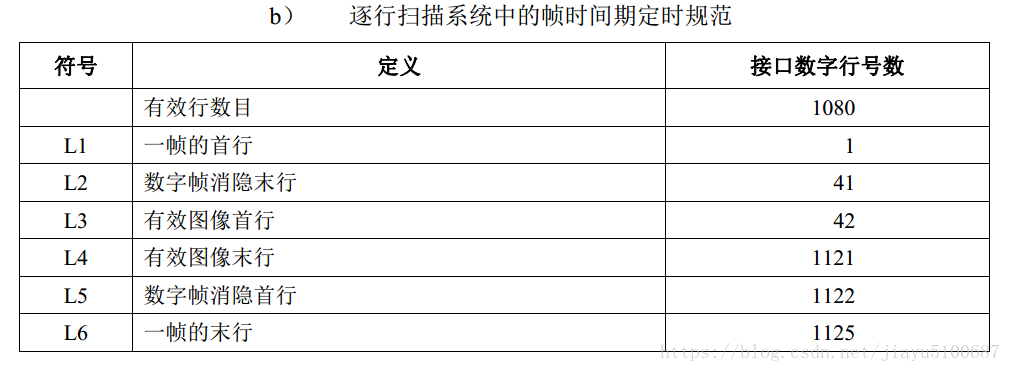

比特F和V与数字行起始处的EAV同步地改变状态。

注—第 1 数字场/段消隐是指第 1 场/段中有效图像之前的场/段消隐期,第 2 数字场/段消隐是指第2 场/段中有效图像之前的场/段消隐期。

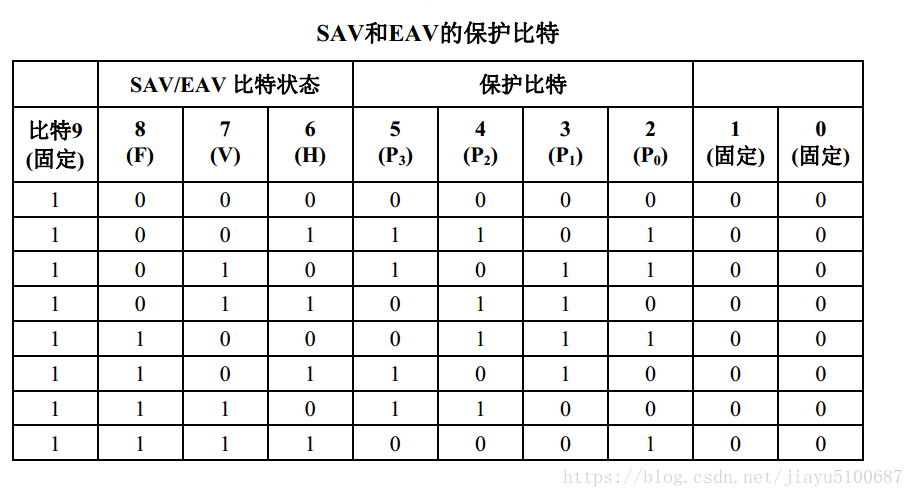

如表所示,保护比特P0至P3的值取决于F、V和H的值。这种安排可以使接收器上能纠正1比特误码和检知2比特误码,不过如表所示,这只是针对前8个高位比特。

注— 所应用的误码纠正提供DEDSEC(2比特误码检知,1比特误码纠正)能力。如果检知表中用“−”表示的接收比特,指明发生了一个不能纠正的误码。

行号数数据由指明行号数的两个字组成。行号数数据的比特分配如上表所示。行号数数据的位置应紧接在EAV之后。

L0(LSB)-L10(MSB):二进制码的行号数。R:保留(置0)。

误码检测码为循环冗余校验码(CRC),用以检测有效数字行、EAV和行号数数据中的误码,它由两个字组成,决定于下列多项式发生器式子:



EDC(x)=x^18+x^5+x^4+1



校验码的初始值置0,计算起始于数字有效行的第一个字,结束于行号数数据的末一个字。计算两个误码检测码,一个用于亮度数据(YCR),一个用于色差数据(CCR)。误码检测码的比特分配如上表所示。误码检测码的位置应紧接在行号数数据之后。

YD0-YD1919:数字亮度数据Y

CBD0-CBD959 :数字色差数据Cb

CRD0-CRD959:数字色差数据Cr

这样我们就解释了BT.1120数据流了。
