一、实验内容
面包板硬件电路搭建调试,主要完成以下内容:
(1) 搭建时钟电路:测量18引脚XTAL2信号、30引脚ALE信号,并做记录C
(2) 搭建复位电路;
(3)搭建流水灯电路; (可 简化为4盏灯)
(4)进行流水灯代码烧写完成:驱动CH340和STC烧写软件自行下载。
实验基本要求
(1) 面包板搭建最小系统完成,可下载程序;
(2)修改程序实现流水灯双向反复流水、单向流水一次停止。
三、要求
1程序代码 用keil 和proteus软件的调试:程序分析,写出语句的必要注释; proteus 仿真电路,以及代码运行的效果描述。
2面包板电路设计应考虑全面,各个器件的布置走线应合理,电路能正常工作,下载程序。
我们首先在ptoteus挑选好我们仿真所需要的元件,

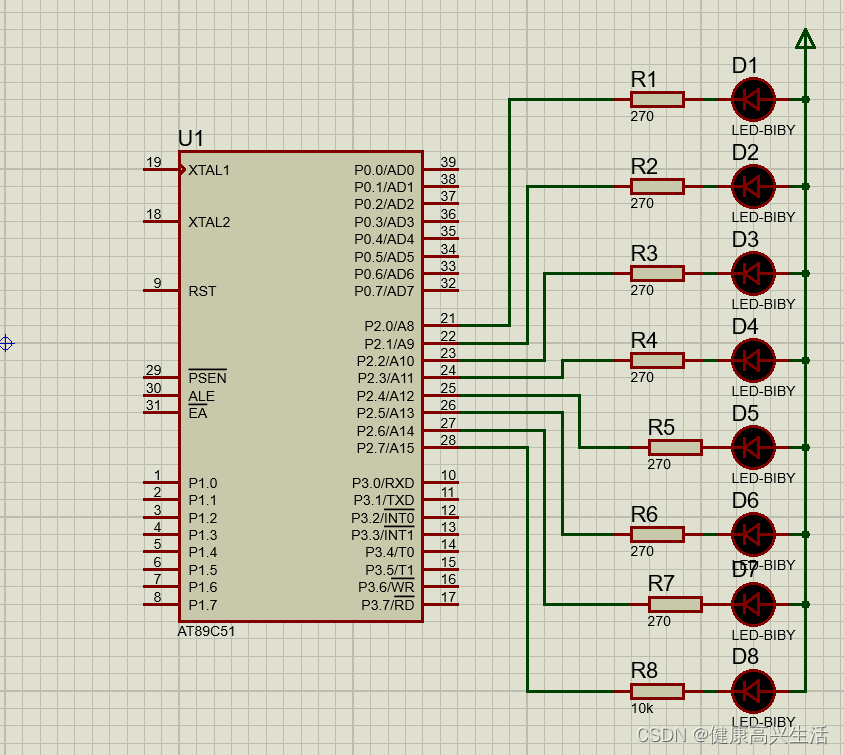

这是我们做仿真所需要的一些基本器件,然后我自己做的仿真是省去了晶振。因为它at89c51自带一个12MHZ的晶振,所以我就简便的做了一个图,如图所示。
这是一个共阴极的流水灯。我们做完仿真之后就要写相应的代码了。
先写一个延迟函数和led灯的函数,然后我们就在主函数中调用函数就行了。
void delay(unsigned int n)
{
unsigned int i=0 ,j=0;
for(i=0;i<n;i++)
{
for(j=0;j<120;j++);
}
}
void led()
{ int i=0;
for(i=0;i<8;i++)
{
P2=~(0x01<<i);
delay(50);
}
}
然后我们基本上就可以写出来这个代码的整体了。
#include "reg51.h"
sbit LED0=P2^0;
void delay(unsigned int n)
{
unsigned int i=0 ,j=0;
for(i=0;i<n;i++)
{
for(j=0;j<120;j++);
}
}
void led()
{ int i=0;
for(i=0;i<8;i++)
{
P2=~(0x01<<i);
delay(50);
}
}
void main()
{
while(1)
{
led();
}
}

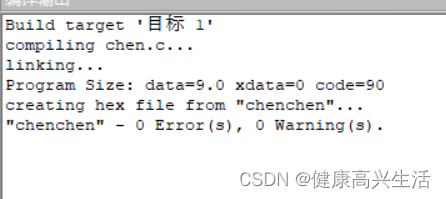

然后我们就可以运行这个代码。
另外我们运行的时候一定要把那个运行完之后有hex文件打上勾

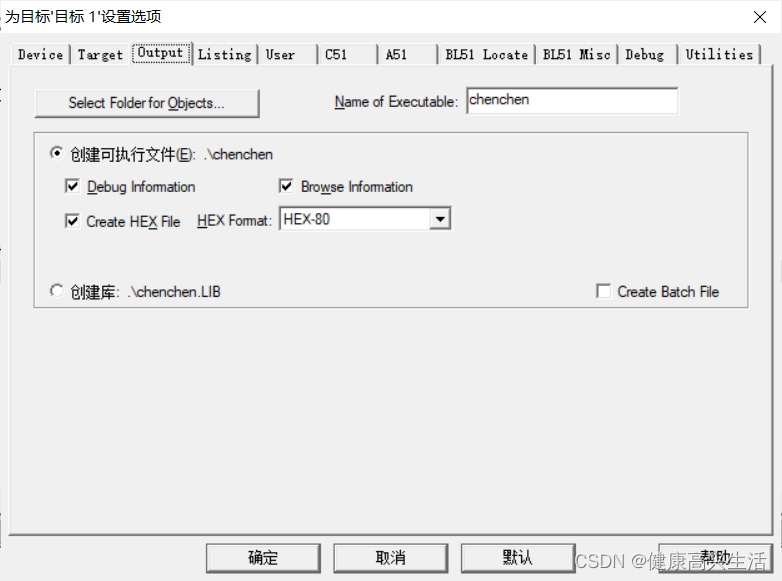

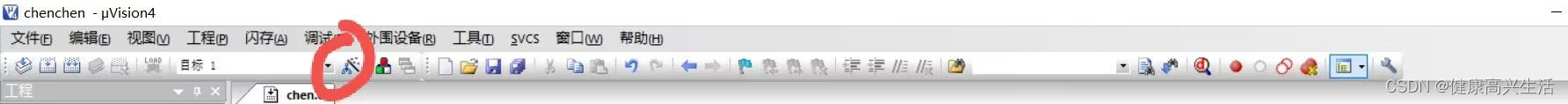

补充一下这个地方是在魔术棒那个地方。因为我们在用proteus时要导入我们keil运行代码之后的hex文件,其他都是导入不进去的。
然后我们打开proteus双击at89c51的原理图

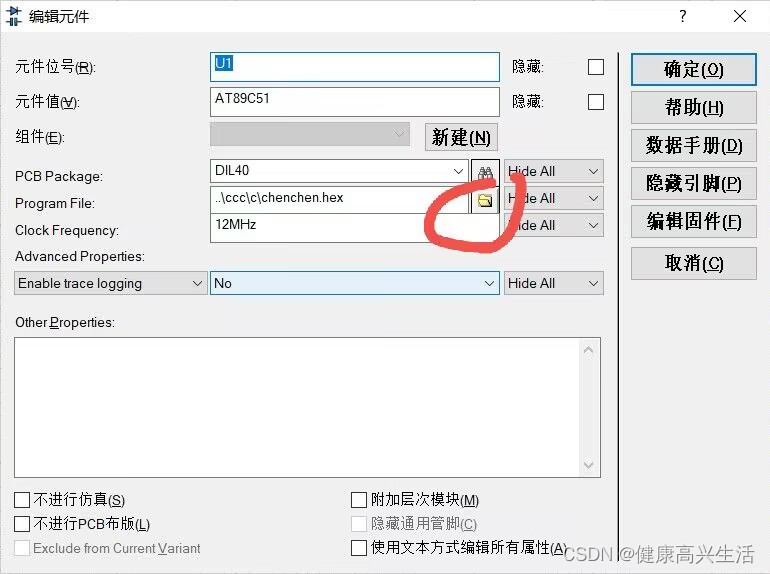

然后会出现如图所示
点击那个黄色文件夹把我们的keil的刚才的hex文件导入,然后点击下面的运行按钮运行即可。

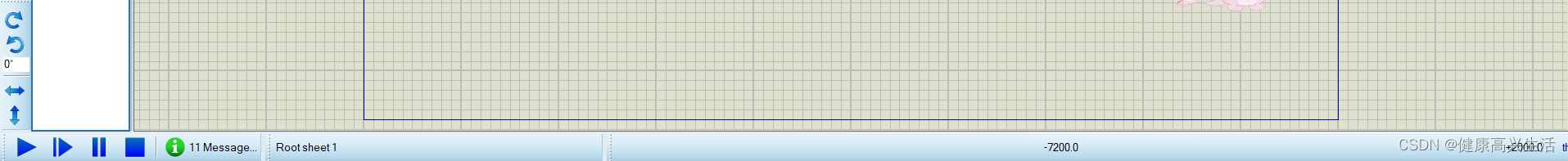

运行按钮在如图的最左边那个即是。
运行之后的结果则是我们需要的流水灯。运行视频在我的博客记录里面大家自己自由观看。大家自己自由测试然后记录自己需要的数据即可。希望对大家有所帮助。
