静态 VxLAN 浅析及配置示例（头端复制）

一、概念：

VxLAN：Visual eXtensible Local Area Network 虚拟扩展本地局域网，一种隧道技术，能在三层网络的基础上建立二层以太网网络隧道，从而实现跨地域的二层互连，VxLAN端口：4789
EVPN：Ethernet VPN    以太网（二层）VPN技术
VNI：VxLAN Network Identifire VxLAN网络标识，由24bit组成，多达16M的VxLAN段
ES(Ethernet Segment)：CE连接PE的 Ethernet 链路集合。
ESI(Ethernet Segment Identifier)：10字节的ES非0标识。RFC7432中说明：取0时，表示单归站点；全ff为保留。
TOR：Top of Rack    机柜顶端，相当于接入层交换机
EOR:  End of Row    机房队列末端，相当于汇聚层交换机
NVO3：Network Virtualization Over Layer 3    #三层上的网络虚拟化
BD：Bridge-Domain        #二层网关，终结vlan-id，本质上是二层mac表
VAP：Virtual Access Point    #虚拟接入点、BD跟Vlan-id关联的接口，对于用户侧，有4种：dot1q、default、untag、qinq
          dot1q：DCN用得多，进入BD：剥离tag，出BD：打上对应tag（用户的vlan终结）
          default：只能配在主接口下的一个子接口，带标记不带标记都收，透传，不区分tag和untag，全盘接收，不剥离tag，出  BD：保持tag，到达对应vlan
          untag：进入BD：无标记，出BD ：无任何标记
          qinq：vlan嵌套vlan，较少用

NVE：Network Virtualization Edge（接口，用于连接网络侧，转发VxLAN的封装）
VTEP：Virtual Tunnel EndPoint    #虚拟隧道终节点Leap loopback地址

二、常用命令：

dis vxlan peer    #查看VxLAN对端列表
dis vxlan tunnel  | verbose  #查看VxLAN隧道
dis vxlan vni    #查看 VxLAN 的vni列表
dis bridge-domain    #查看BD
dis mac-address bridge-domain 10 | verbose    #查看BD10的MAC表
dis port vlan 10 G0/0/1    #查看某个端口属于哪个vlan

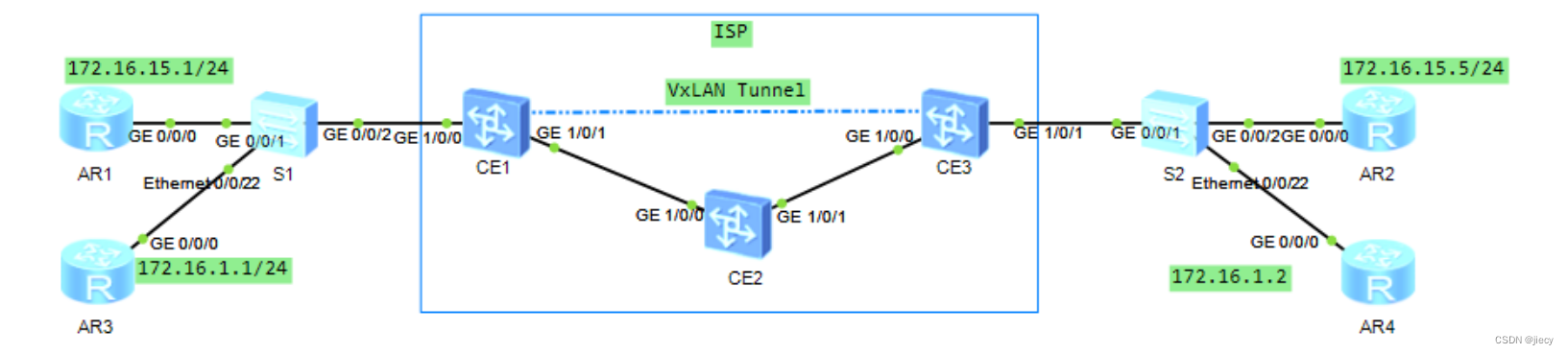

三、拓朴图：

要求：AR1 上的 172.16.15.1 能穿越 ISP 网络去访问另一端 AR2 的 172.16.15.5

           AR3 上的 172.16.1.1 能穿越 ISP 网络去访问另一端 AR4 的172.16.1.2

四、配置步骤：

运营商内部侧：
1、配网络侧底层互通（underlayer）
        leaf之间loopback接口互访（以后的VTEP地址：VxLAN隧道IP地址）
2、Overlayer用户侧
          a、创建BD，关联VNI：
            bridge-domain 10
              vxlan vni 5010    #针对 vlan10关联二层vni（1：1绑定，只能关联一个VNI）
          b、配置VAP，关联BD
            int G1/0/0.10 mode l2    #只有CE系列有此命令，S系列没有此条命令
              encapsulation dot1q vid 10    #
              bridge-doain 10
3、配置网络侧，创建NVE接口，用 vni 关联网络侧和用户侧，配置学习方式为头端复制，静态指定对端IP
    int nve 1
      source 10.1.1.1    #配置vtep的源地址
      vni 5010 head-end peer-list 10.1.3.3             #头端复制

bridge-domain 10
 vxlan vni 5010
#
interface GE1/0/0
 undo portswitch
 undo shutdown
#
interface GE1/0/0.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10
#
interface GE1/0/1
 undo portswitch
 undo shutdown
 ip address 10.1.12.1 255.255.255.0
#
interface LoopBack0
 ip address 10.1.1.1 255.255.255.255
#
interface Nve1
 source 10.1.1.1
 vni 5010 head-end peer-list 10.1.3.3
#
interface NULL0
#
ospf 1 router-id 10.1.1.1
 area 0.0.0.0
  network 10.1.1.1 0.0.0.0
  network 10.1.12.0 0.0.0.255
#

用户侧：
        1、AR1和AR2向交换机接口侧配置IP
        2、S1和S2交换机起vlan10，向运营商侧配置trunk，允许vlan10通过

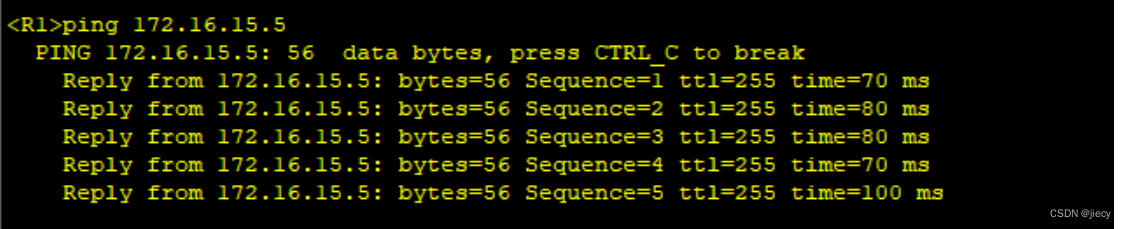

五、验证：

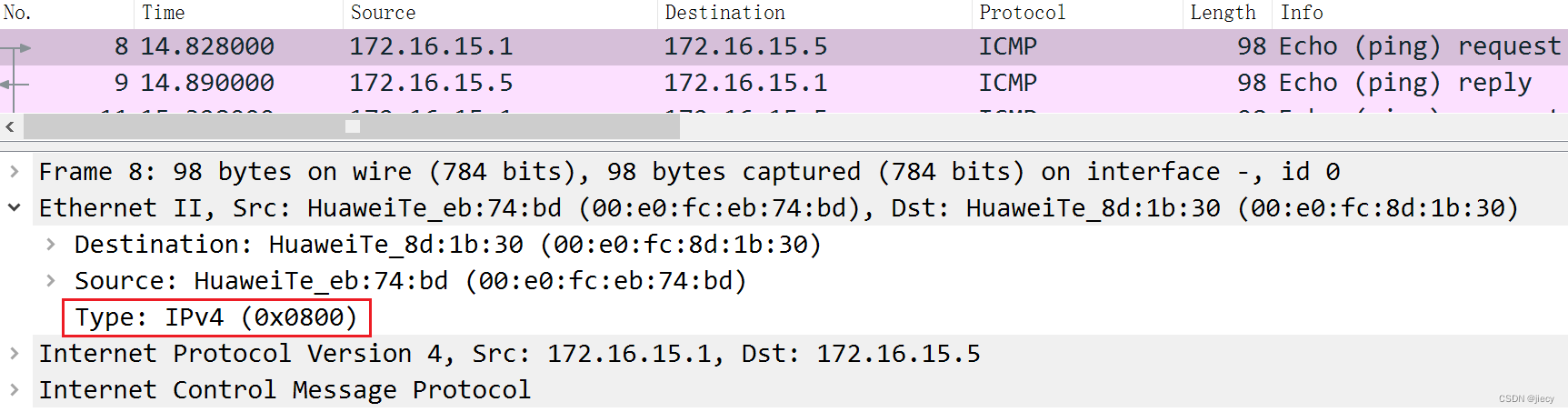

        第一个抓包点在 AR1 到 S1 (路由器到交换机)之间，可以看到发出的正常的 ping 包：

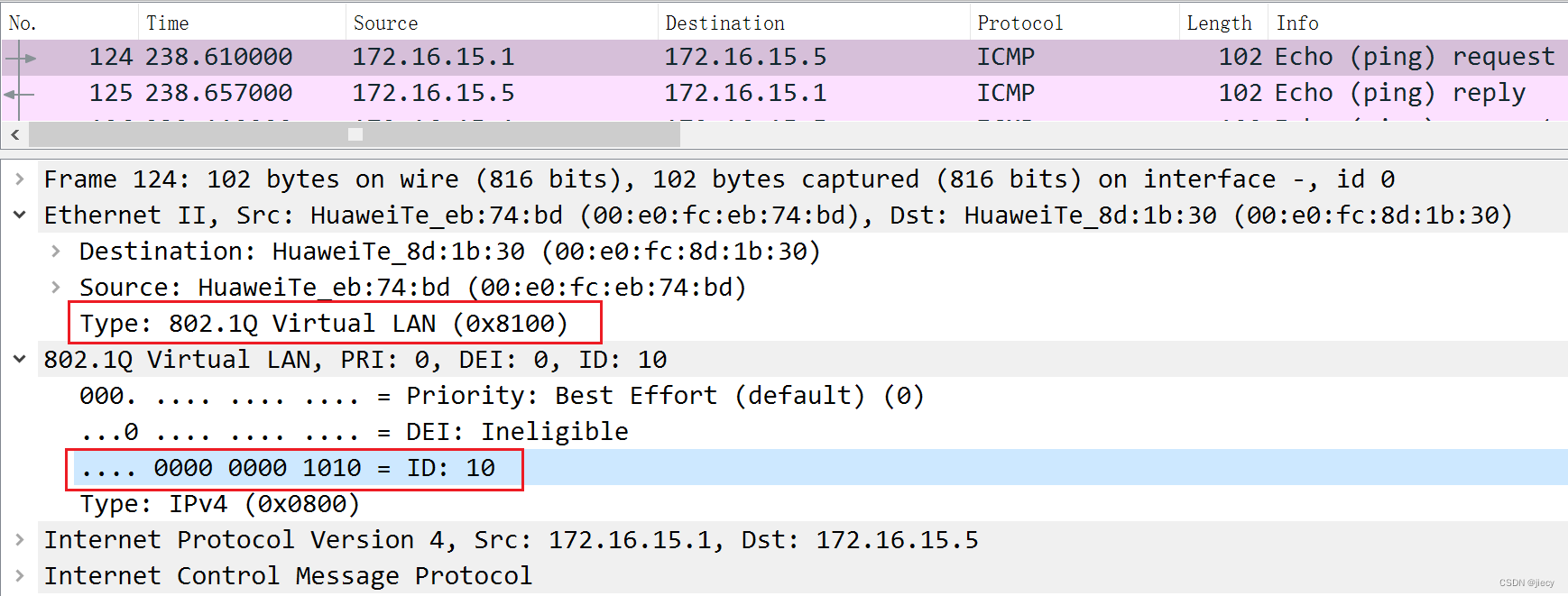

        第二个抓包点在 S1 到 CE1 （交换机到PE）之间，可以看到通过 trunk 口后，加上了 802.1q 的 vlan tag：

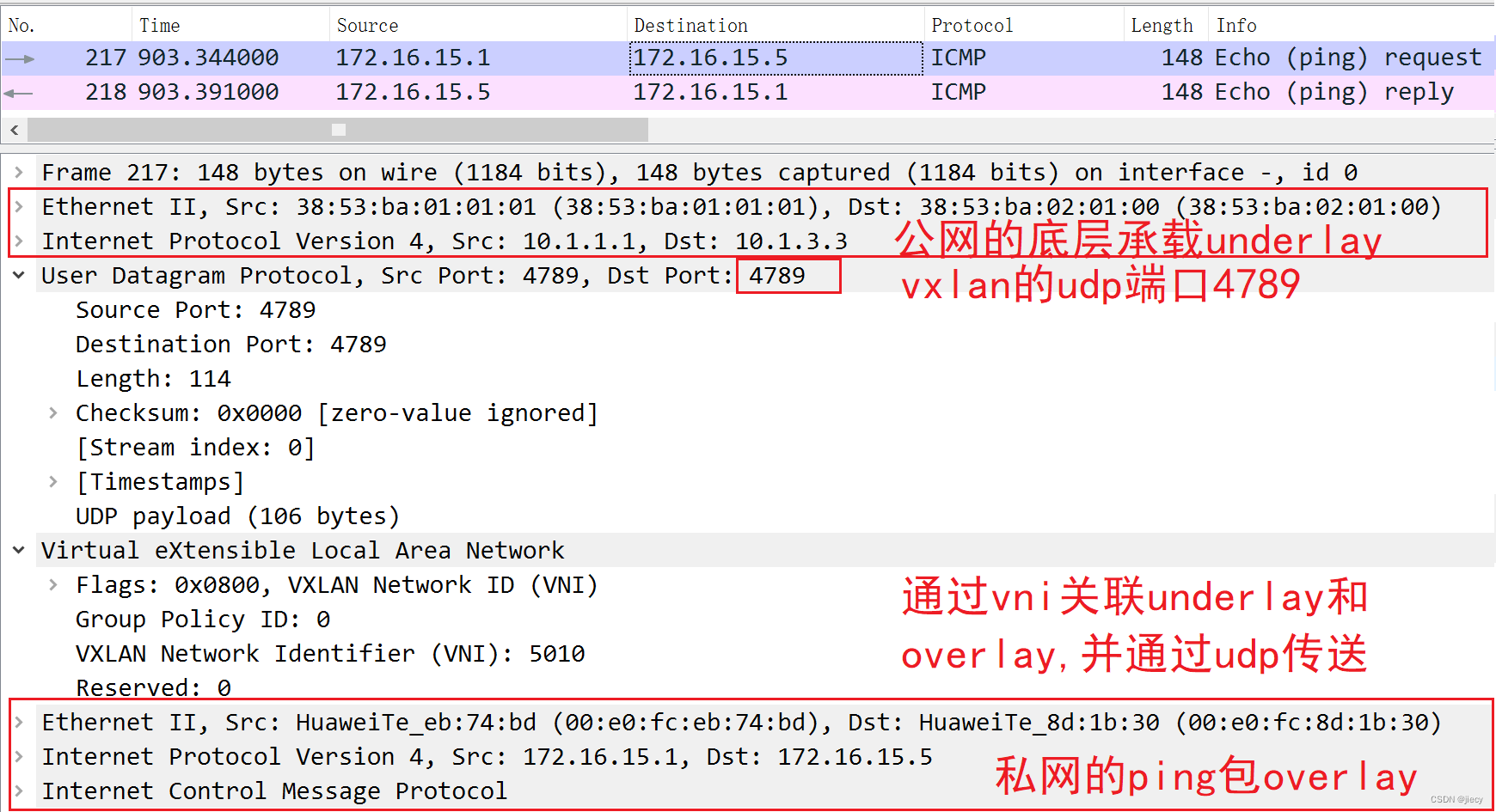

        第三个抓包点在 CE1 到 CE2 之间（ISP内部），可以看到 CE1 将私网的 ping 包完整打上 VxLAN 封装，打上 5010 vni，再封装进 UDP 报文，用4789 端口，经 underlayer 承载后，发往ISP内部路由目标地址：

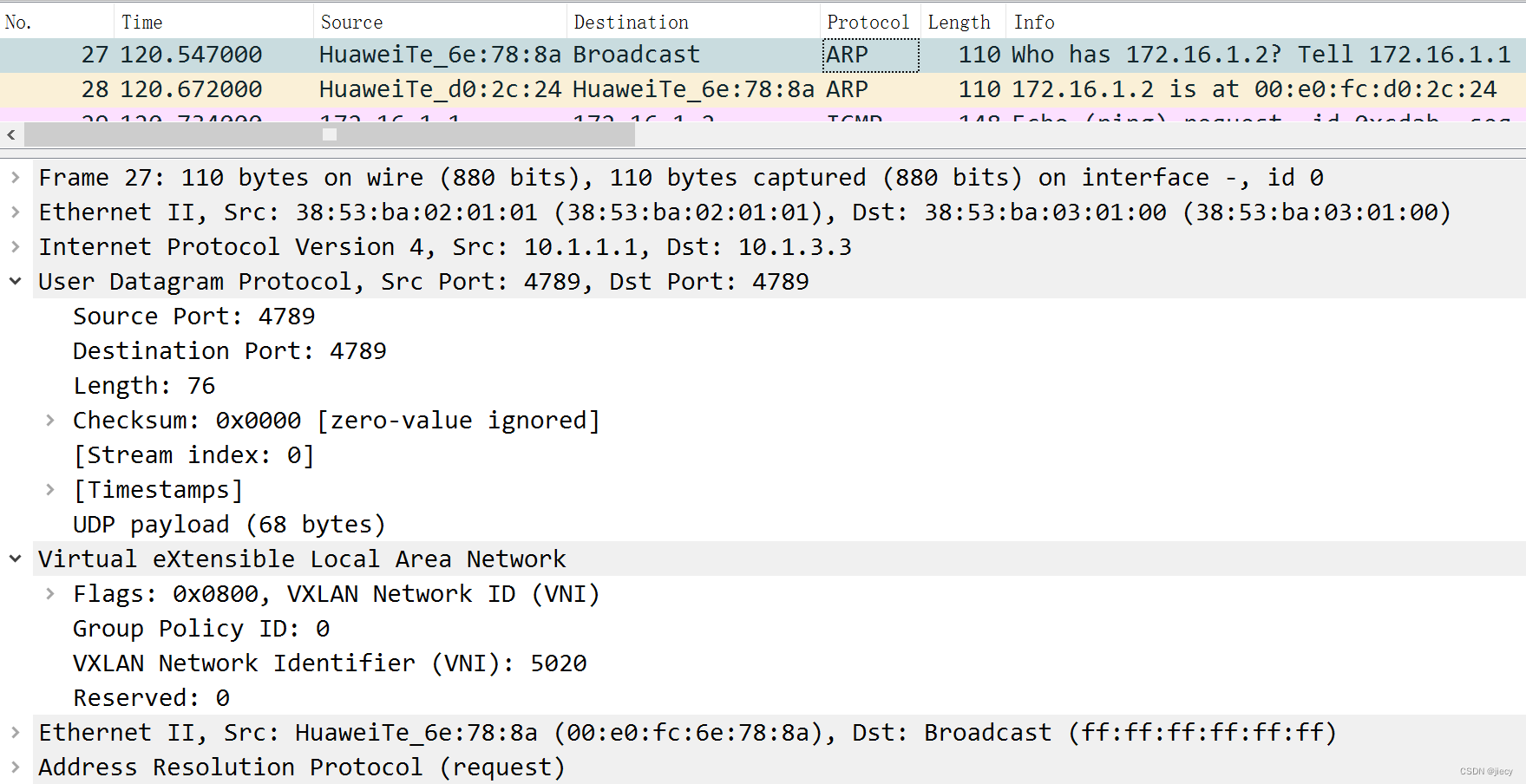

        再看看另一个 5020 的 arp 包，也是相同的结构：

六、转发过程：

        R1 转发 icmp ping 包，由于不知道对端IP的mac，先发一个 arp 包到 S1，源mac 为自己，目的mac 为全F，S1从此接口收到包，打上 vlan10 的标，泛洪所有 vlan10 的接口，包括出口的trunk口；

        CE1 从子接口G1/0/0.10收到包，看到 vid 是10，收，因为封装模式是dot1q，去标（终结vlan id）后进入关联的BD 10，BD 10 学习到源mac，关联 vni 5010，通过 vxlan 隧道进行泛洪

        CE3 收到包后，检查 dmac ，发现 dmac 是自己，收；拆掉帧头，发现 dip 是自己，收，拆掉 IP 头部，检查 udp 4789 端口，提交给 VxLAN 处理，检查 vni ，关联 BD，在BD 10 中进行学习（源mac是R1的，源IP是vtep peer的10.1.1.1），由于BD 10 关联 VAP（就是对R1出口的G1/0/1.10），由于封装方式是dot1q，打上tag 10，转发给交换机S2，S2从trunk口收入后，去标发给原来发出arp包的端口G0/0/2口，发给R1，R1 收到后，回复自己的arp包，带上自己的mac，重复以上过程

        这样，两端的 BD10 都学习到了对端的mac，在underlayer基础上，建立起相当于同一局域网内的 BUM 的转发通信

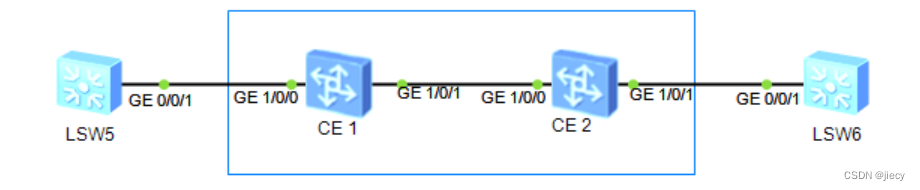

七、简单化拓朴：

        如果只是做现象的话，下面只有四台设备也可以满足要求，S1、S2起vlanif，配置IP地址，CE1和CE2配置静态直连就行了

八、注意的点：

        1、这里配置好后有时是不通的，其实 ISP 通过 VxLAN 打通了二层，相当于一个交换机内的数据传输，也需要流量激活，如果 ping 不通，可以两边都 ping 一下就行了，也可能是模拟器的时延问题。

        2、在 NVE 中:  out-vni 可以配置对端不同的vni，只要互相用这个参数互指对端 vni 也可以建立 vxlan 隧道：vni 5010 head-end peer-list 10.1.1.2 out-vni 5030

        3、如果两端的网段一致，但 vlan 不一致的情况下需要互访，只要在 VAP 接口中指定终结不同的 vlan 就行了，只要在 BD 中绑定相同的 vni ，或者在 NVE 中用 out-vni 指定好对端的 vni 就行了
