vxlan 动态三层通信_方式1_通过 BGP EVPN Type 5 Prefix Route

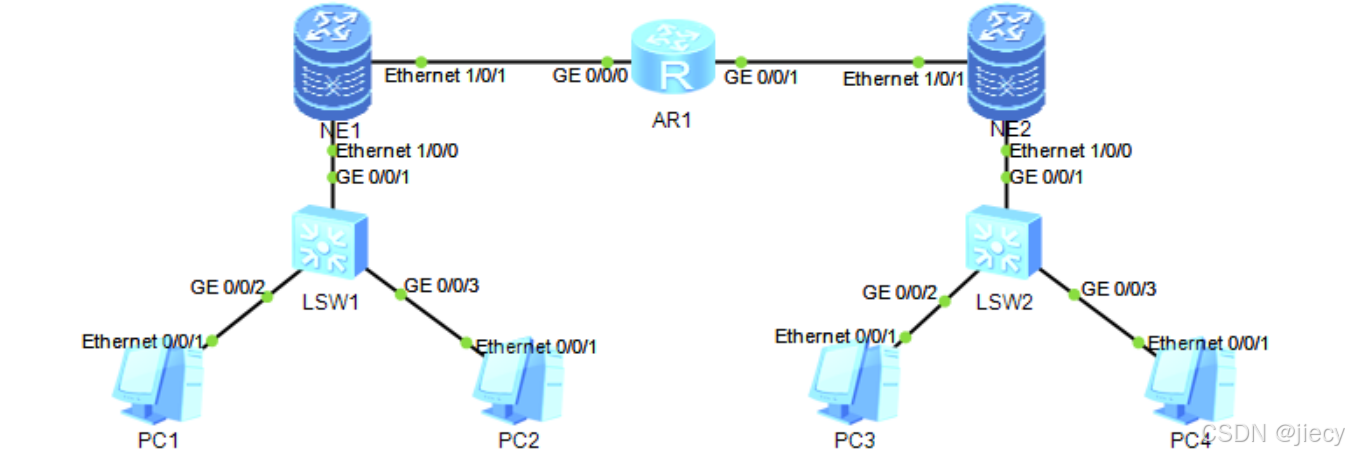

一、拓扑：

二、配置过程：

-----------------------vxlan二层配置过程-----------------------

1、ISP IGP 互通

2、两个 PE 之间建立 BGP EVPN 对等体关系，并通告 vxlan 路由

peer x.x.x.x advertise encap-type vxlan	#中间没有mpls，就要开启使用 vxlan 类型的路由

3、PE 创建 EVI，使用 BD-mode，配置 RD、RT

evpn vpn-instance 1 bd-mode

4、PE 创建 BD，并绑定 EVI

bridge-domin 100
vxlan vni 5000 spit-horizon-mode #防环
evpn binding vpn-instance #只有创建的bd模式的evpn实例，才能绑定到BD中

5、配置 nve，并配置源、vni、和路由传递途径

6、PE接入VAP，配置二层接入端口

--------------------vxlan三层配置过程---------------------------

1、做 ip 实例，配置 RT（加 evpn 格式）、配置三层 vni

2、配置 vbdif，绑定 ip 实例、配置网关 IP

3、在 BGP 下，ip实例下，通告租户实例的网关路由（第一种方式，通过prefix通告Type 5 prefix路由，这里是网段路由），并且开启通告 evpn 路由

advertise l2vpn evpn
dis ip routing-table vpn-instance 1	#CE进入实例1后，查实例路由表，出口是 vxlan，通过三层的租户实例路由传到对端，进行通信
<
