104规约详解

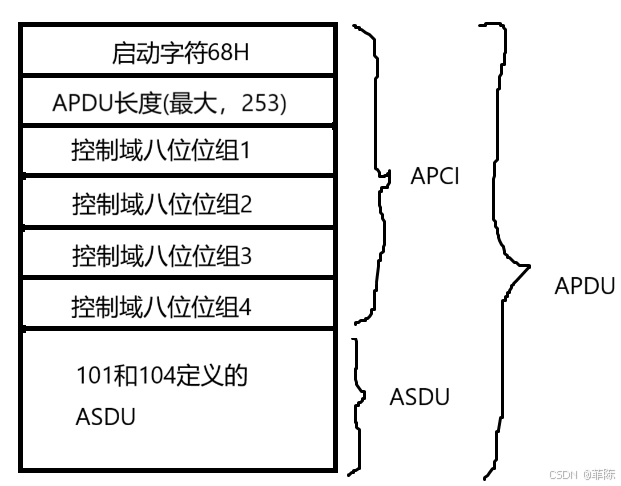

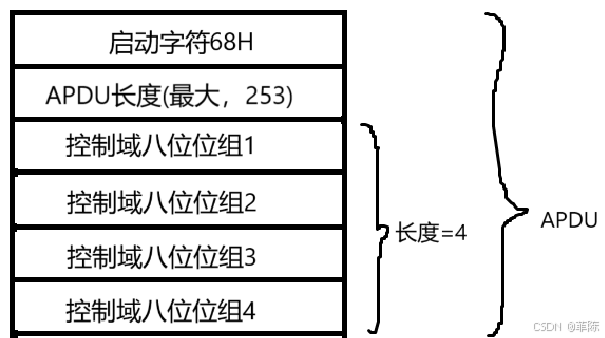

控制站与被控站之间通过TCP连接交换的是APDU。每个APDU都是由唯一的APCI以及一个可能的ASDU组成，如图1-1所示。传输接口(TCP到用户)是一个定向流接口，它没有为104种的ASDU定义任何启动或者停止机制。为了检出ASDU的启动和结束，每个APCI都包括下列的定界元素：一个启动字符，ASDU的规定长度，以及控制域。通过该元素可以传送一个完整的APDU，见表2.

1.1.1 APCI结构

1.启动字符

启动字符68H，定义了数据流中的起点。

2.APDU的长度

APDU的长度，定义了APDU体的长度，它包括APCI的4个控制域八位位组和ASDU。

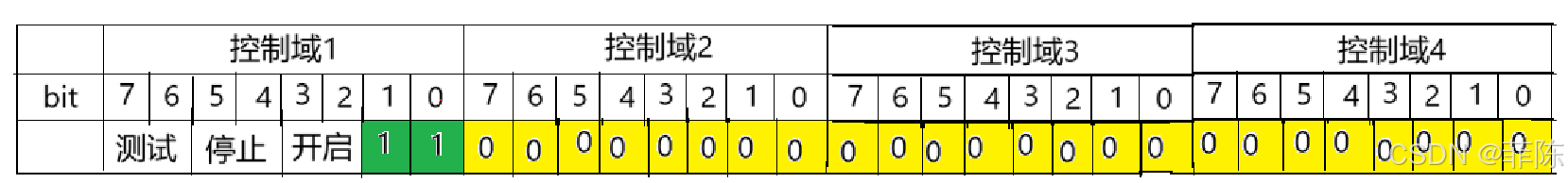

3.控制域

定义了保护报文不至于丢失和重复传送的控制信息，报文传输启动/停止，以及传输连接的监视等。

1.1.2 三种类型报文格式

1.I帧格式报文定义

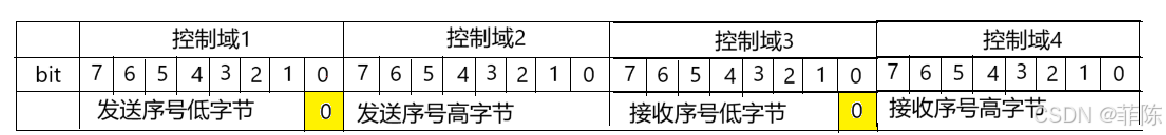

I帧格式报文的标志：控制域第一个八位位组的第一位比特为0，控制域第三个八位位组的第一位比特为0。I帧格式的APDU常常包含一个ASDU，且报文必须有发送序号计数和给对方的I格式报文信息确认的接收序号计算。从变电站上送到主站的信息报文种，涉及到传送遥信、遥测、遥控、遥调信息时只能使用I帧格式报文。

2.S帧格式报文定义

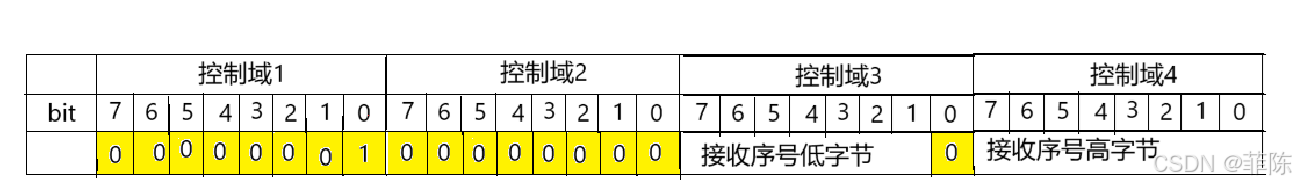

S帧格式报文的标志：控制域第一个八位位组的第一位比特为1，并且第二位比特为0，控制域第三个八位位组的第一位比特为0。S帧格式二点APDU只包括APCI，且之恶能用来确认对方的报文发送序号，S帧格式报文不能同来传送信息。

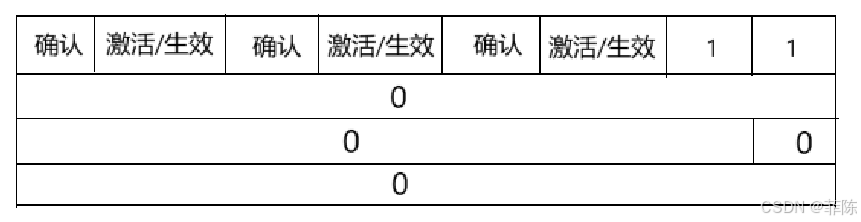

3. U帧格式报文定义

U帧格式报文的标志：控制域第一个八位位组的第一位比特为1，并且第二位比特为1，控制域第三个八位位组的第一位比特为0。U帧格式的APDU只包括APCI，在同一时刻，测试(TESTER)、停止(STOPDT)或开启(STARTDT)中只有一个功能可以被激活。

4.报文分类及作用

报文分类	作用
U帧报文	用作启动链路、停止链路和测试链路。固定长度6字节。
S帧报文	用于主站确认子站上送的五遥信息。固定长度6字节。
I帧报文	带有ASDU报文，也就是数据部分。I帧用来执行五遥的传输，以及总召、对时等功能。本身带有编号，用来做数据确认。报文长度依照ASDU长度的不同而不同。

1.2 报文分类解析

1.2.1 启动、停止和测试数据传输

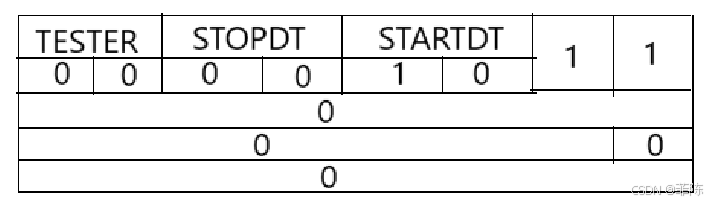

在STOPDT状态下，控制站通过向被控站发送STARTDT激活U帧来激活TCP连接上的用户数据传输，并由被控站用STARTDT确认U帧响应这个命令之后，转入STARTDT状态。任何被控站只有在接收到STARTDT激活U帧并发回STARTDT确认U帧后才能发送用户数据。

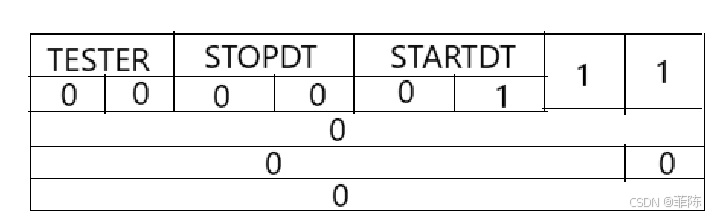

1.启动数据传输(U帧)

报文举例 68 04 07 00 00 00

启动字符：68H

APDU长度：04H 应用规约数据单元长度为4个字节

控制域：07000000H

控制域第一个八位位组第三位比特为1，为启动数据传输。

2. 确认数据传输(U帧)

报文举例 68 04 0B 00 00 00

启动字符：68H

APDU长度：04H

控制域：0B000000H

控制域第一个八位位组第四位比特为1，为启动数据传输确认。

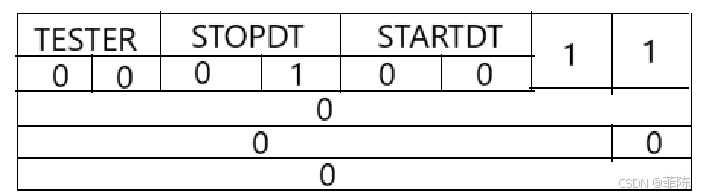

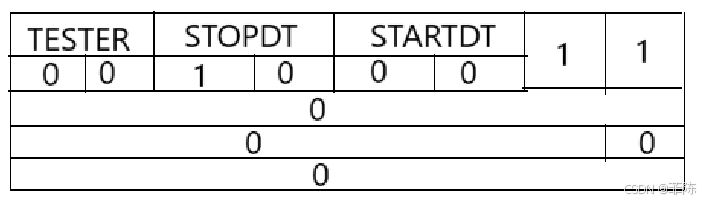

3.停止数据传输(U帧)

报文举例 68 04 13 00 00 00

APDU长度：04H

控制域：13000000H

控制域第一个八位位组第五位比特为1，为停止数据传输。

4.确认停止数据传输(U帧)

报文举例 68 04 23 00 00 00

启动字符：68H

APDU长度：04H

控制域：23000000H

控制域第一个八位位组第六位比特为1，为停止数据传输确认。

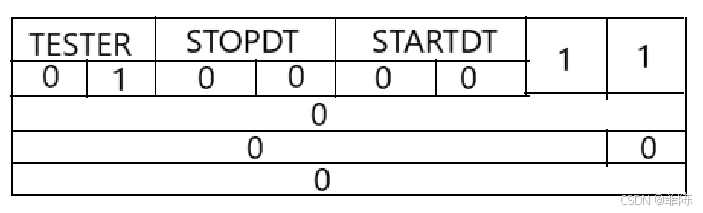

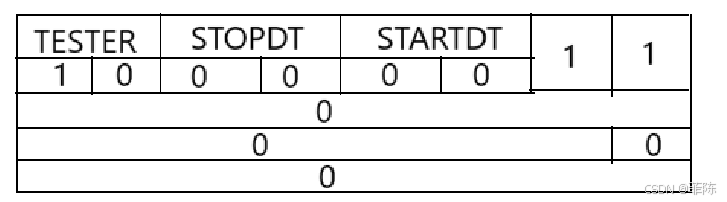

5.测试数据传输(U帧)

报文举例 68 04 43 00 00 00

启动字符：68H

APDU长度：04H

控制域：43000000H

6.测试数据传输确认(U帧)

报文举例 68 04 83 00 00 00

启动字符：68H

APDU长度：04H

控制域：83000000H

1.2.2 总召唤(I帧)

召唤YC、YX初始化后定时发送总召唤，总召唤的间隔时间一般设为15分钟，不同的主站系统设置不同。

1.常见类型标识

子站发送		主站下发
类型标识	描述	类型标识	类型标识
01H	单点信息（遥信）1字节	2dH	单点遥控命令
02H	带3字节时标的单点信息（SOE）	2eH	双点遥控命令
03H	双点信息（遥信）1字节	2fH	步调节命令
04H	带3字节时标的双点信息（SOE）	30H	遥调命令，归一化值
05H	步位置信息	31H	遥调命令，标度化值
07H	32比特串	32H	遥调命令，单精度浮点数值
09H	测量值，规一化值	33H	遥调命令，32比特串
0bH	测量值，标度化值	3aH	带7字节时标的单点遥控
0dH	测量值, 单精度浮点值	3bH	带7字节时标的双点遥控
0eH	带3字节时标的单精度浮点数	3cH	带7字节时标的步调节命令
0fH	累计量	3dH	带7字节时标的归一化值遥调
14H	带状态检出的成组单点信息	3eH	带7字节时标的标度化值遥调
15H	不带品质描述的归一化值	3fH	带7字节时标的单精度浮点数遥调
1eH	带7字节时标的单点信息（SOE）	40H	带7字节时标的32比特位
1fH	带7字节时标的双点信息（SOE）	64H	总召唤
20H	带7字节时标的步位置信息（SOE）	65H	电度量总召唤
21H	带7字节时标的比特串	66H	读命令
22H	带7字节时标的归一化值	67H	时钟同步命令
23H	带7字节时标的标度化值	68H	测试命令
24H	带7字节时标的单精度浮点数	69H	复位进程命令
25H	带7字节时标的累计量	6aH	延时传输命令
26H	带7字节时标的继电保护装置事件	6bH	带7字节时标的测试命令
27H	带7字节时标的继电保护成组启动事件
28H	带7字节时标的继保成组输出电路信息

2.可变帧结构限定词

用来表明本帧报文中的数据结构。内部结构如下表：

8	7	6	5	4	3	2	1
SQ	信息体数量

SQ=0，表示后面数据的信息体地址不连续，信息体地址和信息成对出现，一一对应。

SQ=1，表示后面数据的信息体地址连续，只有第一个信息体元素有地址，其他信息体元素地址从第一个信息体地址起，逐步加一。遥控、遥调和总召报文的可变结构限定词都为01H，表示后面只有一个信息体。

3.传送原因

常见的传送原因：

类型标识	描述
03H	突变信息
05H	请求、被请求
06H	激活
07H	激活确认
47H	否定激活
08H	停止激活
09H	停止激活确认
0aH	激活终止
14H	响应总召
25H	响应遥脉总召
2CH	未知类型的ASDU类型
2DH	未知传输原因
2EH	未知ASDU公共地址
2FH	未知信息对象地址

4.总召唤限定词

8	7	6	5	4	3	2	1
召唤限定词

QOI：=召唤限定词，UI [ 1~8 ], < 0~255 >

<>:=未用

<1~19>:=为配套标准保留

<20>:=整个站的总召唤(14H)，所以的遥测、遥信、裆位信息和运动终端状态；

............

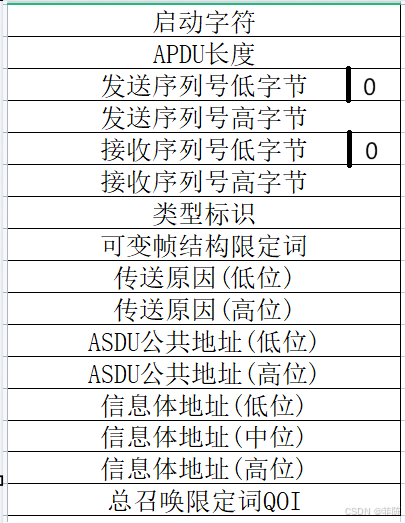

5.启动总召唤(I帧)

报文举例 68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14

启动字符：68H；

APDU长度：0EH，14个字节，即 00 00 00 00 64 01 06 00 01 00 00 00 00 14；

控制域：00 00 00 00H；

类型标识：64H，总召唤命令；

可变结构限定词：01H，信息体地址不连续；

传送原因：0600H，激活；

APDU地址：0100H；

信息体地址：000000H；

信息体元素：14H，为整个站的总召唤。

6.确认总召唤(I帧)

报文举例 68 0E 00 00 02 00 64 01 07 00 01 00 00 00 00 14

传送原因：0700，激活确认。

7.结束总召唤帧(I帧)

报文举例 68 0E 08 00 02 00 64 01 0A 00 01 00 00 00 00 14

传送原因：0A00，激活终止。

1.2.3 变位遥信

变位遥信的报文结构如下

启动字符

APDU长度

发送序列号低字节

发送序列号高字节

接收序列号低字节

接收序列号高字节

类型标志1或3

可变结构限定词

传送原因03/05/11/12/20 (2字节)

ASDU公共地址 (2字节)

信息体地址 (3字节)

IV NT SB BL 0 0 0 SPI

信息体地址 (3字节)

IV NT SB BL 0 0 0 SPI

传送原因：

03——突发

05——请求或被请求

11——远方命令引起的返送信息

12——当地命令引起的返送信息

20——响应站召唤

1.带品质描述的单点信息SIQ

SIQ：=CP8{SPI，RES，BL，SB，NT，IV}

Bit	8	7	6	5	4	3	2	1
	IV	NT	SB	BL	RES	RES	RES	SPI

SPI：=单点遥信信息状态；0--OFF开，1--O合；

RES：=保留位置，全部设置为0；

BL：=封锁标志位；0--未被封锁，1--被封锁；

SB：=取代标志位；0--未被取代，1--被取代；

NT：=刷新标志位；0--当前值，1--非当前值，表示本次采样刷新未成功；

IV：=有效标志；0--状态有效，1--状态无效；

2.带品质描述的双点信息DIQ

DIQ：=CP8{DPI，RES，BL，SB，NT，IV}

Bit	8	7	6	5	4	3	2	1
	IV	NT	SB	BL	RES	RES	DPI

DPI：=双电遥信信息状态；

0--中间状态或不确定；1--确定状态开(OFF)；2--确定状态合(ON)；3--中间状态或不确定

其他标志位与单点遥信信息相同。

3.单点遥信变化(I帧)

报文举例 68 1A 02 00 02 00 01 04 14 00 01 00 01 00 00 01 06 00 00 01 0A 00 00 01 0B 00 00 00

启动字符：68H；

APDU长度：1AH，26个字节，即02 00 02 00 01 04 14 00 01 00 01 00 00 01 06 00 00 01 0A 00 00 01 0B 00 00 00；

类型标识：01H，单点遥信变位；

可变结构限定词：04H，可知为4个单点信息

传送原因：1400H，响应站召唤；

公共地址：0100H，通常为RTU地址；

第1个信息体地址：010000H；

第1个信息体元素：01H，合位；

第2个信息体地址：060000H；

第2个信息体元素：01H，合位；

第3个信息体地址：0A0000H；

第3个信息体元素：01H，合位；

第4个信息体地址：0B0000H；

第4个信息体元素：00H，合位。

4.双点遥信变化(I帧)

报文举例 68 1E 04 00 02 00 03 05 14 00 01 00 01 00 00 02 06 00 00 02 0A 00 00 01 0B 00 00 02 0C 00 00 01

启动字符：68H；

APDU长度：1EH，30个字节，即04 00 02 00 03 05 14 00 01 00 01 00 00 02 06 00 00 02 0A 00 00 01 0B 00 00 02 0C 00 00 01；

类型标识：03H，双点遥信变位；

可变结构限定词：05H，可知为5个单点信息

传送原因：1400H，响应站召唤；

公共地址：0100H，通常为RTU地址；

第1个信息体地址：010000H；

第1个信息体元素：02H，合位；

第2个信息体地址：060000H；

第2个信息体元素：02H，合位；

第3个信息体地址：0A0000H；

第3个信息体元素：01H，分位；

第4个信息体地址：0B0000H；

第4个信息体元素：02H，合位；

第5个信息体地址：0C0000H；

第5个信息体元素：01H，分位。

1.2.3 变化遥测

启动字符68H

APDU长度

发送序列号低字节

发送序列号高字节

接收序列号低字节

接受序列号高字节

类型标识 9/13

可变结构体限定词(信息体数目)

传送原因(2字节) 03 / 05

ASDU公共地址(2字节)

信息体地址(3字节)

NVA

IV NT SB BL 0 0 0 OV

传送原因：3--突发；5--被请求。

1.品质描述QDS(单个八位位组)

QDS：=CP8{OV,RES,BL,SB,NT,IV}

Bit	8	7	6	5	4	3	2	1
	IV	NT	SB	BL	RES	RES	RES	OV

OV：=溢出标志位，表示遥测值是否发生溢出；0--未溢出，1--溢出；

2.归一化值(I帧)

报文举例 68 13 06 00 02 00 09 82 14 00 01 00 01 07 00 A1 10 00 89 15 00

启动字符68H
APDU长度 13H
发送序列号低字节 06H
发送序列号高字节 00H
接收序列号低字节 02H
接受序列号高字节 00H
类型标识 09H
可变结构体限定词(信息体数目) 82H
传送原因(2字节) 1400H
ASDU公共地址(2字节) 0100H
信息体地址(3字节) 010700H
A1H
10H
0	0	0	0	0	0	0	0
89H
15H
0	0	0	0	0	0	0	0

类型标识：09H，归一化值遥测；

可变结构限定词：82H(SQ=1,number=2)，即有2个遥测信息，且遥测点号顺序排列；

传送原因：1400H，响应站召唤；

公共地址：0100H，通常为RTU地址；

第1个信息体地址：010700H(具体遥测点号需将该信息体地址减去遥测起始地址)

报文中信息体地址低位在前，高位在后，010700H实际为000701H；

第1个信息体元素：A110H；

第2个信息体地址：020700H(由SQ=1可知，第2个信息体地址为第1个信息体地址+1)；

第2个信息体元素：8915H；

3.浮点值(I帧)

启动字符68H
APDU长度
发送序列号低字节
发送序列号高字节
接收序列号低字节
接受序列号高字节
类型标识 13
可变结构体限定词(信息体数目)
传送原因(2字节) 03 / 05
ASDU公共地址(2字节)
信息体地址(3字节)
小数部分Fraction
小数部分Fraction
指数	小数部分Fraction
S符号	指数部分Exponent
IVNTSBBL00OV

报文举例 68 2A 0A 51 52 07 0D 04 03 00 01 00 27 40 00 67 66 A2 42 00 28 40 00 9A 99 A1 42 00 29 40 00 B3 9D AF 3F 00 2A 40 00 BF 9F 1A 3F 00

类型标识：0DH，短浮点值；

可变限定词：04H(SQ=0,number=4)，即有4个遥测信息；

传送原因：0300H，突发；

公共地址：0100H，通常为RTU地址；

第1个信息体地址：274000H；

第1个信息体元素：6766A24200H，值为81.2；

第2个信息体地址：284000H；

第2个信息体元素：9A99A14200H，值为80.800；

第3个信息体地址：294000H；

第3个信息体元素：B39DAF3F00H，值为1.372；

第4个信息体地址：2A4000H；

第4个信息体元素：BF9F1A3F00H，值为0.60。

1.2.4 时钟

时钟帧结构
启动字符68H
APDU长度13H
发送序列号低字节
发送序列号高字节
接收序列号低字节
接受序列号高字节
类型标志67H
可变结构体限定词(信息体数目)
传送原因(2字节)
ASDU公共地址(2字节)
信息体地址(3字节)
Milisecinds(D7-D0)
Miliseconds(D15-D8)
IV(D7)	RES1	Minutes(D5-D0)
SU(D7)	RES2	Hours(D4-D0)
DAYofWEEK	DAYofMONTH(D4-D0)
RES3	Month(D3-D0)
RES4	Years(D6-D0)

CP56Time2a时标格式时钟帧结构
Milisecinds(D7-D0)
Miliseconds(D15-D8)
IV(D7)	RES1	MInutes(D5-D0)
SU(D7)	RES2	Hours(D4-D0)
DAYofWEEK	DAYofMONTH(D4-D0)
RES3	Month(D3-D0)
RES4	Years(D6-D0)

报文举例 68 14 02 00 0A 00 67 01 06 00 01 00 00 00 00 01 02 03 04 81 09 05

类型标识：67H，设置时钟；

可变结构限定词：01，1个信息字；

传送原因：0600H，激活；

公共地址：0100H，通常为RTU地址；

信息体地址：000000H；

信息体元素：0102H，十进制为513，即0秒513毫秒；

03H，即为03分；

04H，即为04时；

81H，二进制1000 0001，这个八位位组中100表示星期四，00001表示01日；

09H，即为09月；

05H，即为05年。

所以该帧表示时间为：2005年09年01日星期四04时03分0秒513毫秒。

1.2.5 SOE

SOE即事件顺序记录，把发生的事件时间(主要指变位信息)按先后顺序将有关的内容记录下来，这就是事件顺序记录。

1.单点SOE

单点信息的事件顺序记录帧
启动字符68H
APDU长度
发送序列号低字节
发送序列号高字节
接收序列号低字节
接受序列号高字节
类型标志1EH
可变结构体限定词(信息体数目)
传送原因(2字节) 3/11/12/5
ASDU公共地址(2字节)
信息体地址(3字节)
IV NT SB BL 0 0 SPI
CP56Time2a

报文举例 68 15 1A 00 06 00 1E 01 03 00 01 00 08 00 00 00 AD 39 1C 10 81 09 05

类型标识：1EH，单点SOE；

可变限定词：01H，1个信息体；

传送原因：0300H，突发；

公共地址：0100H，通常为RTU地址；

信息体地址：080000H，第8点遥信；

信息体元素： 00 AD 39 1C 10 81 09 05H

其中SPI=00，表示SOE信息为分位；

AD39H，十进制为14765，即14秒765毫秒；

1CH，为28分；

10H，为16时；

81H，为01日；

09H，为09月；

05H，为2005年。

2.双点SOE

双点信息的事件顺序记录帧
启动字符68H
APDU长度
发送序列号低字节
发送序列号高字节
接收序列号低字节
接受序列号高字节
类型标志1FH
可变结构体限定词(信息体数目)
传送原因(2字节) 3/11/12/5
ASDU公共地址(2字节)
信息体地址(3字节)
IV NT SB BL 0 0 DPI
CP56Time2a

报文举例 68 15 1A 00 06 00 1E 01 03 00 01 00 08 00 00 00 AD 39 1C 10 81 09 05

类型标识：1FH，双点SOE；

可变限定词：01H，1个信息体；

传送原因：0300H，突发；

公共地址：0100H，通常为RTU地址；

信息体地址：080000H，第8点遥信；

信息体元素： 00 AD 39 1C 10 81 09 05H

其中DPI=02，表示SOE信息为合位；

AD39H，十进制为14765，即14秒765毫秒；

1CH，为28分；

10H，为16时；

81H，为01日；

09H，为09月；

05H，为2005年。

1.2.6 遥控(I帧)

启动字符68H
APDU长度
发送序列号低字节
发送序列号高字节
接收序列号低字节
接受序列号高字节
类型标识45/46
可变结构体限定词(信息体数目)
传送原因(2字节) 6/7/8/9/A
ASDU公共地址(2字节)
信息体地址(3字节)
S/EQUDCS/RCS

传送原因：6--激活；7--激活确认；8--停止激活；9--停止激活确认；0A--激活结束

1.品质描述DCO(单个八位位组)

双点遥控信息元素格式
Bit	8	7	6	5	4	3	2	1
	S/E	QU					DCS

DCO：=CP8{DCS，QOC}；

DCS=双点遥控状态；0--不允许，1--OFF开，2--ON合，3--不允许；

QOC：=bit3-bit8(QU,S/E)

QU=遥控输出方式，bit3-bit7<0~31>

0--无定义；

1--短脉冲持续时间(断路器)，持续时间由远方终端系统参数决定；

2--长脉冲持续时间，持续时间由远方终端系统参数决定；

3--持续输出；

4~8--为配套标准保留；

9~15--为其他预先定义功能保留，用于有固有属性的控制功能，这些属性在被控站事先定义

16~31--为特殊用途保留；

S/E：0--执行，1--选择。

2. 单点遥控(I帧)

报文举例 68 0E 20 00 06 00 2D 01 06 00 01 00 05 60 00 81

遥控选择命令的激活确认帧
启动字符68H
APDU长度 0EH
发送序列号低字节 20H
发送序列号高字节 00H
接收序列号低字节 06H
接受序列号高字节 00H
类型标识 2DH
可变结构体限定词(信息体数目) 01H
传送原因(2字节) 0600H
ASDU公共地址(2字节) 0100H
信息体地址(3字节) 056000H
81H

类型标识：2DH，单点遥控；

可变限定词：01H，1个信息字；

传送原因：0600H，遥控激活；

公共地址：0100H，通常为RTU地址；

信息体地址：056000H，第五个遥控；

信息体元素：81H，即1000 0001，S/E=1，为遥控选择，DCS=1，为遥控合。

遥控选择确认：

68 0E 20 00 06 00 2D 01 07 00 01 00 05 60 00 81----07 00为激活确认；

遥控执行激活：

68 0E 20 00 06 00 2D 01 06 00 01 00 05 60 00 01----01H，S/E=0，执行，DCS=1，遥控合

遥控执行激活确认：

68 0E 20 00 06 00 2D 01 07 00 01 00 05 60 00 81----07激活确认；

遥控撤销激活：

68 0E 20 00 06 00 2D 01 08 00 01 00 05 60 00 01-----08停止激活；

遥控撤销激活遥控执行激活确认：

68 0E 20 00 06 00 2D 01 09 00 01 00 05 60 00 81-----09停止激活确认；

遥控结束：

68 0E 20 00 06 00 2D 01 0A 00 01 00 05 60 00 81-----0A激活结束

单点控合为81和01，控分为80和00。

3.双点遥控(I帧)

报文举例 68 0E 20 00 06 00 2E 01 06 00 01 00 05 60 00 82

遥控选择命令的激活确认帧
启动字符68H
APDU长度 0EH
发送序列号低字节 20H
发送序列号高字节 00H
接收序列号低字节 06H
接受序列号高字节 00H
类型标识 2EH
可变结构体限定词(信息体数目) 01H
传送原因(2字节) 0600H
ASDU公共地址(2字节) 0100H
信息体地址(3字节) 056000H
82H

类型标识：2EH，双点遥控；

可变限定词：01H，1个信息字；

传送原因：0600H，遥控激活；

公共地址：0100H，通常为RTU地址；

信息体地址：056000H，第五个遥控；

信息体元素：82H，即1000 0010，S/E=1，为遥控选择，DCS=2，为遥控合。

遥控选择确认：

68 0E 20 00 06 00 2E 01 07 00 01 00 05 60 00 82----07 00为激活确认；

遥控执行激活：

68 0E 20 00 06 00 2E 01 06 00 01 00 05 60 00 02----02H，S/E=0，执行，DCS=2，遥控合

遥控执行激活确认：

68 0E 20 00 06 00 2E 01 07 00 01 00 05 60 00 02----07激活确认；

遥控结束：

68 0E 20 00 06 00 2E 01 0A 00 01 00 05 60 00 02-----0A激活结束

双点控合为82和02，控分为81和01。

1.3 相关资料

1.3.1 四遥信息体基地址范围

类别	1997版	2002版
遥信	1H—400H	1H—40001H
遥测	701H—900H	4001H—5000H
遥控	B01H—B80H	6001H—6100H
设点	B81H—C00H	6201H—6400H
电度	C01H—C80H	6401H—6600H

1.3.2 一些报文字节数的设置

类别	配置方式
公共地址字节数	2
传输原因字节数	2
信息体地址字节数	3

1.3.3 超时时间

T0	规定了主站和子站建立一次TCP连接的最大允许时间
T1	规定发送方发送一个I格式报文或U格式报文后，必须在T1的时间内得到接收方的确认，否则发送方认为TCP连接出现问题并重新建立连接。
T2	规定接收方在接收到I格式报文后，若经过T2时间后未再收到新的I格式报文，则必须向发送方发送S格式帧对已经接收到的I格式报文进行认可，显然T2必须小于T1。
T3	规定调度端或子站每接收一帧I帧、S帧或者U帧将重新触发计时器T3，若在T3内未接收到任何报文，将向对方发送测试链路帧。
T4	规定主站下发的对时报文，经过T4时间未收到子站的确认报文，则用当前时间重发对时报文，这个过程不得超过3次。T4默认为8s。

        主站端和子站之间的TCP连接在实际运行中可能经常进行关闭和重建，这发生在5种情况下：

        1.主站端和子站之间的I格式报文传送出现丢失、错序或者发送U格式报文得不到应答时，双方均可主动关闭TCP连接，然后进行重建；
        2.子站上送的I格式报文（一般是变化遥测）未确认数量达到K值，然后子站停止发送数据进行等待，T1延时之后仍未能收到确认的S格式报文，那么子站主动断开TCP连接；
        3.主站系统重新启动后将与各个子站重新建立TCP连接；
        4.子站合上电源或由于自恢复而重新启动后，将重建连接；
        5.子站收到主站端的U帧停止报文后，将关闭连接并重新初始化，然后重建连接。
