SpringMVC运行流程图解

流程图

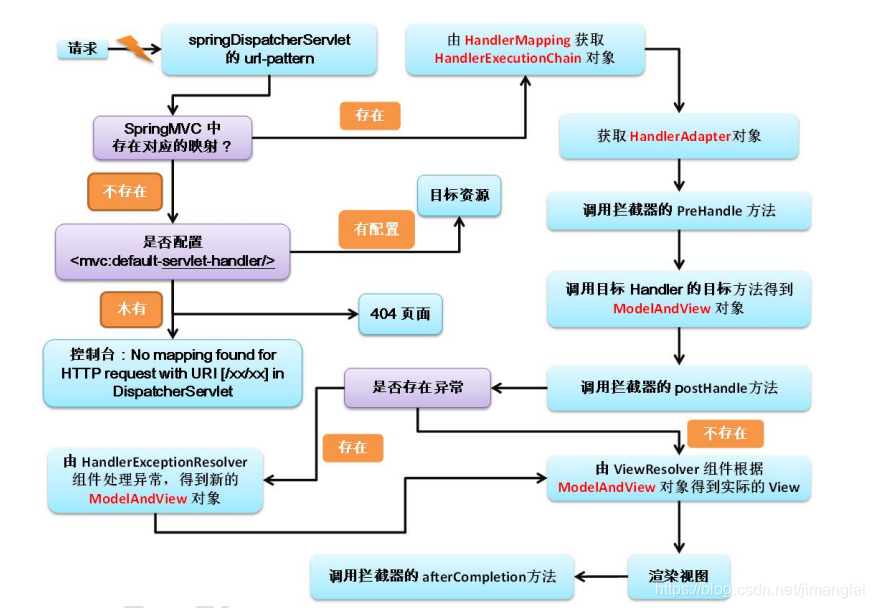

学习SpringMVC有一些日子了 ，到最后看到这张图（感谢尚硅谷），详细介绍了SpringMVC的运行流程。下面我想结合HelloWorld介绍一下在Idea中的运行流程。会附上详细的debug全过程。

项目结构图如下：

1.用户向服务器发送请求，请求被SpringMVC前端控制器DispatcherServlet捕获。

2.DispatcherServlet对请求URL进行解析,判断请求URL对应的映射：

    ①.映射不存在：

        a.在判断是否配置了<mvc:default-servlet-handler>(连同<mvc:annotation-driven>一起配置，否则出错)

        b.如果没配置,则控制台报映射查找不到,客户端展示404错误

        c.如果有配置，则执行目标资源(一般为静态资源，如:JS,CSS,HTML)

(上图中的断点的标记会在下面的图中给出)

配置了<mvc:default-servlet-handler>         没有配置<mvc:default-servlet-handler>



配置了<mvc:default-servlet-handler>之后DispatcherServlet的handlerMappings中多了一个SimpleUrlHandlerMapping，这个SimpleUrlHandlerMapping回去查找对应的目标资源(该项目中abc.html为静态资源，为验证所用)。

    ②.映射存在：

        执行下面流程

3.根据该URI,调用HandlerMapping获得该Handler配置的所有相关的对象(包括Handler对象以及Handler对象对应的拦截器),最后以HandlerExecutionChain对象的形式返回。

4.DispatcherServlet根据获得的Handler,选择一个合适的HandlerAdapter。

下面的这段debug用于解释 3，4.

{

使用debug模式启动整个项目：

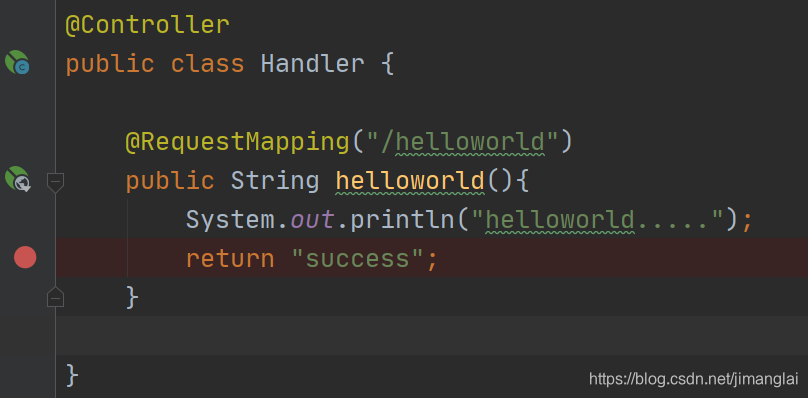

1.首先在@Controller标记的类的目标方法中标记断点：

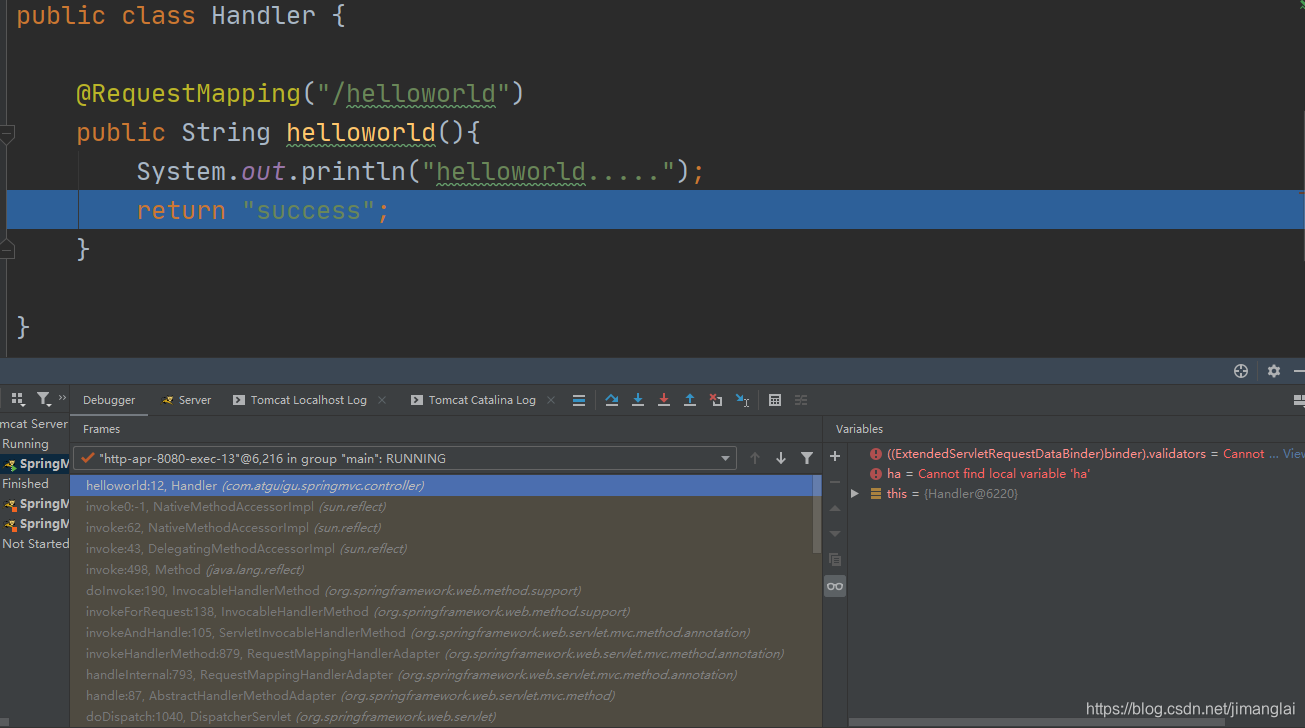

2.点击index页面的helloworld，执行到断点，如下图所示

3.在debugger Frames窗口中，找到如下一行代码：doDispatch(方法):DispatcherServlet(类)

(在debug调试中Frames中的代码执行顺序是从下往上的)

4.在doDispatch方法中找到这一行，并打上断点。该方法中的mappedHandler是HandlerExecution的实例。

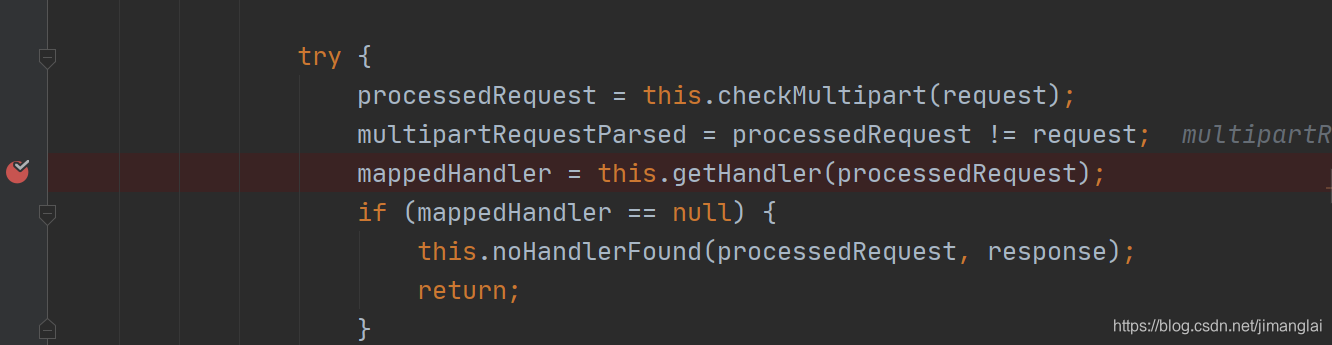

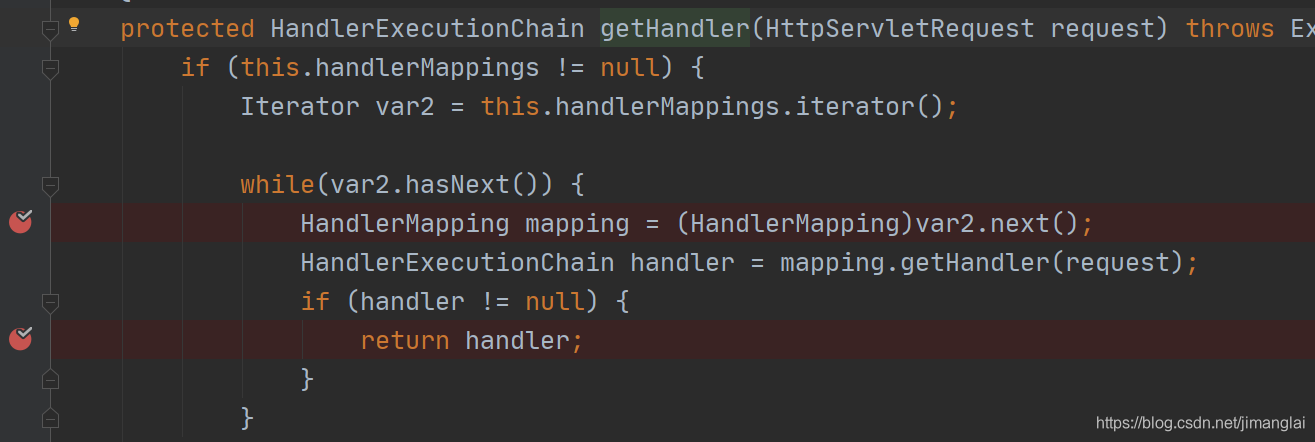

5.点开getHandler方法(Ctrl+鼠标左键)，在下面的两处打上断点。

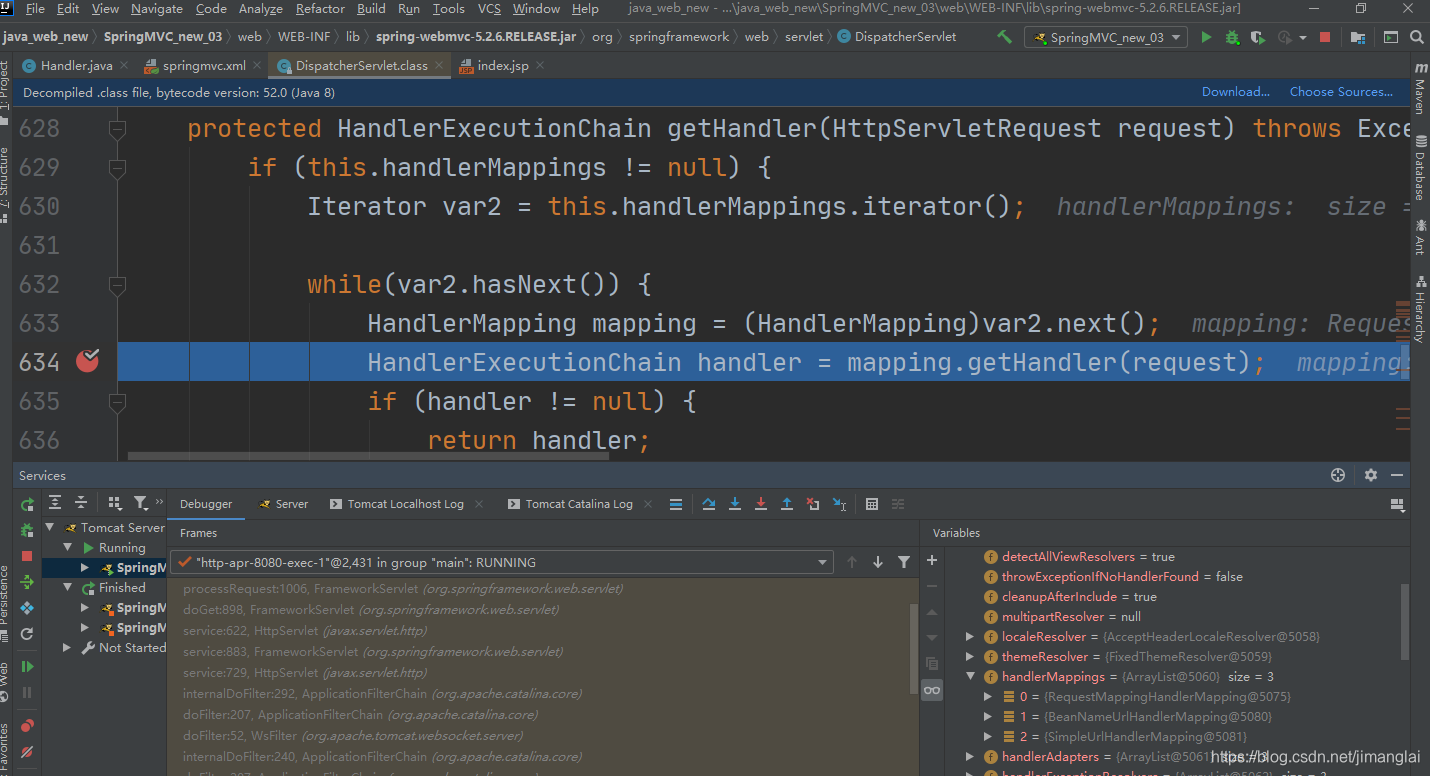

    第一处断点 可以查看HanlderMappings有多少个HandlerMapping。

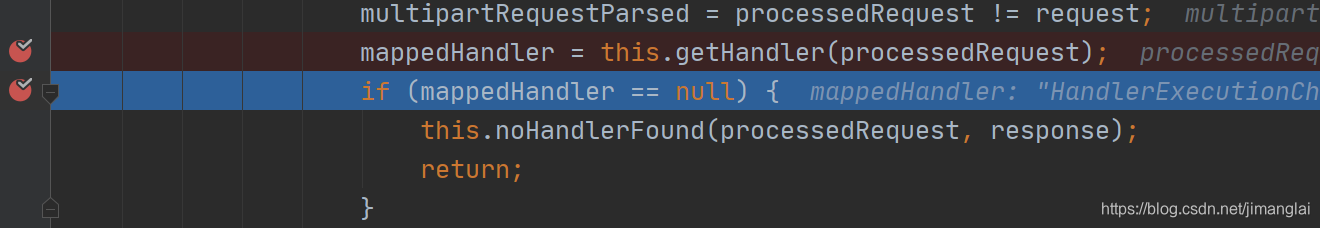

    第二处断点  可以查看根据哪一个HandlerMapping生成的HandlerExecutionChain实例

6.在getHandler()的下一行打上断点

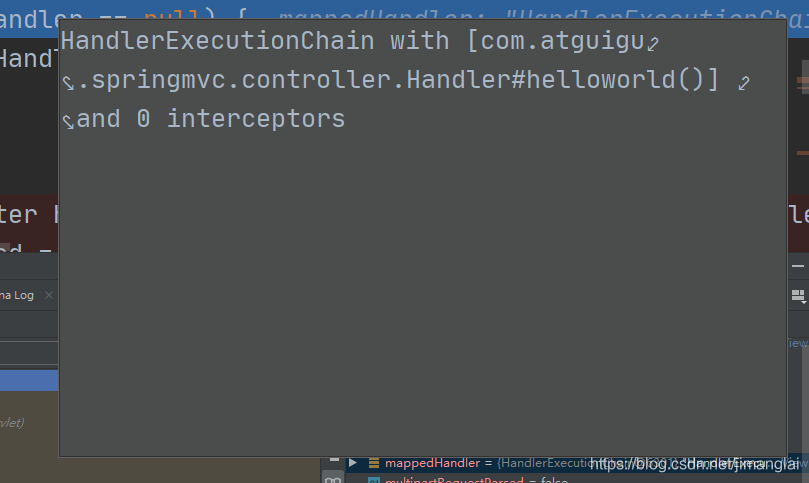

返回的HandlerExecutionChain实例如下图所示

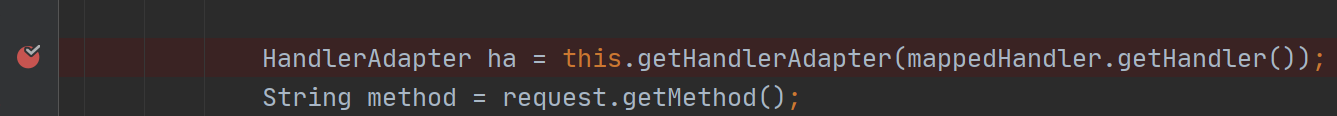

7.根据HandlerExecutionChain实例，得到HandlerAdapter

}

5.如果成功获得HandlerAdapter后，此时将开始执行preHandler()方法(前提是定义了拦截器)

6.提取request中的模型数据，填充目标方法的入参，开始执行目标方法，处理请求。(可能会用到HttpMessageConveter@RequestBody@ResponseBody，数据类型转换，数据类型格式化(配置FormattingConversionService)，数据验证JSR303用hibernate validator实现)

7.Handler执行完成后，向DispatcherServlet返回一个ModelAndView对象

8.执行拦截器的postHandle()方法

{

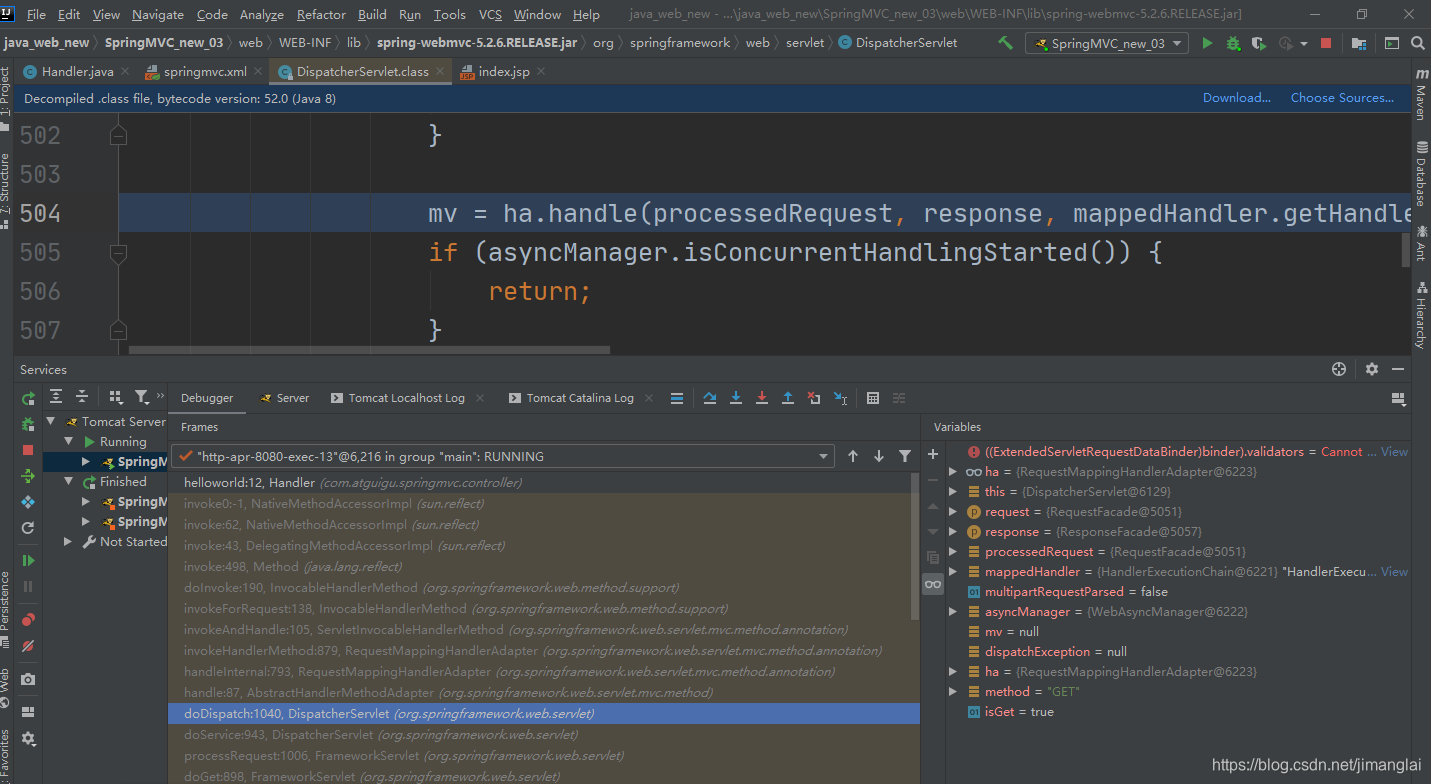

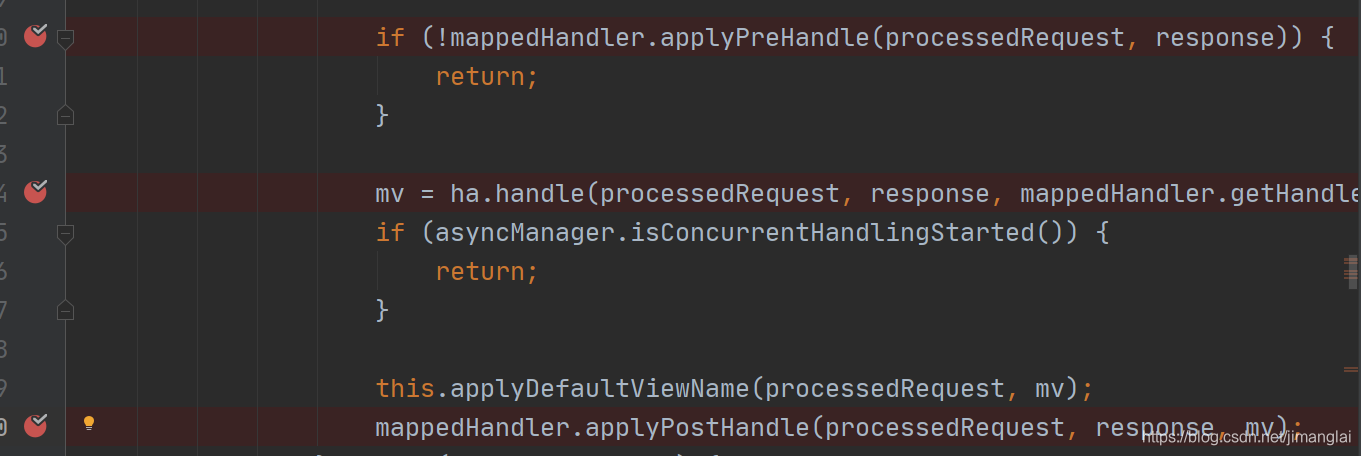

5，6，7，8的断点图如下图所示

}

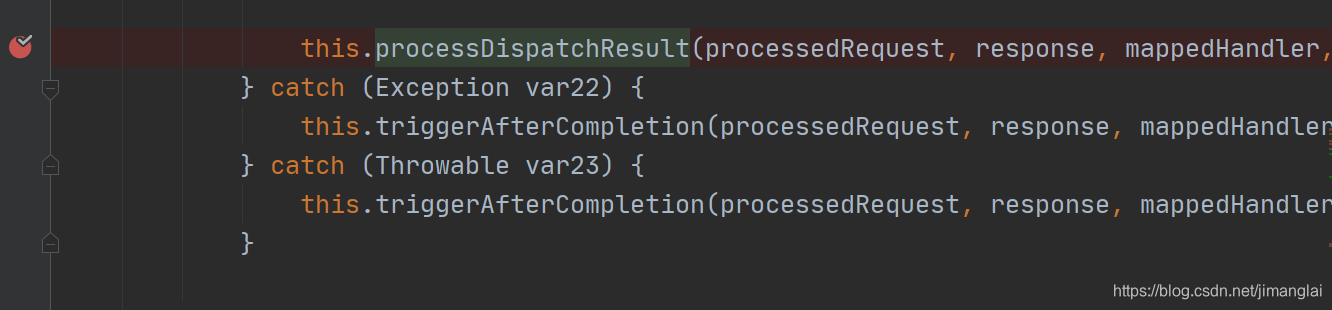

9.执行processDispatchResult()方法

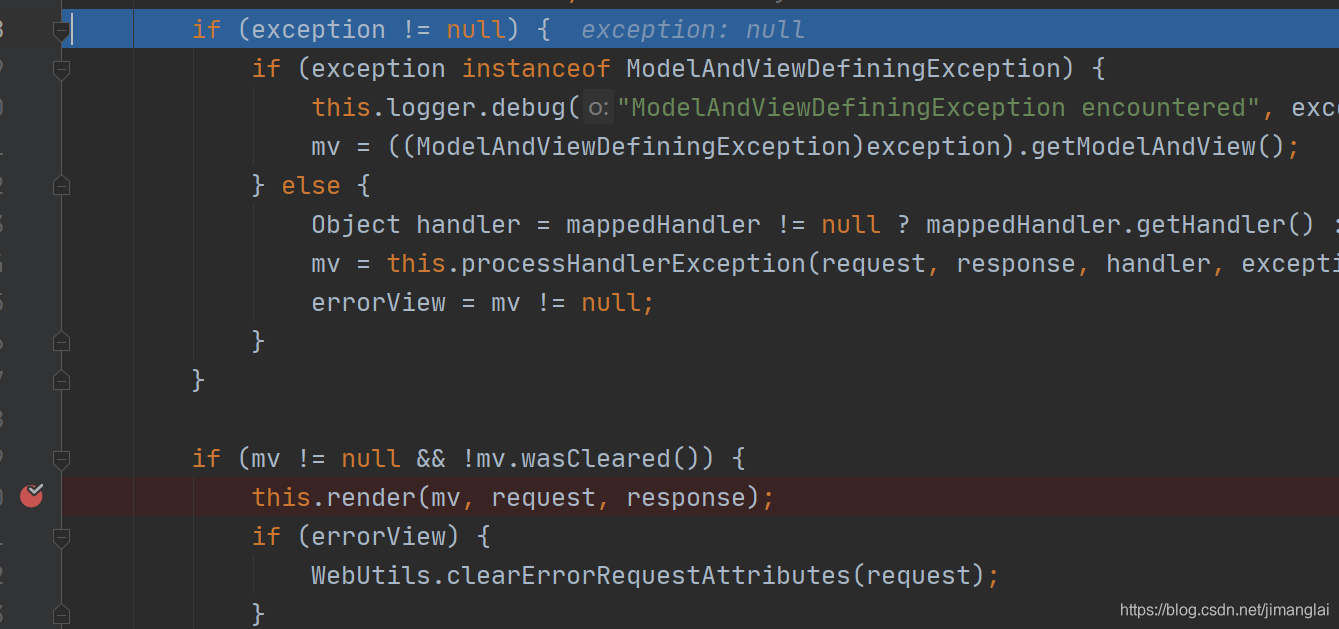

10.进入processDispatchResult()方法，先判断是否有异常(如果有异常就用handlerExceptionResolver解决)，在进行渲染

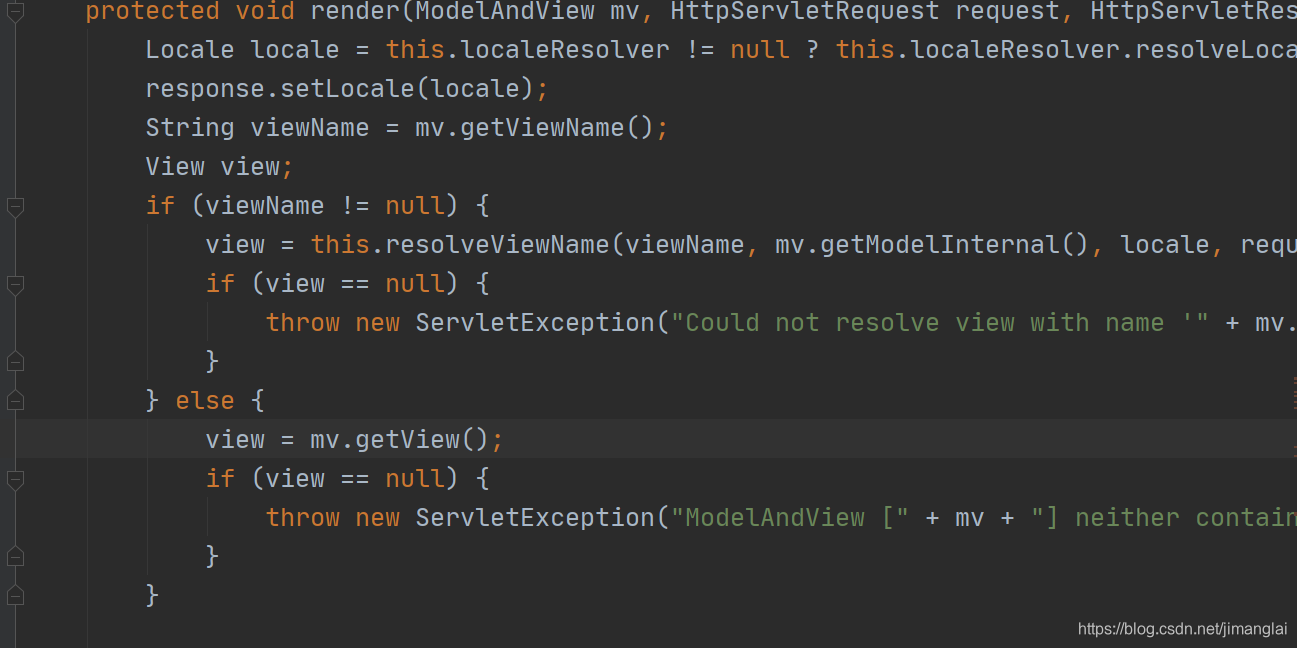

11.进入render()方法内部通过视图解析器(一般都是InternalResourceViewResolver)解析ModelAndView，从而确定跳转的view。

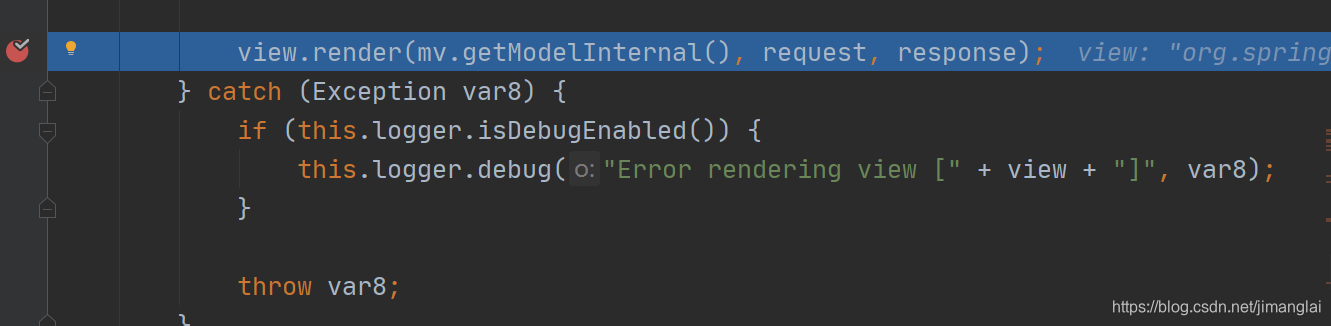

12.往下走，调用view.render()方法。

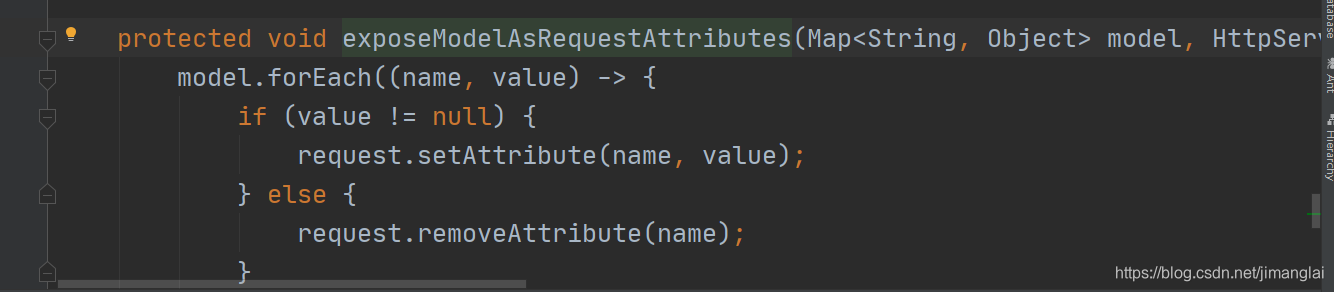

13.在view.render()方法中会通过调用AbstractView类中的exposeModelAsRequestAttribute()方法，将ModelAndView中的model放入到request域中

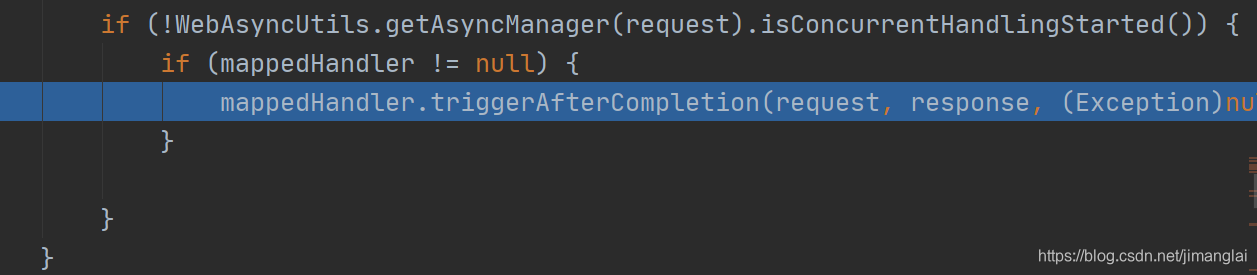

14.最后调用afterCompletion()方法 (该方法在processDispatchResult中)



到此结束。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
