SFP、SFP＋、SFP28、QSFP＋和QSFP28光模块之间区别

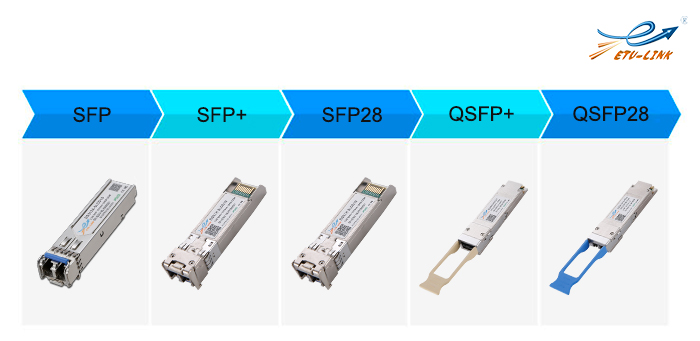

SFP、SFP+、SFP28、QSFP+和QSFP28这些都是光模块的封装类型，这些可热拔插光模块都可用于连接网络交换机和其他网络设备（如服务器等）进行数据传输。在弄清楚这些封装类型的区别之前，需要了解SFP，SFP+，SFP28，QSFP和QSFP28这些封装是什么，下面就给大家分别介绍下这些封装类型。

1、SFP

SFP是SMALL FORM PLUGGABLE（小型可插拔）的缩写，可以简单的理解为GBIC的升级版本，它的体积只有GBIC模块的1/2。这种设计极大地增加了网络设备的端口密度。SFP封装光模块的传输速率有155M、1.25G、2.5G等，接口类型主要以LC接口为主，一般用在SONET/SDH网络、百兆/千兆以太网以及其他低速传输应用。

2、SFP+

SFP+与SFP外观尺寸相同，SFP+封装光模块的传输速率有6G、8G、10G等，采用该封装类型的有6G/8GFC光模块、10G光模块、10G电口模块、10G DAC高速线缆以及10G AOC有源光缆。SFP+系列产品主要用于数据中心10G（10GBASE-SR）以太网链路中。

3、SFP28

SFP28是SFP+的加强版，和SFP+具有相同的尺寸，但其能支持单通道25Gb/s的速率。SFP28为10G-25G-100G网络升级提供了一种高效的解决方案，可满足下一代数据中心网络持续增长的需求。

4、QSFP+

QSFP+封装能同时支持4通道传输，每条通道数据速率为10Gbit/s，通过4个通道实现40Gbps传输速率。与SFP+相比，QSFP+光模块的传输速率可达SFP+光模块的四倍，在部署40G网络时可直接使用QSFP+光模块，从而在有效节省成本的同时提高端口密度。

5、QSFP28

QSFP28封装类型是为满足100G应用需求而产生的，它能同时支持4通道传输，每条通道数据速率为25Gbit/s，通过4个通道实现100Gbps传输速率。可满足100G以太网（4×25Gbps）与EDR InfiniBand的应用需求。

分别介绍完5种封装类型后，给大家说明下这几种封装类型的一些差异。从速率方面来看，SFP是速率一般为3G以下的光模块封装类型；SFP+是速率为6G-16G光模块的封装类型；SFP28是速率为25G/32G光模块的封装类型；QSFP+是速率为40G/56G光模块的封装类型；QSFP28是速率为100G的光模块封装类型。

从内置光器件数量来看，SFP、SFP+、SFP28内置单个激光器和单个探测器，而QSFP+、QSFP28内置4通道激光器阵列和4通道探测器阵列。并且这5种封装类型的接口协议都有所不同。

以上就是对5种封装类型差异的介绍，从封装尺寸上来看，SFP、SFP+、SFP28的尺寸小于QSFP+、QSFP28（两者尺寸相同）的尺寸，通过比较SFP、SFP+、SFP28与SFP+、QSFP28的传输速率和尺寸大小，我们可以看出光模块发展的主要驱动力在于追求小尺寸的同时实现更高带宽。

补充介绍SFP+与SFP、XFP、QSFP、QSFP+的区别：

SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的"光学性能"。 可用的光学SFP模块一般分为如下类别： 850纳米波长/550米距离的 MMF (SX)、 1310纳米波长/10公里距离的 SMF (LX)、 1550 纳米波长/40公里距离的XD、 80公里距离的ZX、 120公里距离的EX或EZX， 以及DWDM。 SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。 商用SFP收发器能够提供速率达到4.25 G bps。10 Gbps 收发器的几种封装形式为XFP，以及与SFP封装基本一致的新的变种"SFP+"。 GBIC(Gigabit Interface Converter的缩写)，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。SFP （Small Form-factor Pluggable）可以简单的理解为GBIC的升级版本。 SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现 10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。SFP凭借其小型化低成本等优势满足了设备对光模块高密度的需求，从2002年标准推出，到2010年已经取代XFP成为10G 市场主流。     SFP+光模块优点：      1、SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同）；      2、可以和同类型的XFP,X2,XENPAK直接连接；      3、成本比XFP,X2,XENPAK产品低。     SFP+和SFP的区别：      1、SFP 和SFP+ 外观尺寸相同；      2、SFP协议规范：IEEE802.3、SFF-8472 ；      SFP+ 和XFP 的区别：     1、 SFP+和XFP 都是10G 的光纤模块，且与其它类型的10G模块可以互通；     2、 SFP+比XFP 外观尺寸更小；     3、 因为体积更小SFP+将信号调制功能，串行/解串器、MAC、时钟和数据恢复(CDR)，以及电子色散补偿(EDC)功能从模块移到主板卡上；      4、 XFP 遵从的协议：XFP MSA协议；     5、SFP+遵从的协议：IEEE 802.3ae、SFF-8431、SFF-8432；     6、SFP+是更主流的设计。     7、 SFP+ 协议规范：IEEE 802.3ae、SFF-8431、SFF-8432。   QSFP: 　　Quad Small Form-factor Pluggable 　　四通道SPF接口(QSFP)，QSFP是为了满足市场对更高密度的高速可插拔解决方案的需求而诞生的。 　　这种4通道的可插拔接口传输速率达到了40Gbps。很多XFP中成熟的关键技术都应用到了该设计中。 　　QSFP可以作为一种光纤解决方案，并且速度和密度均优于4通道CX4接口。 　　由于可在XFP相同的端口体积下以每通道10Gbps的速度支持四个通道的数据传输，所以QSFP的密度可以达到XFP产品的4倍，SFP+产品的3倍。具有4通道且密度比CX4高的QSFP接口已经被InfiniBand标准所采用。   QSFP+: Quad Small Form-factor Pluggable Plus 四小体积可插入(QSFP +)的解决方案是专为高密度的应用程序。系统组件的包括电磁干扰(EMI)屏蔽,活跃的光缆(AOC)、被动铜电缆组件,活跃的铜电缆组件,光学MTP电缆组件,光学回环,主机连接器,连接器和笼子层叠式集成。 SFF - 8436的文档指定一个无线电收发机机械形式因素与闭锁机制,host-board electrical-edge连接器和接口。热插拔的收发器集成了4传送和接收通道4。莫仕的QSFP +收发器可以取代4标准SFP +收发器。结果是更大的端口密度和整个系统的成本节约超过传统SFP +产品。QSFP +线缆组件被设计提供叠起来连接器配置在极高密度的需求。这个系统将支持10 G以太网,光纤通道,InfiniBand *,SAS和SONET / SDH标准使用不同的数据率选项。 包括InfiniBand *单独的数据率(SDR),双数据率(DDR)和四数据率(报告),以太网系统(10 ~ 40 gbp s),光纤通道(8、10 gbp s),SAS(12 gbp s)。
