1，需求

用户需求：实用工具，可用于调试/测试多音频硬件设备、蓝牙无线扩音器、指定设备录音等。

系统需求：实现多个设备之间音频流的任意流动，包括麦克风（手机、蓝牙耳机、有线耳机）到扬声器（手机、蓝牙耳机、有线耳机）、麦克风到文件、文件到扬声器的音频流动。用户可任意选择输入/输出音频设备。支持单输入流多输出流。可视化声音。

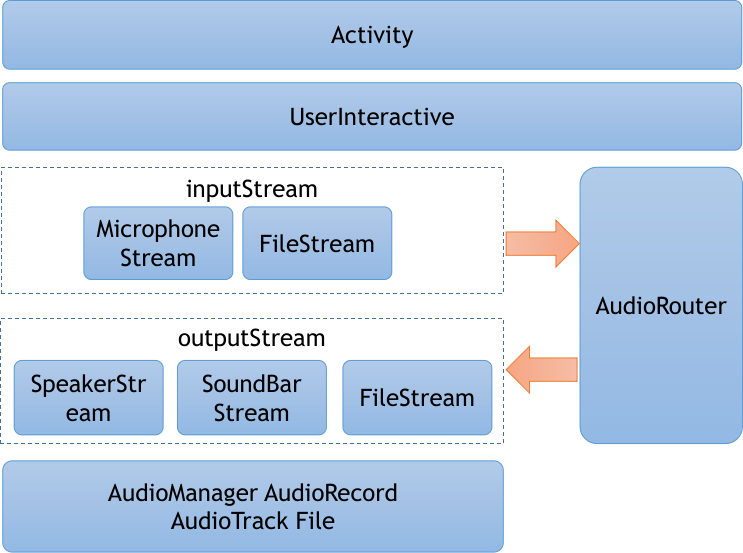

2，架构设计

设计原则：

用户界面与功能模块解耦
各种类流统一接口
层次化

Activity是用户界面。
UserInteractive是UI适配层，对于功能模块来说接口不变；
AudioRouter是流的流向管理，支持单输入流多输出流；
FileStream是文件流，可以输出（录音文件播放）也可以输入（录音保存）；
Microphone是麦克风设备流；
Speaker是扬声器流，用于通过Bar显示声音强度；
SoundBar是声音强度可视化组件；

3，实现

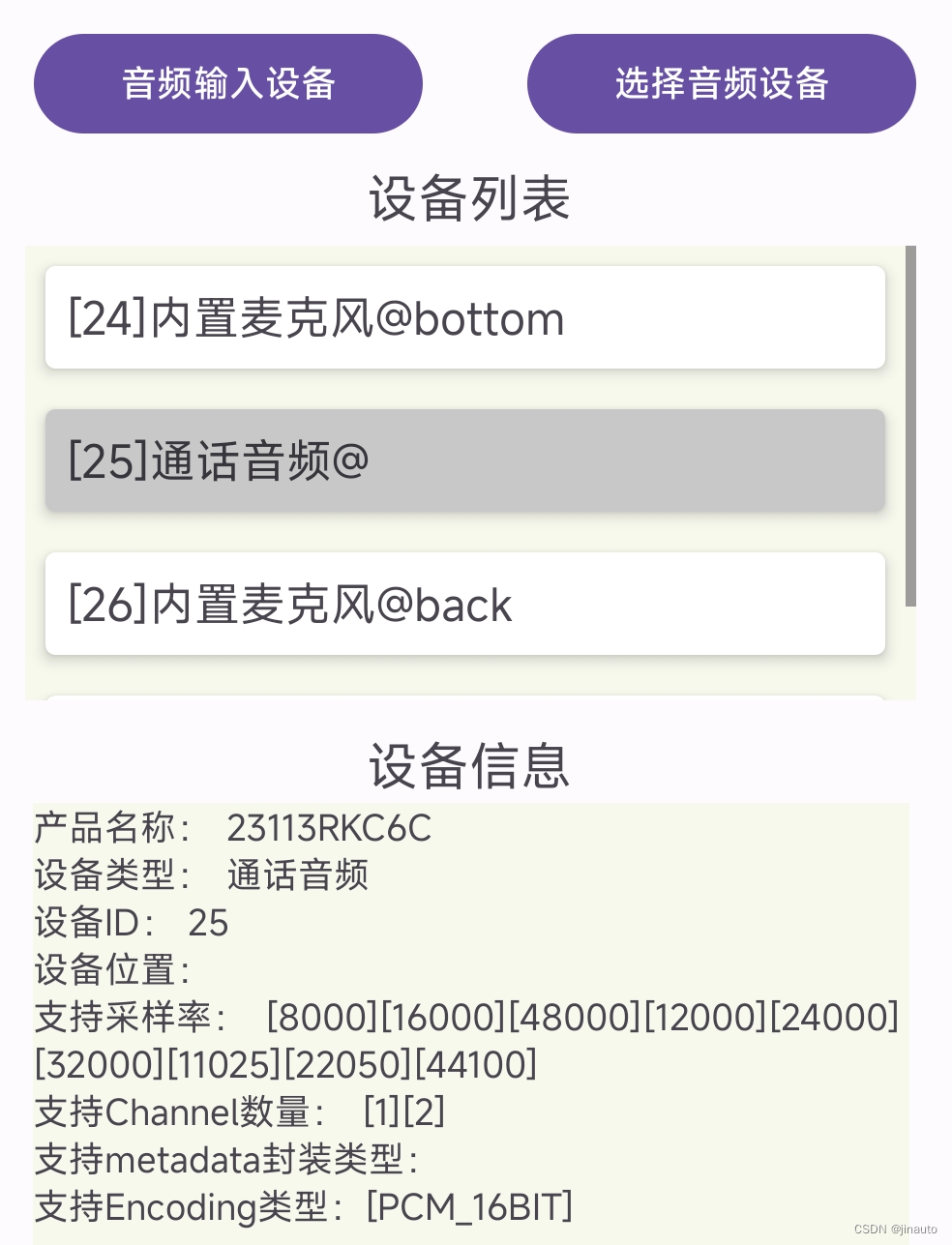

输入设备选择

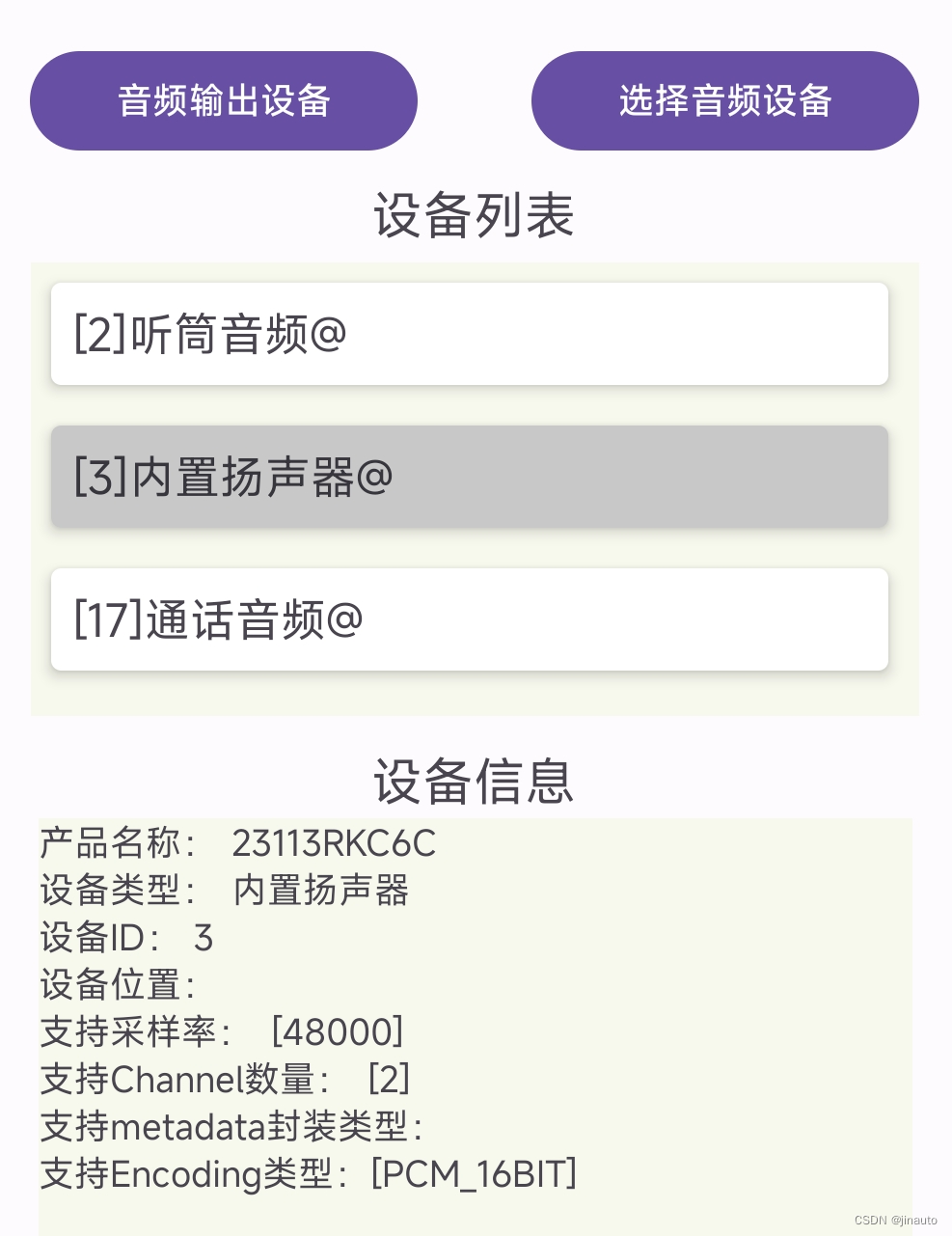

输出设备选择

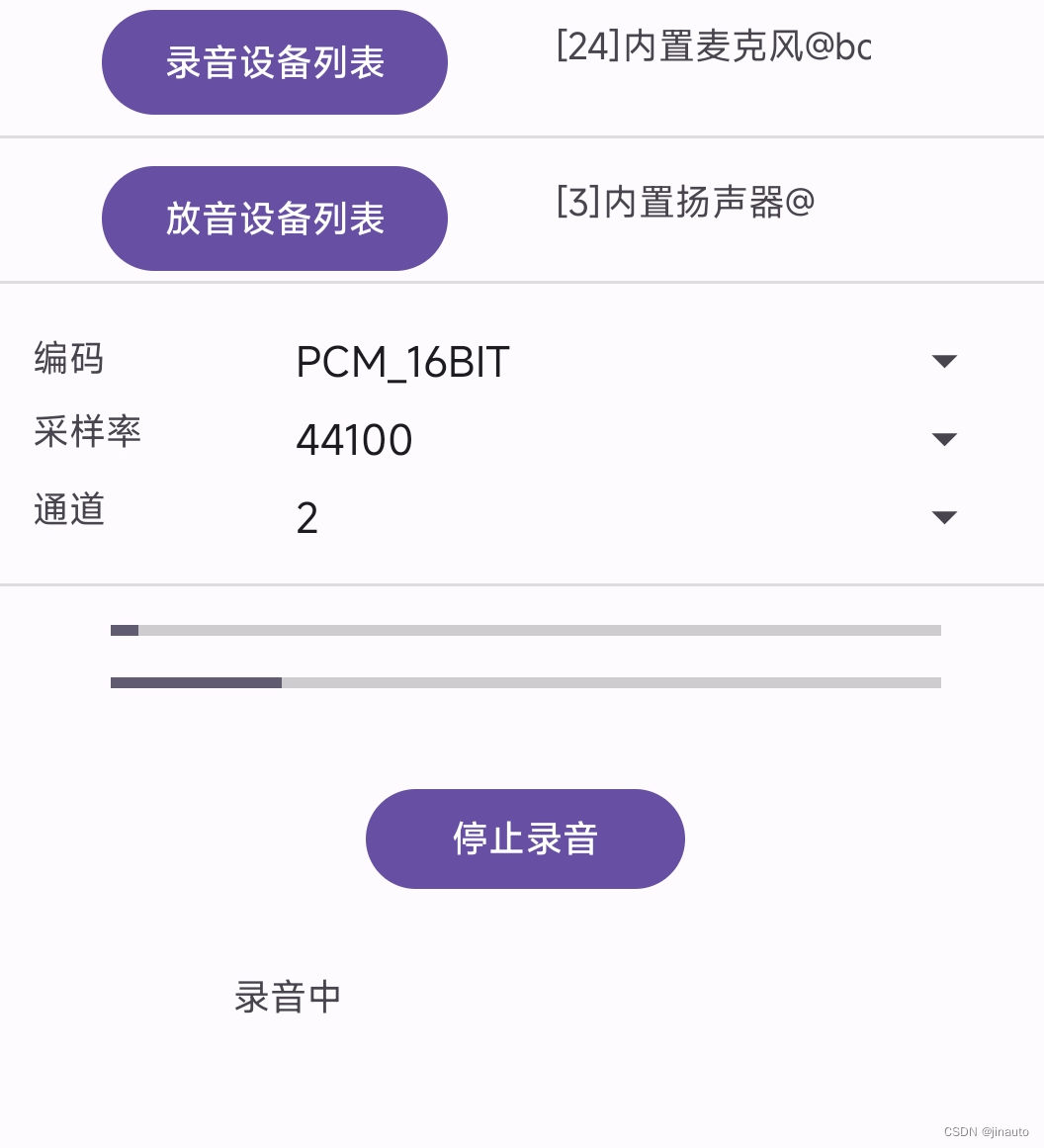

音频流转发

实践发现，不同手机的音频配置不样同。而DeviceInfo输出的详细信息，有可能和打开AudioRecord或AudioTrack配置对不上，比如我手K70手机中，内置麦克风详细信息显示支持单声道，实际不支持单声道。

4，接口代码

public interface UserInteractive {

    interface UserEventListener {
        void onEventListener();
    }

    public ProgressBar[] getProgressBars();

    public AudioDeviceInfo getInputDeviceInfo();
    public AudioDeviceInfo getOutputDeviceInfo();

    public void setStartRoutingListener(UserEventListener listener);
    public void setStopRoutingListener(UserEventListener listener);

    public void setViewStatus(String status);

    public void OnStatusChanged(int status);

    public int getAudioFormat();
    public int getAudioSampling();
    public int getAudioChannel();

    public AudioManager getAudioManager();

}

public interface StreamRouter {

    void registerInputStream(AudioStream input);

    void registerOutputStream(AudioStream output);

    void startStreamRouting();

    void stopStreamRouting();

    int getRoutingStatus();
}

public interface AudioStream {

    public int init() throws Exception;
    public int readData(byte[] streamData, int size);
    public int writeData(byte[] streamData, int size);

    public int release();
}

Mainacitivy实现UserInteractive

class MainActivity extends AppCompatActivity implements UserInteractive

麦克风、声音指示条、扬声器实现了AudioStream

class MicrophoneStream implements AudioStream
class SoundBarStream implements AudioStream
class SpeakerStream implements AudioStream

AudioRouter实现了StreamRouter

class AudioRouter implements StreamRouter
