visio2013-软件UML序列图02

Visio2013绘制软件UML序列图

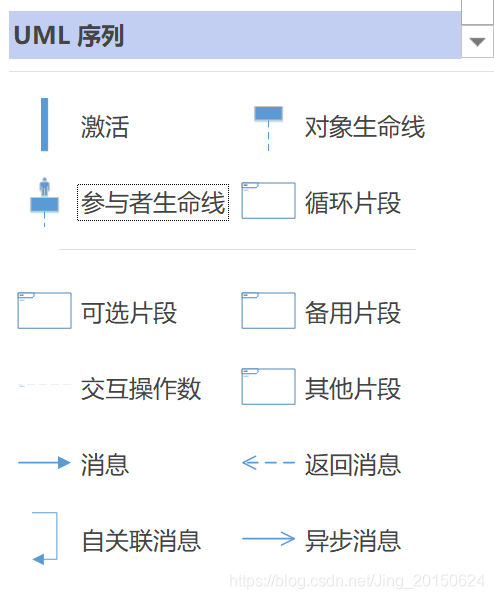

• 绘图形状选择

  1. 图形选择

     2. 子图说明

            自关联消息：自身调用自身的方法。即自我调用的同步消息。

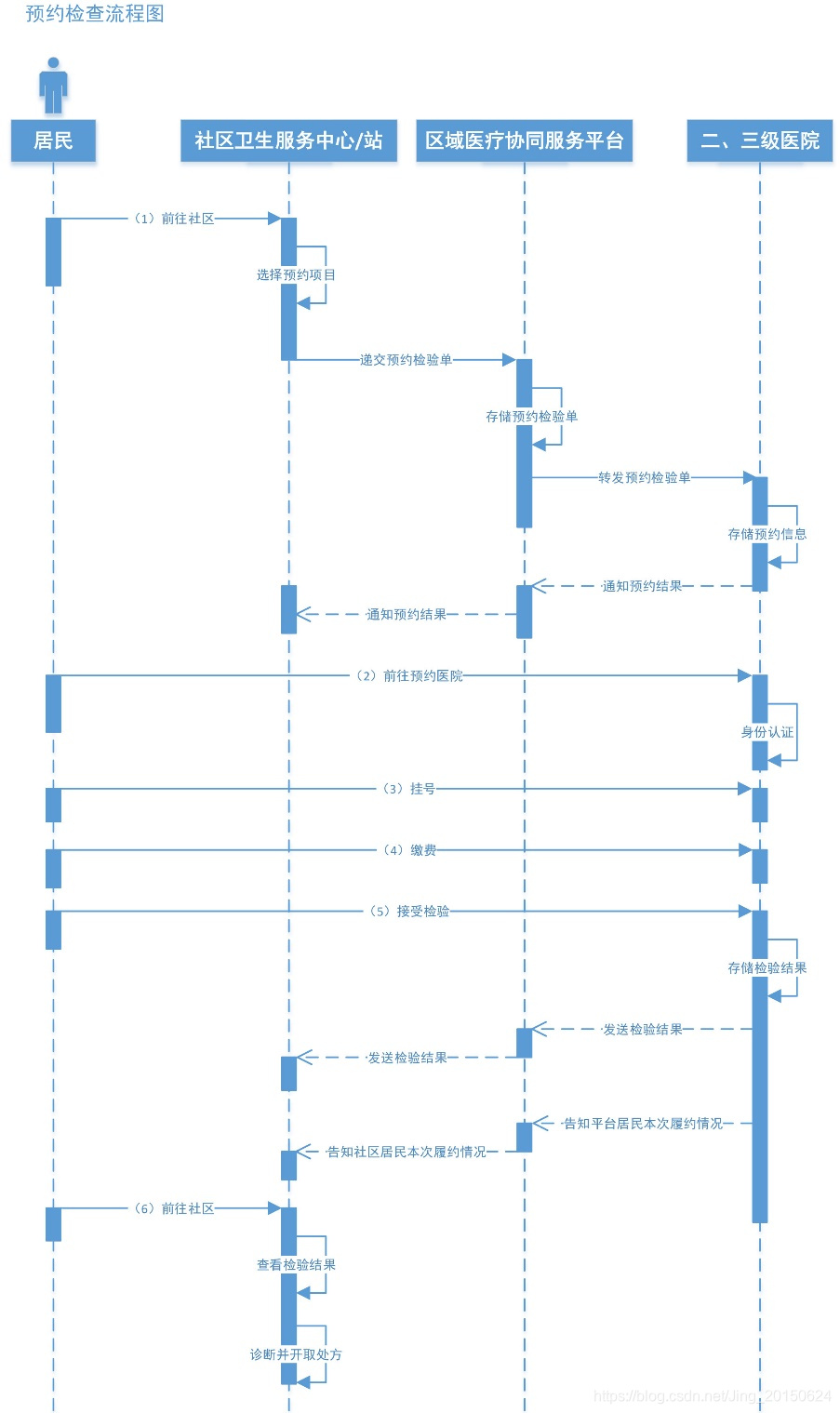

• 完成图

• 流程说明

1. 居民前往社区进行项目预约—选择好项目后预约检验单会上传到区域医疗服务平台—存储好预约检验单后转发到医院—医院收到且存储信息—发送预约结果至社区卫生服务中心；
2. 居民去预约过的医院并进行身份认证；
3. 居民挂号；
4. 居民缴费；
5. 居民接受检验—医院存储结果并同居民履约情况一起发送到社区中心；
6. 居民前往社区中心查看检验结果并开取处方。

• 问题思考

        无

• 序列图参考

1. 参考路径：

        百度图片搜索“visio2013画uml序列图”，找到对应图片。

        序列图来源：https://m.book118.com/html/2016/0520/43427998.shtm?code=031yWjGa1J1PhB0qV2Ia1cEJXB1yWjGn

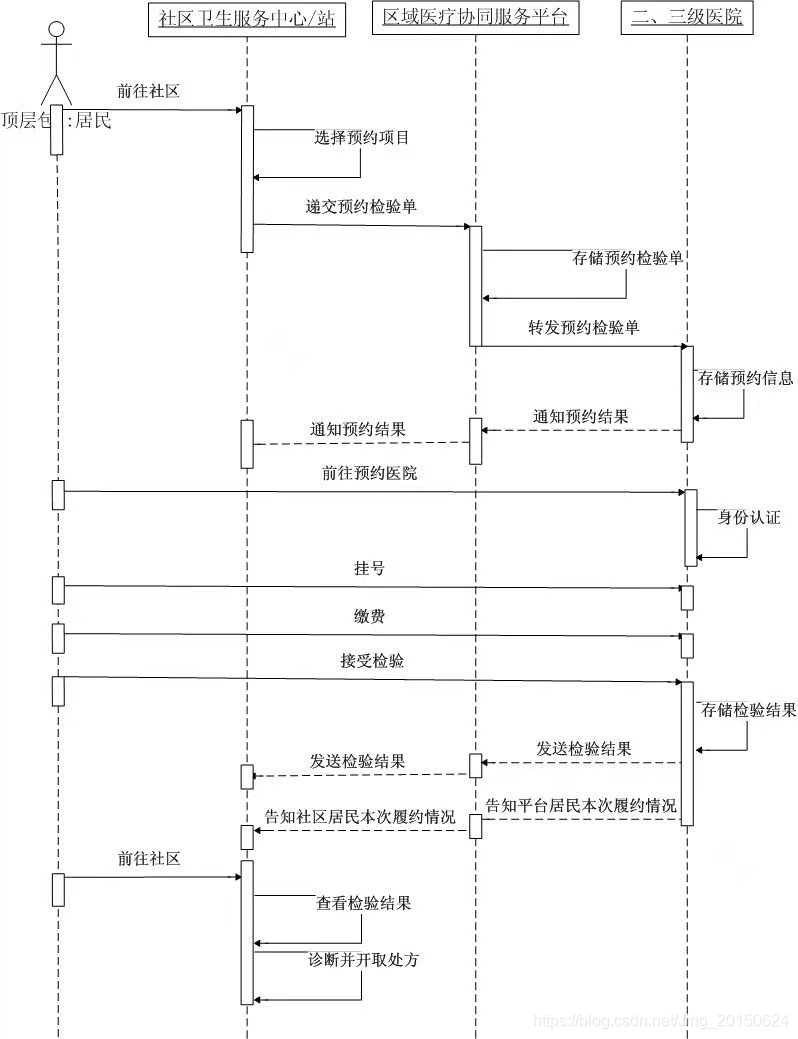

1. 参考图：
