空调系统匹配理论计算

压焓图，指压力与焓值的曲线图。压-焓（LgP-E）图中共有八种线条：等压线P(LgP) 、等焓线（Enthalpy) 、饱和液体线（Saturated Liquid) 、等熵线（Entropy）、等容线（Volume） 、干饱和蒸汽线(Saturated Vapor) 、等干度线(Quality) 、等温线（Temperature)，除了饱和液体线和饱和蒸汽线外，其他六条线均对应制冷剂的六个状态参数，任何两个参数确定，该点制冷剂的状态即可确定，同时可通过压焓图确定其他参数。

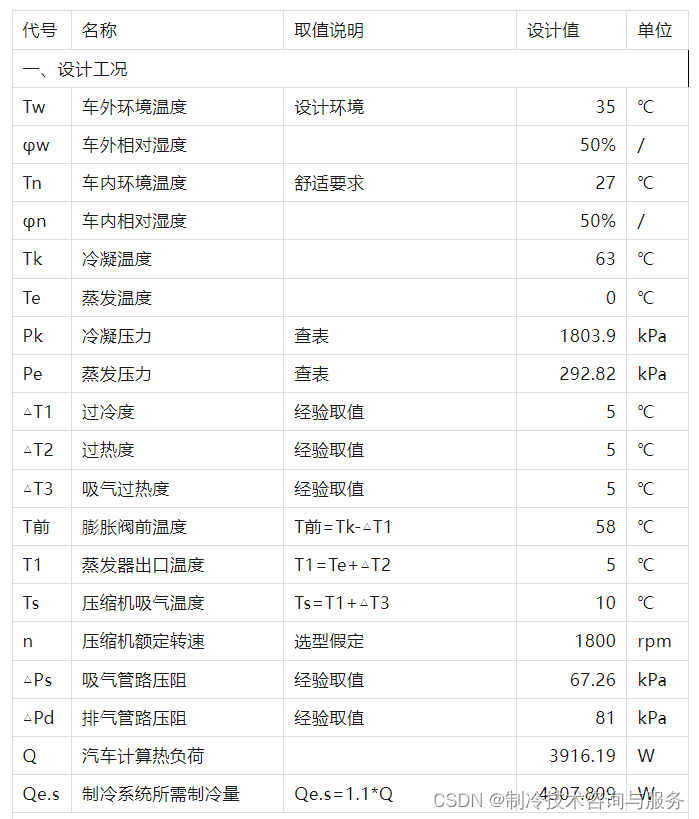

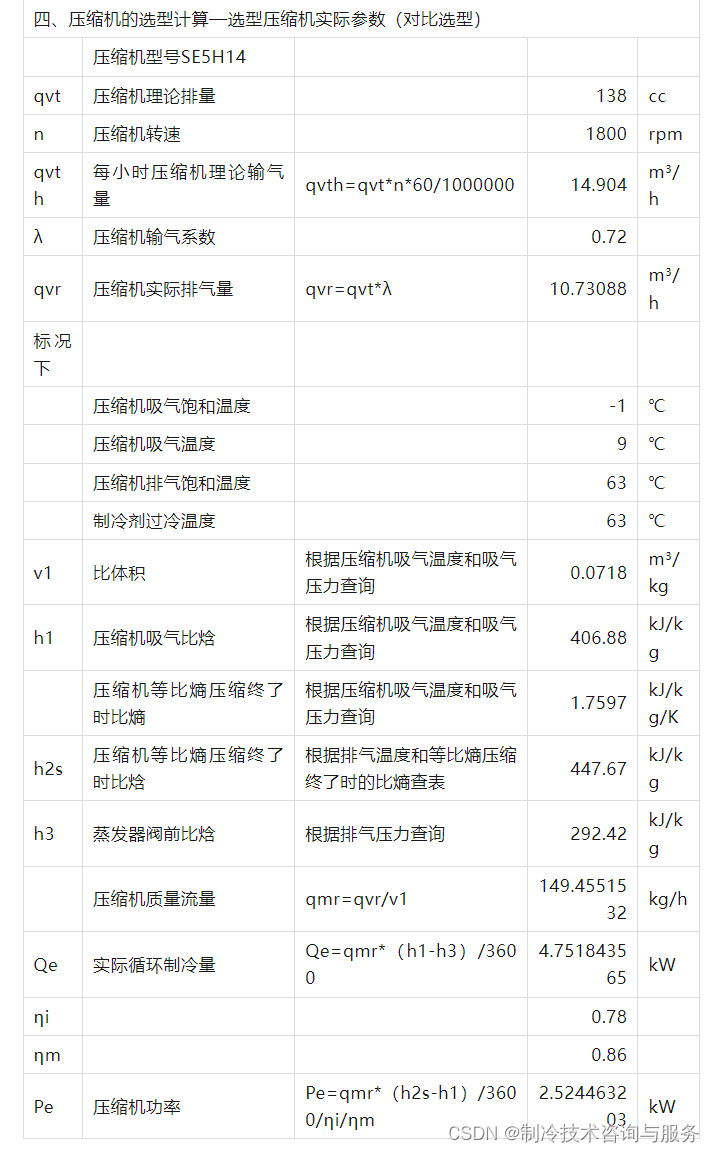

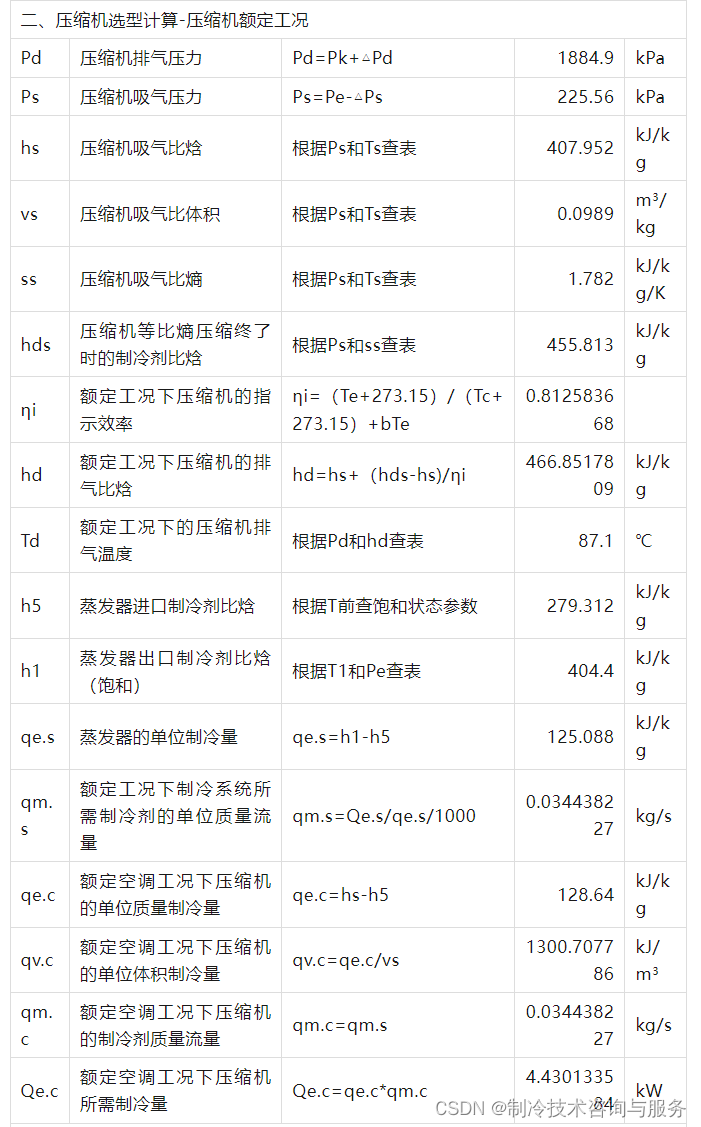

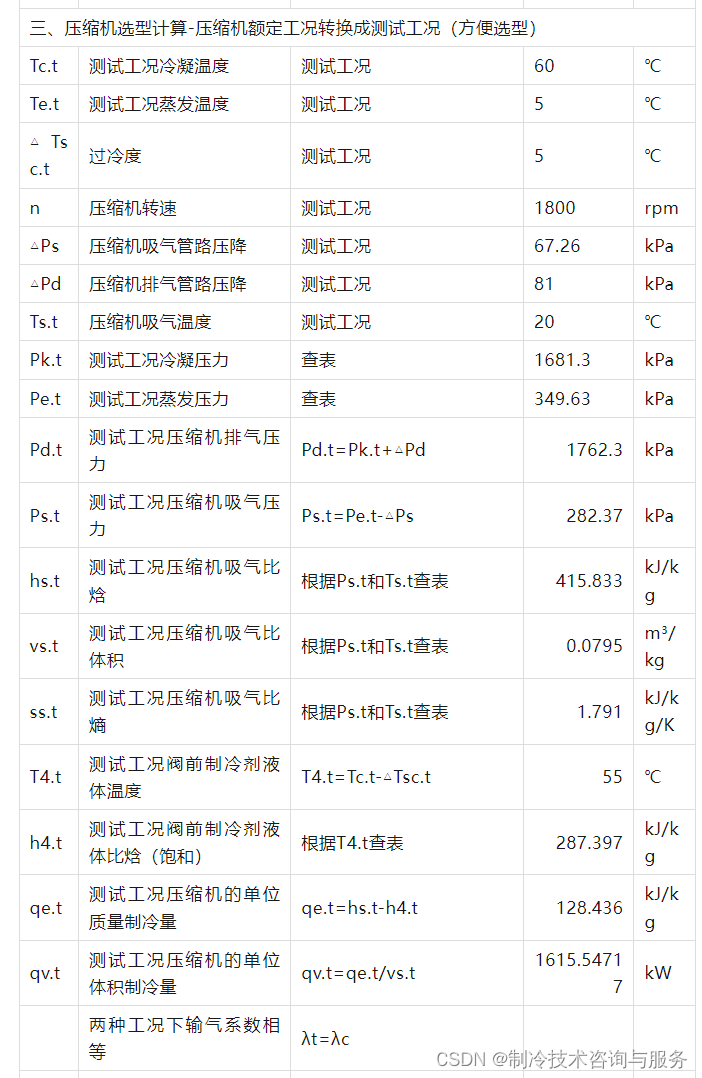

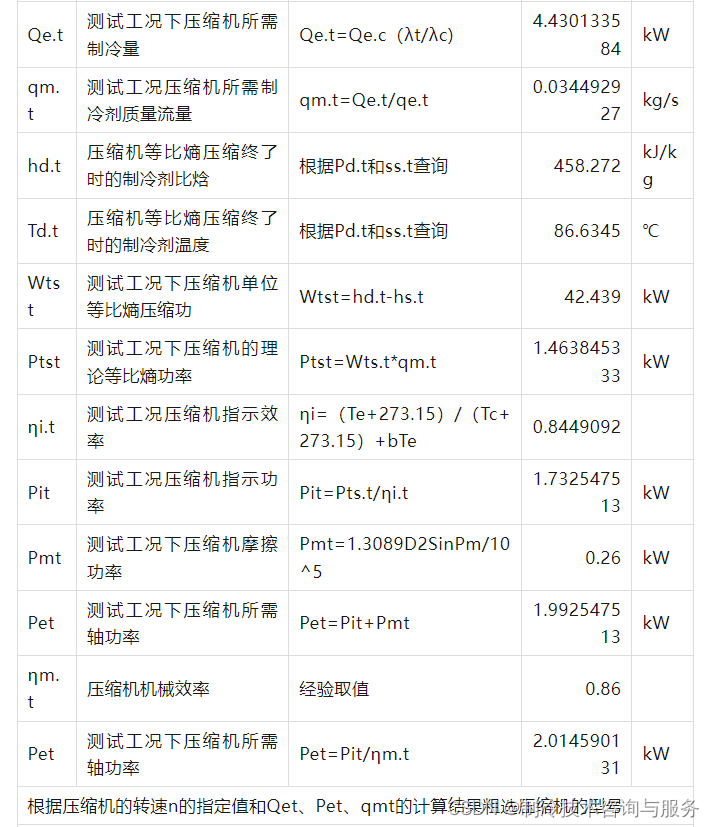

    空调系统匹配计算即通过假定工况条件，结合经验值，同时运用压焓图，即可确定蒸发器、冷凝器、压缩机进出口状态，完成初步的系统理论匹配
