制冷系统12大阀件的详细图文介绍

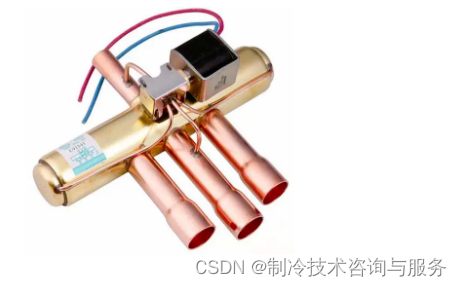

四通阀，液压阀术语，是具有四个油口的控制阀。

四通阀工作原理：
当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。

闸阀(gatevalve)是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。

闸阀特点：
闸阀只能全开和全关，启闭件是闸板，运动方向与流体方向相垂直，方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52‘。改善闸阀的工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
热力膨胀阀是通过控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。

热力膨胀阀作用：
热力膨胀阀实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量;热力膨胀阀可以最佳的方式给蒸发器供液，保证蒸发器出口制冷剂蒸汽的过热度稳定，感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度，通常充注着与制冷系统内部相同的制冷剂，从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力；通过
