毛细管的工作原理

毛细管的工作原理：

毛细管是制冷系统常用的节流装置，毛细管一般指内径为0.4~2.0mm的细长铜管。

作为制冷系统的节流机构，毛细管是最简单的一种，因其价廉、选用灵活，故广泛用于小型制冷装置中，最近在较大制冷量的机组中也有采用，如10匹柜机采用了，甚至在更大的单冷系统也有用到，某公司40KW的水冷柜机机组中也有采用。
节流装置主要是通过制冷剂在装置内流动的压降来控制蒸发器所需的制冷剂流量。

毛细管（虽然叫毛细管，但其实并不会有毛细作用）其实只是一段内径比较小的铜管，它一头连接冷凝器出口（一般在毛细管入口会加一个过滤器，以防毛细管堵塞），另一头连接蒸发器入口，这种结构因为没有热交换，叫绝热毛细管。

在一些冰箱制冷系统中，毛细管和回气管是焊在一起的，它们之间有热交换，叫放热毛细管。

高压制冷剂液体在管内流动，因为毛细管的内径比较小，一般中小型制冷装置常用为0.4—2.5mm，所以压降比较大，因此可以通过更改毛细管尺寸来变更制冷剂流动的压力降，从而达到控制流量的目的。
常用的毛细管的规格有：

1.24mm、1.37mm、1.63mm。

定制的毛细管规格有：

1.8mm、2.1mm、2.4mm

还有6mm、8mm的铜管也可做较大系统节流用等。
二、毛细管的工作过程：

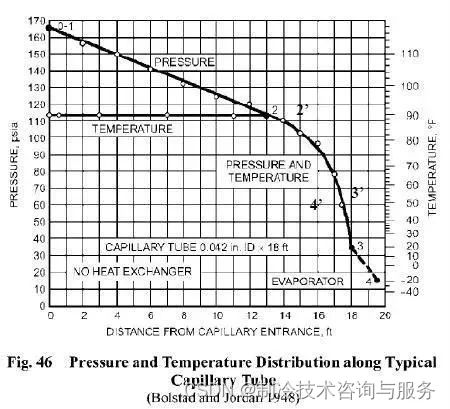

下图是常用的描述制冷剂在毛细管中沿长度方向流动状态的曲线图：
<
