空气源热泵三联供图文详解

一、什么是三联供？什么是空气源热泵三联供？

这里所说的三联供是可以提供空调、地暖和热水三种功能的热泵机组。也称为三联供热泵、三联供空调、冷暖热水三联供、空调地暖热水三联供、空调热水三联供、热水空调三联供、空调地暖热水三用机、空调热水机、空调热水一体机、冷气热水机、空调热水器、三合一热泵等等。

空气源热泵三联供是根据热源来划分的三联供系统，也被称为空气能三联供、空气源空调热水机、空气源热泵三用机等等。

二、空气源热泵三联供系统结构与原理

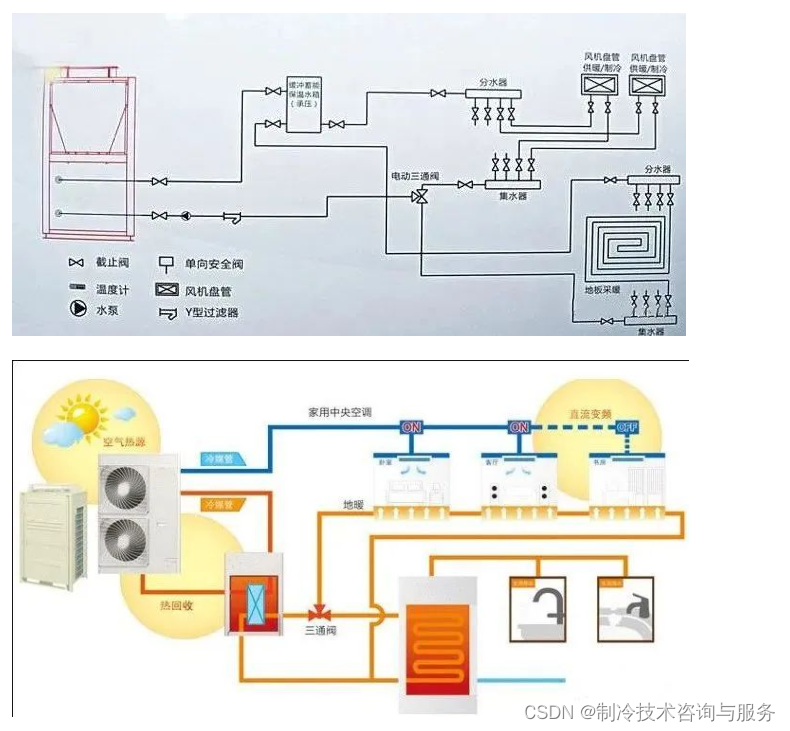

三联供系统包括主机部分（含水泵，膨胀罐等）、室内末端部分（含线控器等）、室内地暖部分（含分水器和温控器等）、中央热水部分（含水箱、回水控制等）。

三联供一般有“制冷”、“制冷兼热水”、“热水”、“制热”、“制热兼热水”五种模式。

单独制热水时：热水换热器配套的循环水泵工作，空调换热器的循环水泵不工作，翅片换热器的风机工作，压缩机运行后工质在热水换热器中放热，在翅片换热器中吸热，形成制热水过程。
制热水兼制冷时：热水换热器配套循环水泵工作，空调换热器的循环水泵工作，翅片换热器的风机不工作，压缩机运行后工质在热水换热器中放热，在空调换热器中吸热，形成制冷兼制热水过程。
单独制冷时：热水换热器的循环水泵不工作，空调换热器的循环水
