工艺管道阀门基础知识及安装要点

管道的分类：

按最高工作压力、最高工作温度、介质、管道材质等因素分类。

设计压力、介质：

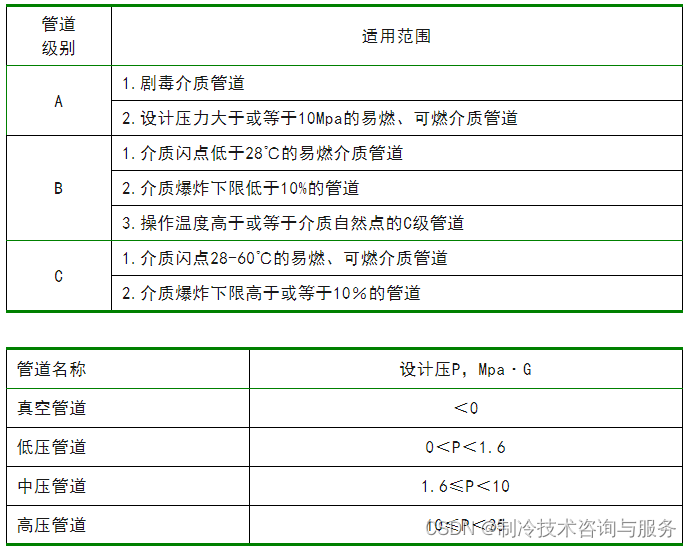

管道

级别

适用范围

A

1.剧毒介质管道

2.设计压力大于或等于10Mpa的易燃、可燃介质管道

B

1.介质闪点低于28℃的易燃介质管道

2.介质爆炸下限低于10%的管道

3.操作温度高于或等于介质自然点的C级管道

C

1.介质闪点28-60℃的易燃、可燃介质管道

2.介质爆炸下限高于或等于10％的管道

管道名称

设计压P，Mpa·G

真空管道

＜0

低压管道

0＜P＜1.6

中压管道

1.6≤P＜10

高压管道

10≤P＜35

低温管道：＜-20℃；常温管道：-20～200℃；高温管道：＞200℃。

公称直径：

用符号DN表示，其后附加公称直径的数值。

公称直径为100mm，用DN100表示。

对于引进装置习惯用英寸表示。

公称直径50mm时，2〞表示。

公称直径的作用是：凡是公称直径相同的管子、管件(法兰、阀门等)均能互相联接。

公称压力：

公称压力是为了设计、制造和使用的方便而规定的一种压力等级

指管内工作介质温度在0～120℃范围内的最高允许工作压力

用符号PN表示，其后附公称压力的数值

公称压力为2.5MPa，用PN2.5表示(老产品有用“kgf/cm2单位，注意识别)，或PN25 bar。

当介质温度大于120℃时，材料的强度下降，实际允许的工作压力要小于公称压力。

如铸铁阀门的公称压力为1MPa，在200℃工作时，其工作压力不能大于0.9MPa。

用于高温介质的管子及管件选用时应查阅有关手册，不能只凭公称压力为选用依据。

壁厚：

常用的管子壁厚表示法有管子表号(Sch.）、壁厚尺寸两种方法。

管子表号(Sch.）是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值表号越大，壁厚越厚。

中国、ISO等钢管标准采用壁厚尺寸表示钢管壁厚系列。

表示方法为管外径×壁厚。

例如：φ60.5×3.5mm。

管道材料等级：

根据设计温度、设计压力和输送介质要求及材料的性能和经济合理性确定

管道和管道组成件的材质、品种和规格型号根据PID上的管道材料等级规定选用

材料等级编码由6部分组成：

J A J R 61

J- 项目代码

A- 压力等级(ASME/ANSI B16.5)

J- 材料代码

R- 法兰面(ASME/ANSI B16.5)

61- 序列号

工厂管道应用条件：

涉及介质种类，有LNG、MDEA、CO2、乙烯、丁烷、低温工艺物料、其他化学物等

介质有一定腐蚀性。

环境温度低。

冷区部分管线温度极低。

管道设计压力Pmax=7.2MPa，设计温度Tmin= -196℃，Tmax=260℃。

管道直径规格为1/2”~48”。

管道材料主要是各种与设计温度相对应的碳钢材料，深冷温度时则采用奥氏体不锈钢。

低温管道的材料应用：

碳钢管在＋5℃至－19℃内处于延性状态，可正常使用，如果使用温度低于或等于－20℃，碳钢管就逐渐变为以脆性状态为主。

低于或等于－20℃的管道属于低温管道。

低温管道选择材料：

第一是“低温脆性”，合理选择“冲击韧性”高的钢板，同时从配管设计
