制冷用气液分离器介绍

一、什么是气液分离器？

制冷系统作为一个整体除了四大件（压缩机、冷凝器、节流装置、蒸发器）以外还有很多附属部件，如今天要介绍的——气液分离器。

什么是气液分离器？

汽液分离器的主要作用是：在启动、运行或融霜（热泵）后制冷剂液体返回时对压缩机保护，主要是通过分离并保存回气管里的制冷剂液体来实现保护。

气液分离器对系统的低压侧提供额外的内部容积，可以暂时储存多余的制冷剂液体，并且也防止了多余制冷剂流到压缩机曲轴箱造成油的稀释。所以它有时也称作低压储液器。

两点值得注意的是：

（1）非共沸制冷剂系统中不应使用汽液分离器。

（2）冷冻油的处理

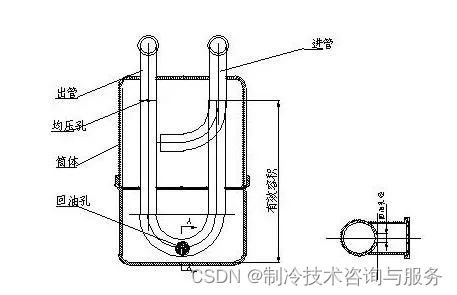

由于在分离制冷剂液体过程中，冷冻油也会被分离出来并积存在气液分离器底部，所以在气液分离器出口管和底部会有一个油孔，保证冷冻油可以回到压缩，从而避免压缩机缺油。气液分离器的基本结构如下图：

气液分离器主要分为立式，卧式和带回热装置，在一些小系统如冰箱，会用一些铜管做一个简单的气液分离器。气液分离器的工作原理是带液制冷剂进入到气液分器时由于膨胀速度下降使液体分离或打在一块挡板上，从而分离出液体。

二、气液分离器 VS 储液器

什么是储液器？什么是气液分离器？它们各自的用途是什么？

1、储液器

从它的名称本身含义就很清楚，是专门用来储存制冷剂液体，提供制冷系统循环所需的供液量，确保制冷
