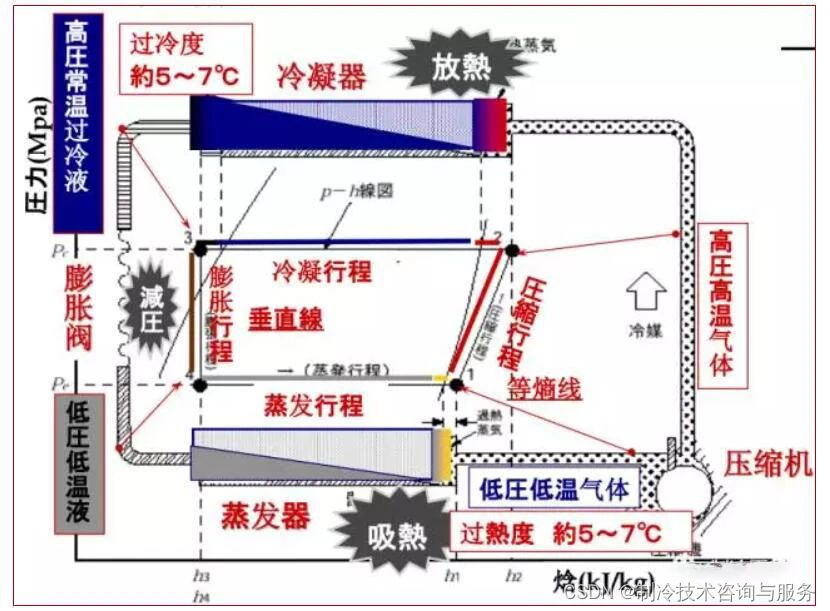

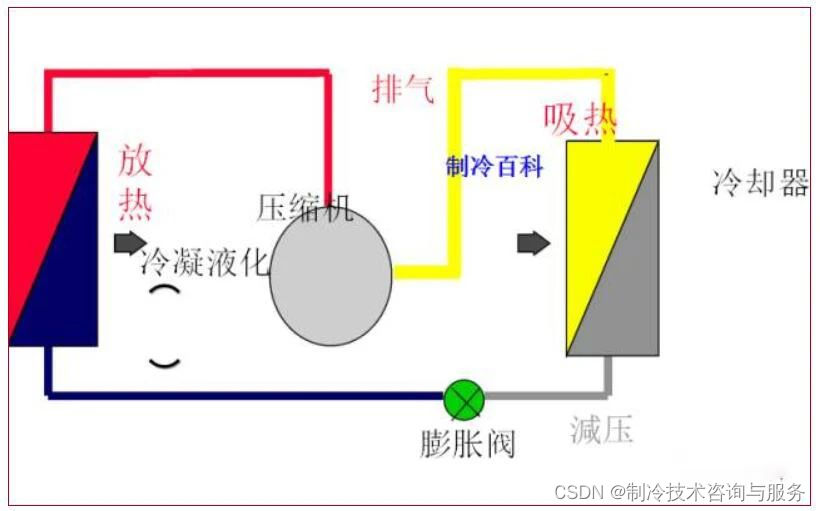

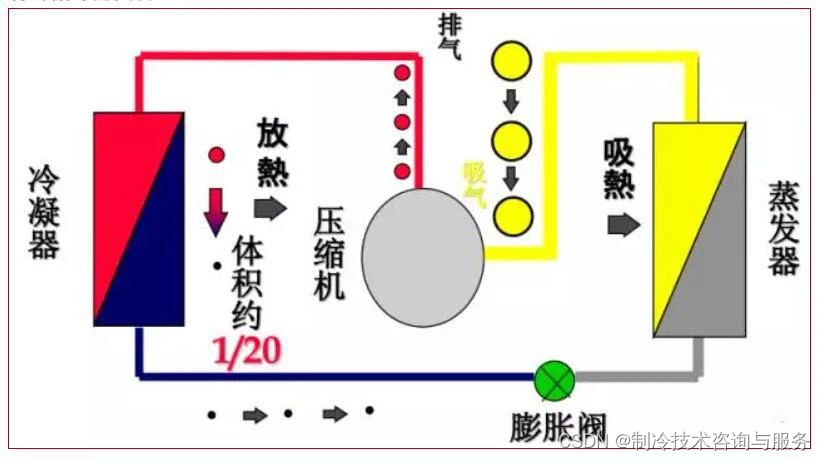

制冷系统原理分析图

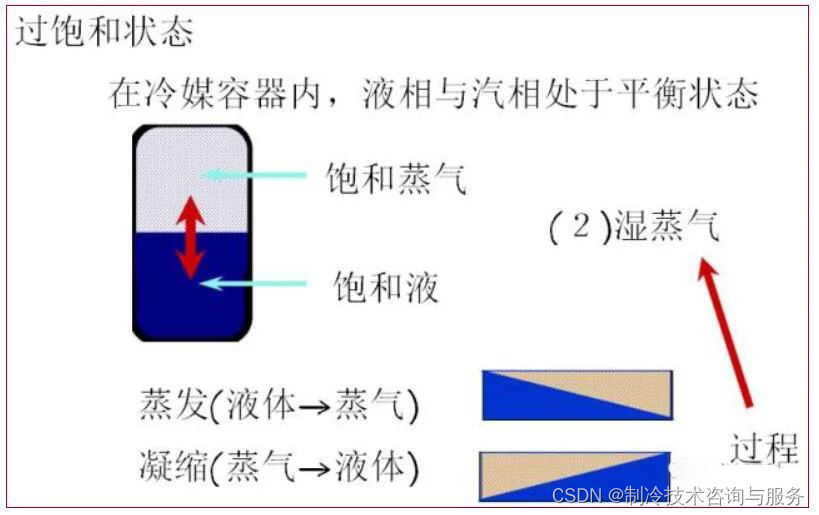

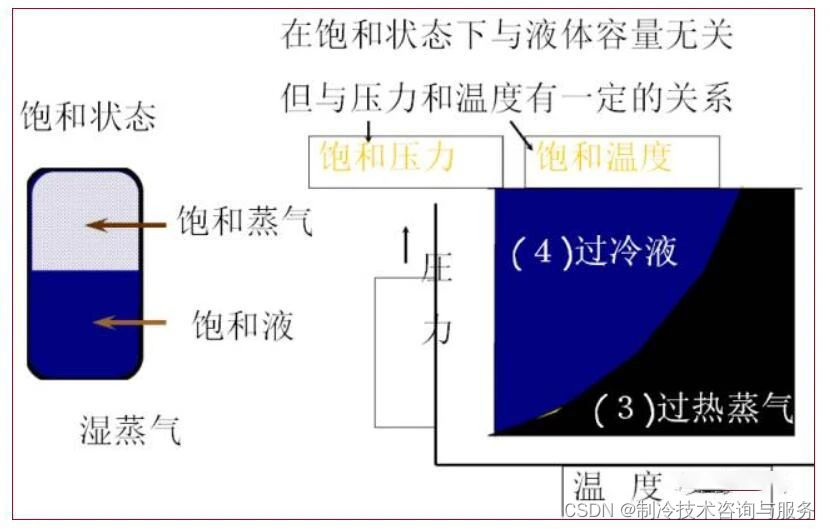

饱和蒸气

过冷液、过热蒸气

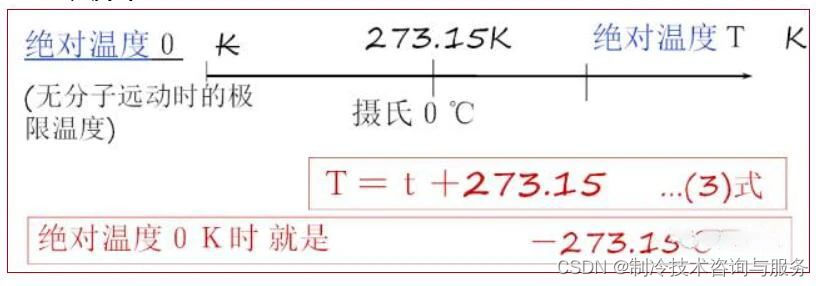

温度单位通常用℃表示(水的冰点为0℃，沸点为100℃)，在计算热量时一般使用热力学绝对温度K。

压力
表压：（kg/cm2）⇒ MPa。是指压力表所指示的压力，大气压力为0。
绝对压力 ：（kg/cm2abs）⇒ Mpa(abs)。是指将完全真空状态的压力定为0时的压力；绝对圧力＝表压＋大气压（0.1）。

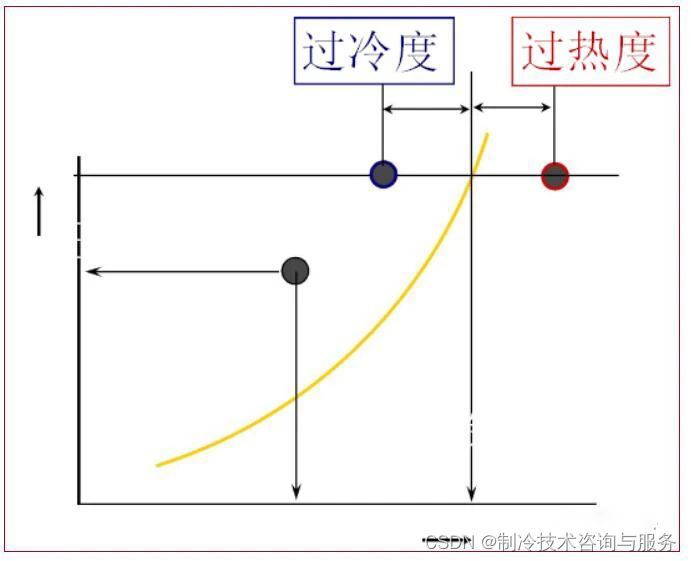

过冷度・过热度
用冷媒的状态、压力，温度表示

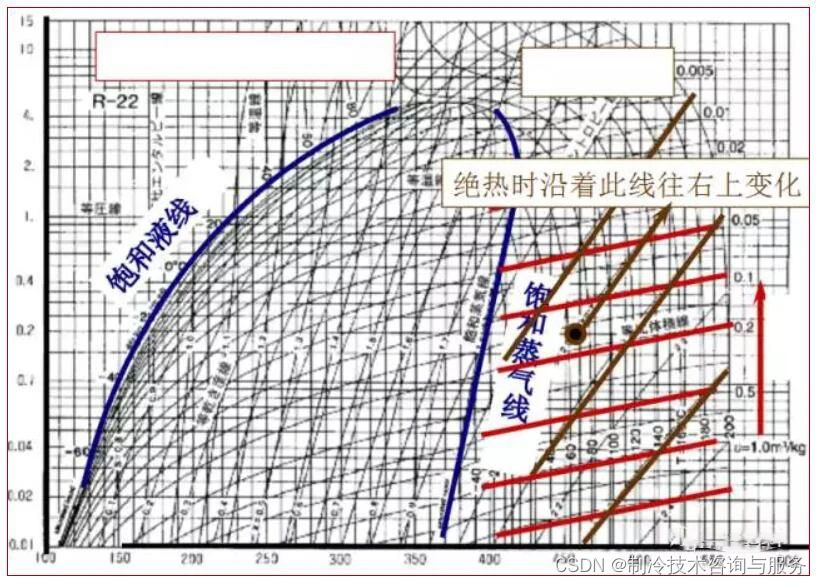

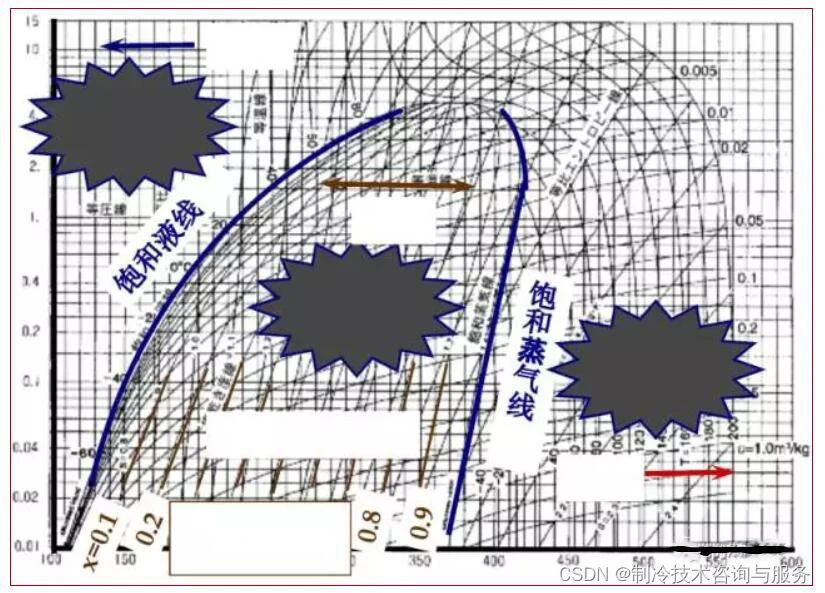

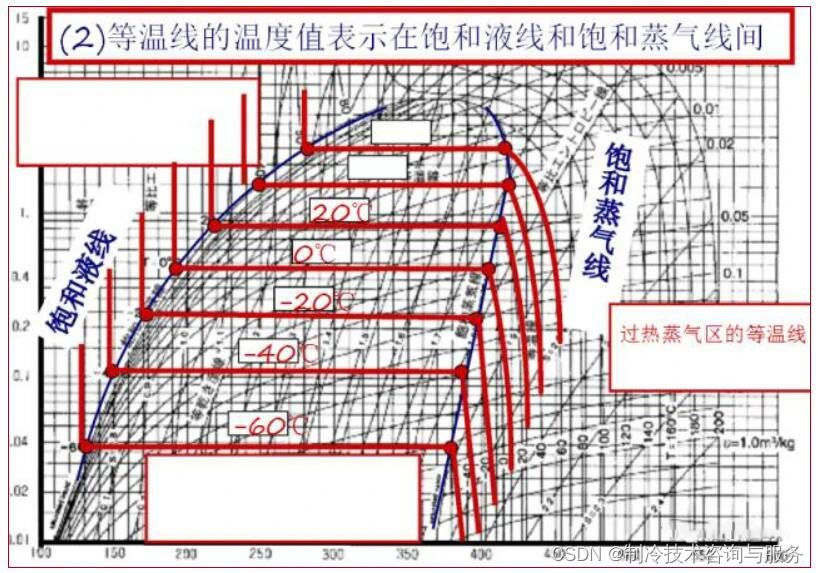

压－焓图
它是冷媒的地图，表示了冷媒的热力学性质(压力・温度・热量等)
压焓图作用：压－焓图绘制了制冷循环冷媒的状态变化，根据该图可以计算出制冷量、冷凝热量，判断出制冷装置的运行状态。


制冷循环和压－焓图

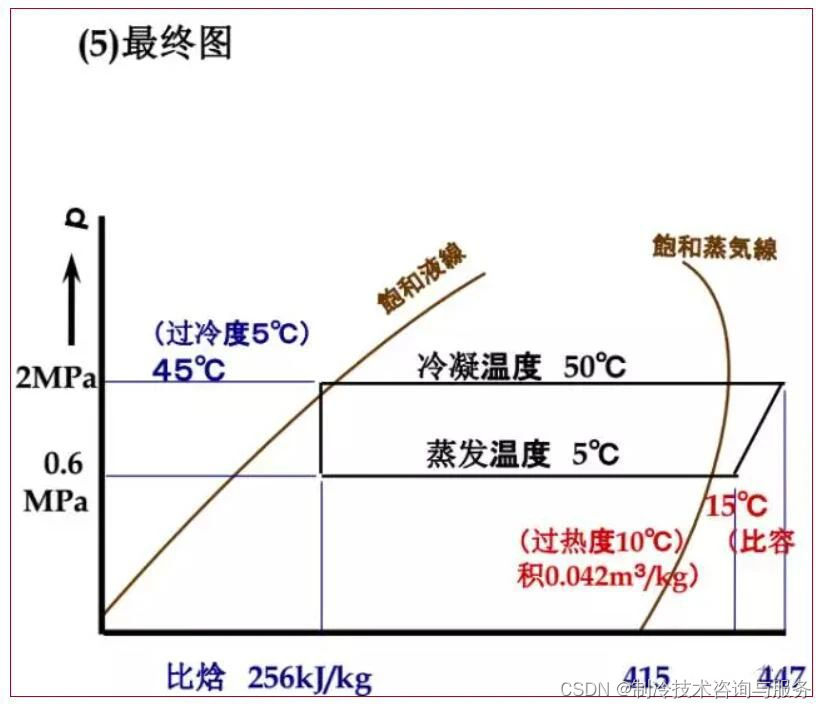

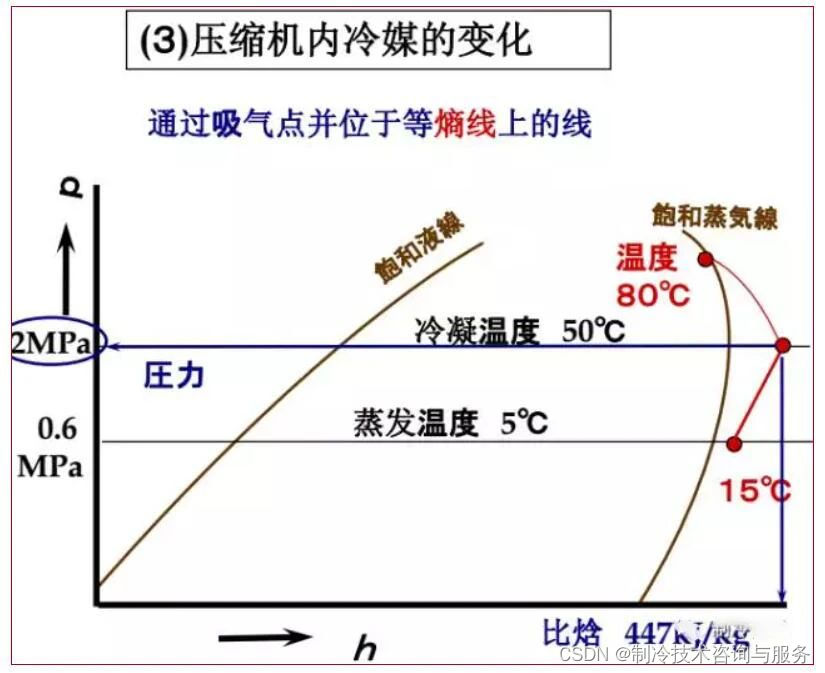

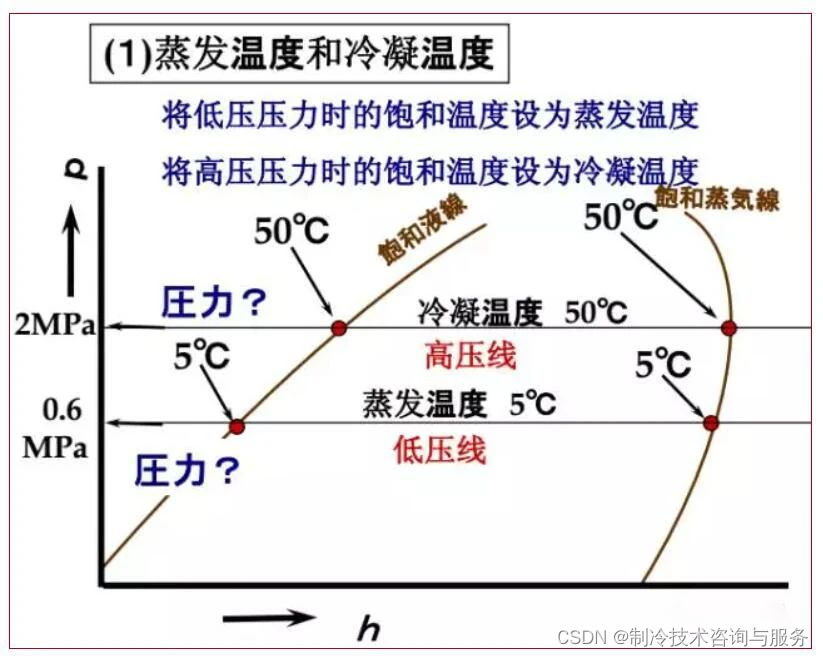

利用P-H图作制冷循环
根据以下条件画出压焓图：
•冷媒R22
•蒸发温度 ５℃
•冷凝温度 ５０℃

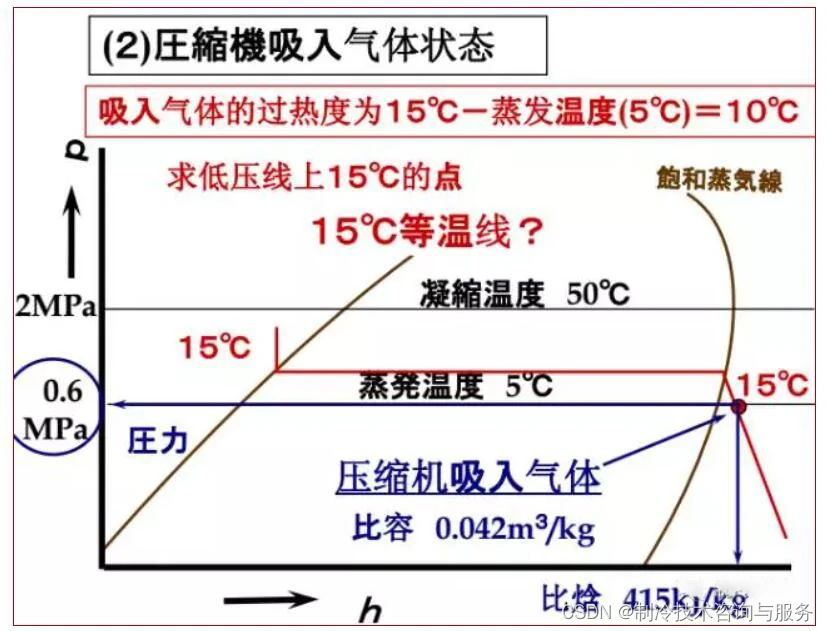

•压缩机吸入冷媒气体温度１５℃（过热度１０℃）

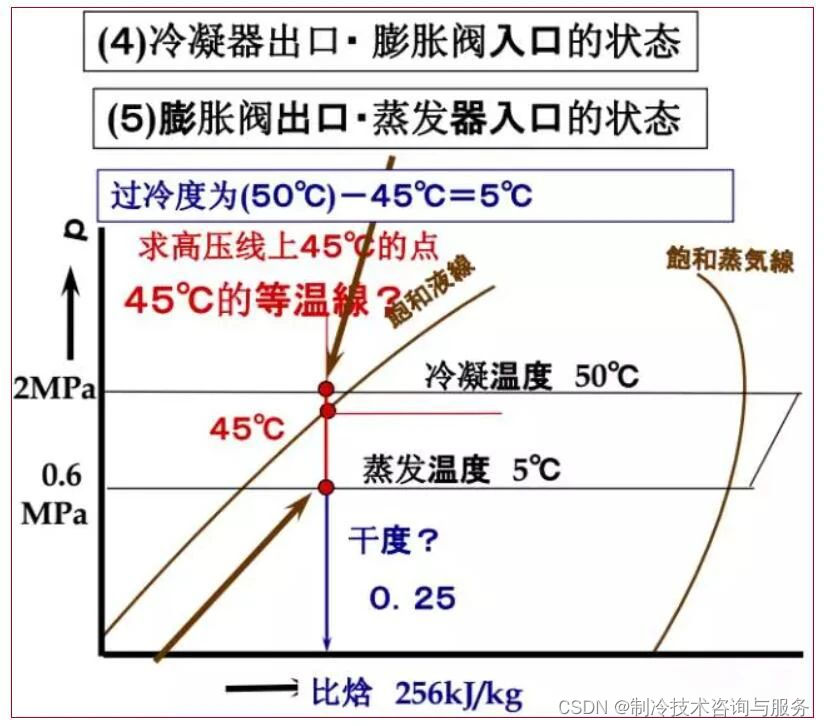

•膨胀阀入口冷媒液温度４５℃（过冷度５℃）

制冷循环的变化

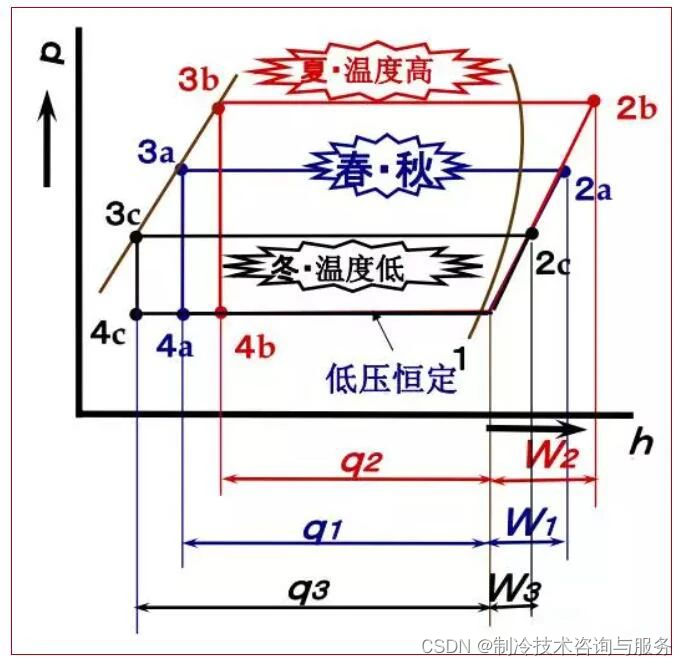

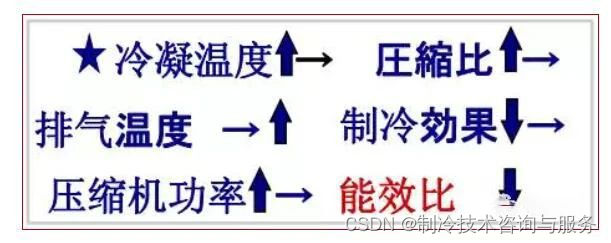

冷凝温度（高压）的变化
高压为何会升高？高压升高的话会出现什么问题？

a、表示标准冷凝温度下的制冷循环能效比；能效比 ｑ１／Ｗ１
b、表示冷凝温度较高制冷循环；能效比 ｑ２／Ｗ (减少)
c 、表示低冷凝温度的制冷循环（散热良好）；能效比ｑ３／Ｗ３(増加)

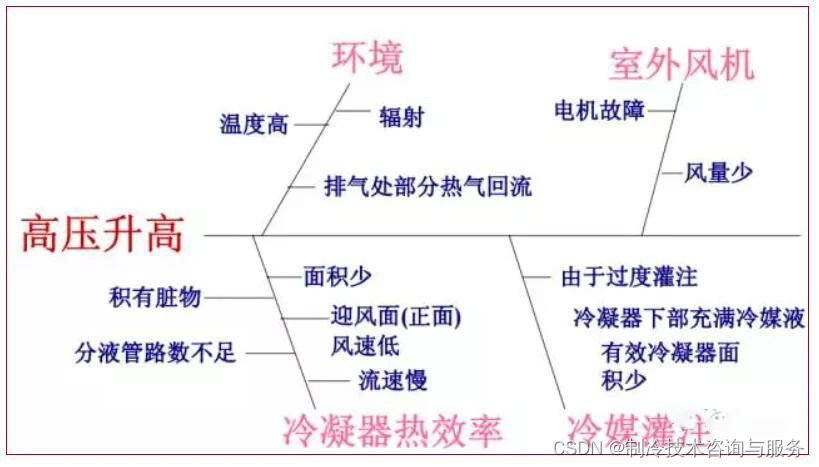

高压升高的主要原因

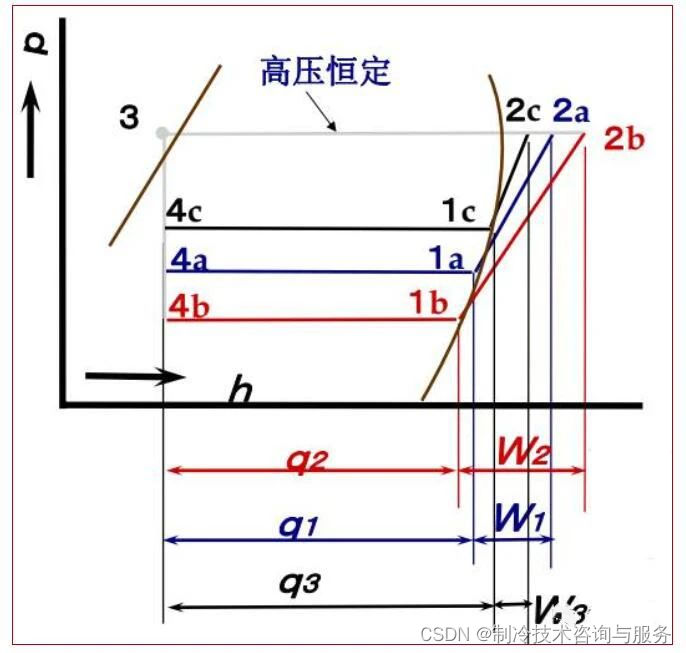

蒸发温度（低压）的变化

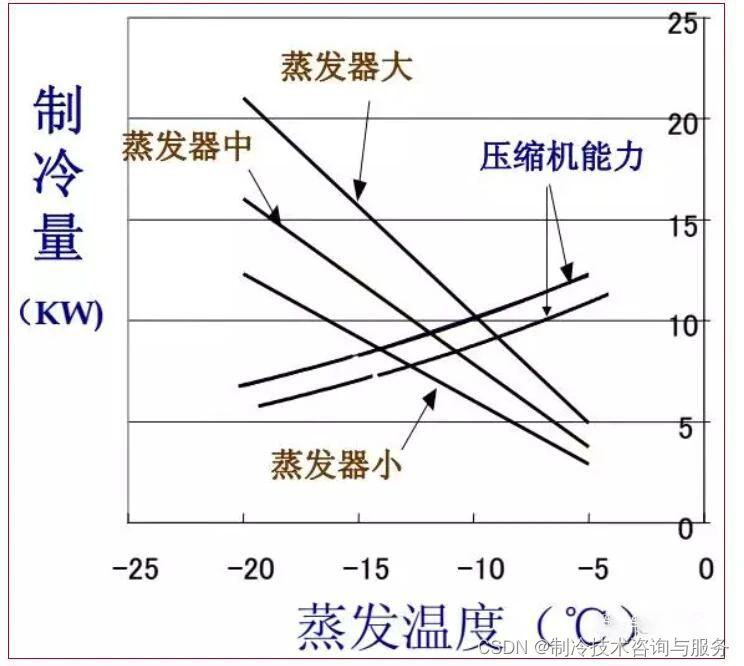

蒸发温度的变化

(ａ)表示标准蒸发温度的制冷循环；能效比是能效比 ｑ１／Ｗ1。
(ｂ) 表示低蒸发温度的制冷循环(吸热不好)；能效比 ｑ2 ／Ｗ2(減少)。
(ｃ)表示高蒸发温度的制冷循环(吸热好)；能效比 ｑ３／Ｗ3(増加)。

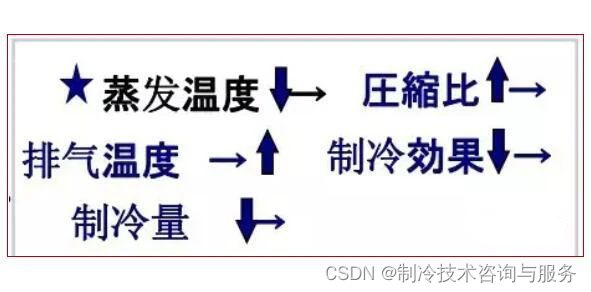

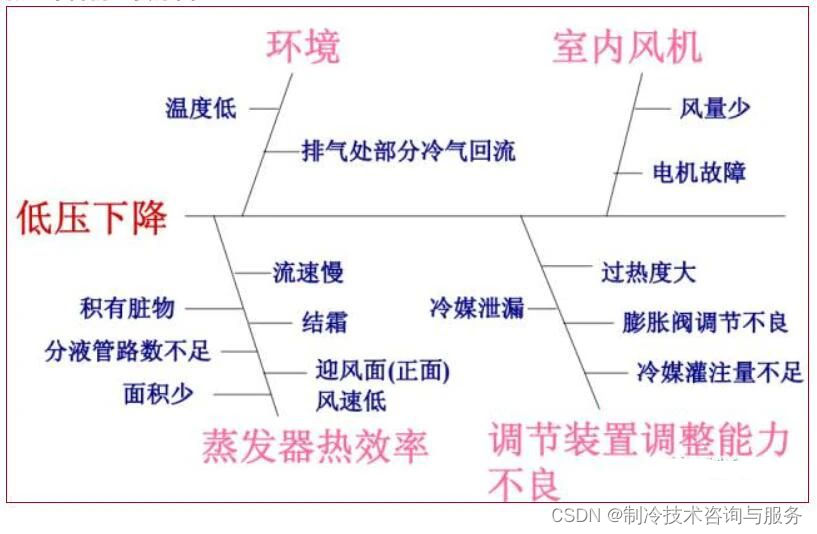

低压下降的主要原因

蒸发温度的变化

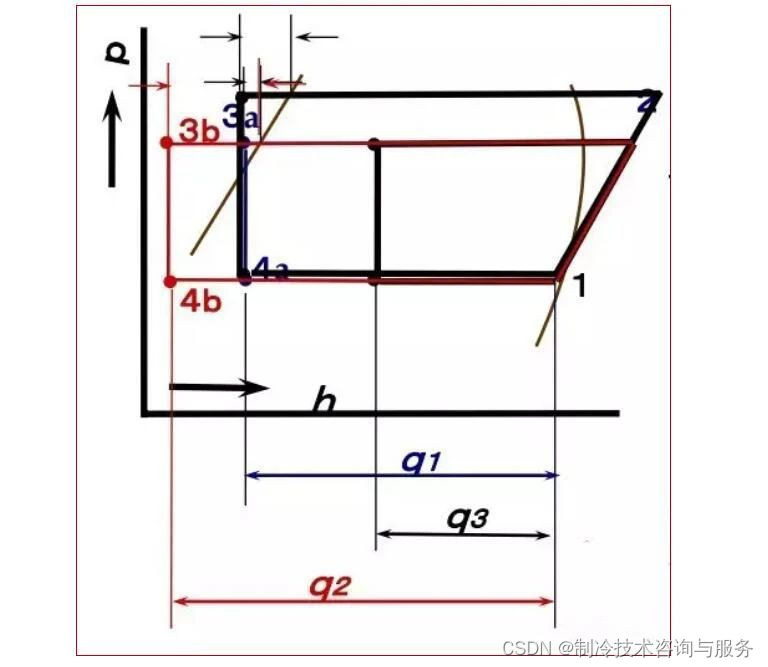

过冷度的变化

ａ)表示标准蒸发温度的制冷循环,过冷度为５～７℃；
・过冷度基本决定于灌入于系统内的冷媒量；
・冷媒量少（漏气，灌注不足），制冷效果下降，制冷量不足；
・冷媒多高压压力高，过冷度变大，而制冷效果几乎不变。
b)冷却冷凝的出口液→过冷度增大制冷量提高，能效比也提高。

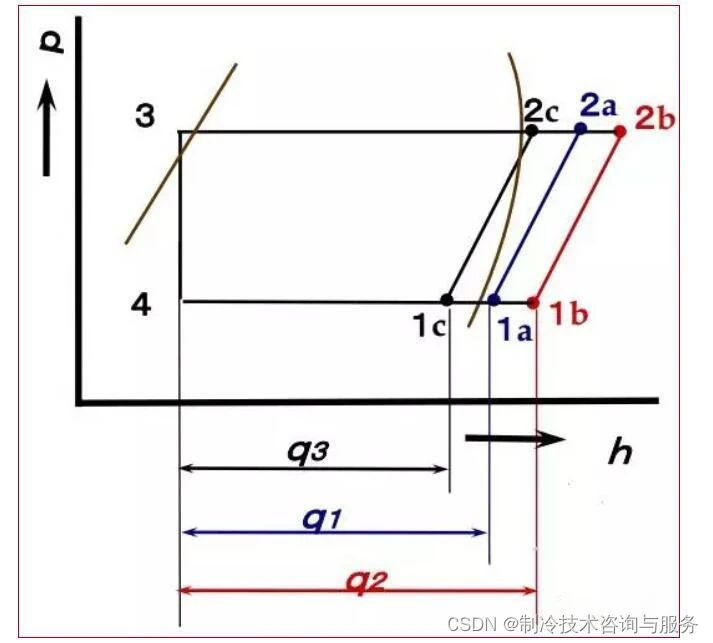

吸气状态的变化

(ａ)合适的吸气状态比饱和蒸气过热少许
(ｂ) 吸气处于过热状态排气，马达等压缩机全部过热，寿命降低。
(ｃ)吸气处于湿气状态压缩机压缩液体易损坏阀等。

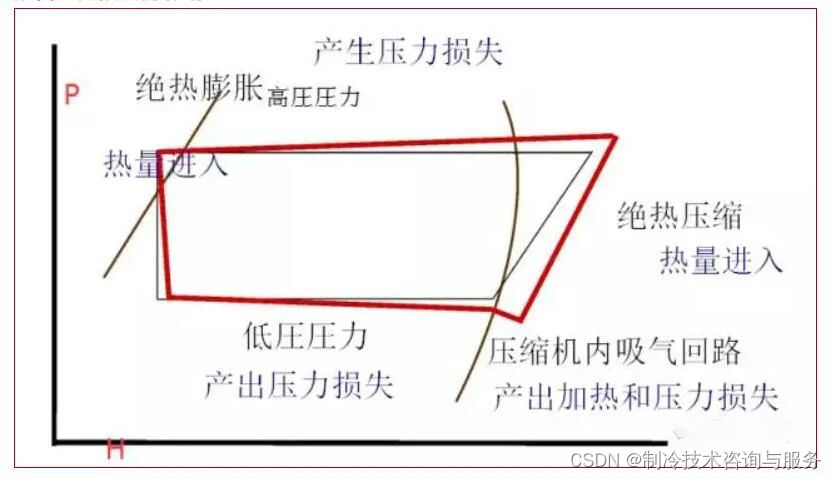

配管压力损失的影响
