公称直径DN与内径和外径的关系--管道的管径区分

管径 DN、De、D、d、Φ 代表的含义
一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。

下面来给大家区分区分这些"De、D、DN"的区别。

DN是指管道的公称直径

注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100；

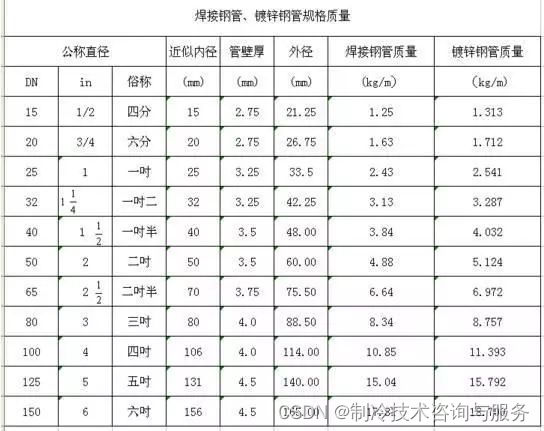

当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

水、煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径"DN"（如DN15、DN20）

De主要是指管道外径
