冰箱温控器的介绍

    冰箱温度控制器（简称温控器）， 由感温组件、温度设定主体组件、执行开闭的微动开关或自动风门等三部分组成。是通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为密闭空间压力或容积的变化，在达到温度设定值时，通过弹性元件和快速瞬动机构，自动开闭触点或风门，达到自动控制温度。冰箱温控器是一种能自动控制压缩机开停，从

而调整维持冰箱冷藏室、冷冻室内温度在两个特定
值之间，并且可以由使用者自行设定范围的装置。

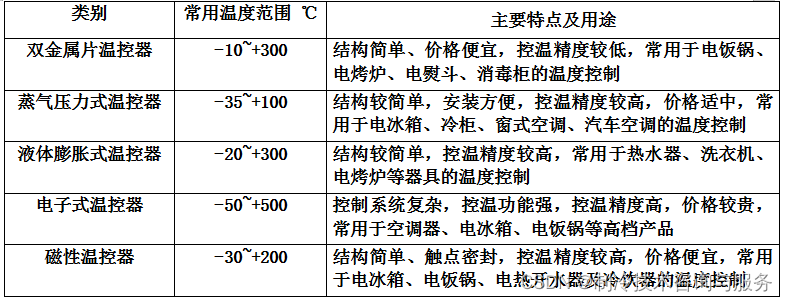

    温控器广泛应用于各种家用电器中，以下为常

用温控器类型列表：

冰箱温控器按照控制方式不同，一般分为两种： 一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器；另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
故冰箱温控器分为：机械式和电子式两种。
机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。冰箱机械式温控器都以蒸气压力式温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
重点介绍：冰箱用机械式蒸气压力温控器

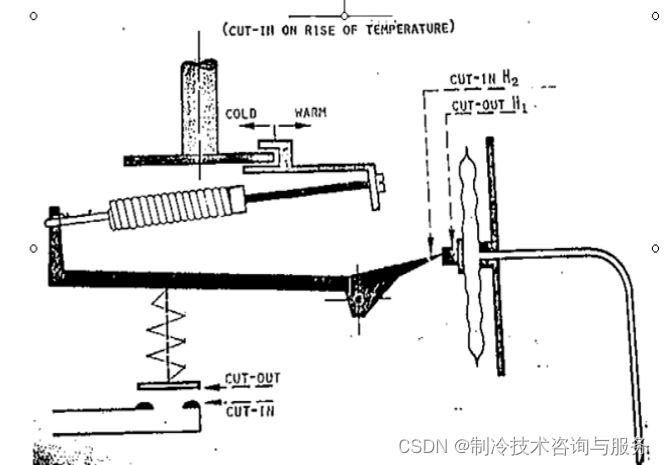

感温管贴于蒸发器，当箱内温度升高时，感温剂在感温腔内膨胀，使其压力增大，推动感温腔前面的膜片前移，当温度升高到一定值时，顶动微型开关，使快跳触点与固定触点闭合，启动压缩机。随着箱内温度下降，感温腔内的压力也随之减小，膜片逐步后移，当温度下降到一定值时，微型开关的快跳触点和固定触点断开，停止压缩机运行，如此循环动作。

接通点（ON） 温控器触点闭路时的温度；
断开点（OFF） 温控器触点开路时的温度；
调节范围 温控器的调节机构给定的最大和最小接通点或断开点之间的温差；
差动值（DIFF）调节机构整定于某一温度位置时的接通点和断开点之间的
温度差；
感温部件 把控制对象的温度变换为充入工质（气体或液体）压力的部分；
毛细管 把感温部分的压力变化传递到波纹管或膜盒的细管。对于充注饱和
蒸气工作的温控器，起毛细管本身亦是感温部分。通常以其端头
150mm长作为感温部分；
本体 除去感温部分和毛细管，其内装调温机构和触点开闭机构等部分；
冷点（C） 温控器调温机构整定在调温范围最低温度值的位置；
中点/正常点（N） 温控器调温机构整定在调温范围中间温度值的位置；
暖点（W） 温控器调温机构整定在调温范围最高温度值的位置；
调整点 温控器动作温度校准的位置，通常作为产品温度动作特性的 主要考
核点。它可以是中点或暖点
由三部分组成：
1)感温组件：感温包（有些温控器无感温包）、毛细管、波纹管焊接密封而成，内充感温工质。感温工质通常采用R12，目前也有采用丙烷(R290)等环保气体；
2)带有调节设定温度的本体部分；
3)执行机构：由微动开关盒组件构成；
感温工质充注方式：G充入（气体充入方式 Gas Charge）
采用过热蒸汽充入的饱和蒸汽式控温器充入方式。
