PVT耦合热泵“冷-暖-电-热水”四联供综合能源系统方案

本文链接：https://blog.csdn.net/jintaihu/article/details/139016554

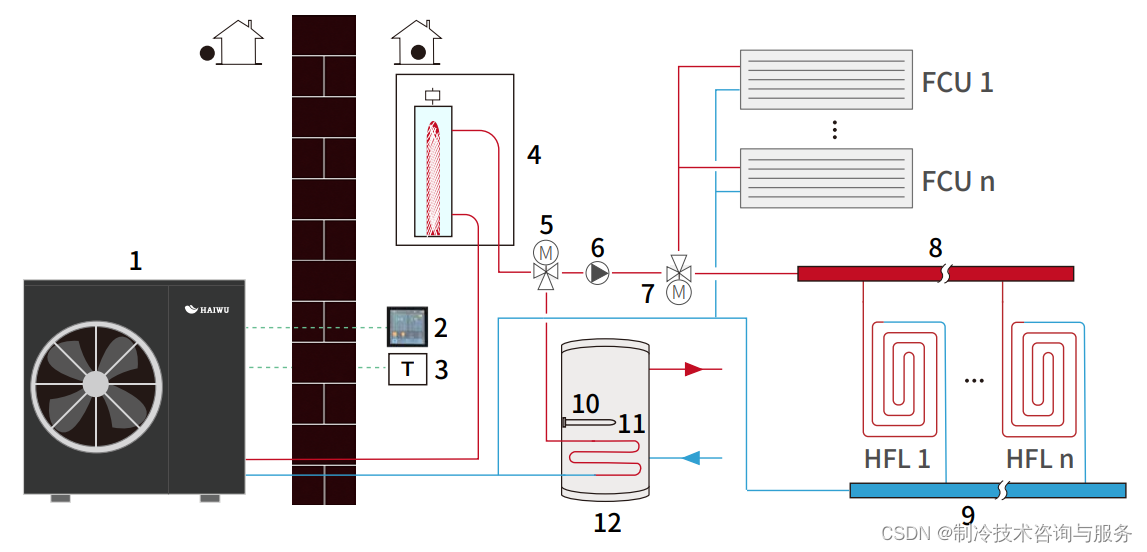

方案一：安装一台满足冷负荷64.22kW的空气源热泵。此方案为典型的冷暖热水3联供系统，常见系统如下图。空气源热泵夏季用于空调制冷、冬季用于供暖、热水在供暖季采用热泵切换加热、在非采暖季采用电加热管加热。如果设想夏季利用PVT的热量加热水箱，鉴于热水的需热量过小，系统的复杂程度不宜过高，不予采纳。又由于空气源热泵与pvt热量耦合利用的季节性矛盾，本项目不适用此方案。在这里插入图片描述

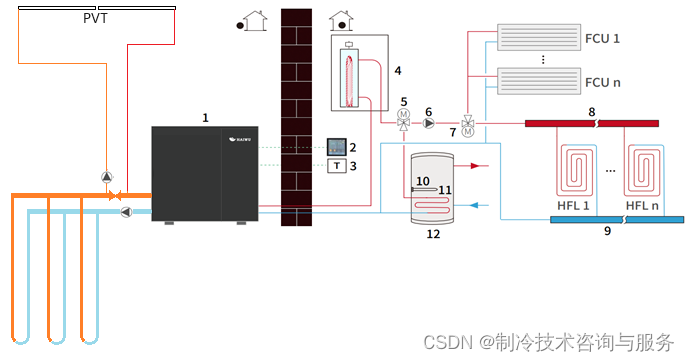

方案二：安装一台满足冷负荷64.22kW的地源热泵，PVT从热源端耦合，构成冷暖热水3联供系统，系统如下图。地源热泵夏季用于空调制冷、冬季用于供暖、热水在供暖季采用热泵切换加热、在非采暖季采用电加热管加热。则，冬季PVT与换热井一起向地源热泵提供较高温度的低温热源，地源热泵将获得较高的运行COP，起到一定的节能效果；夏季，系统进入空调制冷模式，热泵输出的热量约80kw、PVT产生的热量约45kW需要通过地源井回灌，则需要约24口井方能满足消纳需求，这从场地、造价以及热量消纳等多维度看显然是不可能的，而采用额外的散热器进行散热，与采用PVT的意义相抵触，本项目不予采纳。在这里插入图片描述

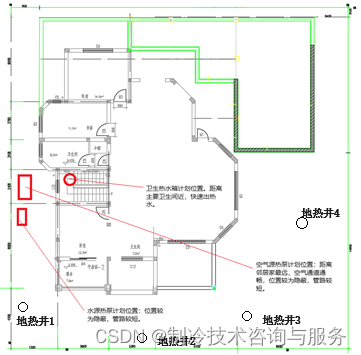

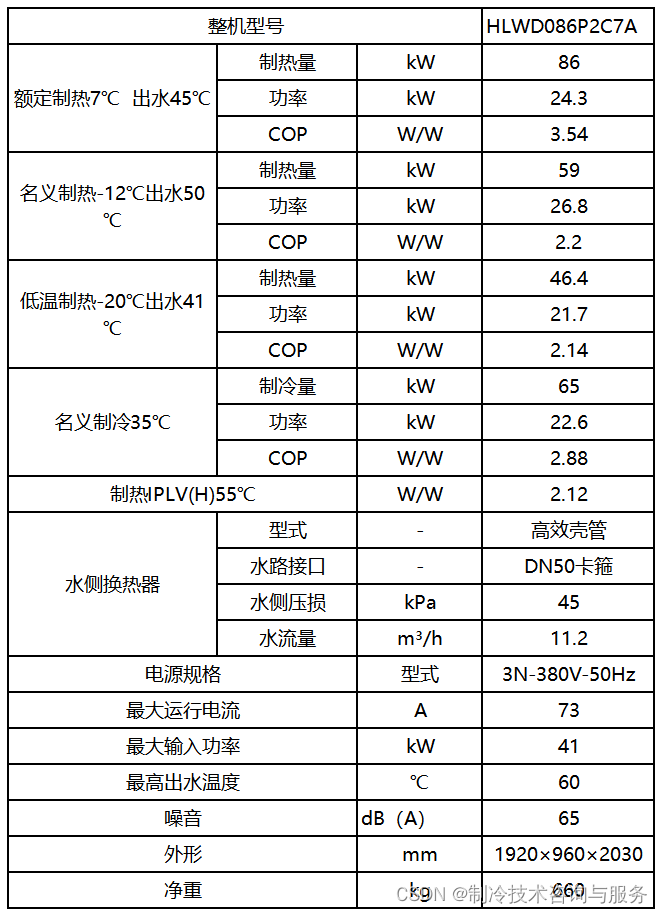

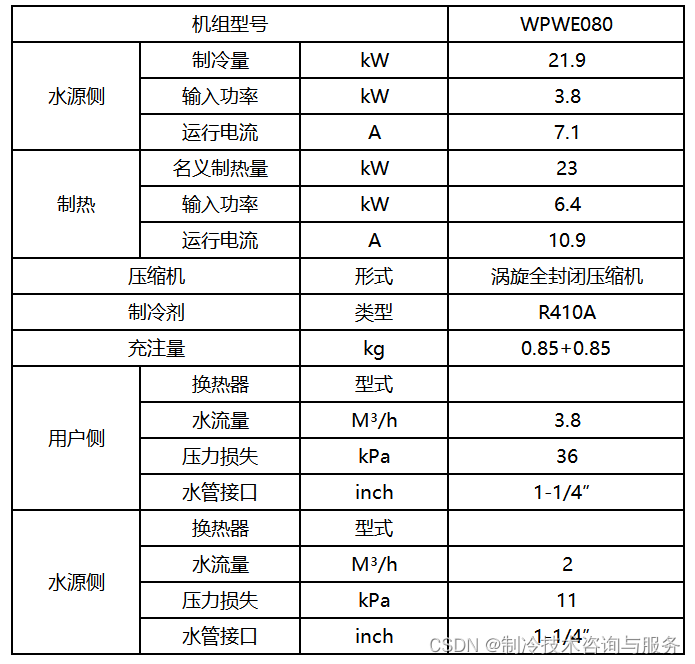

方案三：结合对方案一、方案二的思考，我们明确了需求方向。针对夏季空调负荷大，日照强烈，系统应尽可能发挥PVT水冷降温提效的优势，最大限度多发电，并将热量回灌到地源井；而房间制冷需要尽可能采用最直接的方式向自然环境散热，空气源热泵无疑是最佳选择。冬季供暖，地源和太阳能源可以提供高效稳定的低温热源，采用地源热泵可以最大限度的高能效供暖，又不会出现空气源热泵频繁化霜的情况，无疑也是最佳选项。综上，方案三鉴于供暖和供冷负荷的差异很大，整套系统设计包含2热泵：一台供暖输出19.76kW以上的地源热泵与PVT耦合用于供暖，室外采用单排、间距5米以上打4口120米深的地源井（双U管换热），室内采用地盘管末端；夏季空调时开启另一台满足冷负荷64.22kW的空气源热泵；PVT非采暖季白天通过地埋井向大地回热；卫生热水全年由地源热泵提供加热热源。
