冷冻式压缩空气干燥机常见几种系统原理图

冷冻式压缩空气干燥机
我们以两种典型的设计流程图为例

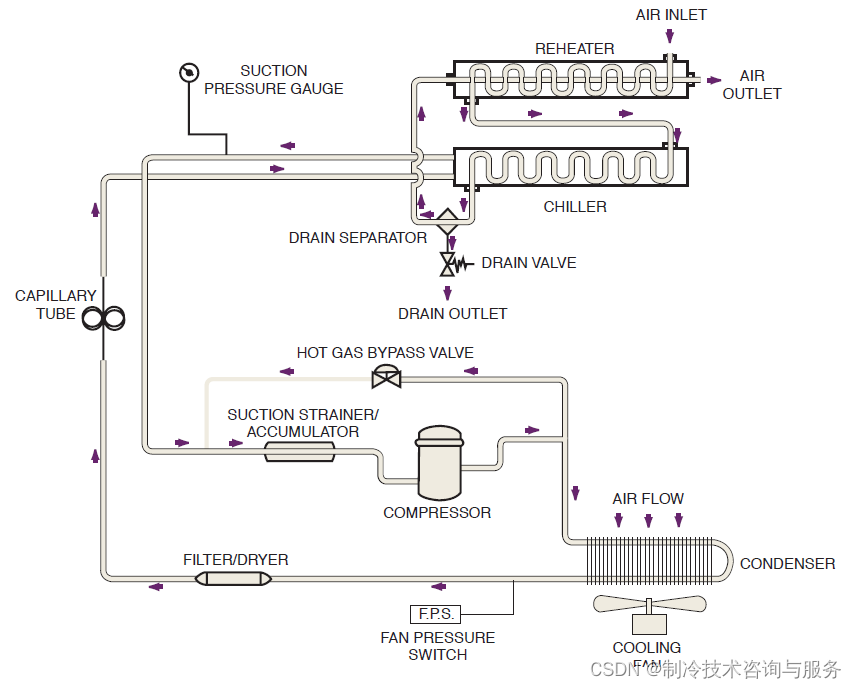

1.干式蒸发型，这类冷干机是我们最为常见的设计型式。下图为deltech公司的典型流程图

此类设备各家设计不同的最大区别基本就是在换热器的结构型式上有比较大的区别。换热器主要有：管壳式、铝板换、不锈钢板换等。其中管壳式还有不同的换热管设计，后面再讲。

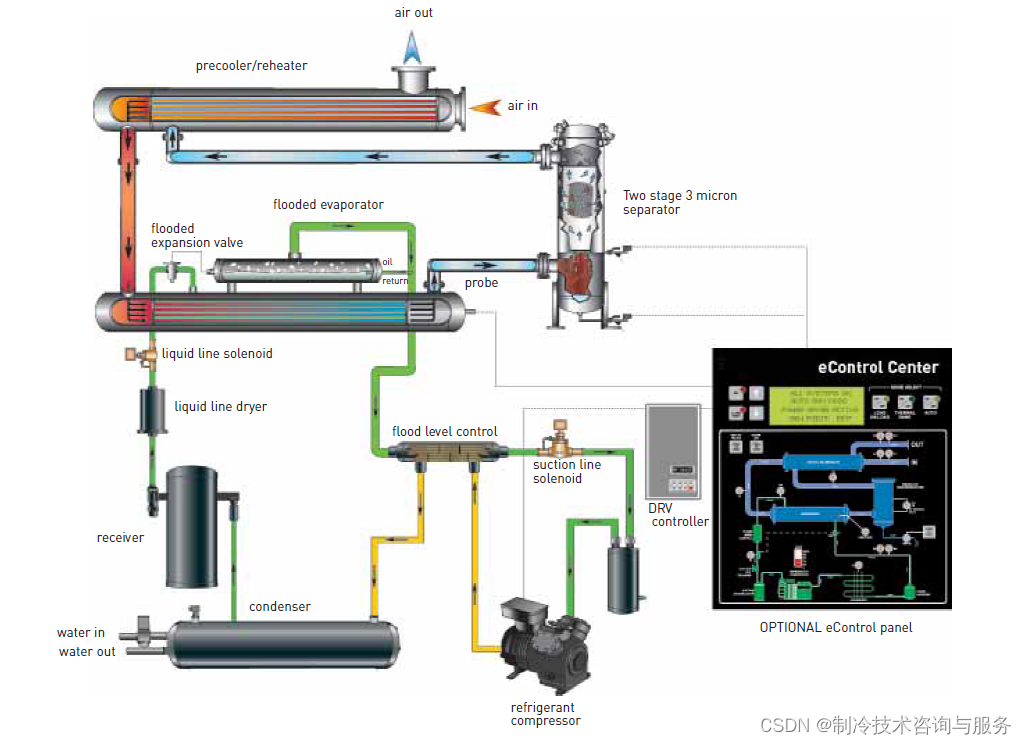

2.满液式蒸发型，这类冷干机主要是用在大型、超大型工况稳定的设计条件。因为这里设备对设计的技术要求更高，在对于制冷专业不是完全精通的技术人员，不建议做此类设计，不然设备故障率会很高。流程图为Parker-DH大型冷干机

3.其他诸如：冷水蓄能式冷干机，
