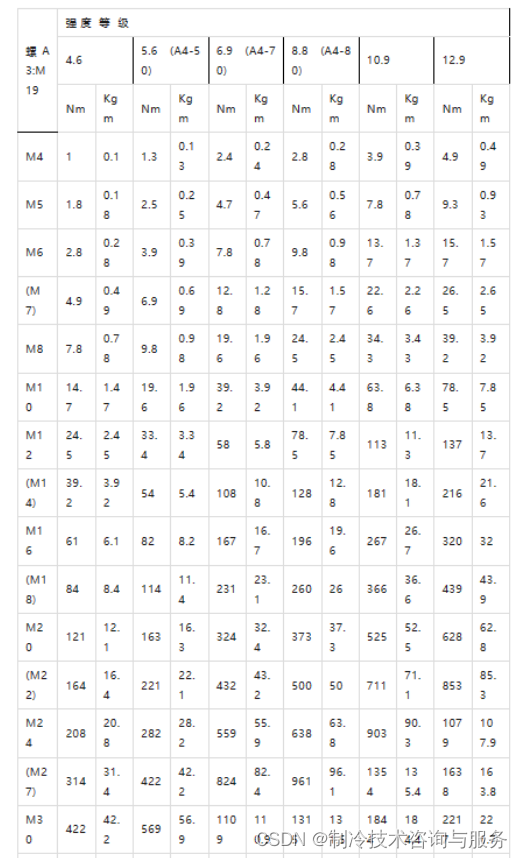

据德国VOITH提供Nm换算所得 螺栓扭矩表 (单位：Nm、Kgm)

Nm=0.101972mKg在这里插入图片描述

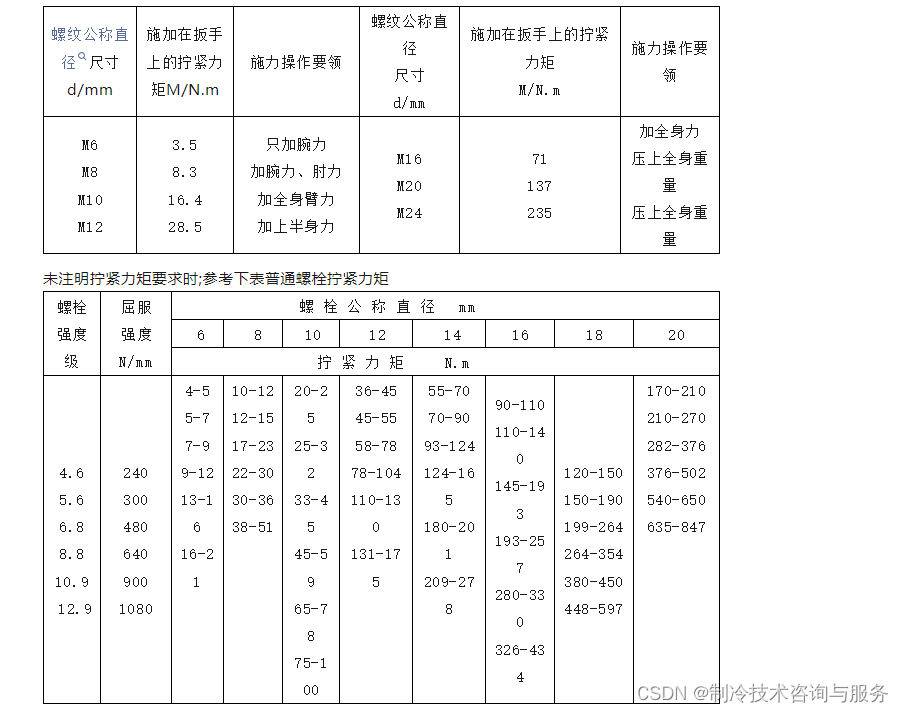

M6~M24螺钉或螺母的拧紧力矩操作者参考在这里插入图片描述

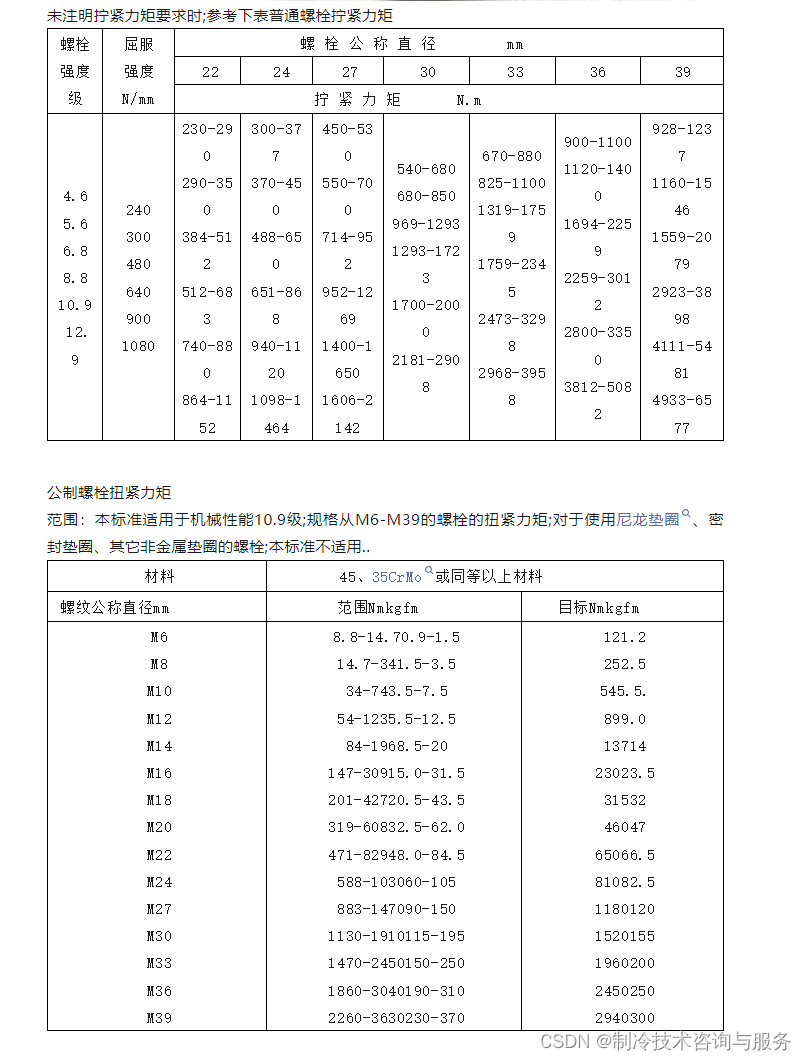

在这里插入图片描述
★对于设计图纸有明确力矩要求的;应按图纸要求执行…

套管螺母紧固力矩Q/STB B07833-1998

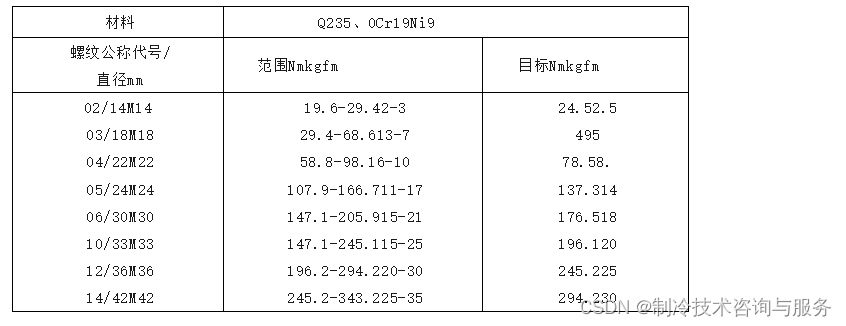

材料 HPb63-3Y2在这里插入图片描述
直通式压注油杯 Q/STB B07020-1998螺纹M6、M81、M101

紧固力矩：0.3-0.5Kg.m…

安全阀 Q/STB B07029-1998 螺纹R1/8

紧固力矩：2.9-4.9Nm…

通气塞 Q/STB B07030-1998 螺纹R1/4

紧固力矩：2.94-5.88Nm…

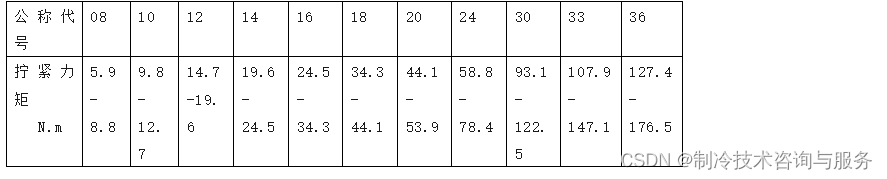

螺塞 Q/STB B07040-1998公称直径08-10螺距1.25;12-36螺距1.5在这里插入图片描述
螺栓排气 Q/STB B07060-1998M121.5

紧固力矩：58.8-78.4N.m…

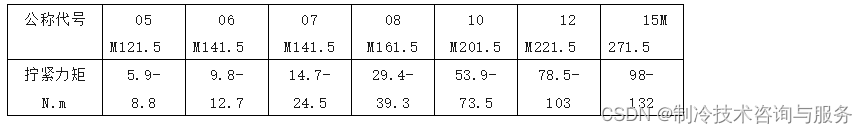

软管锥形密封Q/STB B07100-1998在这里插入图片描述
软管锥形密封 Q/STB B07123-1998

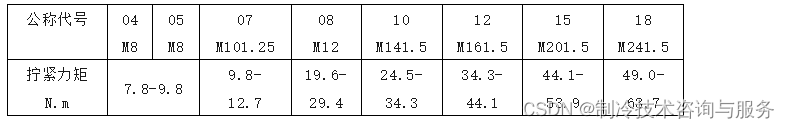

接头部螺母拧紧力矩在这里插入图片描述
螺母球头式管接头用 Q/STB B07201-1998

拧紧力矩：N.m 材料：Q235

在这里插入图片描述
管接头螺母 Q/STB B07202-1998

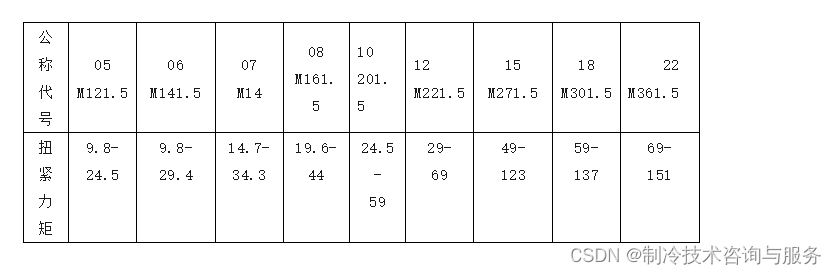

拧紧力矩Q235 / HPb 59-1在这里插入图片描述铰接螺栓 Q/STB B07206-1998

拧紧力矩Q235
在这里插入图片描述
球头式端直通接头 Q/STB B07211-1998

拧紧力矩 Q235 HPb 60-1在这里插入图片描述表中拧紧力矩适用于钢制接头

管接头 Q/STB B07212-1998

紧固力矩区分代号为5、7的件 材料Q235

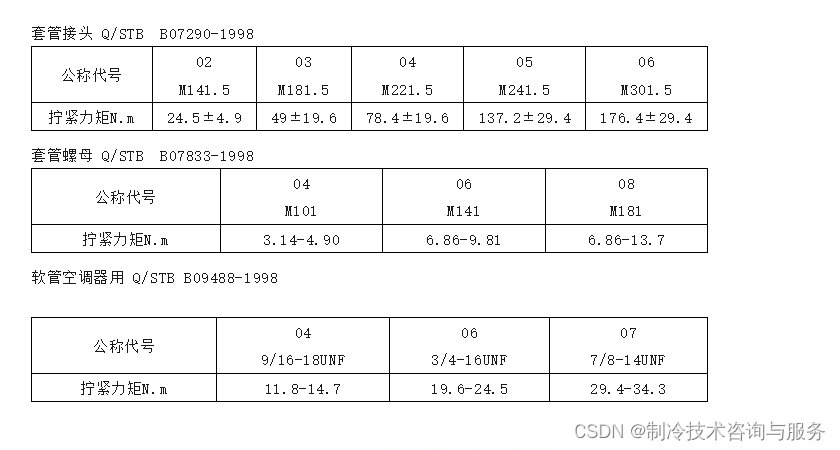

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
