制冷系统知识介绍

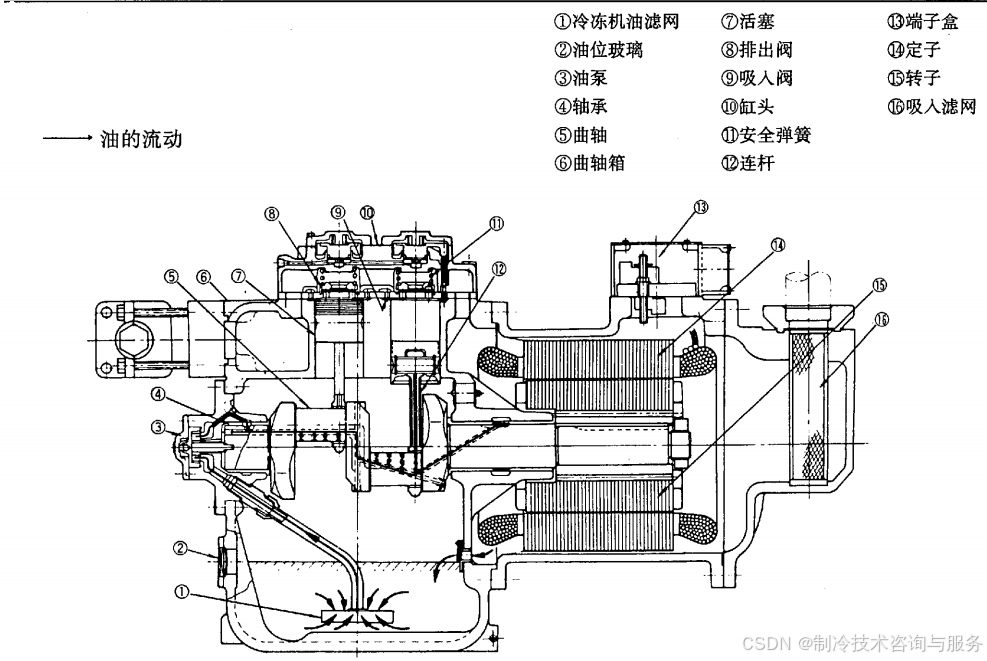

1. 往复式压缩机
   往复式压缩机由气缸,活塞和阀门组成。并由活塞在气缸内的往复运动来完成压缩作业,由阀门来控制气缸内气体的进出。

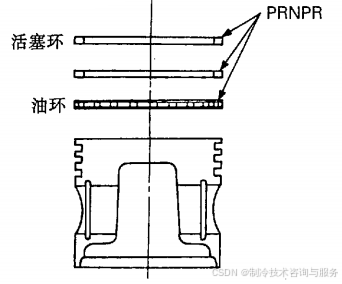

   活塞的结构

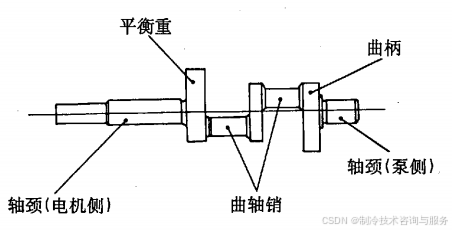

   曲轴

   偏心轴

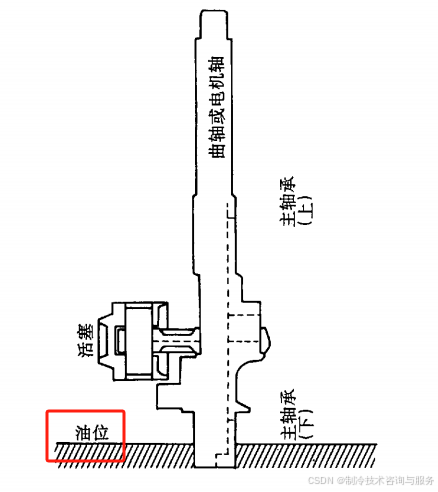

   油位和油孔


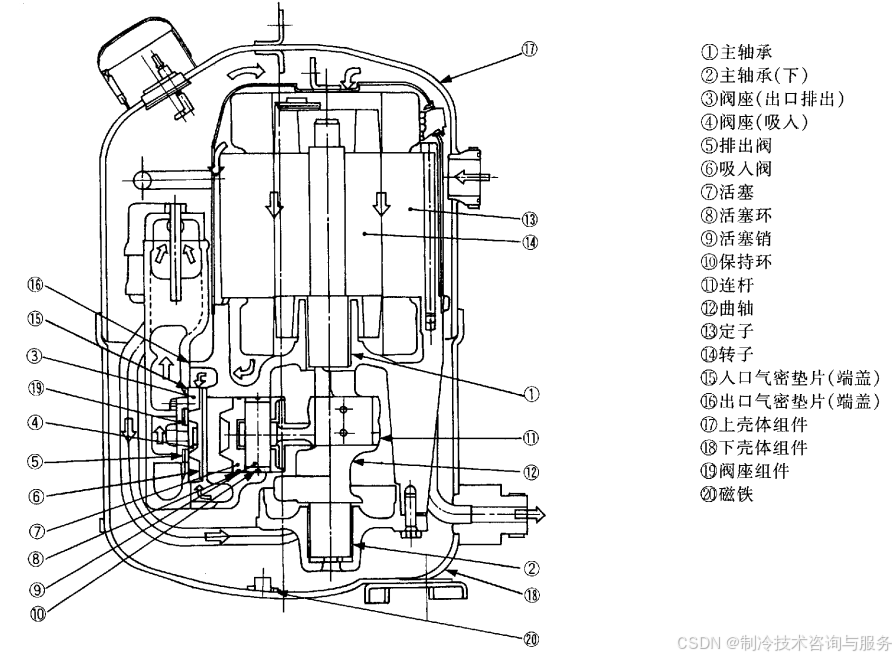

2 旋转式压缩机

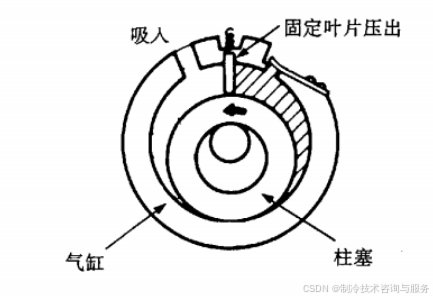

旋转式压缩机有二种类型,滚动柱塞式和滑动叶片式。柱塞式压缩机理是旋转柱塞(也称之为转子)贴住气缸的内壁转动,并与一块固定叶片一起来压缩制冷剂。叶片式压缩的机理是多叶片的转子和旋转活塞与气缸内壁相接触来转动压缩制冷剂。与往复式压缩机相比较,旋转式压缩机更小型化,其结构简单且组成部件少。此外,旋转压缩机有较高的性能和效率。但是其机件要求更高的精度和耐磨性,目前,柱塞式是主要的类型。

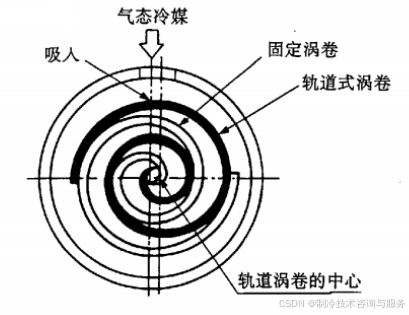

3 涡旋式压缩机
涡旋压缩机由二个涡卷组成,其中一个固定,另一个在轨道内运行。
气态冷媒从涡旋的循环中抽出,通过周围涡卷空间的减少被压缩后从中心排出口压出。

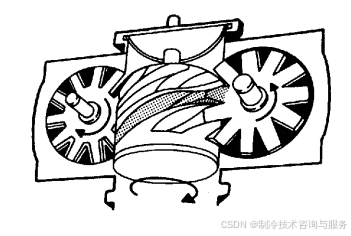

4 单螺杆式压缩机
螺杆式压缩机由具有内、外齿的转子组成,通过一个螺杆与二只内转子啮合来压缩冷媒。同循环压缩一样,螺村压缩有三个步骤:吸人、压缩和排出。为了减少气流的阻力,冷媒顺转动方向吸入压缩和排出。

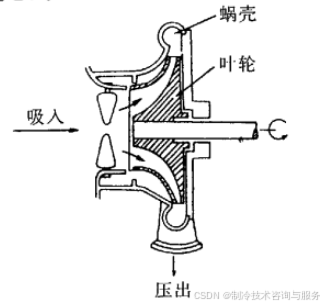

5 离心式压缩机
离心式压缩机由叶轮和蜗壳组成,叶片以大约10,000rpm的速度转动,这样的离心力会提高气态冷媒的动能,并转换成压缩用的压力能。

压缩机排量计算:
V=-(πxDxDxSx60xNxZx10-9)/4
V=活塞排量 m³/h
D=缸径 mm
S=冲程长度 mm
Z-气缸数
N=压缩机的转速(可逆转)

N=fx60x2/Px(1-S)
N=压缩机转速 rpm
f=频率 Hz
P=电机极数
S=转差率

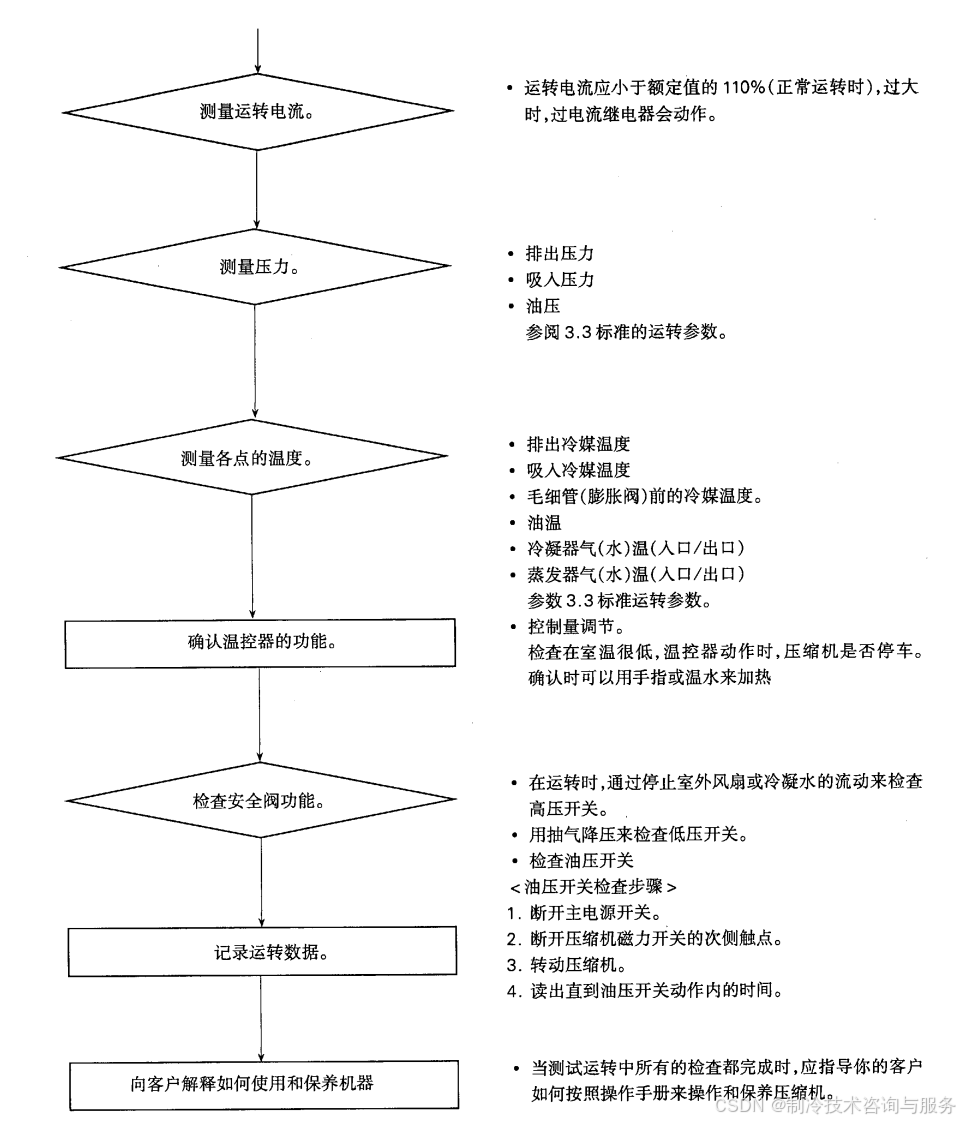

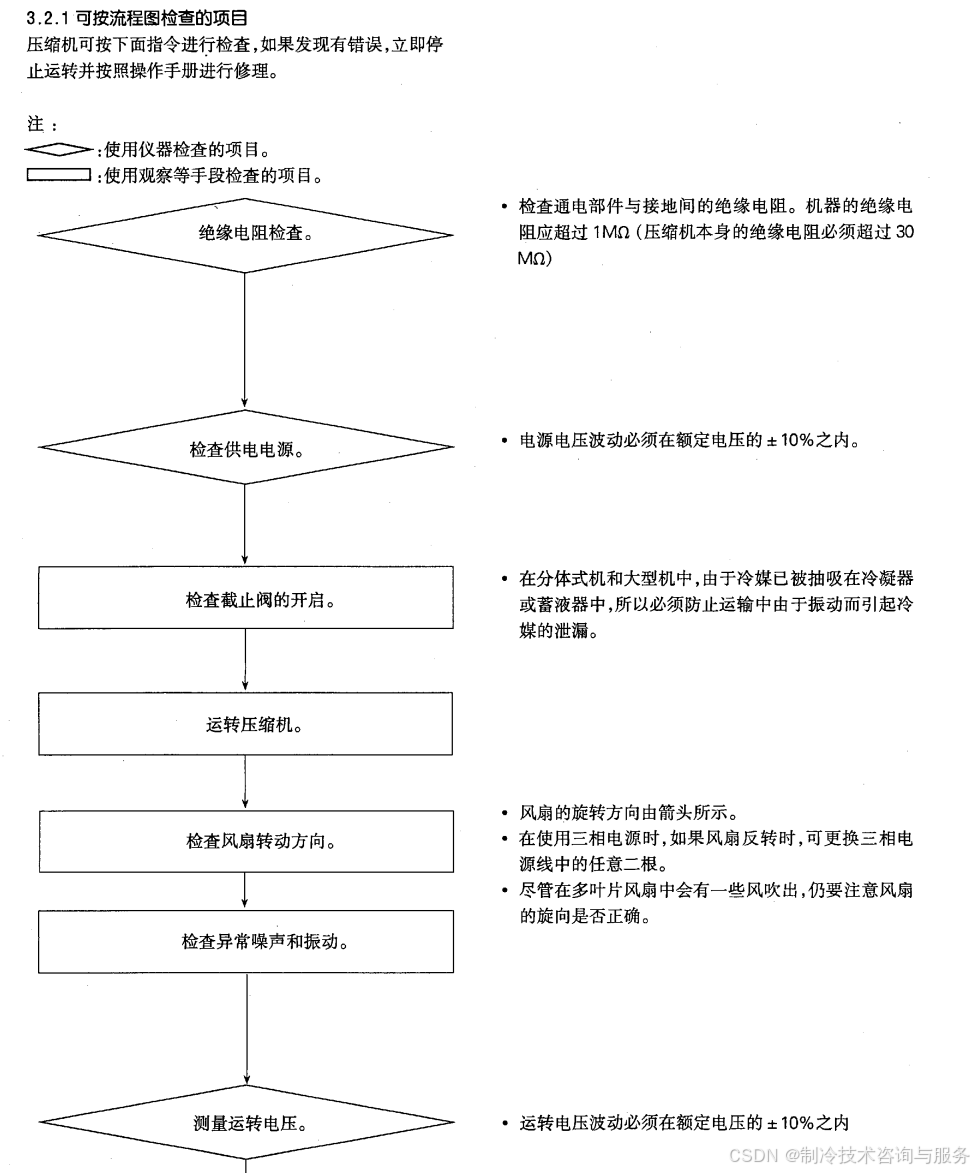

故障排查流程

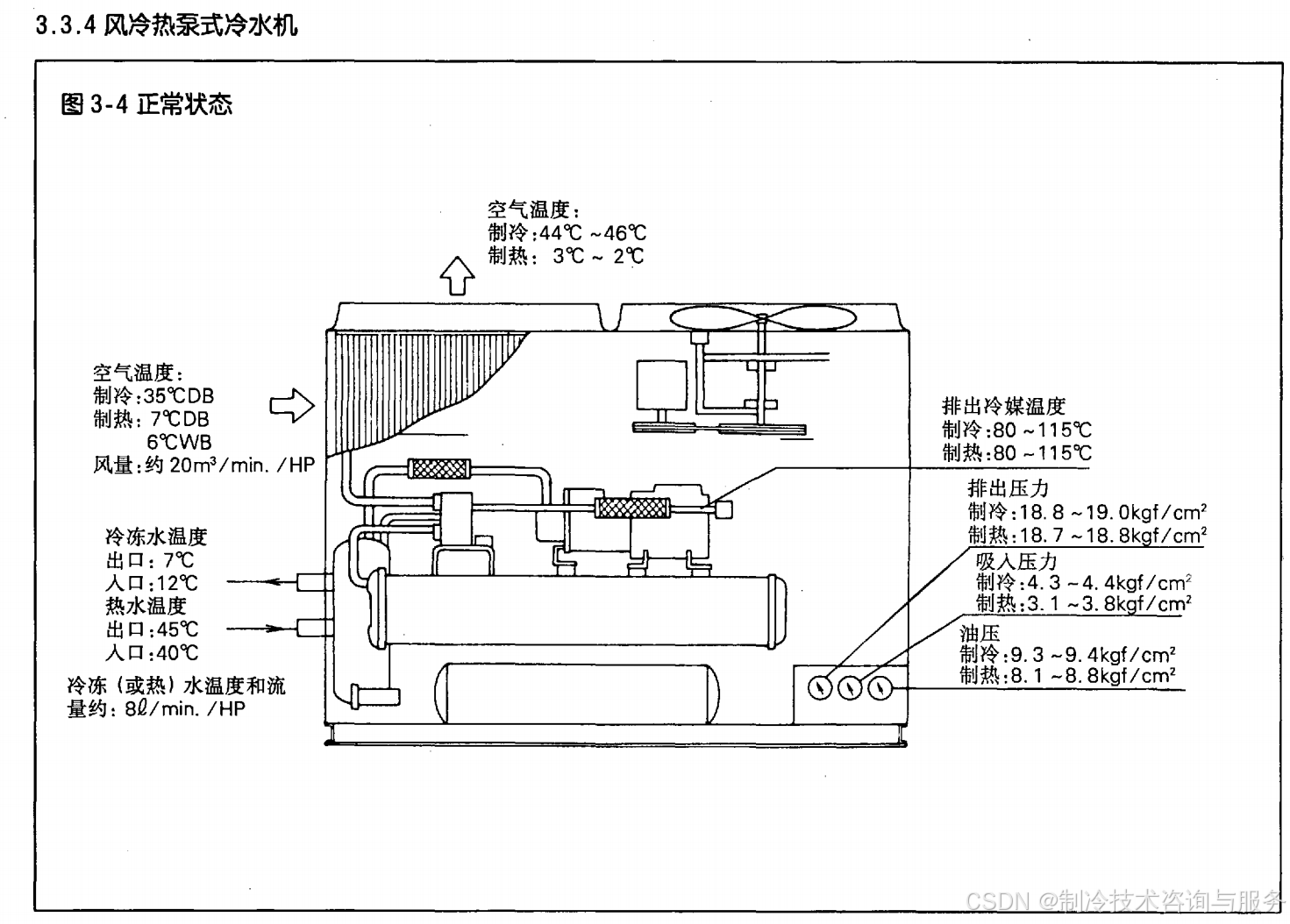

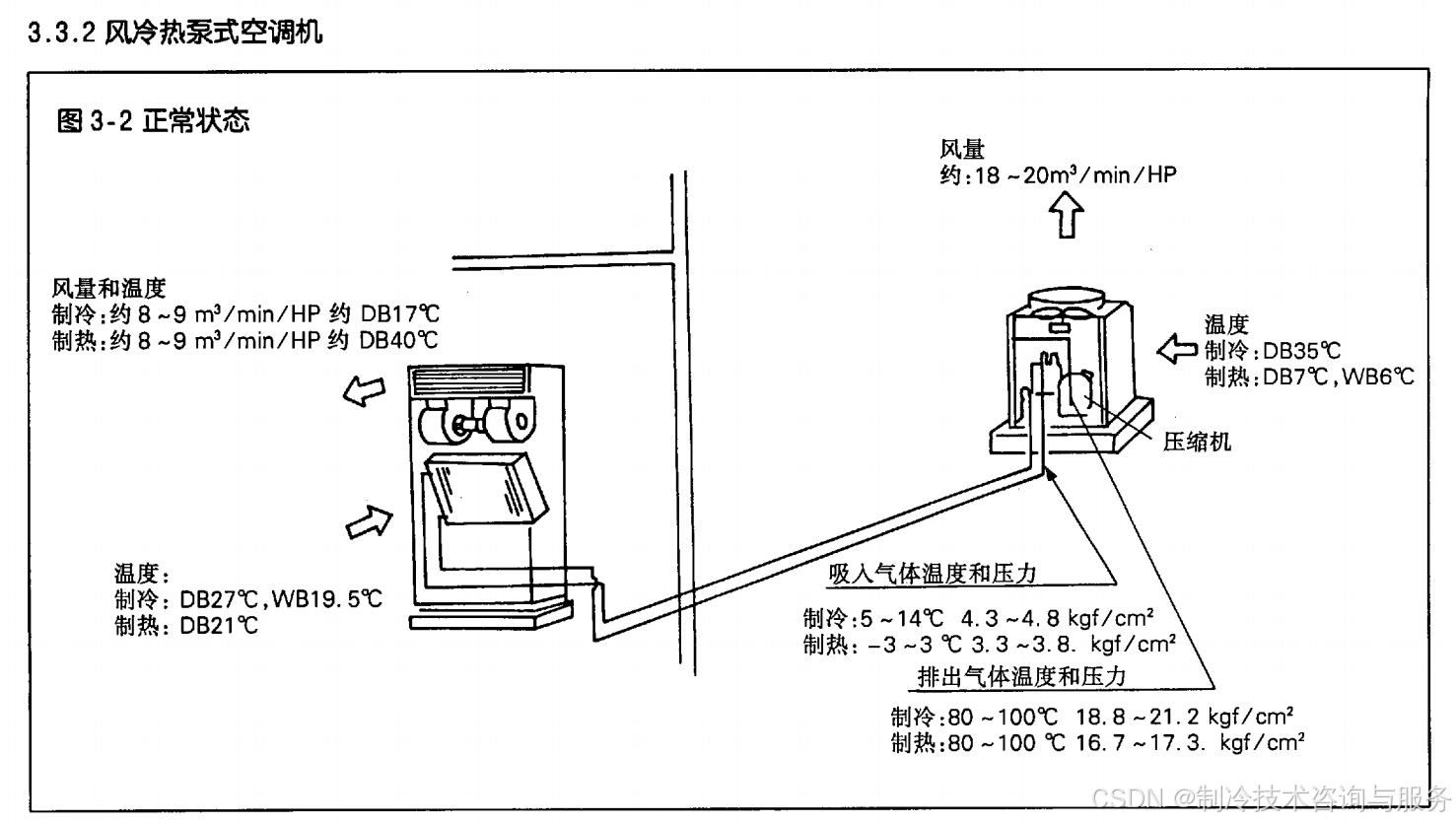

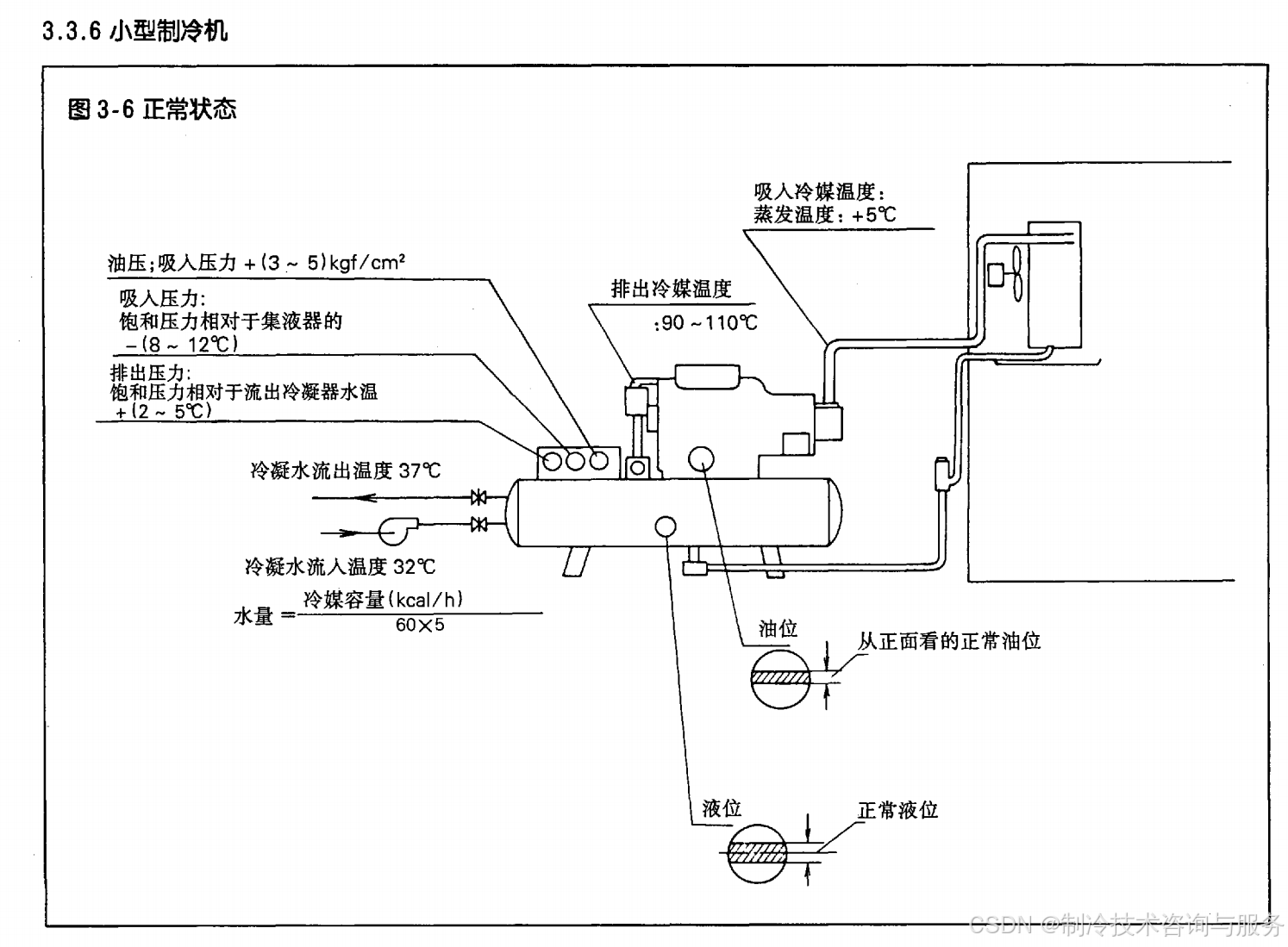

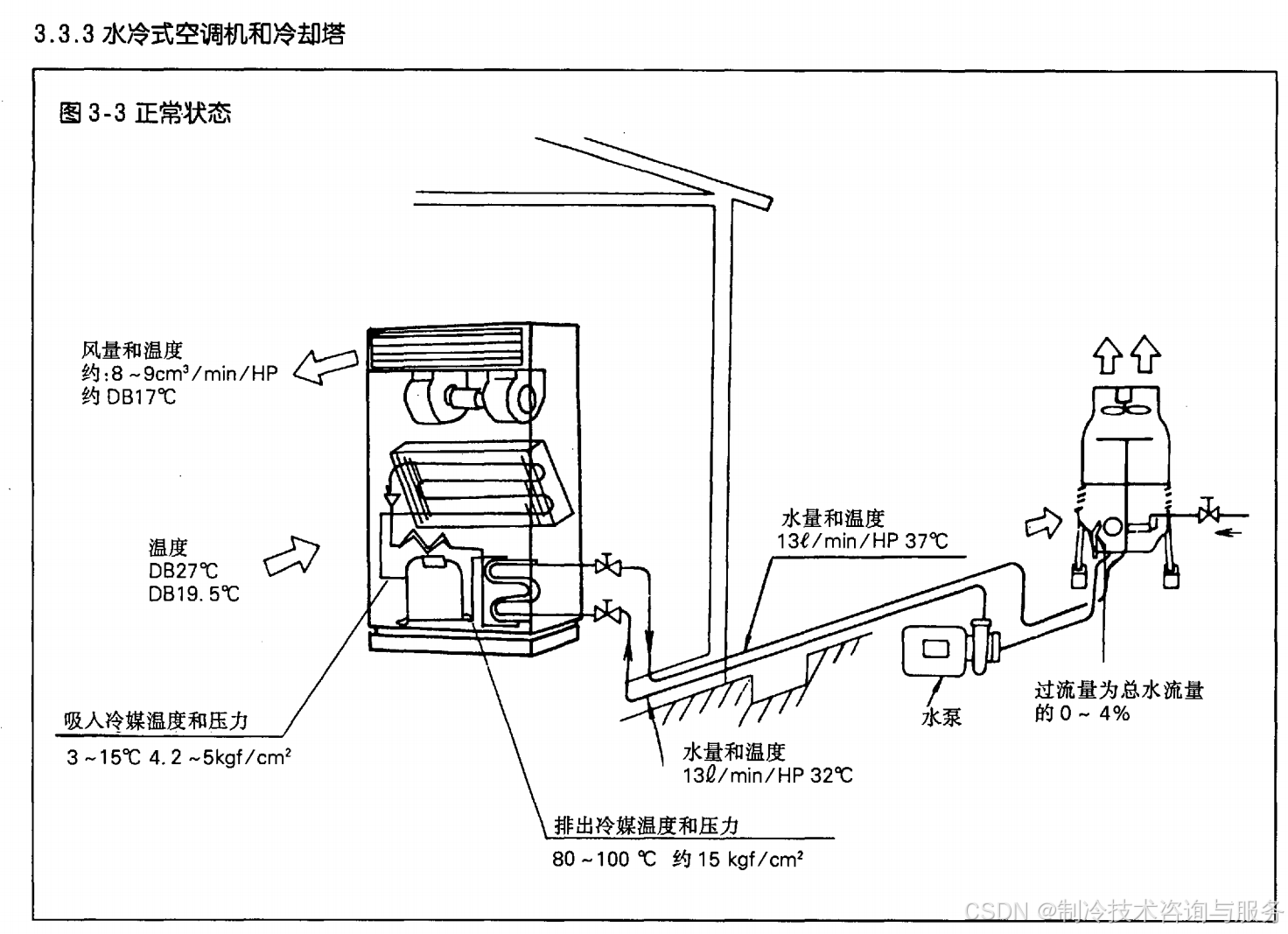

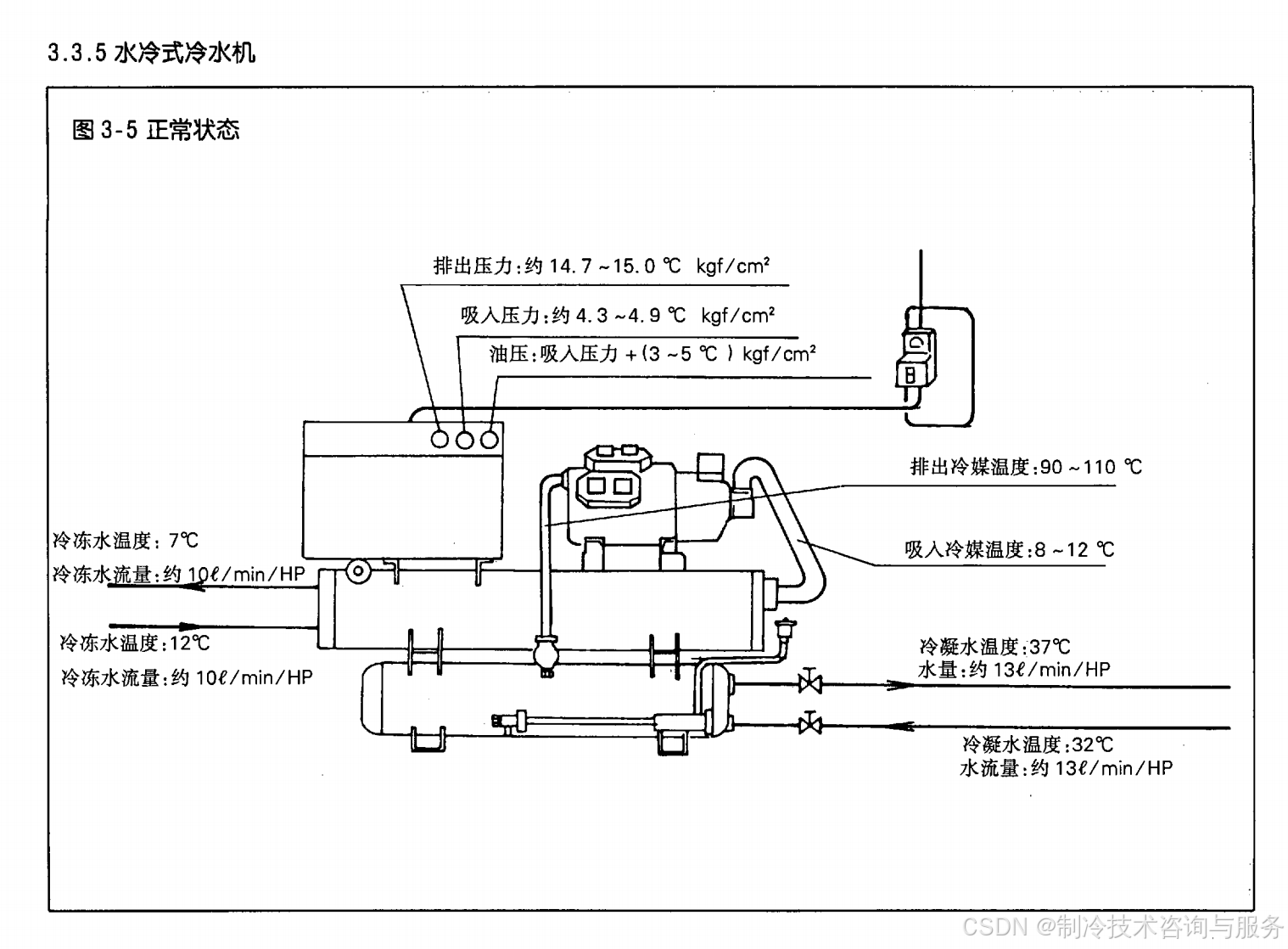

一些机组运行的参数
