制冷系统铜管选型参数

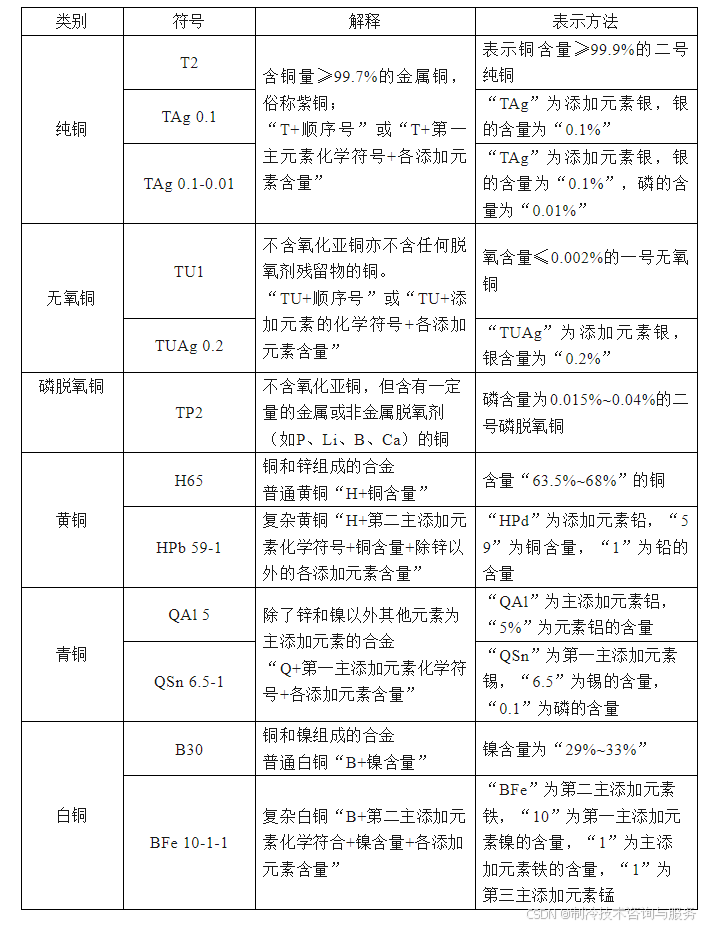

铜及铜合金分类

制冷系统常用铜管材料

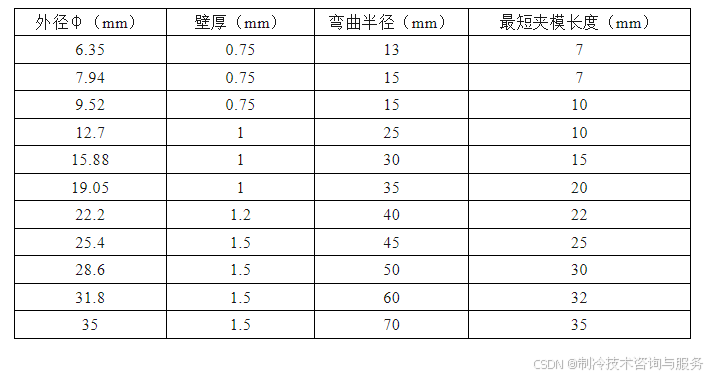

铜管弯管半径要求

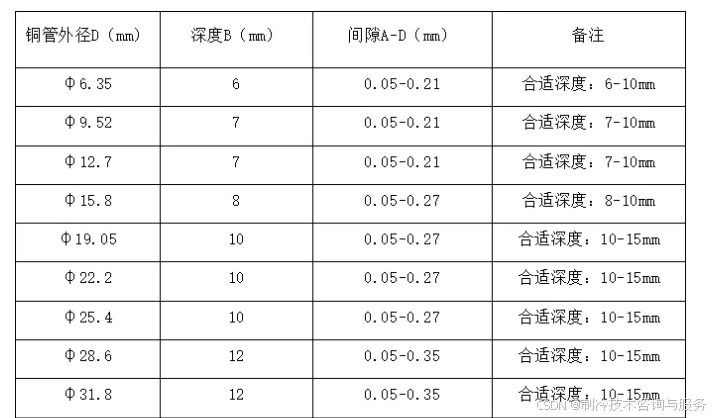

铜管焊接配合间隙

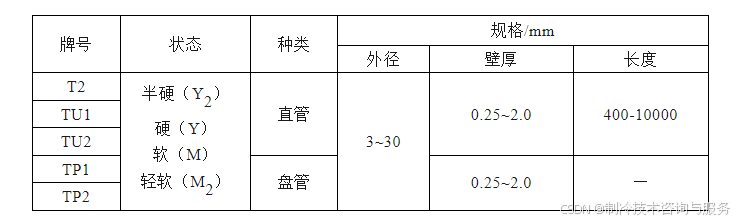

铜及铜合金无缝管

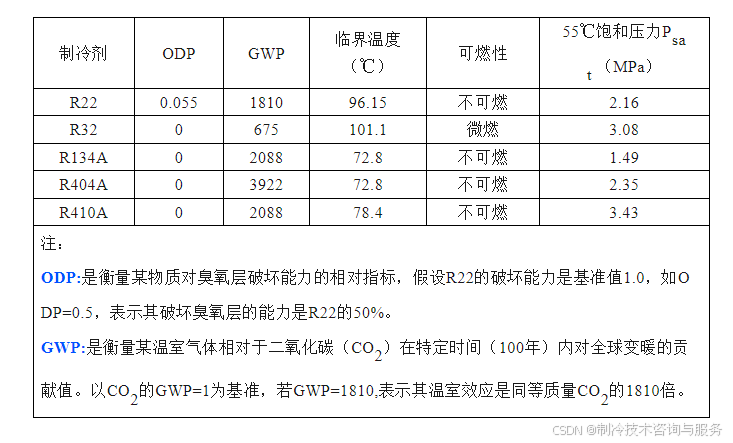

制冷剂物性参数

1、压力容器规范方法

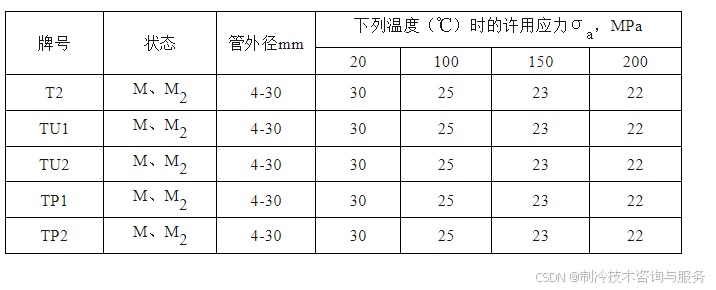

根据ASME压力容器规范,铜管在内压作用下的最小壁厚可按下式计算[7]:t=PD/(2S+0.8P)式中:t-最小壁厚(mm),P-设计压力(MPa),D-管道外径(mm),S-铜管的许用应力(MPa),一般可取铜管屈服强度的1/3~1/4。2、流体力学方法 考虑到流体流动时的压力损失,铜管壁厚还应满足流体力学强度条件[8]:t=D·(3ξρv^2/8σ[s])0.5式中:ξ-沿程阻力系数,与雷诺数和相对粗糙度有关;ρ-制冷剂密度(kg/m³);v
