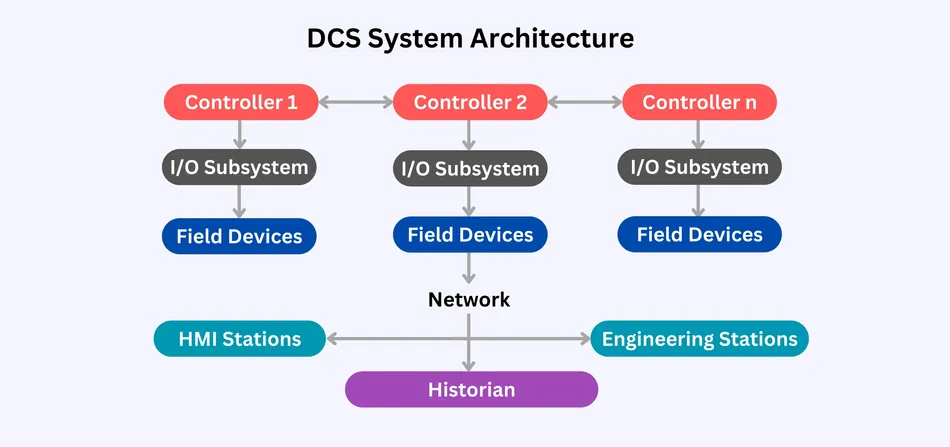

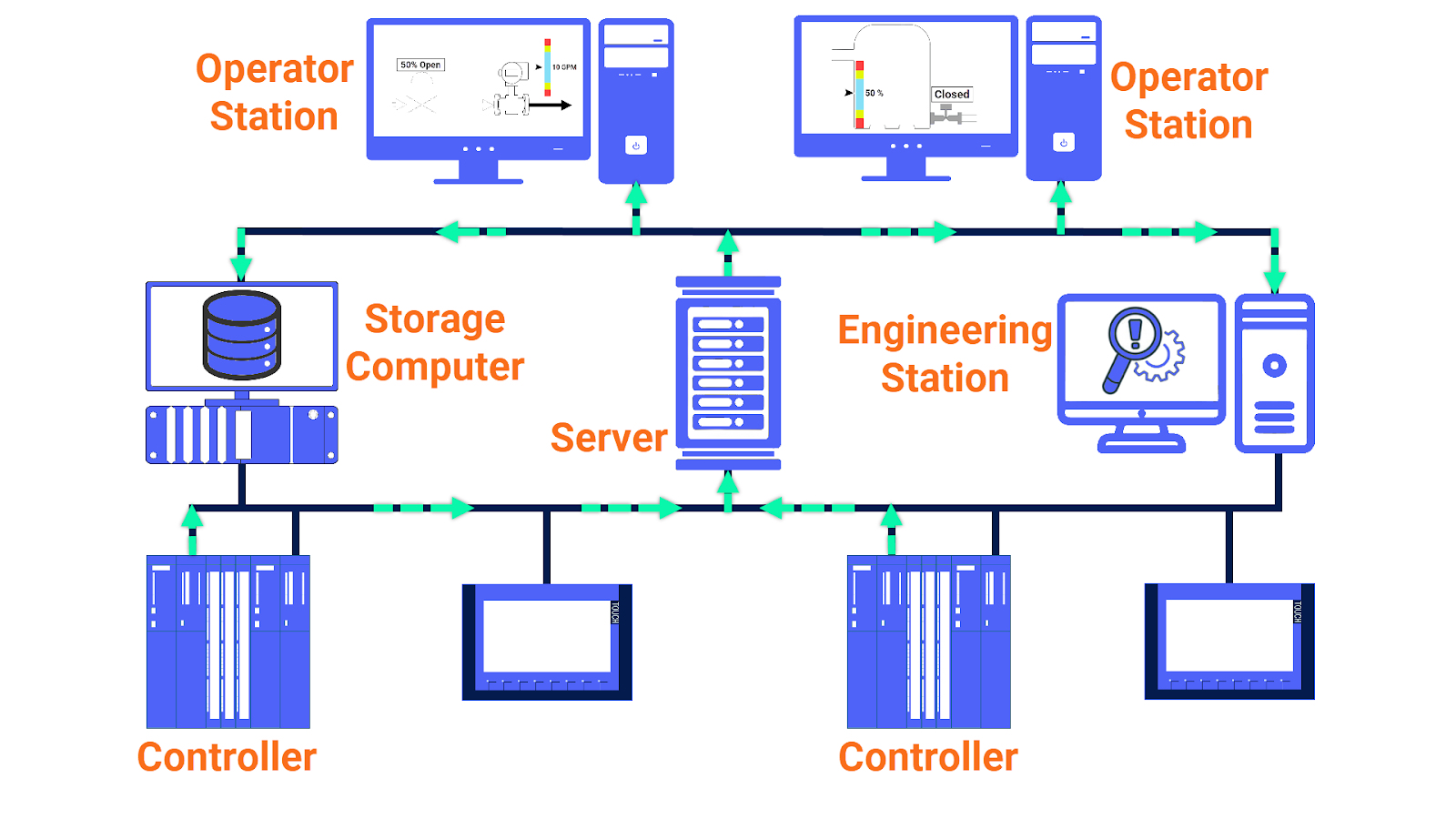

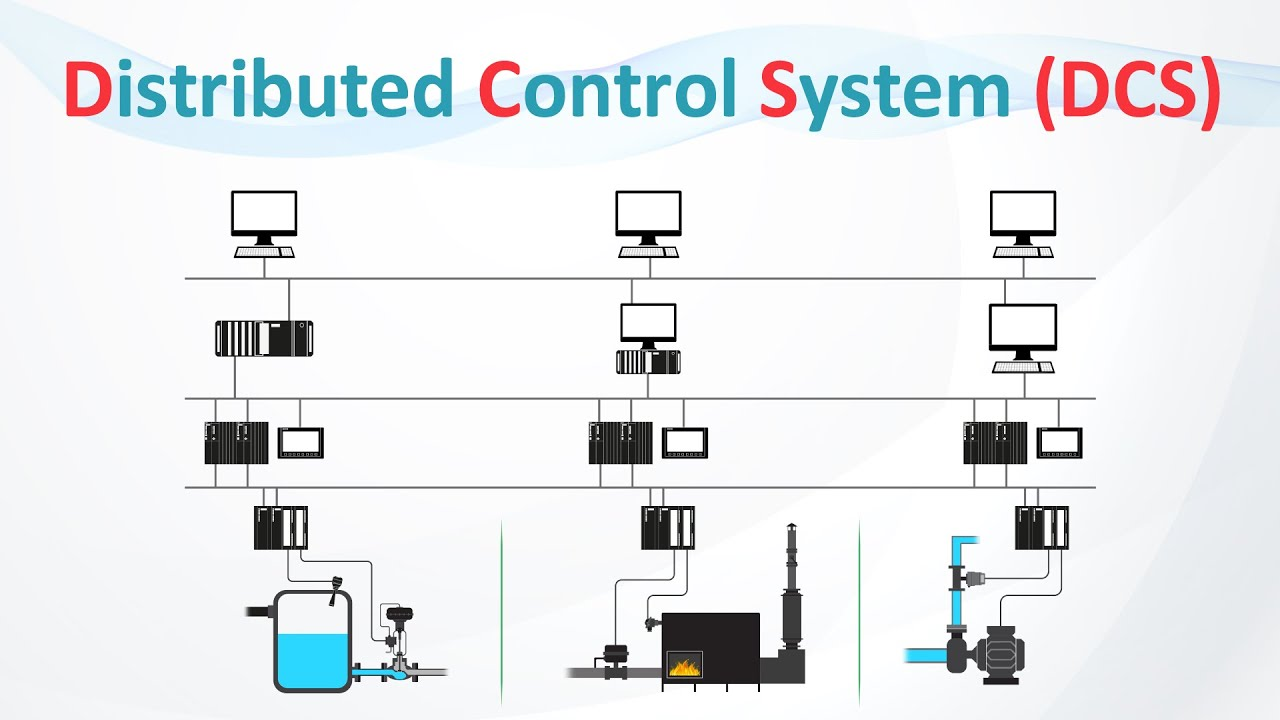

DCS冗余信号配置及无扰切换功能设置

在DCS控制系统中，冗余信号配置及无扰切换功能的设置直接影响热控连锁保护和自动化系统的可靠性。合理配置冗余信号和无扰切换功能，可以确保系统在故障情况下的平稳运行，避免对生产过程造成不良影响。以下是冗余信号配置和无扰切换功能的详细要求与规范。

一、信号冗余配置

1. 自动调节系统（三取中逻辑）

• 单路故障：当自动调节系统中的一个信号出现故障时，系统应报警并切换至剩余两个信号的均值进行调节，确保系统继续保持自动调节功能。

• 两路故障：如果两个信号出现故障，系统应报警并立即切换至手动模式，人工干预确保系统安全。

注：自动调节系统采用“三取中”逻辑判断，当任一信号的质量出现问题或偏差超限时，系统应报警并自动切换为剩余两路信号的均值模式，确保调节系统不受影响。若两个信号发生故障，除报警外，调节系统将从自动模式切换至手动模式，供操作人员手动调节。

2. 保护联锁（三取二逻辑）

• 单路异常：当测量信号出现故障时，系统应自动剔除坏信号并发出二级报警。信号恢复后，系统应自动恢复正常工作状态。

• 控制信号不一致：当控制信号之间出现不一致或偏差超出允许范围时，系统应发出大屏报警。恢复正常后，系统应自动复位。

注：保护联锁中的信号应具备坏质量信号剔除功能，并将坏信号作为二级报警信号显示在大屏幕上。恢复后，系统应自动恢复正常工作状态。控制信号采用“三取二”逻辑，当任一信号越限或与其他信号不一致时，系统应发出报警，恢复正常后自动复位。

3. 双重冗余调节回路

• 偏差超限：当测量信号之间的偏差超出设定范围时，系统应报警并切换至手动模式。此时，人工操作员可根据实际情况选择一个信号进行显示或控制。

注：在双重冗余配置的自动调节回路中，当两个信号的偏差超出允许范围时，系统应报警并切换至手动模式。操作员可手动选择其中一个信号作为控制信号或显示信号，确保系统运行不受影响。

二、双向无扰切换功能

1. 切换场景

在DCS系统中，切换场景可能涉及多种操作模式，以下是常见的切换场景：

• 手动与自动切换：系统应在手动和自动模式之间无扰切换，确保控制的连续性。

• 调节系统设定值跟踪：调节系统在切换过程中应确保设定值的平滑过渡。

• 联锁、限制、跟踪、调节回路切换：不同控制回路之间的切换应实现无扰过渡，避免引起突变或系统不稳定。

• 控制方式转换：控制方式的转换应无扰进行，保证系统平稳运行。

• 系统指令接口切换：指令接口的切换应保持无扰，以免对生产过程造成干扰。

2. 核心规则

• 下游阻塞（如限幅）：当下游系统因限幅等原因被阻塞时，上游指令应同步受限或跟踪，以防止指令突变或系统积分饱和。

• 系统闭锁与超弛：当系统出现闭锁或超弛现象时，受影响部分应处于跟踪状态，联锁解除后，系统应平稳恢复控制。

三、记忆口诀

为了方便记忆冗余信号配置及无扰切换的操作要点，以下是简化的记忆口诀：

• 冗余三取中，均值保自动；两坏切手动，联锁二级警。

• 无扰切换七场景，下游阻塞上游跟；闭锁跟踪速复原，指令平滑稳运行。

四、小结

在DCS控制系统中，冗余信号配置和无扰切换功能对于保障系统的稳定性和可靠性至关重要。通过合理配置冗余信号，可以确保在单一信号故障或多个信号故障时，系统仍然能够正常工作。而无扰切换功能则保证了在控制模式和回路切换时，系统能够平稳过渡，避免对生产过程产生不良影响。合理应用这些配置和功能，将大大提高DCS系统的安全性和可靠性。
