PICO温度枪项目是一个自己动手的温度枪项目,使用PICO 2和GY-906红外温度传感器采集温度读数,并将其显示在SSD1306 124x32 OLED屏幕上。
目标是使用PICO 2和GY-906 (MLX90614)从零开始创建一个开源的功能温度枪,GY-906是一种非接触式红外温度传感器,精度为±0.5°C。
它提供两种输出模式:PWM(脉宽调制)和SMBus (I2C)。10位PWM输出的分辨率为0.14°C,而I2C接口的分辨率为0.02°C。我们现在使用I2C模式。

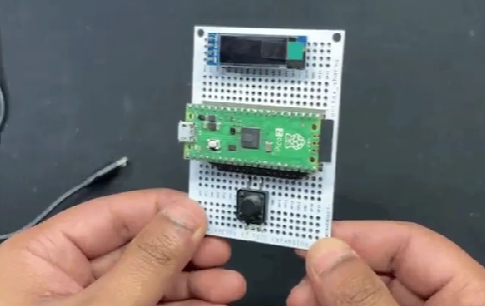

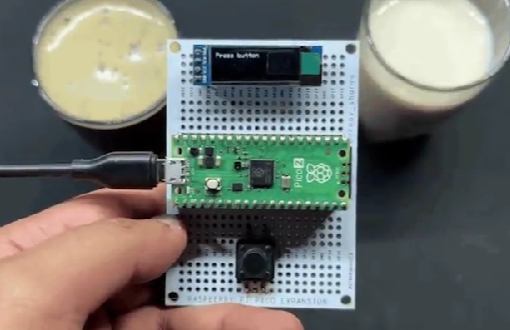

对于这个项目,我们创建了两个变体:一个用于简单设置的面包板版本和一个将所有组件连接到漂亮PCB上的原型PCB版本,使整个设置更容易和更实用。
对于这个项目的版本2,我们将设计一个定制的PCB,带有温度枪式外壳作为外壳和板载电池组。
目前,本文将介绍面包板和原型PCB版本的基本设置和构建过程,因此让我们开始这个项目。
材料要求
这些是在这个项目中使用的组件。
•PICO 2
•GY-906红外温度传感器
•OLED显示屏124x32
•跳线
•按钮开关
•电路试验板
•PCB原型
•PICO 2的母头引脚
•连接电线

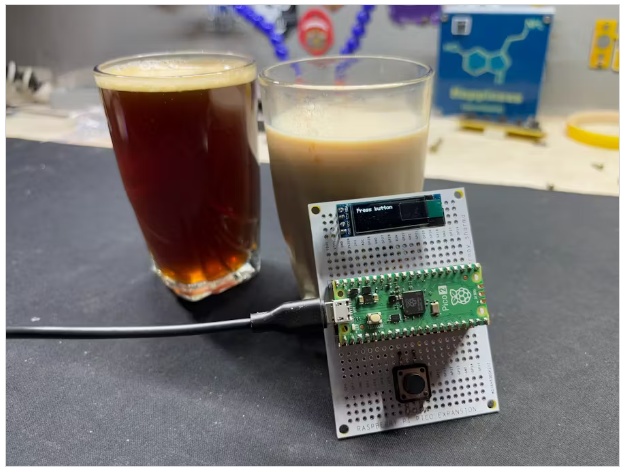

•用于测试的热、冷介质

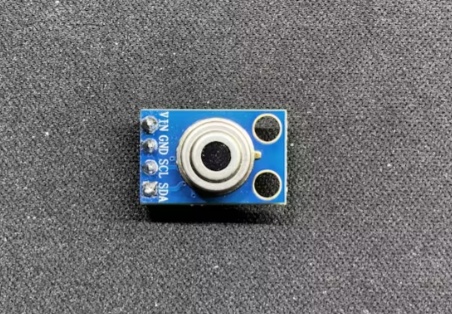

GY-906红外温度传感器模块
