ensp华为路由器ARP与ICMP的抓包

#作业三：ARP与ICMP的抓包#

• 实验环境
• 实验思路
• 1.规划并配置IP
• 2.检查直连连通性
• 3.进行ARP与ICMP的抓包
• 具体实施
• 实验总结

实验环境

实验思路

###1. 规划并配置IP### ###2. 检查直连连通性### ###3. 对端口g0/0/0进行抓包###

具体实施

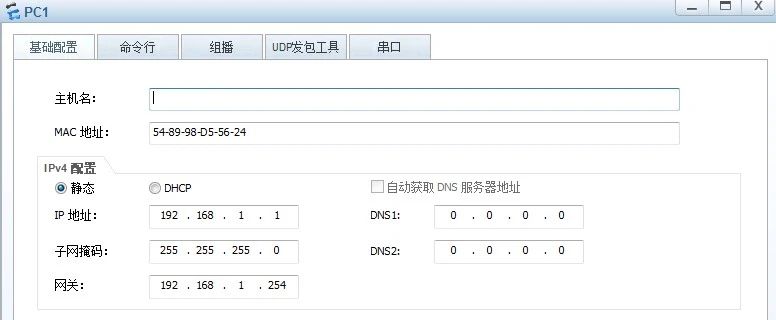

规划并配置IP

##### PC1: #####

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[Huawei-GigabitEthernet0/0/0]
Mar  9 2021 20:39:15-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[2]:The line protocol
 IP on the interface GigabitEthernet0/0/0 has entered the UP state.

PC2:

[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.2.254 24
Mar  9 2021 20:39:56-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[3]:The line protocol
 IP on the interface GigabitEthernet0/0/1 has entered the UP state.

检查直连连通性

PC>ping 192.168.2.1

Ping 192.168.2.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.2.1: bytes=32 seq=2 ttl=127 time=16 ms
From 192.168.2.1: bytes=32 seq=3 ttl=127 time=16 ms
From 192.168.2.1: bytes=32 seq=4 ttl=127 time=16 ms
From 192.168.2.1: bytes=32 seq=5 ttl=127 time=16 ms

 --- 192.168.2.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/16/16 ms

对端口g0/0/0进行抓包

• 报文的作用：
• 1.第一帧是APR报文，作用是广播使该路由表中所有主机接收到广播，通过对比IP地址确定MAC地址 。
• 2.第二帧还是ARP报文，是路由表中所有主机接收到广播后，对应IP地址的主机发送应答报文，告知自己的MAC地址。
• 3.第三帧是ICMP返回请求报文，根据解析出的IP地址发送ICMP报文，用来确认包是否成功到达目标地址，图中表示无响应报文 。
• 4.4~11帧是ICMP报文，是4次完整的请求和应答报文，表明包成功到达目标地址。

实验总结

### 1. 协议介绍 ### * ARP协议：Address Resolution Protocol（地址解析协议），因一个主机要和另一个主机进行直接通信，必须要知道目标主机的MAC地址，若已知设备所分配到的IP地址，则使用ARP协议可以通过该IP地址获取到设备的MAC地址。 * ICMP协议：Internet Control Message Protocol（互联网控制消息协议），归属于网络层协议，用于传输出错报告控制信息，保障数据传输的准确性

2. ARP与ICMP的抓包实验所用设备

• AR1（连接两个不同主机的路由器）
• PC1（主机端1）
• PC2（主机端2）

3. 工作原理

• 利用通信协议中的ping命令检查网络是否连通
• ARP协议解析地址，得到目标地址的MAC地址
  主机端2）

3. 工作原理

• 利用通信协议中的ping命令检查网络是否连通
• ARP协议解析地址，得到目标地址的MAC地址
• ICMP协议验证数据传输的连通性，若遇到问题反馈问题原因，解决问题。
