数字系统实验

不要抄作业啊everybody！（一定要自己做!）

#涉及知识点：加法计算器74LS283 比较器74LS85 七段数码管DCD_HEX

任务B：设计一个带有密码锁功能的4位2进制加法计算器，具体功能要求如下：

1. 把你的学号转换为16进制数，将转换后的十六进制数最后一位作为加法计算器的密码锁（例如，你本人学号为23225678，转换16进制后为162654E，则密码锁的预设密码为E），在使用该计算器时，需输入密码，如输入密码正确，则计算器输出正常的加法计算结果；如输入密码错误，则输出0；

2. 加法计算器的计算结果用七段数码管指示（考虑进位问题，需用到两个数码管）；此外，需设置密码锁指示灯（Probe，两个指示灯，绿灯表示密码正确，红灯表示密码错误）。

3. 提示：电路的2进制输入可用拨码开关实现（MultiSim中搜索DSWPK_4，电阻排用RPACK中的4line_Isolated），加法计算器可用74LS283实现，密码锁可用比较器74LS85实现，七段数码管可采用DCD_HEX数码管（不用接驱动器）

实验小tips：

1、拨码开关一定要接 上拉电阻，是上拉电阻，不是拉电阻....

2、密码锁的实现，我的方法是接一个与门，一端接VCC，一端接比较器的74LS85，只有满足A=B输出为1时，可以让其他的拨码开关工作，进而计算数据。

3、本DCD_HEX是十六进制的数码管，即显示的结果是将加法运算后的结果转换成十六进制显示输出。

4、对各个器件的级联端要熟悉接法，不要乱接，，，

5、如果连接之后，认为没有问题，但是灯不亮或者显示器有误，考虑像我一样加一些探针，看看它的高低电平。

6、对于一些输入，显示器确实会出现乱码，因为十六进制，想一想我们还有ABCD这些东西不能用数字表示出来对吧。

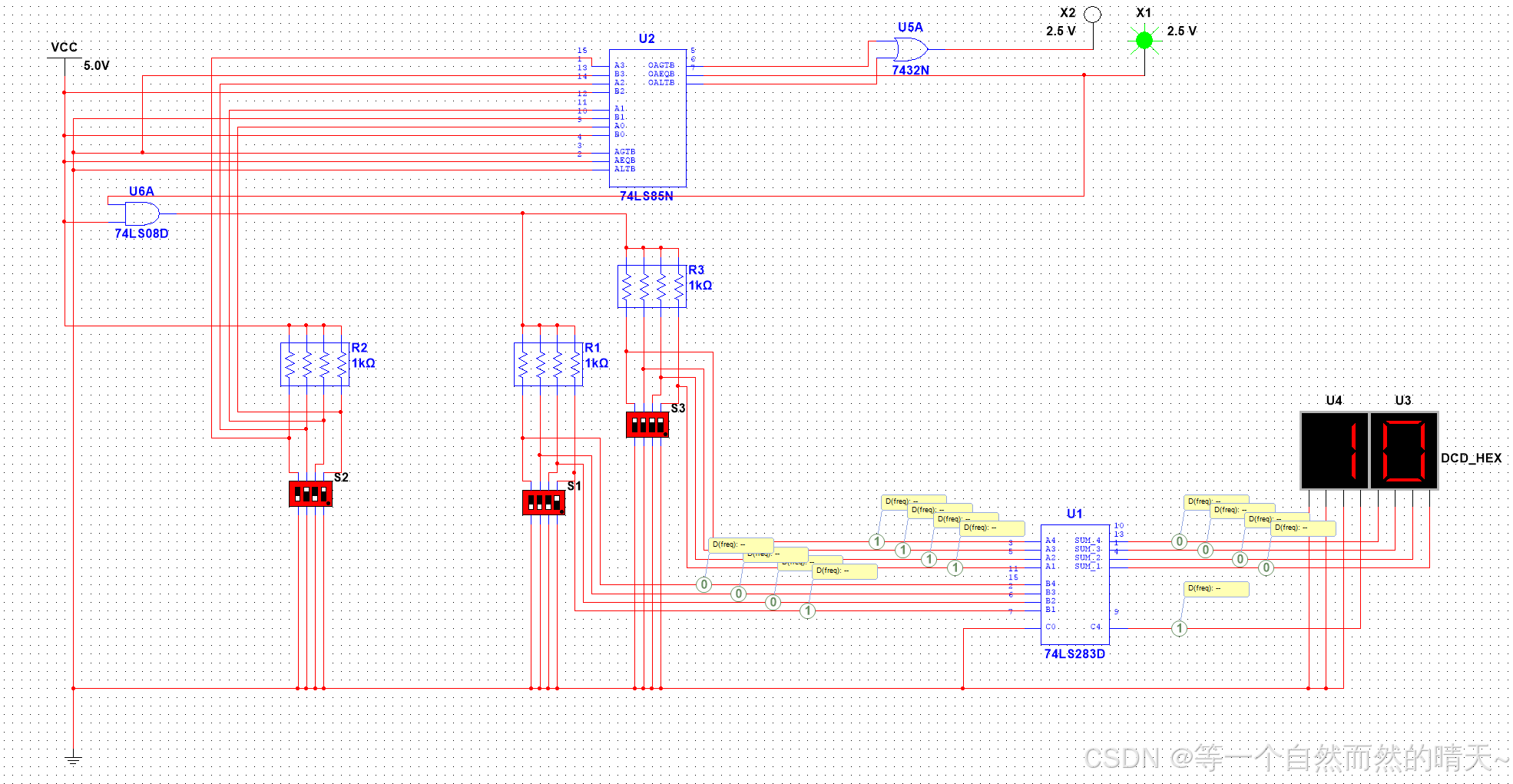

设计图 ：（仅作参考，我觉得还有很多值得完善和修改的地方）

说明：S2：用于密码锁控制   S1和S3两个四位二进制输入

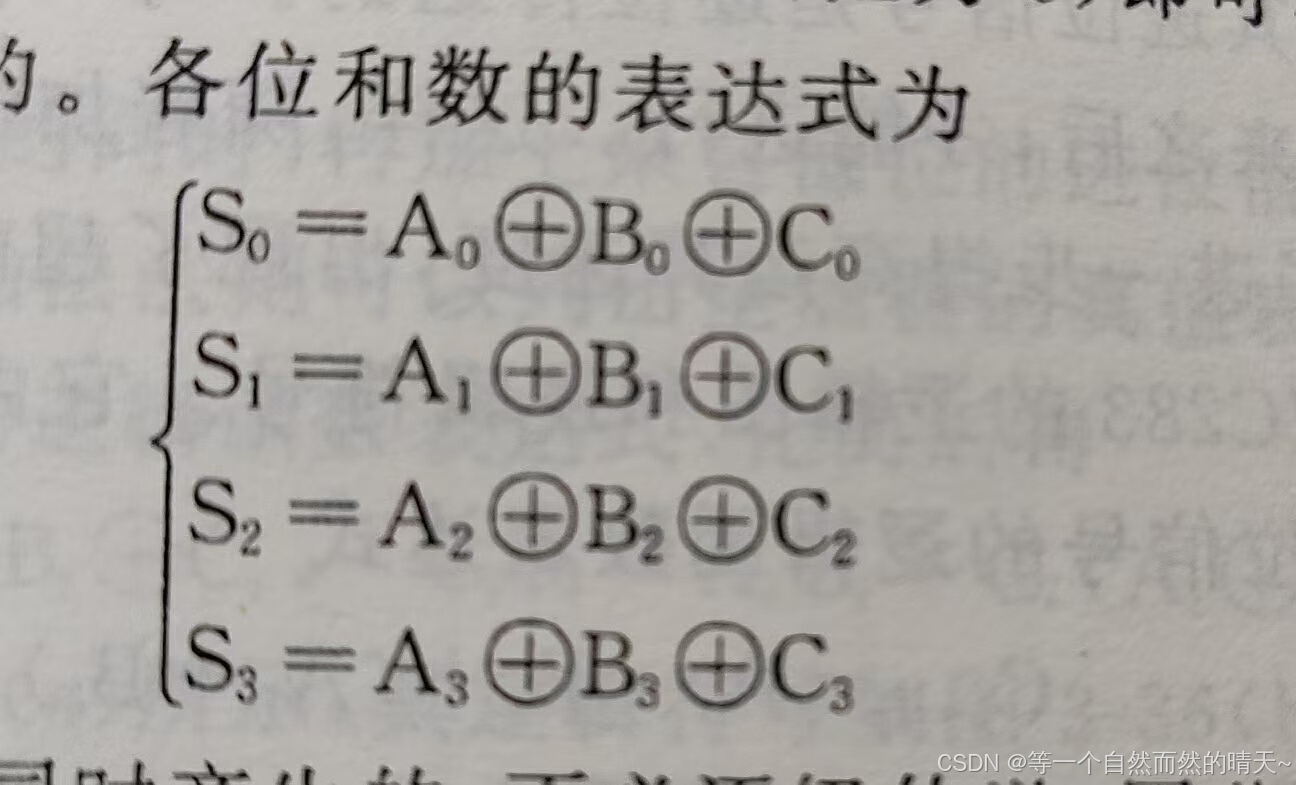

附上:74LS283的S0 S1 S2 S3(对应于器件里的S1 S2 S3 S4)

可以完善的地方：把二进制码转为BCD码，再用数码管显示出来，这样就能实现十进制的显示，但是有点复杂，有空再做
