本期给大家带来的是影响风扇（电子产品）性能的外部因素分析研究内容，希望对大家有帮助。

关于电子产品风扇的基础知识，前面有文章提到，详细内容见下面文章

关于电子产品中风扇应用的基础知识

散热第一步是导热

还有其它相关的内容，比如风道优化设计方向与原则、风洞试验等，大家在公众号中搜索即可。

今天分享的内容是，关于挡板和气流如何影响风扇性能。

在今天的电子产品中，人们不断推动小批量提供更多的功能。集成电路越来越强大，元器件功率密度也在增加。为了热管理这些组件，强制对流冷却是最比较常见的散热设计方式。

某非车载充电机风冷设计

提升系统的气流速率是较高的功率水平和较小的散热器空间的系统热管理散热优化解决方案之一。

增强气流有双重的好处。首先，它降低了组件的热阻和散热器对空气的影响，从而减低了元器件结温度。第二，较高的气流速率降低了机壳内部系统的整体温升。

一般机壳中的单个或多个风扇可用于管理高功耗元器件，以确保正常运行和长期可靠性。

在军事设备中，我们一般会放一定裕量，或者有冗余的设计，比如如果风扇出现故障，系统仍将在其工作温度范围内运行，但系统的预期寿命可能会受到影响。

风扇在系统中的安装方式对其最终性能有巨大的影响。障碍物，如挡板、格栅、过滤器件，会减少自由进气和排气，从而对风扇性能产生负面影响。在彼此旁边安装的风扇也会影响彼此的性能。

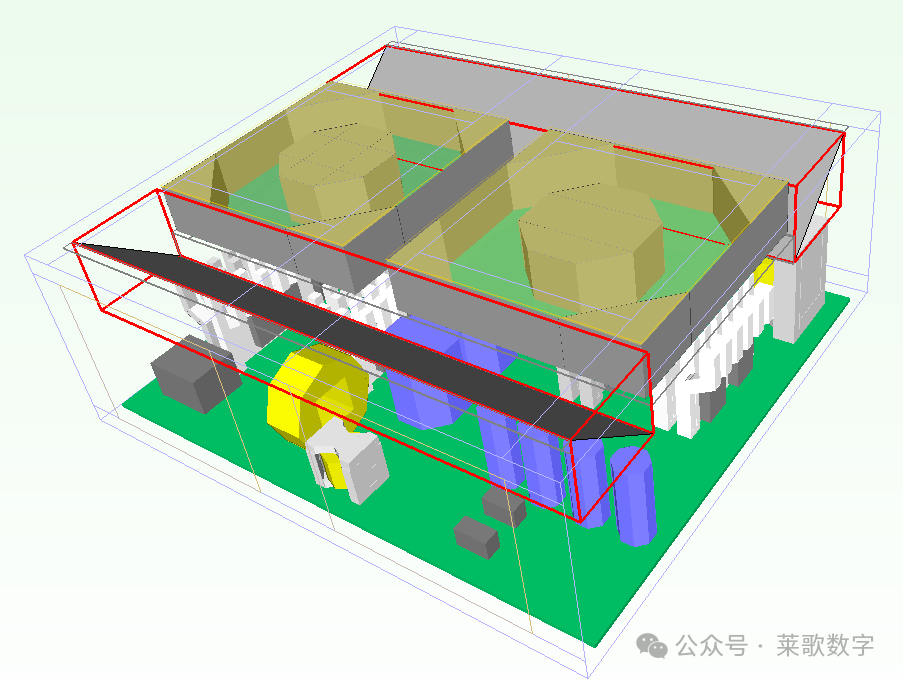

某非车载充电机挡风板设计

下面我们来举例说明相关因素对风扇性能、噪声的影响变化。

障碍物对风扇性能曲线的影响

此前，我们在之前的文章提到过，风扇被安装到系统内后，其工作点是PQ曲线与系统内部阻抗的交点。阻抗曲线表示随着气流的增加，压力损失也在增加，如下图所示。

对期望气流的初步估计可以通过解析的方法计算出。关于电子产品中风扇应用的基础知识

风扇工作点和流阻特性可以通过计算流体动力学（CFD）模型或实验测试更详细地进行更详细的研究。

以平行于面板或中间挡板的轴向风扇为例。风扇的吸入侧或压力侧将被部分阻塞。

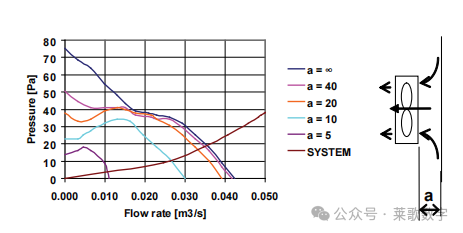

风扇离墙壁越近，在原始特征曲线（a =∞）以下的流量减少就越大。图1显示了风机进气口的壁对流量的影响。

图1 风机吸入侧阻塞的影响

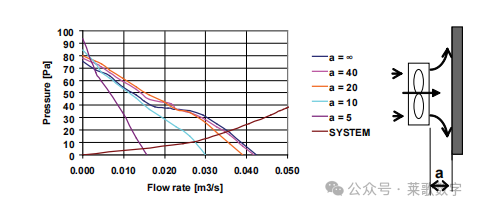

图2显示了对风机压力侧壁的影响。以系统曲线为例。

图2 风机压力侧阻塞的影响

这两个图都显示出，如果风扇安装在非常靠近墙壁的地方，就会产生巨大影响。在只有5毫米的距离下，流量减少了3 - 4倍。

之前，我们也分享过一篇关于风扇与散热器距离对系统散热影响的文章，可以结合起来看。

风扇与散热器距离对系统散热影响分析

过滤和屏幕对风扇性能影响

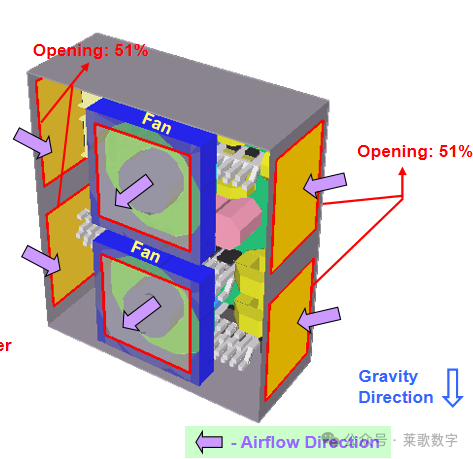

如果风扇安装得太接近滤网或过滤棉，风扇的特性曲线也会发生变化，比如我们之前做的某个非车载AC-DC充电机项目，如下图所示，

此前，文章也讲过相关的内部结构和散热设计，详情推荐大家查看下面文章。

散热第一步是导热

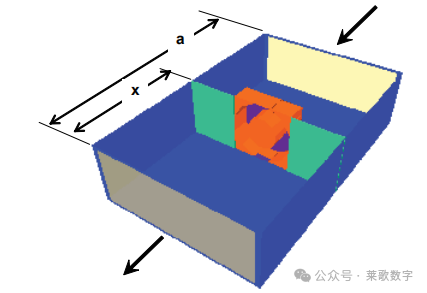

建立一个简易的模型进行分析，如下图所示

确定有关安装位置的气流性能和噪音水平的试验安排

在没有屏幕的机箱中安装风扇，外壳长度尺寸a，已经降低了气流性能，降低了风扇的特性曲线。

损失是由于风扇安装在机箱的机壳附近，因为墙壁部分阻碍了进气和排气。如果机箱a的尺寸翻倍，风扇位于中心，这样风扇的损失可以减少很多。

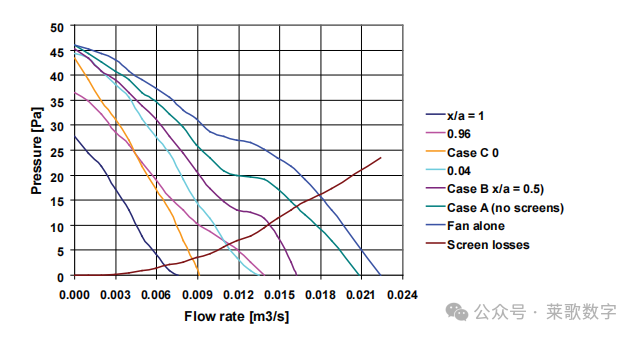

随风扇在机壳内部位置的变化而引起的风扇特性曲线变化

由上图分析，在情况B中，风扇安装在中间位置，性能进一步降低。这些限制是因为壁面造成了气流损失。

在所有情况下，由于不利的安装条件，风扇性能会直接下降。这些影响被称为干扰损失；通过提供足够大、通畅的进气和排气区（通风），可以减少或消除它们。

除了气流性能外，风扇的安装条件对于保持较低风扇噪声也很重要。

风机安装对噪声的影响

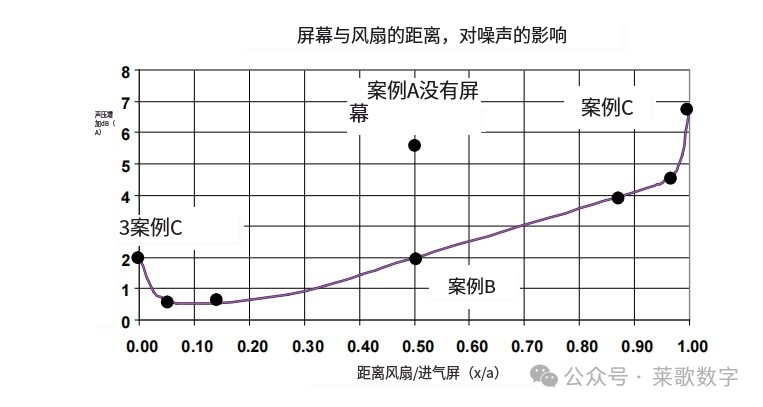

下图显示了各种情况下的噪声情况。

如A（安装在中间无屏幕的风扇），噪声增加到5 dB(A)以上，主要是由于自由进气的阻塞。情况B（与进气和排气屏幕距离相同），噪声降低到2dB (A)，比案例A小3 dB (A)。

随着与屏幕的距离减小（案例C），影响效果变得明显。当接近吸入侧的屏幕时，噪音水平可高达7.5 dB (A)，而排气屏幕的噪音水平可达2 dB (A)。

说明进气侧的障碍物比排气侧增加的噪音影响要大得多。

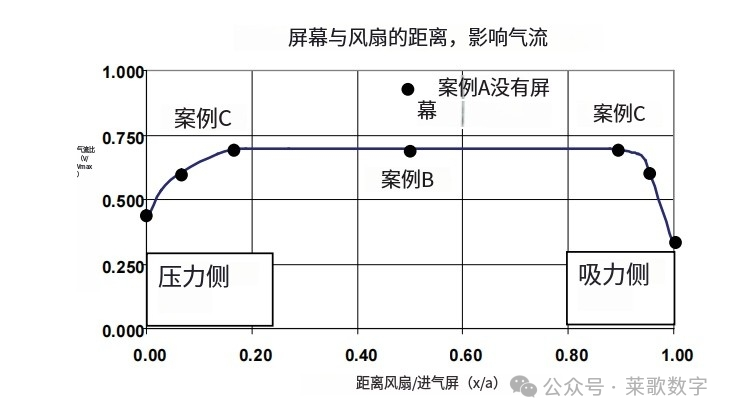

测试不同情况下的噪声和气流变化

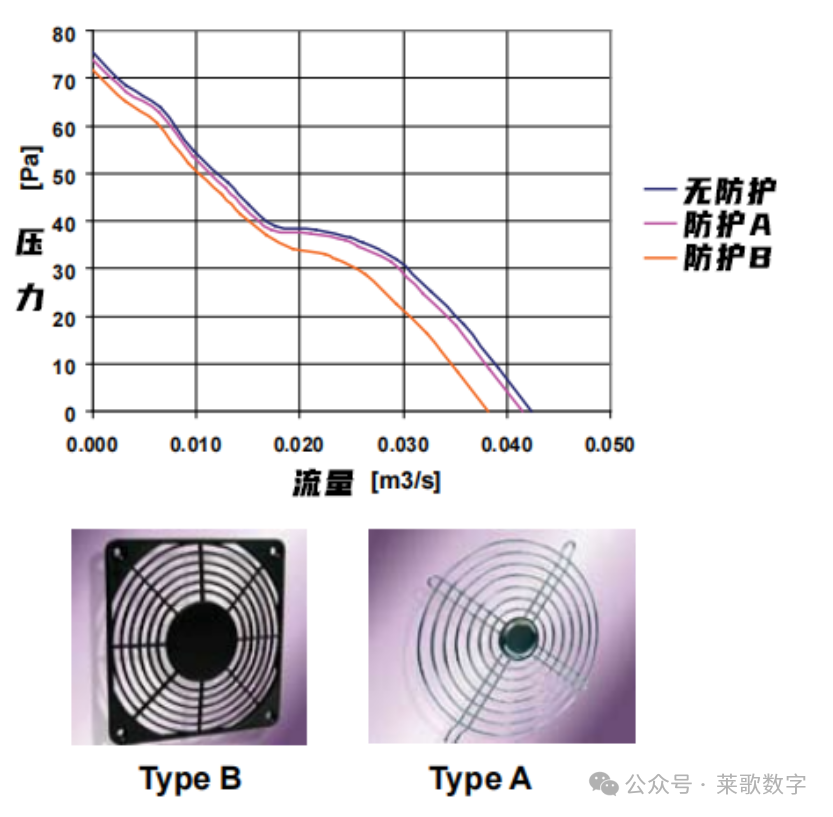

在下图所示，显示了两个不同的、特殊设计的防护罩对风扇特性曲线的影响变化。

有了这些手指保护装置，只有很小的压力损失。在进气侧产生的噪音相对较低；在排气方面，它基本上可以忽略不计。

比较理想的设计方案是，尽可能保存开孔大，以减少压力损失和噪声。

总之，

• 风扇在为许多电子产品提供足够的冷却方面发挥着关键作用。

• 风扇的入口和排气口附近障碍物的安装对其性能曲线有重大影响。

• 挡板相对于风扇的位置和设计是至关重要；

• 适当使用通风将有助于最大限度地增加来自风扇的气流，并有助于保持噪音到最低。
