本期给大家带来的是关于热设计理论计算公式研究内容，希望对大家有帮助。

需要此文档的关注莱歌数字 视频号，在视频号私信我领取，谢谢！

去公众号主页关注一下，莱歌数字（全网同名：公众号、视频号、B站、抖音等）视频号，感谢！！！（因为粉丝得达到500以上才能在电脑端直播）操作路径如下图所示，

基本内容介绍如下，（莱歌数字-视频号查看，视频已更新）

对于不太熟悉这个领域的，给大家普及一下，热设计基本流程，更详细的可参考之前发布的几篇文章，链接如下。

产品热设计工作流程与相关角色定位

关于热设计仿真分析的几点建议

敏捷开发在热设计项目的工程应用

在最早期，产品规划、项目立项的过程中，需要有初步的理论计算，评估方案的可行性，给出数据支撑，初步证明方案是可行的，也是后期优化的依据。

比如，确认是强迫风冷热设计方案。（至于如何确认，之前的文章有讲，大家可点击链接查阅：液体冷却系统及其部件。）

一般可以用的方法有两种：即，表面热流法、体积功率密度法。

不同散热方式表面热流密度对应的温升曲线示意

由上图给定的几种散热方式，通过计算产品表面积、根据表面温升要求目标，查找表面热流密度。

由公式，表面积*表面热流密度，即可获得初步散热能力，以此评估所选的散热方案是否合适。

或者根据项目给出的功耗，计算表面热流密度，以此由上图选择所需的散热方式，然后进行其它验证。

温升为40℃℃时产品体积功率密度限值(适用于密封单元内部的冷却)

运用体积功率密度方法，也可以进行评估。通过计算产品体积，查找体积功率密度，体积*体积功率密度，即可获得初步散热能力，或者根据需要散掉的热量，进行反推，也可以得到初步的散热方案。

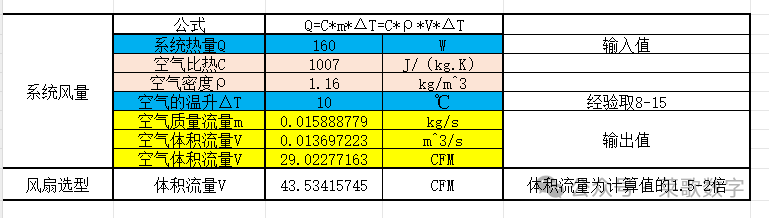

那么就评估该系统需要多大风量、风压的风扇，需要风扇的数量等等，可以参考如下公式，

蓝色的是项目条件，需要解决的散热量，然后温升目标δT，根据项目实际情况填写，最后风扇选型一栏就会出现计算结果，也就是所需要的风量。

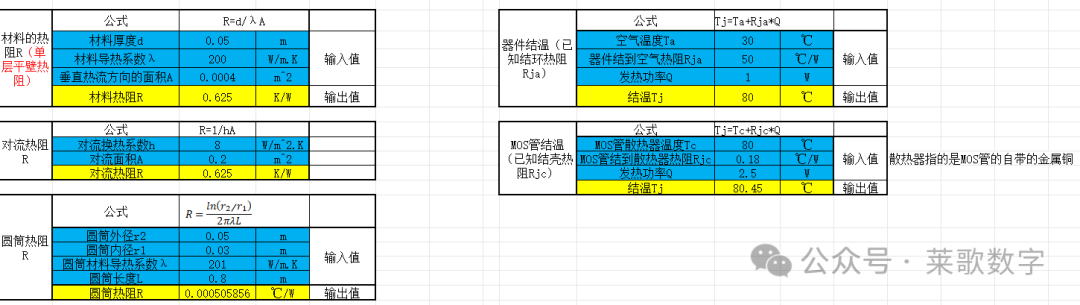

同样的还有，比如热阻计算，基本的公式R=L/（λ*A），这个我们经常在说，如下表所示，

其他的还有很多，包含了几乎电子产品热设计所需要的理论计算，那么后续我也会把这个表进行完善，包含单位换算、行业特殊的计算、经验公式等。
