本期给大家带来的是关于电暖器的奥秘：原理、散热与创新研究内容，希望对大家有帮助。

一、电暖器工作原理

电暖器的工作原理主要是基于电流的热效应，即电流通过各种导体时，使导体温度升高的一种现象。目前大部分电暖器采用发热电阻元件加热，将电能转化为热能。不同类型的电暖器采用不同的热转换方式，从而制造出不同的供暖效果。

对流型电暖器则采用陶瓷管加热，再利用对流加热，可节能 30%，升温速度比电油汀型快 60%-70%。

二、电暖器散热方式

电暖器的散热方式主要有热辐射和热对流两种。

热辐射散热方式：

辐射式电暖器常见的如 “小太阳”，是利用红外线辐射及反射罩对特定方向进行取暖。其优点是定向升温迅速，只要一打开马上就能感到暖和。缺点也很明显，方向性强，只有在正对的方向可以感受到热量，其它方向没有热量，舒适性较差。而且部分产品整体设计没有有效的高温保护措施，加热丝容易烫伤或引燃周边物品，有较高的安全使用隐患。

热对流散热方式：

热对流方式是以空气为热传导介质，通过对空气的加热和空气的流动，实现提高环境温度的目的。又分为强制对流和自然对流。

强制对流：如暖风机等，通过风扇将热空气吹出，实现空气流动。优点是升温迅速，且温度分布比较均匀，不会让人有忽冷忽热的感觉，设备体积较小，产品成本也相对较低。缺点是由于风扇工作中会发出噪音，高速流动的热空气会让长期使用者有干燥和不适感。适合用于相对密闭和狭小的空间短时间使用，如浴室等。
自然对流：常见的产品有电暖器、电烤炉等。被加热后的热空气由于密度小而上升，冷空气下降，这种自然对流方式实现提高市内环境温度的效果。采用自然对流方式的电暖器，无工作噪声，市内升温均匀，人体舒适性强。缺点是由于需要较大的散热面积，设备体积较大，占用空间，而且通常需要使用水、油等作为二次热传导介质增加了设备成本，有些厂家还为设备增加了温度控制、定时、防倾倒等功能，使得此类产品的市场价格较高。

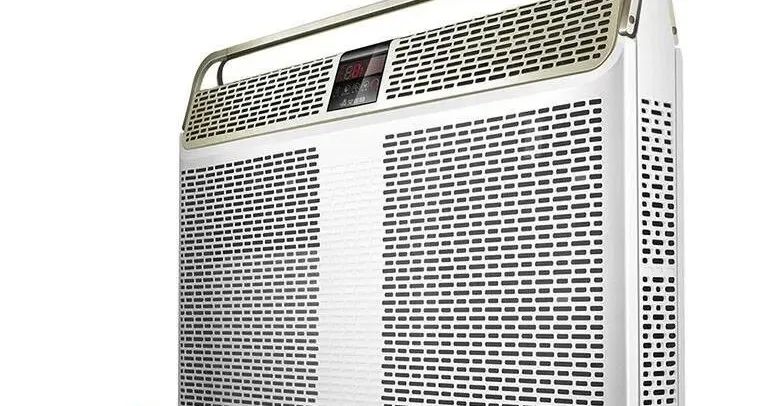

对流式电暖器是利用了空气流动性的原理，以空气微循环进行导热，在室内空气无可感的气流，不会使人体有不舒适的感觉，室内空气温度在很短的时间内就能均匀上升。

其优点一是安全可靠，无明火，温度梯度小，室内气温均匀，可长期安全可靠使用；

二是导热快，采用黑管（以铜管为基本材料）取代导热油为发热体，铝片为基本散热装置，升温度速度快，导热快，利用热空气上升，冷空气下降的基本原理形成空气对流，通电 1 分秒内可产生热量，重量轻，体积较薄，适合多种安装方式，具有防水设计，可居浴两用；

三、电暖器结构设计特点

电暖器的结构设计特点因不同类型而各异。

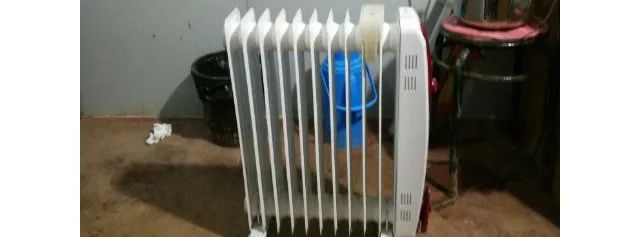

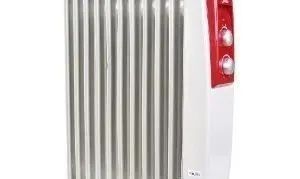

电油汀型电暖器：由密封式电热元件、金属加热管、铁散热片、控温元件、电源开关、指示灯等组成。其工作原理是通过下端的发热管对导热油进行加热而放出热量，只能直立使用。这种电暖器将电热管安装在散热片的腔体内部，在腔体内电热管周围注有导热油。

当接通电源后，电热管周围的导热油被加热、升到腔体上部，沿散热管或散热片对流循环，通过腔体壁表面将热量辐射出去，从而加热空间环境。一般都装有双金属温控元件，当油温达到调定温度时，温控元件会自行断开电源。

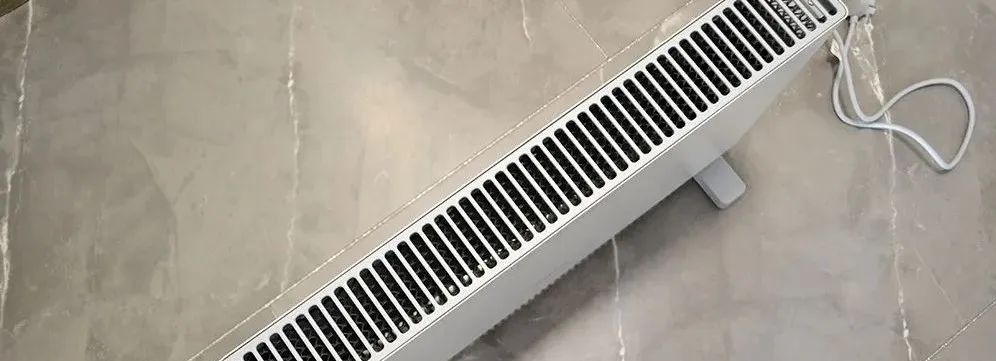

对流型电暖器：

结构组成：罩壳上为出气口，下方为进气口，内部通常采用陶瓷管加热，还有加热元件及相关的温控元件等。例如米家踢脚线电暖器 1S 和智米石墨烯电暖器，它们采用自然对流或热对流与热辐射相结合的方式升温。
工作原理：通电后电热管周围的空气被加热上升，从出气口流出，而周围的冷空气从进气口进入补充。如此反复循环，使室内温度得以提高。以空气微循环进行导热，在室内空气无可感的气流，不会使人体有不舒适的感觉，室内空气温度在很短的时间内就能均匀上升。
