储能系统液冷应用场景探讨：技术革新与产业实践

---

一、技术原理与核心优势

液冷技术通过液体介质的高效热传导能力，解决储能系统高功率密度下的散热难题。其核心实现路径分为冷板式、浸没式、喷淋式三类：

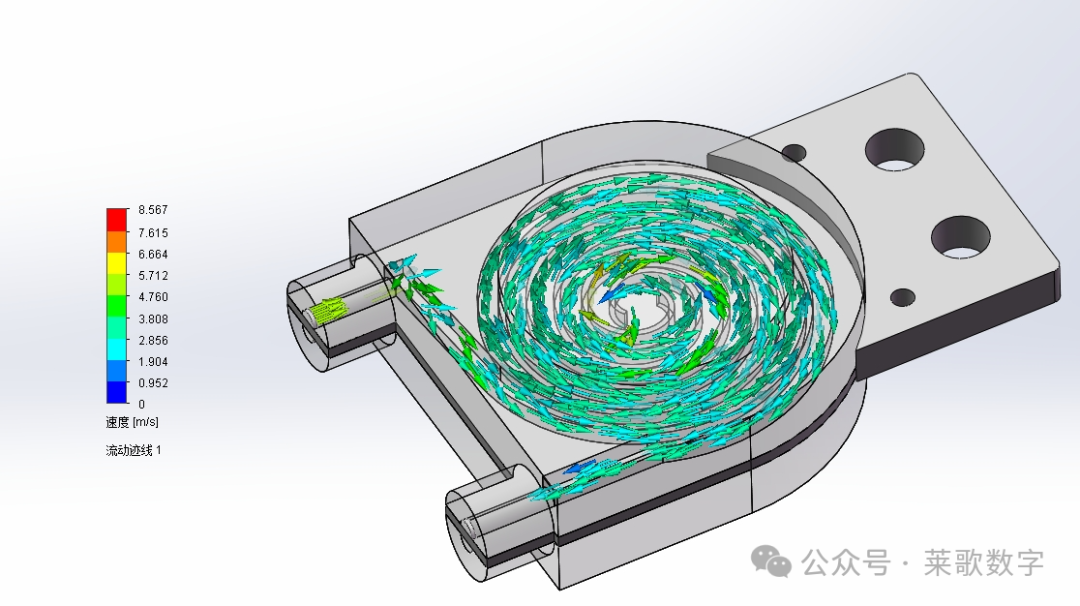

1. 冷板式液冷：

   - 原理：冷却液通过金属冷板与电池模组接触，吸收热量后经热交换器散热，适用于局部高热流密度场景。

   - 优势：温差控制精度±3℃，支持单机柜功率密度50kW以上，能耗较风冷降低30%。

2. 浸没式液冷：

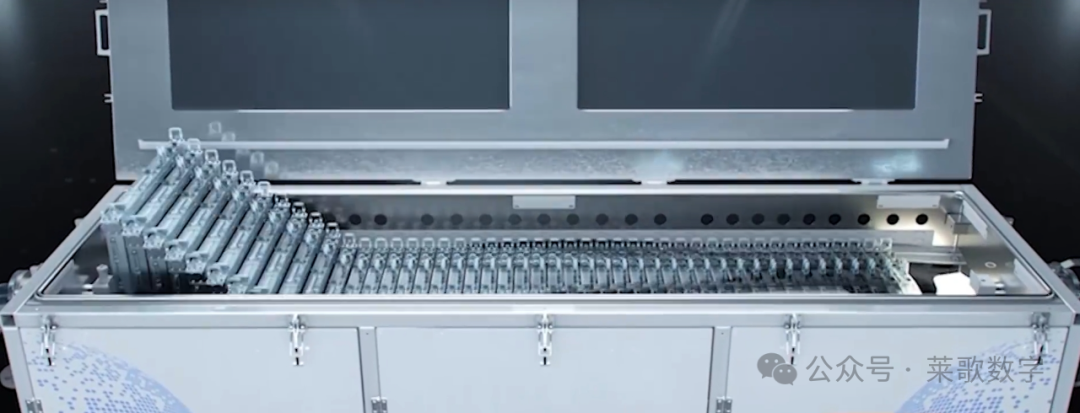

   - 原理：将电池组完全浸入绝缘冷却液（如氟化液、矿物油），通过相变吸热实现全局散热。

   - 优势：热流密度支持>200W/cm²，PUE（能源使用效率）可降至1.02，节能效果显著。

3.喷淋式液冷：

   - 原理：喷淋式液冷通过精准喷洒冷却液至热源表面，利用蒸发相变和对流快速散热。

 - 优势：高效散热：直接接触降低热阻，效率较风冷高5倍；模块化设计兼容复杂结构，空间节省30%；动态流量控制降低泵功，能效较浸没式提升15%；支持局部强化冷却，适配GPU/CPU等高热流密度场景。

技术延伸：单相液冷（仅液体循环）与两相液冷（液-气相变）进一步细分场景，两相方案散热效率提升5倍，但运维复杂度较高。

二、国内外市场现状与厂商格局

1. 国际领先厂商：

   -：Megapack液冷储能系统全球部署超10GWh，支持单机柜功率200kW。

   能源解决方案：RESU液冷家庭储能模块，温差控制精度±2℃，适配户用光伏场景。

2. 国内头部企业：

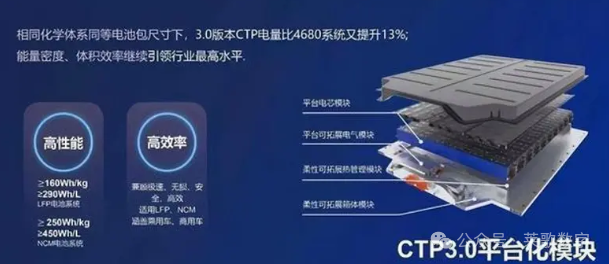

   时代：麒麟电池CTP3.0液冷方案，应用于电网级储能电站，温差<2℃，循环寿命延长至15,000次。

   - 迪：刀片电池液冷模块，适配工商业储能，占地面积减少35%，运维成本降低40%。

   - 特：组串式户外液冷储能柜，支持-40℃~55℃极端环境，电芯温差<3℃，适配农村及偏远地区。

市场规模：2024年中国液冷储能市场规模预计达236.3亿元，年增速53%；2027年或突破1020亿元，复合增长率59%。

三、核心应用场景与典型案例

1. 电网级大型储能电站：

   - 需求：高功率密度（>200kW/机柜）、长循环寿命（>6,000次）。

   - 案例：

•  时代青海共和储能项目：采用浸没式液冷，PUE 1.05，年节省电费500万元。

• 拉澳大利亚霍恩斯代尔电站：冷板式液冷系统支持150MW/194MWh容量，响应时间<100ms，调频效率提升30%。

2. 工商业储能与数据中心：

   - 需求：高安全性（热失控风险<0.1%）、灵活扩容。

   - 案例：

• 电源PowerTitan液冷系统：集成智能温控，温差±3℃，适配数据中心备用电源，运维效率提升50%。



• 高科5MWh集装箱储能：自研液冷技术，支持高温高湿环境，电池寿命延长20%。

3. 户用与边缘储能：

   - 需求：紧凑设计（体积缩小40%）、低噪音（<45dB）。

   - 案例：

• 家庭储能LUNA系列：冷板式液冷模块，支持10kW功率，噪音仅38dB，适配别墅及离网场景。

•  边缘计算节点：浸没式液冷微型服务器，适应-40℃~55℃环境，算力密度提升3倍。

四、成本控制与技术创新

1. 成本优化路径：

   - 材料国产化：中石化开发低成本矿物油（$50/L），替代进口氟化液（$200/L），冷却系统成本下降30%。

   - 模块化设计：阿里云T-Block方案实现液冷组件标准化，部署周期从18个月缩至6个月，人工成本降40%。

2. 散热技术创新：

   - 纳米流体技术：添加Al₂O₃纳米颗粒，导热系数提升30%，适配冷板式系统。

   - AI动态调优：谷歌ThermoNet模型实时预测热负荷，冷却液流量调节精度±5%，能耗再降20%。

   - 相变储能材料：石蜡基PCM吸热密度200J/g，减少液冷泵启动频率60%。

五、未来趋势：绿色化与智能化

1. 绿色技术升级：

   - 环保冷却液：3M推出无氟化液Novec 7100，ODP（臭氧破坏潜能）为0，符合欧盟REACH法规。

   - 热能回收：微软瑞典数据中心将服务器废热用于区域供暖，综合能效提升40%。

2. 智能化与边缘化：

   - AI预测性维护：通过IoT传感器实时监测冷却液状态，故障预警准确率>95%。

   - 边缘计算适配：液冷微型服务器支持5G基站、车载算力单元等高密度场景，2027年市场规模或达200亿元。

六、挑战与对策

1. 初期成本压力：

   - 对策：政府补贴（如中国“十四五”新型储能专项补贴）、金融租赁模式（如特斯拉储能即服务）。

2. 技术标准化缺失：

   - 对策：中国信通院牵头制定《液冷接口技术规范》，推动冷板尺寸、冷却液参数统一。

结语

液冷技术正从“可选方案”变为储能系统的“必选项”。其在高效率、高安全性、高适应性上的突破，不仅重塑了储能产业的技术路径，更推动了可再生能源的大规模应用。

随着材料创新与智能化升级，液冷技术将在电网调频、零碳建筑、智能交通等领域持续释放潜力，成为全球能源转型的核心支撑。
