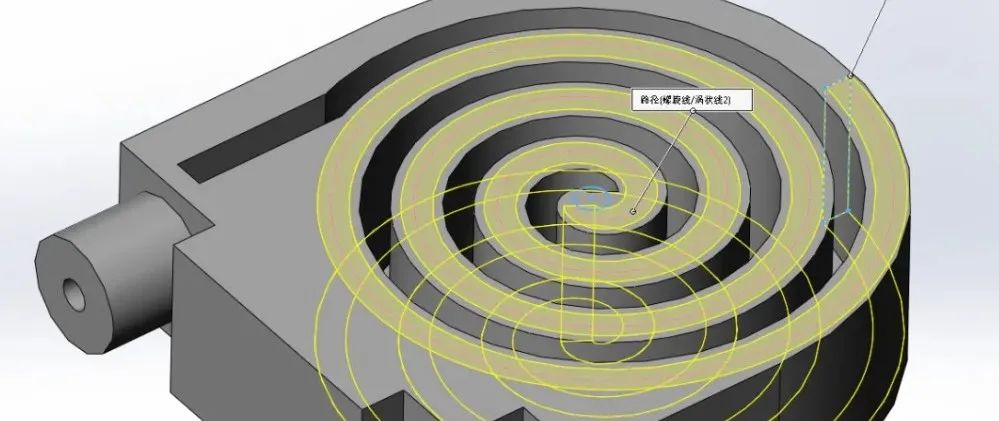

螺旋水道冷板设计示意图

最近有不少工程师来咨询关于液冷板的热设计仿真分析技术问题，正好结合之前做过的液冷板的热设计仿真项目所用的工具，以及其涉及到的不同设置等内容，分享给大家，希望对大家有帮助。

全是干货，可以点赞、分享加关注~

目前市场上比较主流的电子产品热设计仿真软件，国外的有Flotherm、Icepak、FloEFD、Fluent、6sigemaET等，国内的有伏图Simdroid-EC等其他。

关于伏图的之前我们专门写过一篇文章，而且可以领取相关模型仿真文件，详细情况大家可点击下方链接进行了解。

揭秘新能源4KW非车载充电机全流程设计：从结构到热管理的数字化创新实践

今天主要结合Flotherm、icepak、FloEFD三款软件，分别看看其液冷散热仿真分析水流域建模的差异，让大家在遇到不同项目的情况，可以选择合适的工具，提高研发设计效率。

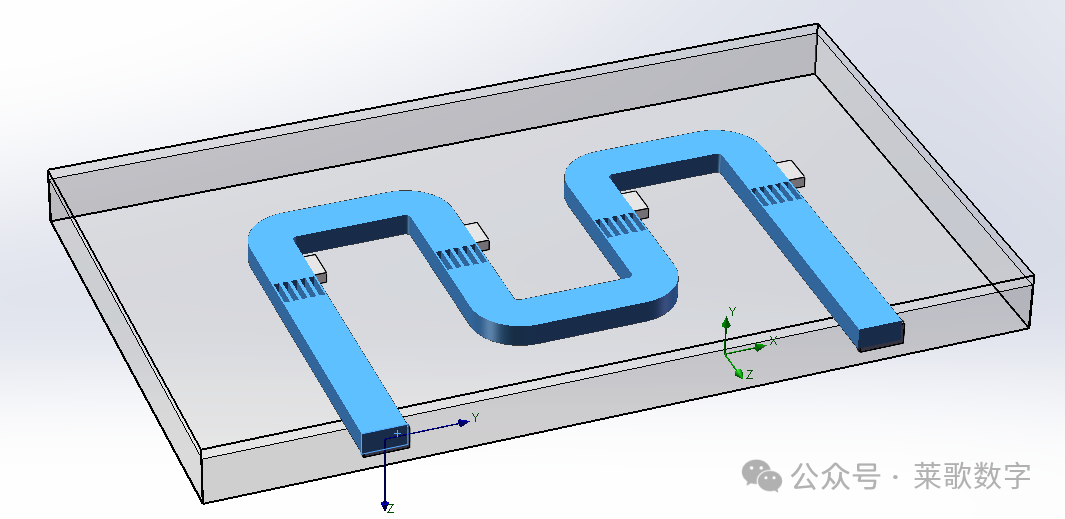

• Flotherm：结构化网格与快速建模

Flotherm采用结构化六面体网格和基于SmartPart的模块化建模方式，适合快速构建液冷流道模型。其核心优势在于通过流阻模型简化复杂流道细节，例如用等效孔隙率代替实际微通道结构。

关键步骤：

1. 流道抽象

   将液冷板流道简化为矩形管道，通过设置流阻参数（如压降系数）代替实际几何细节。

2. 网格划分

   自动生成六面体网格，局部加密区域（如流道入口）需手动设置网格密度梯度。

3. 边界条件

   直接定义流量（L/min）或流速，支持流体属性（乙二醇溶液等）自定义。

• Icepak：非结构化网格与高精度仿真

建模方法：
Icepak基于非结构化四面体/六面体混合网格，支持原生CAD模型导入，适合复杂流道（如歧管式微通道）的精细化建模。

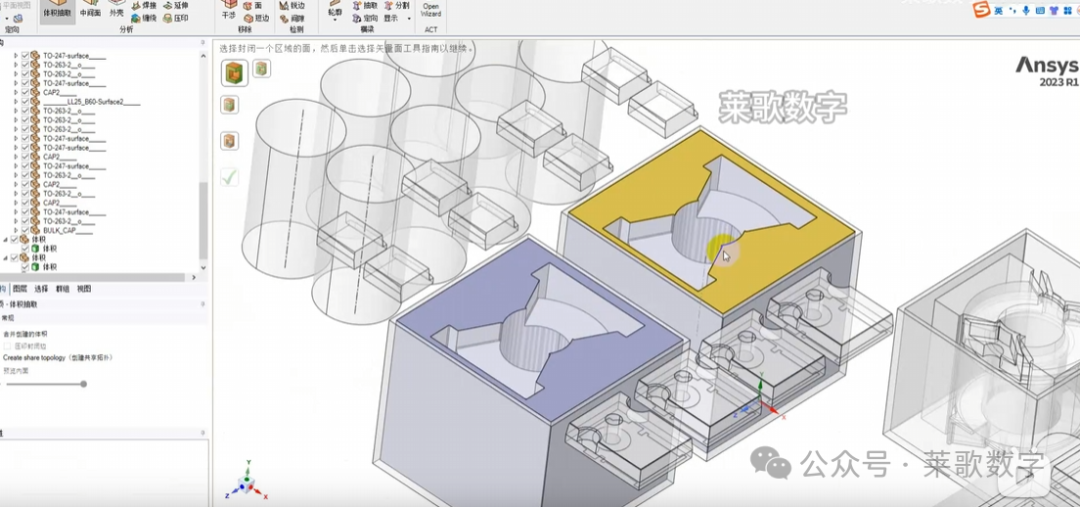

支持ANSYS软件中的SCDM等工具创建流域。

更多视频教程，可以去B站：莱歌数字，复制下方链接粘贴到浏览器即可。

https://www.bilibili.com/video/BV1H2rQYZEY9/?vd_source=1cd268ba78d8c242ec3d2681935c4504

关键步骤：

1. 流体域定义

   使用“Fluid Block”对象覆盖流道区域，自动识别流体-固体交界面。

2. 网格优化

   采用“Multi-level Meshing”技术，对弯曲流道进行局部加密（曲率自适应）。

局限性：网格划分耗时较长，每次对网格设置更新都需要计算生成才能查看，需较高流体力学知识储备。

• FloEFD：CAD嵌入式智能建模

建模方法：

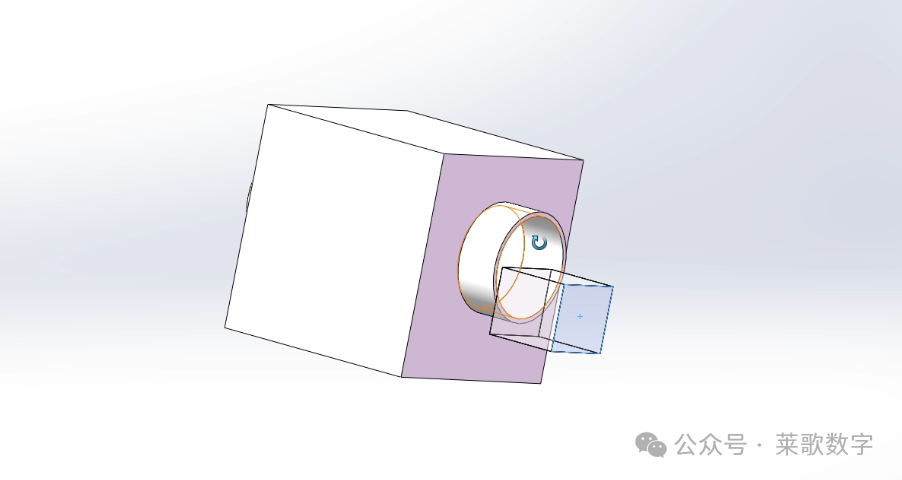

FloEFD直接嵌入SolidWorks等CAD平台，通过自动识别流体域实现“设计即仿真”，特别适合迭代式液冷系统开发。

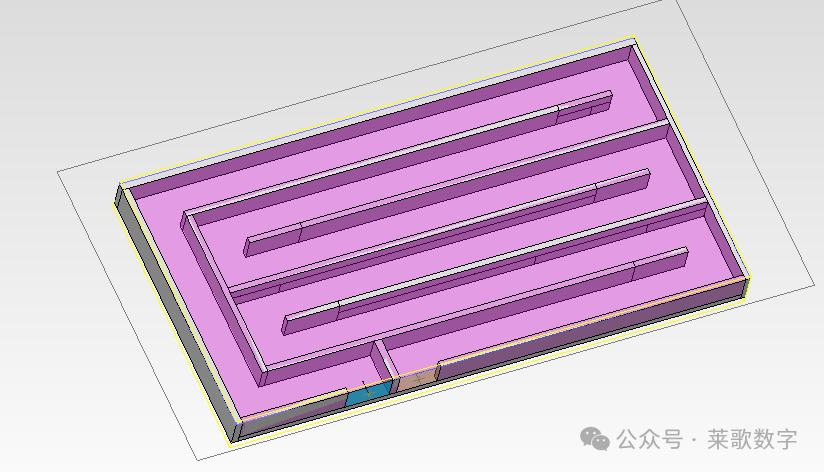

基于FloEFD软件的多种微通道液冷板截面结构设计的性能仿真试验对比分析



关键步骤：

1. 流体域提取

   利用“Internal Flow”功能自动识别封闭腔体为流道，减少手动定义错误。

2. 智能网格

   采用CutCell技术，在曲面边界处生成贴体网格（无需几何简化）。

3. 边界层控制

   设置边界层数（≥3层）以精确捕捉近壁面流动特性。


   技术特点：

• 实时参数化

  修改CAD模型尺寸后，网格和边界条件自动更新。

局限性：对超大规模模型（如全数据中心液冷）计算效率较低。
