之前分享过关于储能电池的水冷板热设计与仿真分析案例，以及相关散热思路，更多详情可点击下方链接。

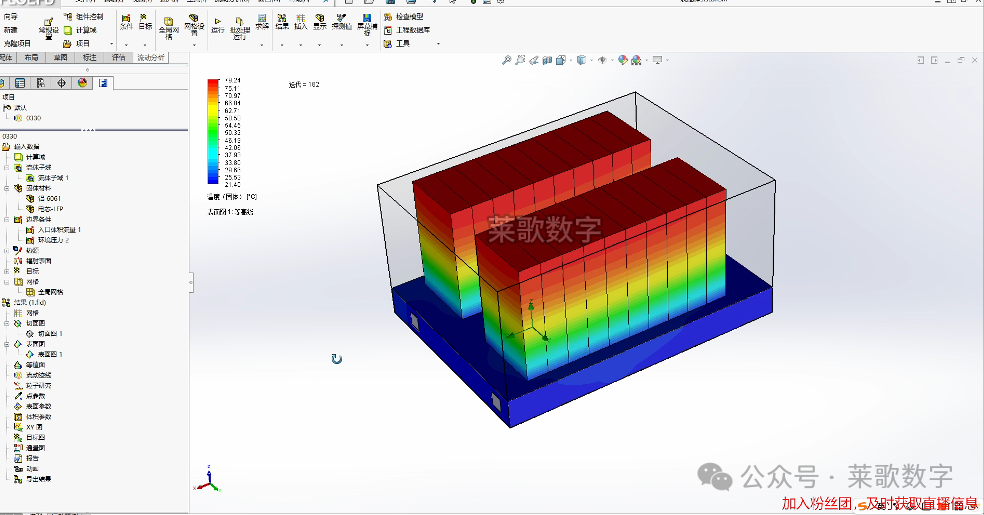

因为项目信息敏感原因，所以这个项目的模型、物性参数等都是现设计、现编的，避免视频不能发布，先看下最终效果，如下图所示。

储能电池与水冷板表面温度场云图

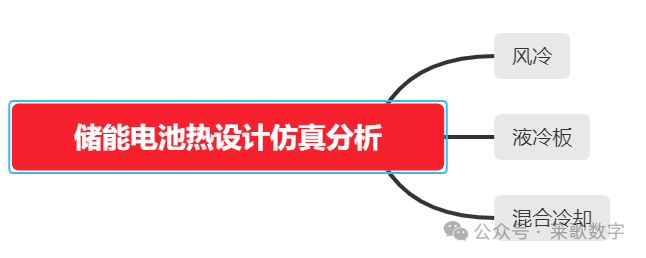

储能相关领域的散热解决方案设计主要有三种，分别是风冷、液冷、混合冷却散热模式。

   风冷散热方案

如下图所示，

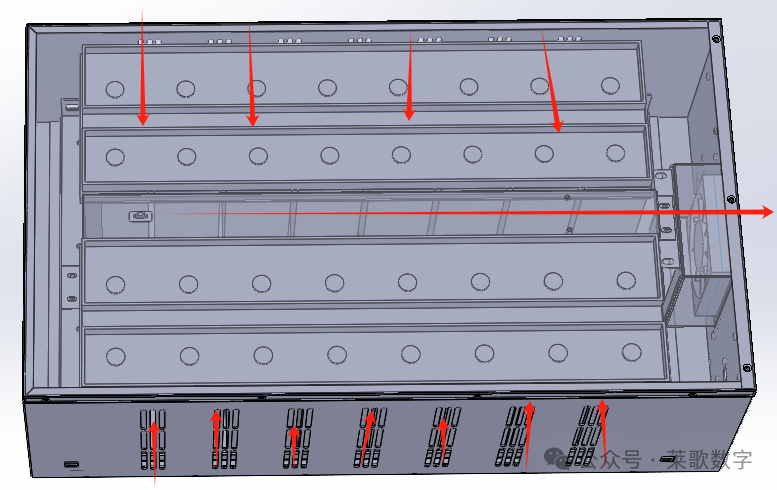

风冷散热设计

两侧机壳开孔，风扇吸风设计，将冷空气带到机壳内部，流经电芯，最终将热空气汇聚到中间通道带到外面。

上述风冷仅仅是单个模块，有些集成项目比较复杂的情况是多个这样的模块组合，集成到一个大型机柜中，这个机柜系统可能还有其它的散热设计，比如空调等。

再向外扩展可能就是数据中心机房，如下图所示。

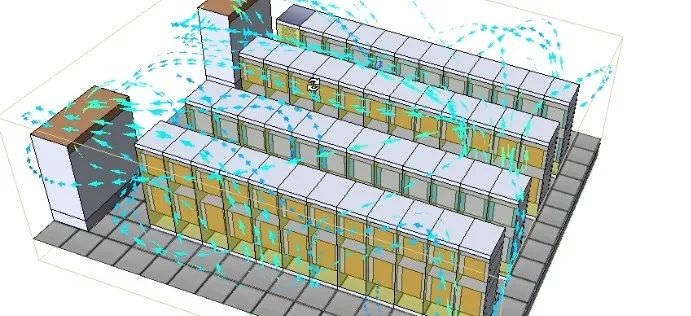

数据中心空调制冷散热系统

今天给大家带来的是关于储能机柜散热设计的研究内容，希望对大家有帮助。

关于整个系统散热的风量计算评估，可借鉴之前发布的关于风扇基础知识的文章，如下面链接。

关于电子产品中风扇应用的基础知识

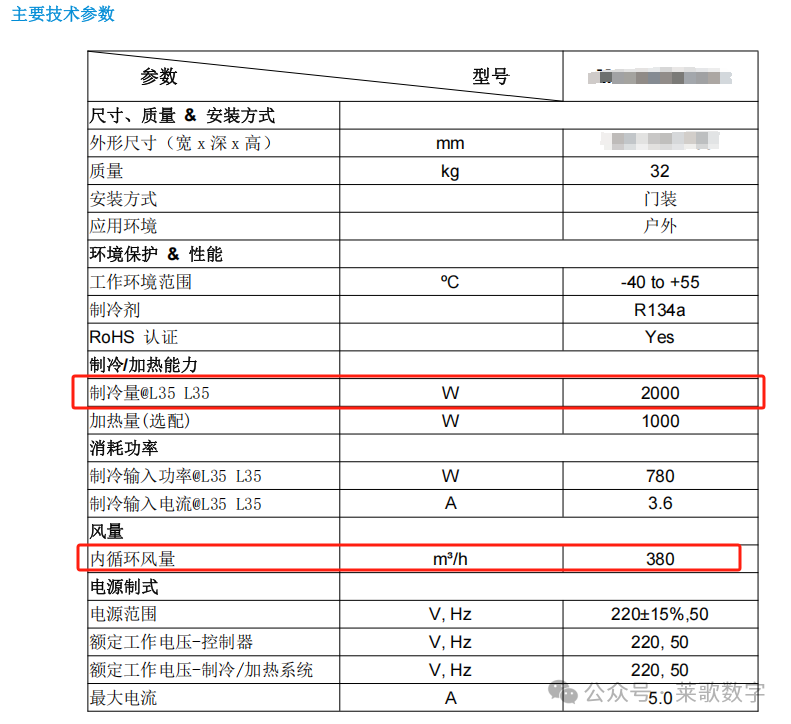

当空调选型确认后，找供应商拿到空调的规格书，如下图所示（仅供参考），

   空调选型

核心参数包含制冷量、内循环风量、制冷温度范围等。

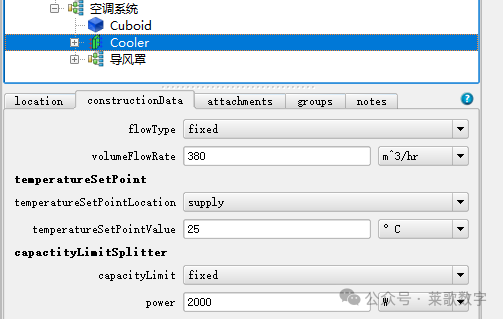

在仿真软件需要将这些参数按照实际情况代入，比如在FT中的参数设置，如下图所示。

FT中做稳态分析所用的模块Cooler，可设置内循环的入口（extract）与出口（supply）。

   风道设计

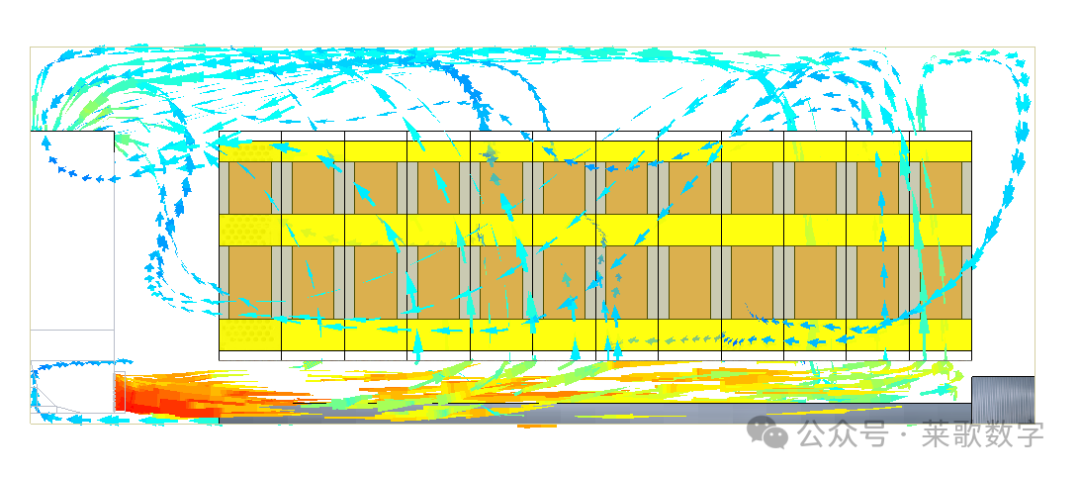

以数据中心为例，热空气汇聚到顶部后，经过空调内循环系统，供应冷风到机房底部通道，然后经过机柜，对其内部发热模块进行散热冷却，如下图热流量&速度的粒子路径图所示，

数据中心空调制冷散热系统风道设计

从上述的热流量&速度粒子路径图可以看出，整个热流循环十分通畅，风道设计良好。

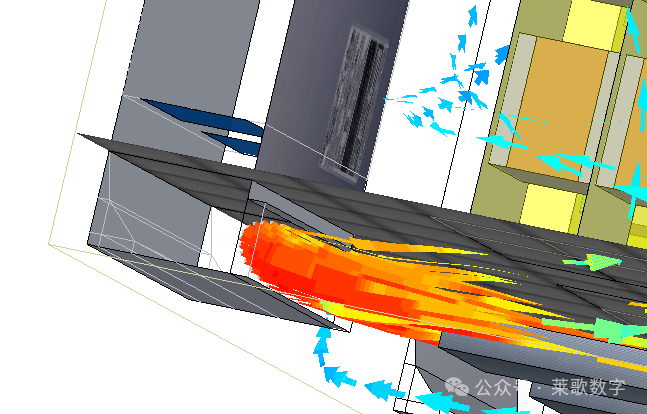

另外针对空调出风口的管道结构，也做了优化设计，如上图所示。

为了减少直通道的风阻，在拐弯处作了圆形管道结构处理。

其建模方法，利用了FT的层级优先级关系在软件里面直接搭建构型。

当然，也可以通过外部的结构设计软件，例如solidworks、UG等软件工具，将改造好的3D模型，以step、iges等格式导入，然后作简化识别，这部分我们在直播间演示过很多。

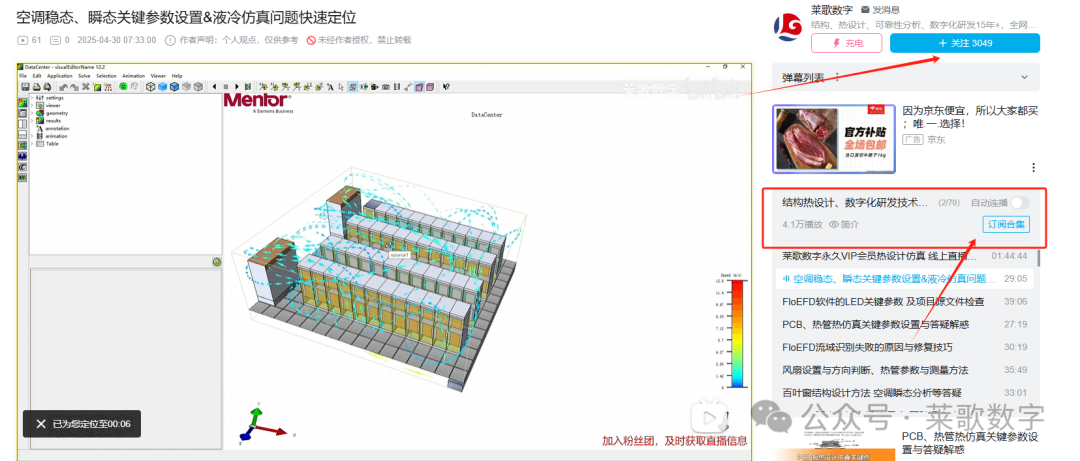

有需要的可以去B站：莱歌数字，观看直播回放合集。

---

 实际应用

掌握基本思路后，我们可以将此设计思路应用在其他项目上，以某公开的储能机柜项目为例，如下图3D所示，

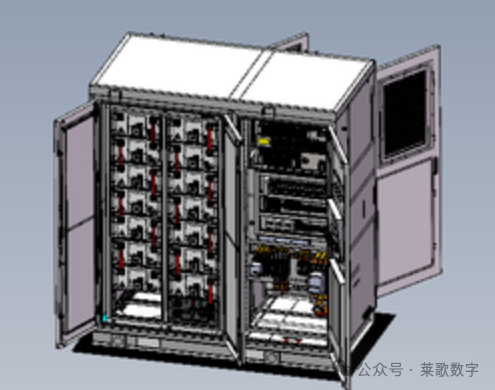

某网站公开的储能机柜3D模型

可借鉴上述数据中心的风道设计，将冷空气引入底部，通过风扇抽风，将冷空气由侧面、中间通道，引入至单个PACK模块中，如下图所示。

单PACK内部热流通路示意

最终，将带走热流至机柜顶部，然后进入空调内循环系统。

更多关于风道优化设计的内容，可点击下方链接了解详情。

以上就是空调系统散热稳态仿真分析的内容。
