PHPStorm安装UML绘图工具插件

本文为joshua317原创文章,转载请注明：转载自joshua317博客 PHPStorm安装UML绘图工具插件 - joshua317的博客

一、插件安装

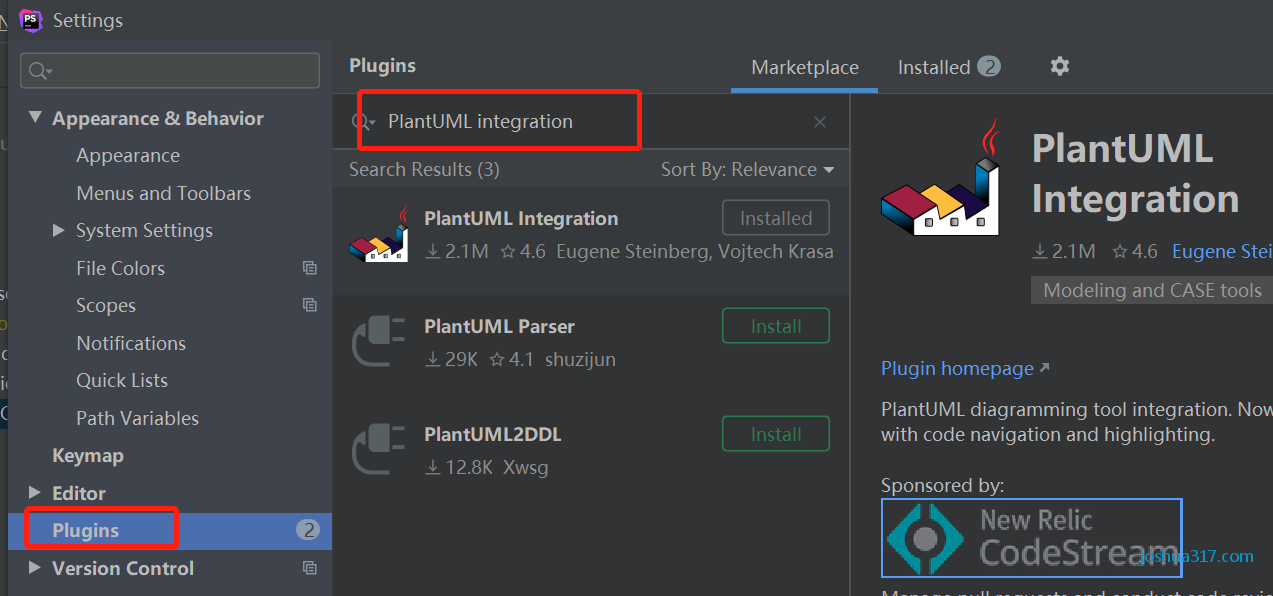

打开PHPStorm,分别依次点击File | Settings | Plugins，然后搜索PlantUML integration,点击进行安装

二、graphviz安装

2.1 下载

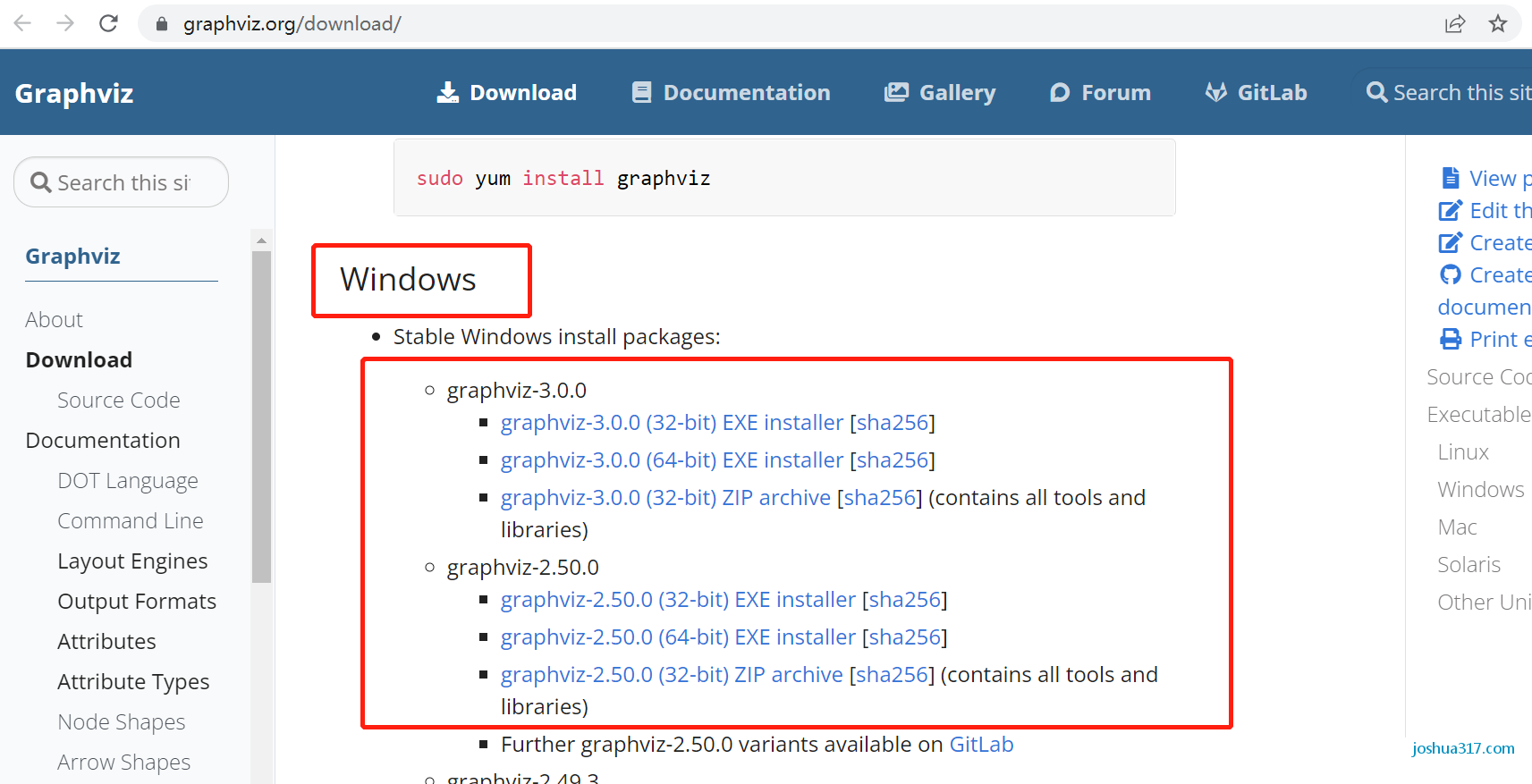

地址:http://www.graphviz.org/download/

根据自己的系统，选择安装包，本文以windows为例

点击选择的版本进行下载，然后进行安装

2.2 安装Graphviz

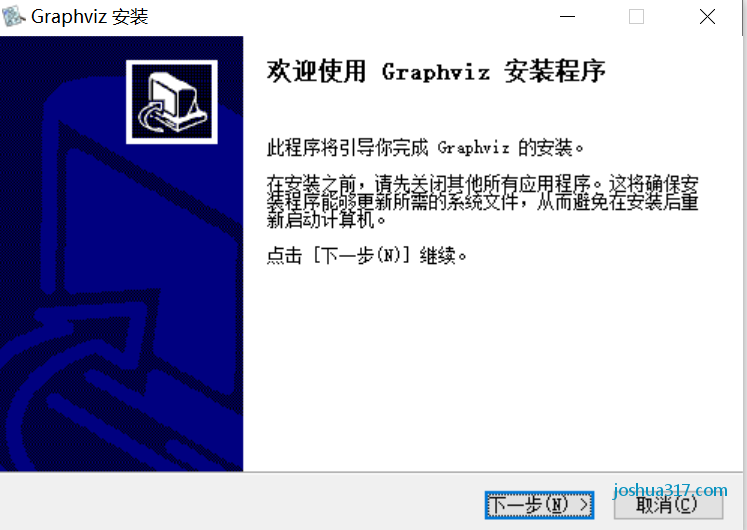

按照提示选择下一步即可

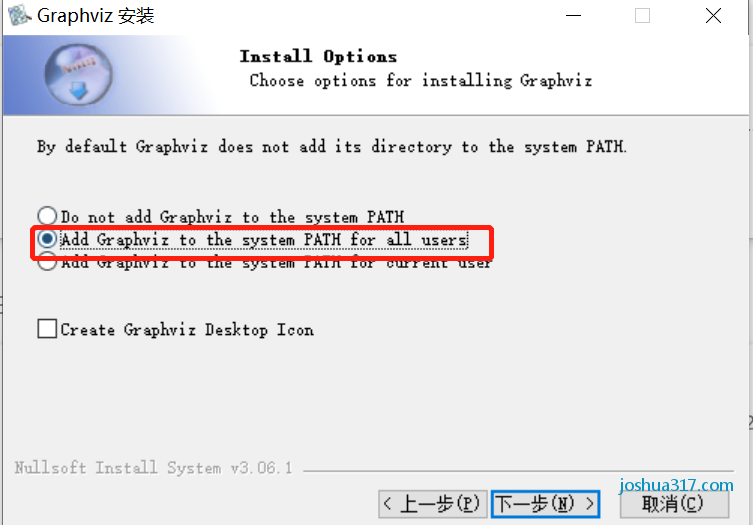

选择为所有用户安装，并设置安装路径，进行安装。

2.3 修改环境变量

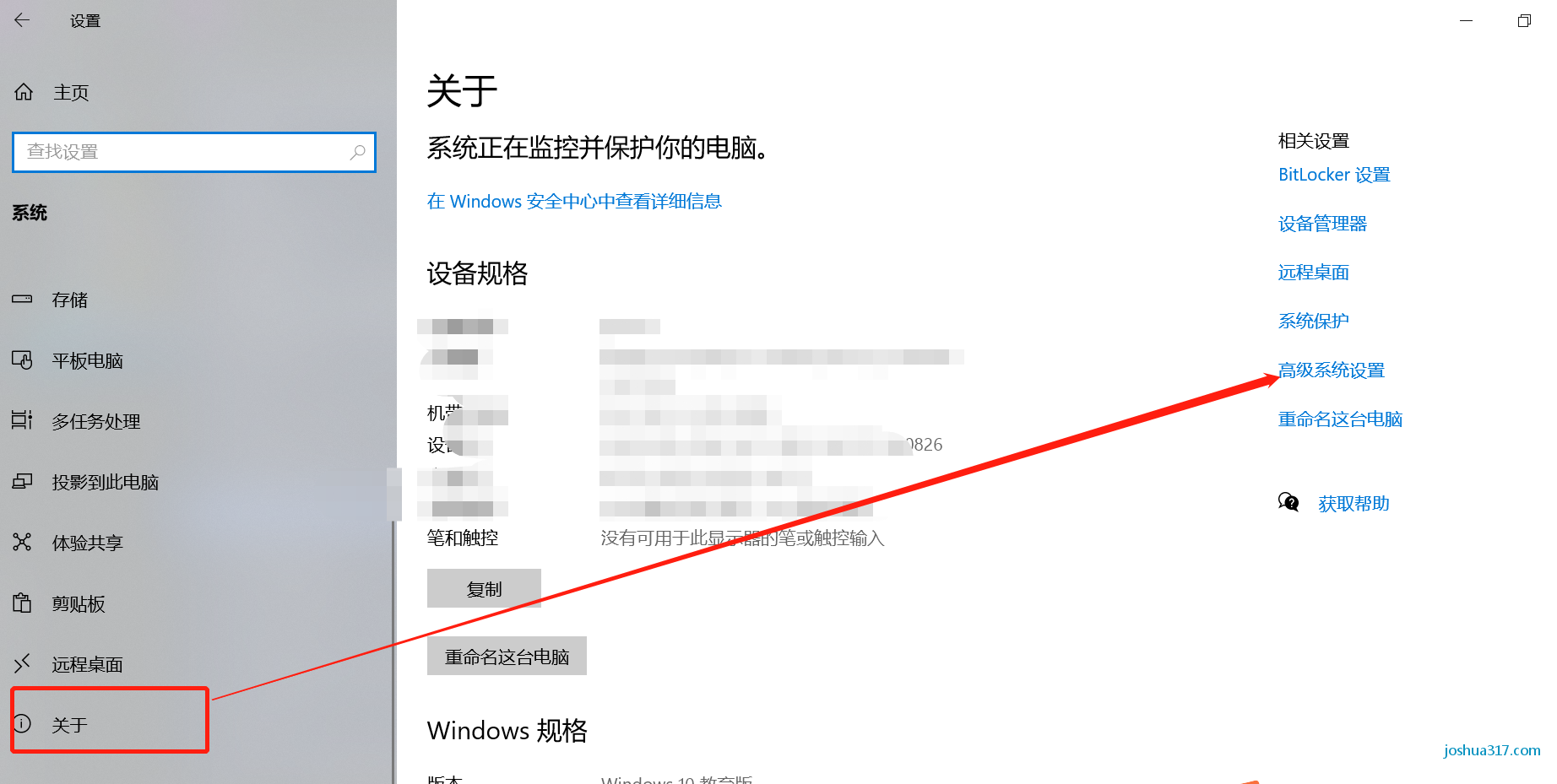

选中我的电脑，右击属性，然后点击关于，高级系统设置

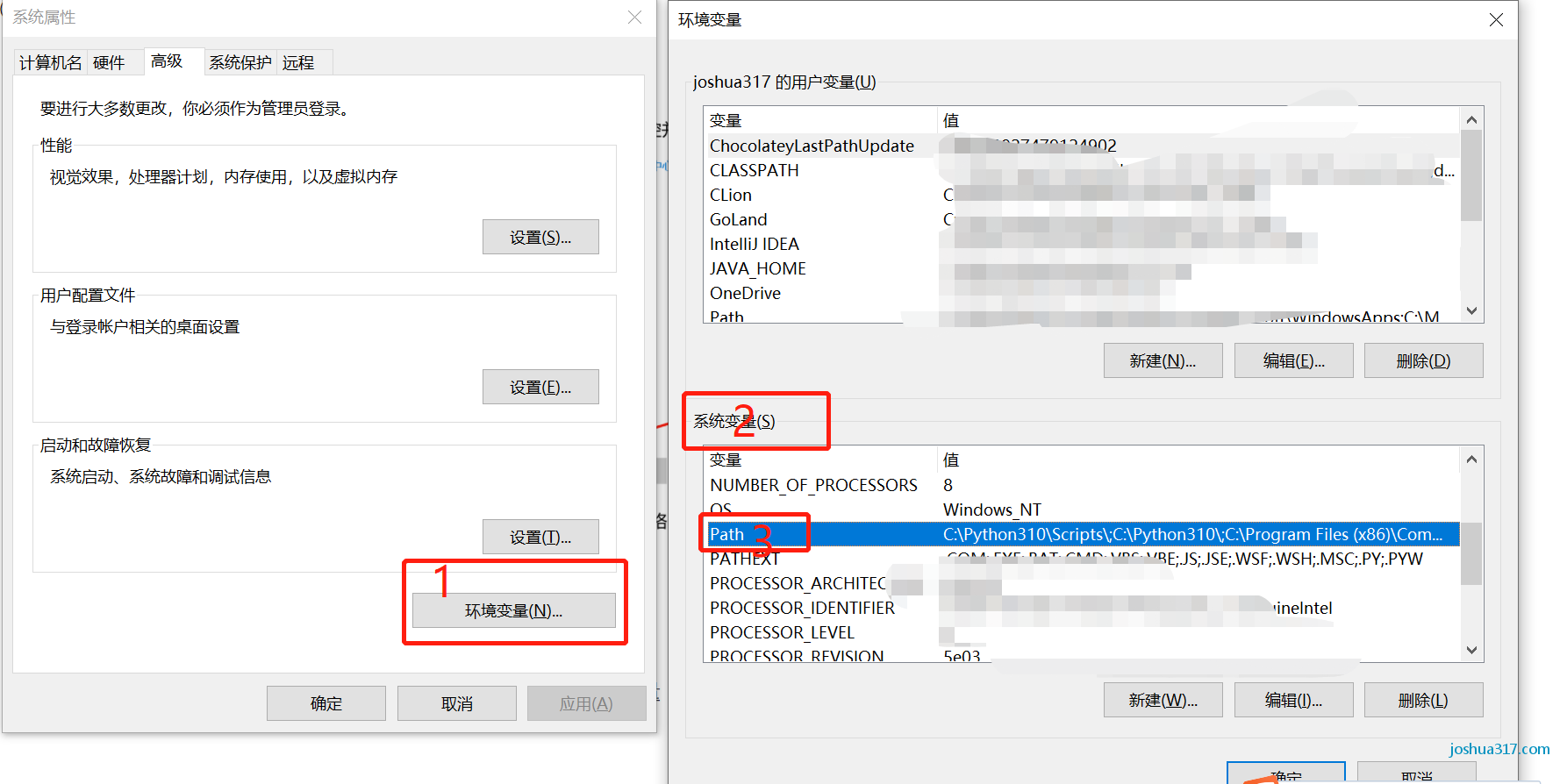

点击环境变量进行设置，双击“系统变量”中的“Path”，编辑环境变量

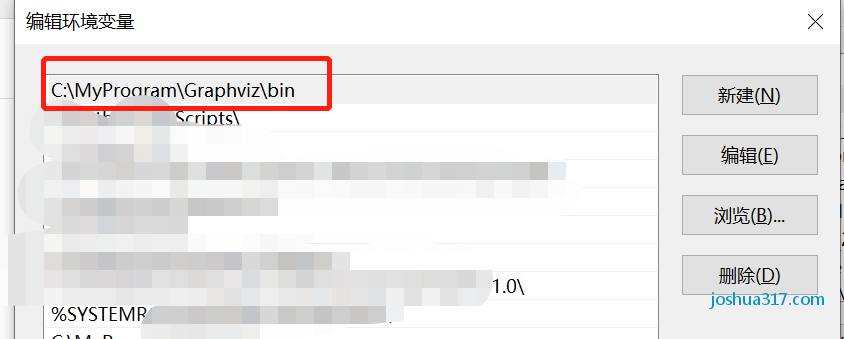

然后点击新建，把刚才安装Graphviz的可执行文件路径填入，比如我的路径是"C:\MyProgram\Graphviz\bin",点击确定即可。

2.4 验证Graphviz安装是否完成

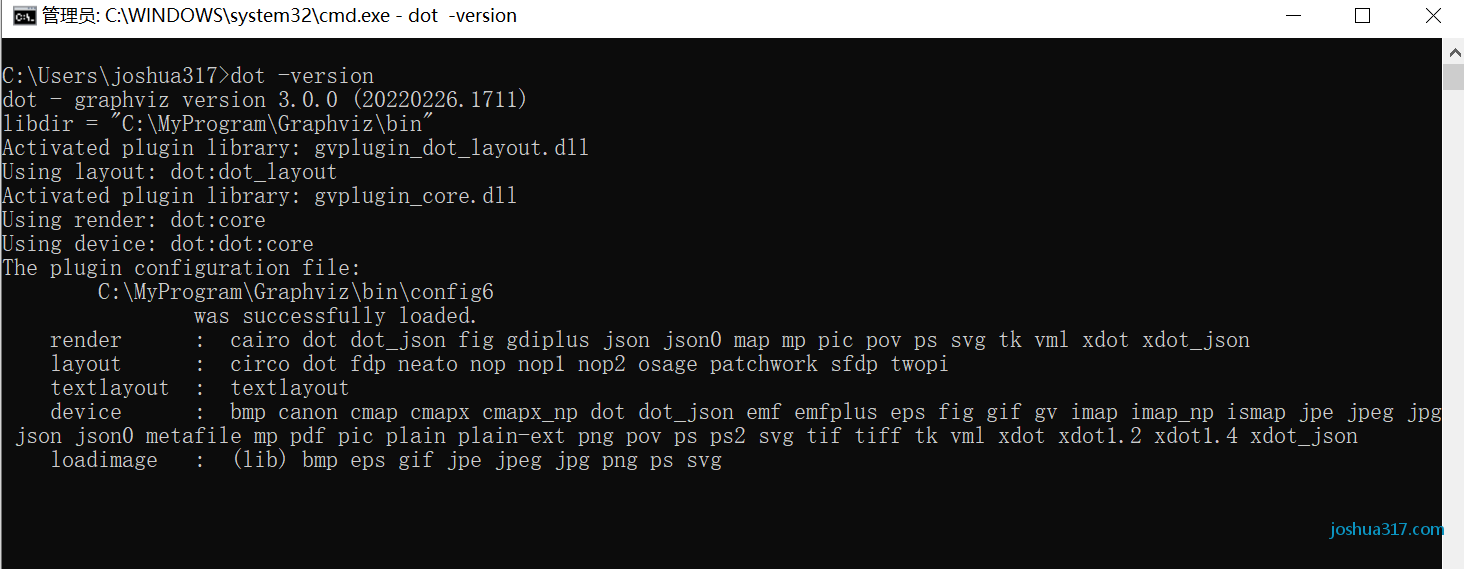

打开cmd命令行窗口，输入dot -version，然后回车

三、设置Graphviz 到PHPStorm的PlantUML插件中

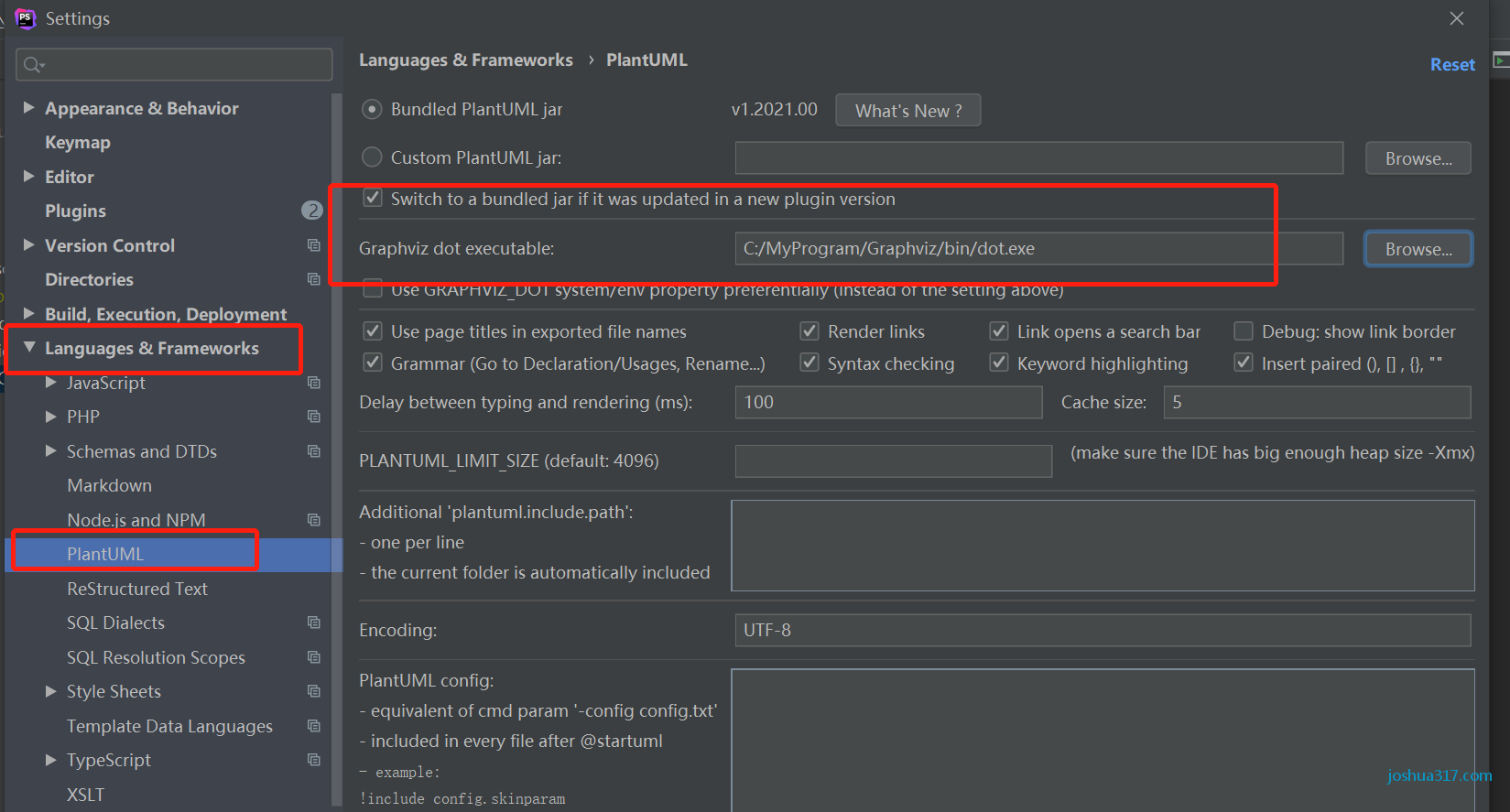

将graphviz安装目录下的dot.exe路径添加到PlantUML的设置中

打开PhpStorm,分别依次点击File | Settings | Languages & Frameworks | PlantUML

添加dot.exe的路径，然后点击apply。

四、使用

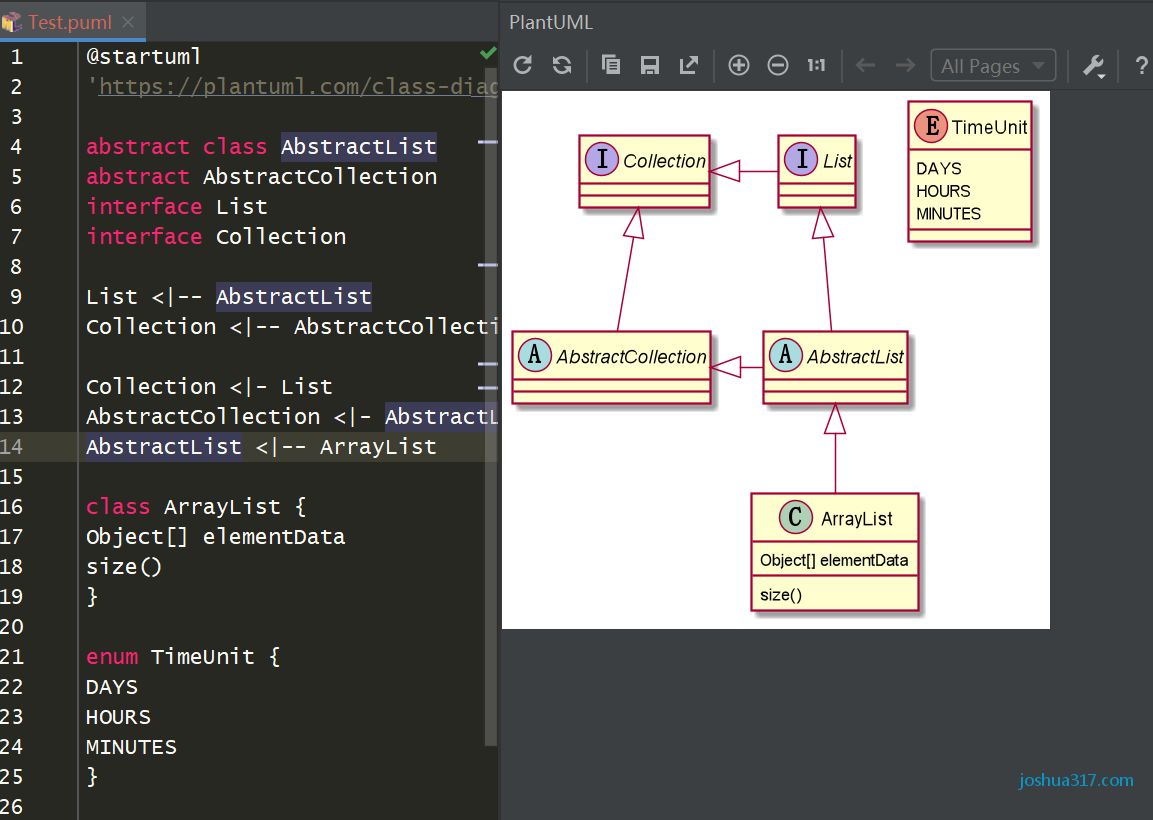

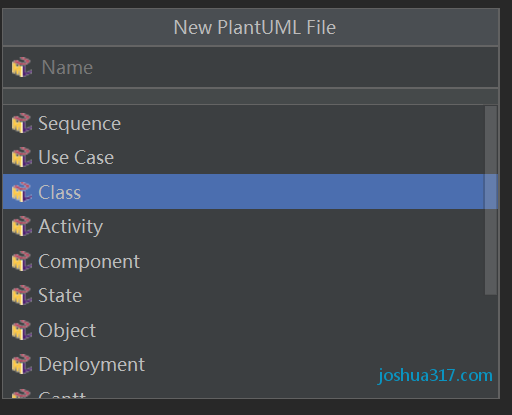

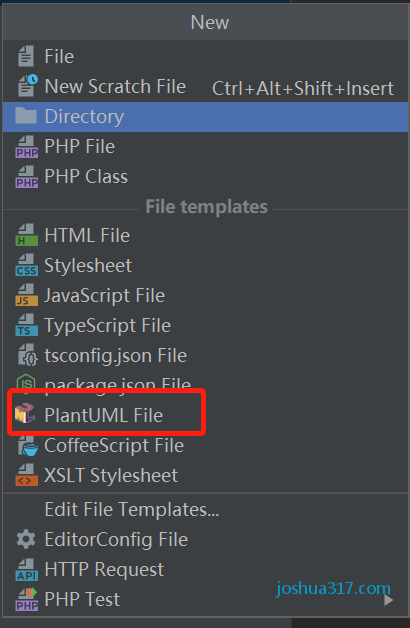

选择一个项目，新建plantUML File，然后输入UML文件名，根据自己的需要展现不同的形式。
