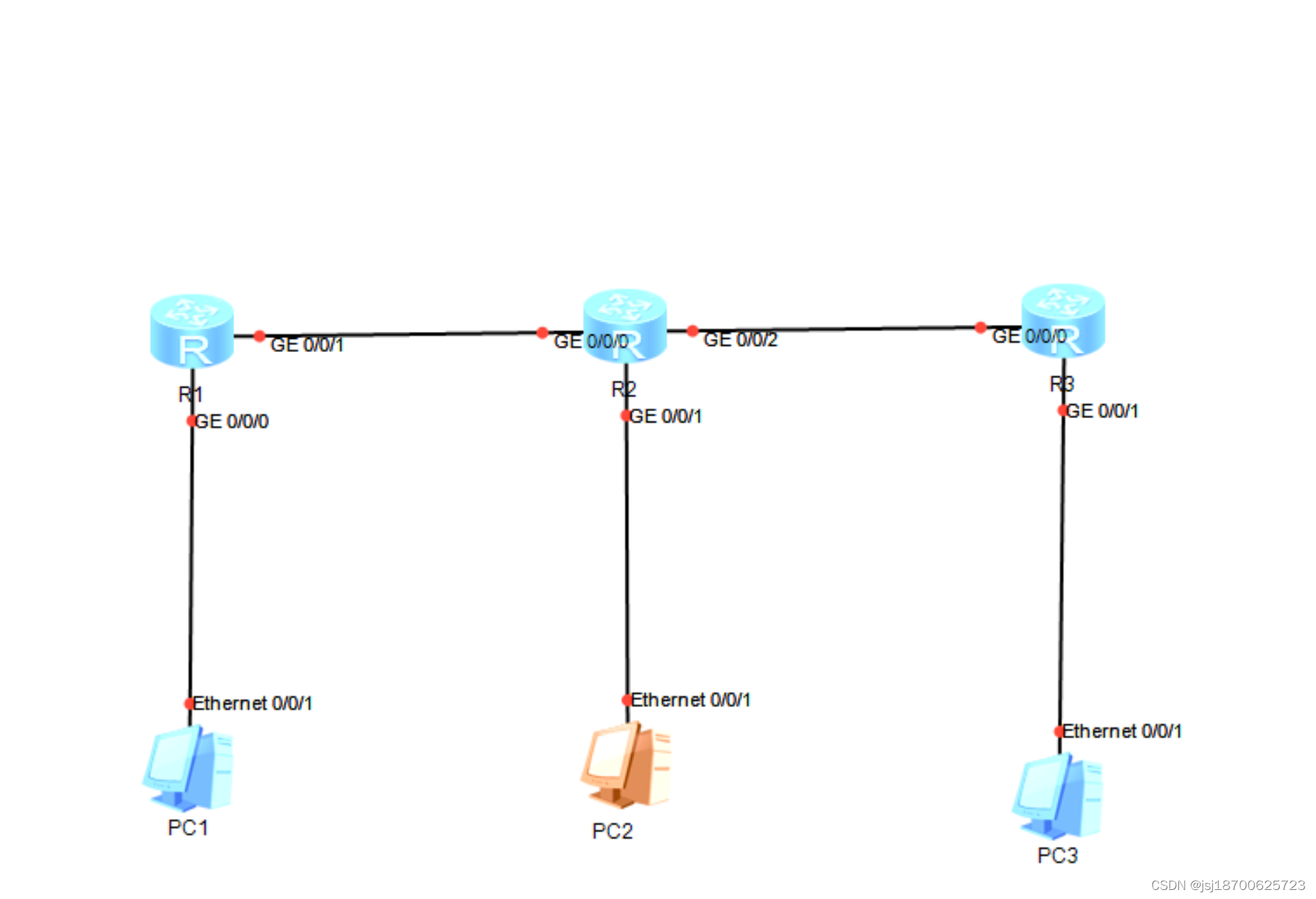

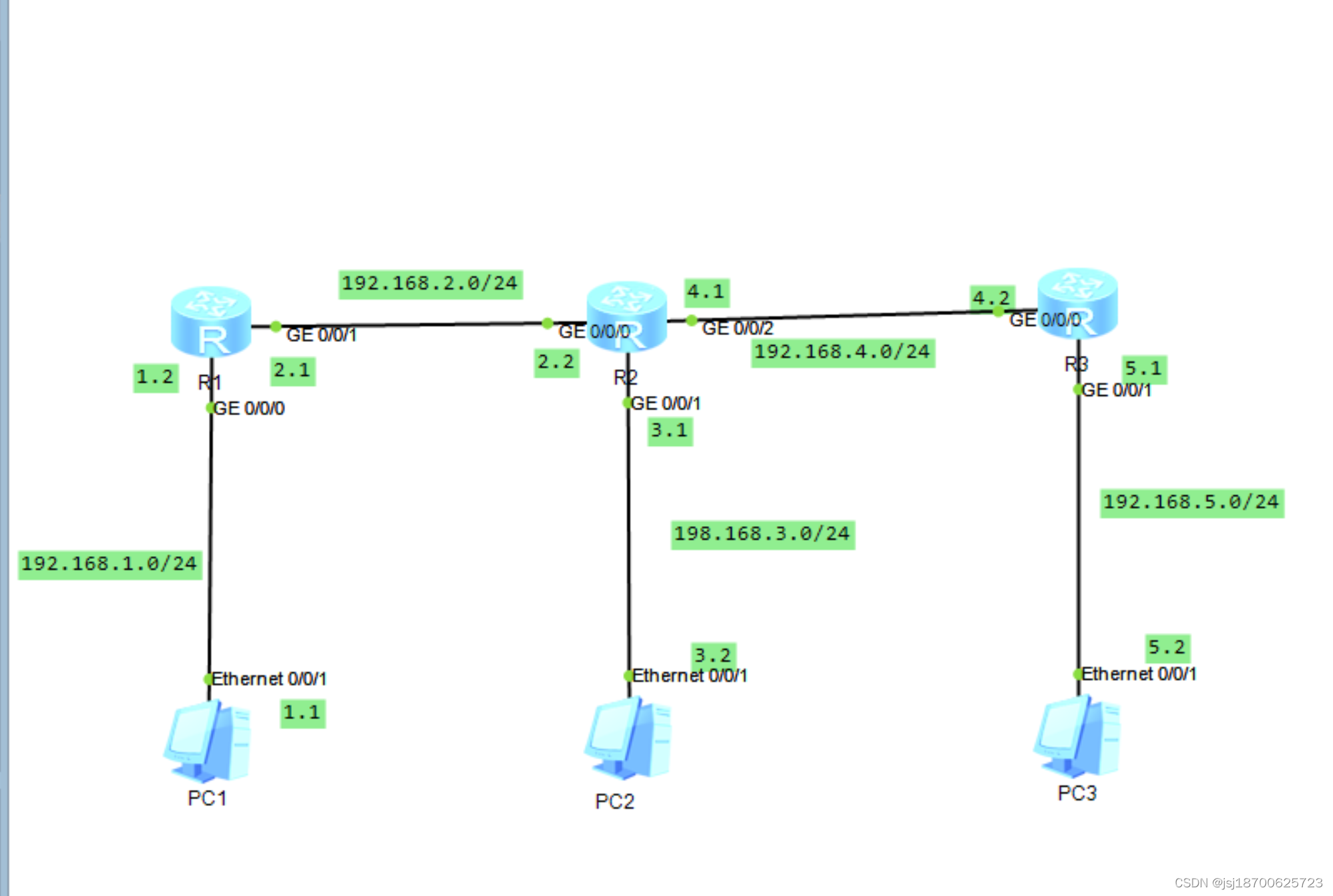

1、建立拓扑结构

 2、规划IP，根据洪范范围划分网段(可划分为5个网段），并给各个接口分配ip地址，标记在图中。

 3、给三台路由器端口写入IP

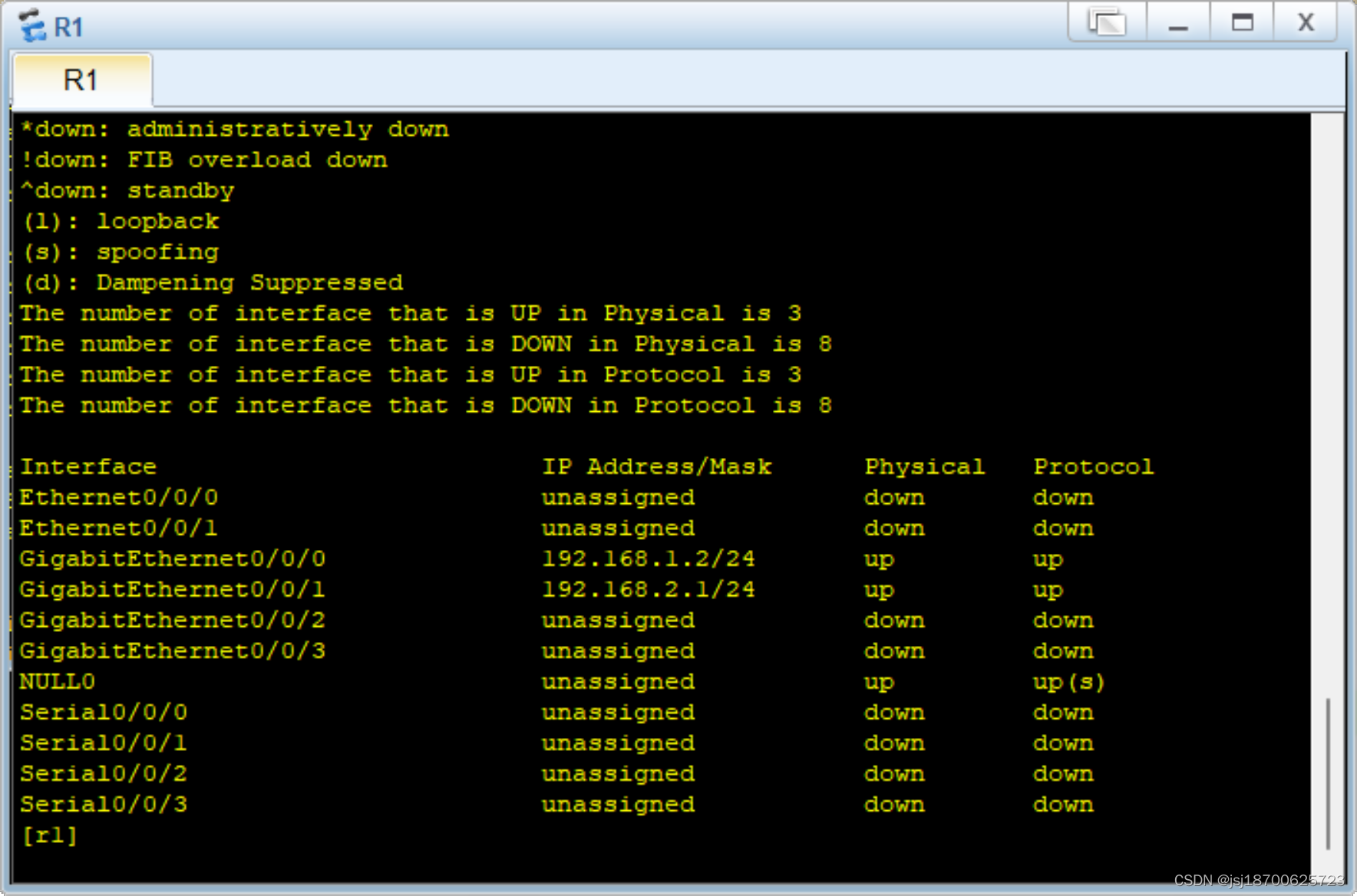

r1路由器

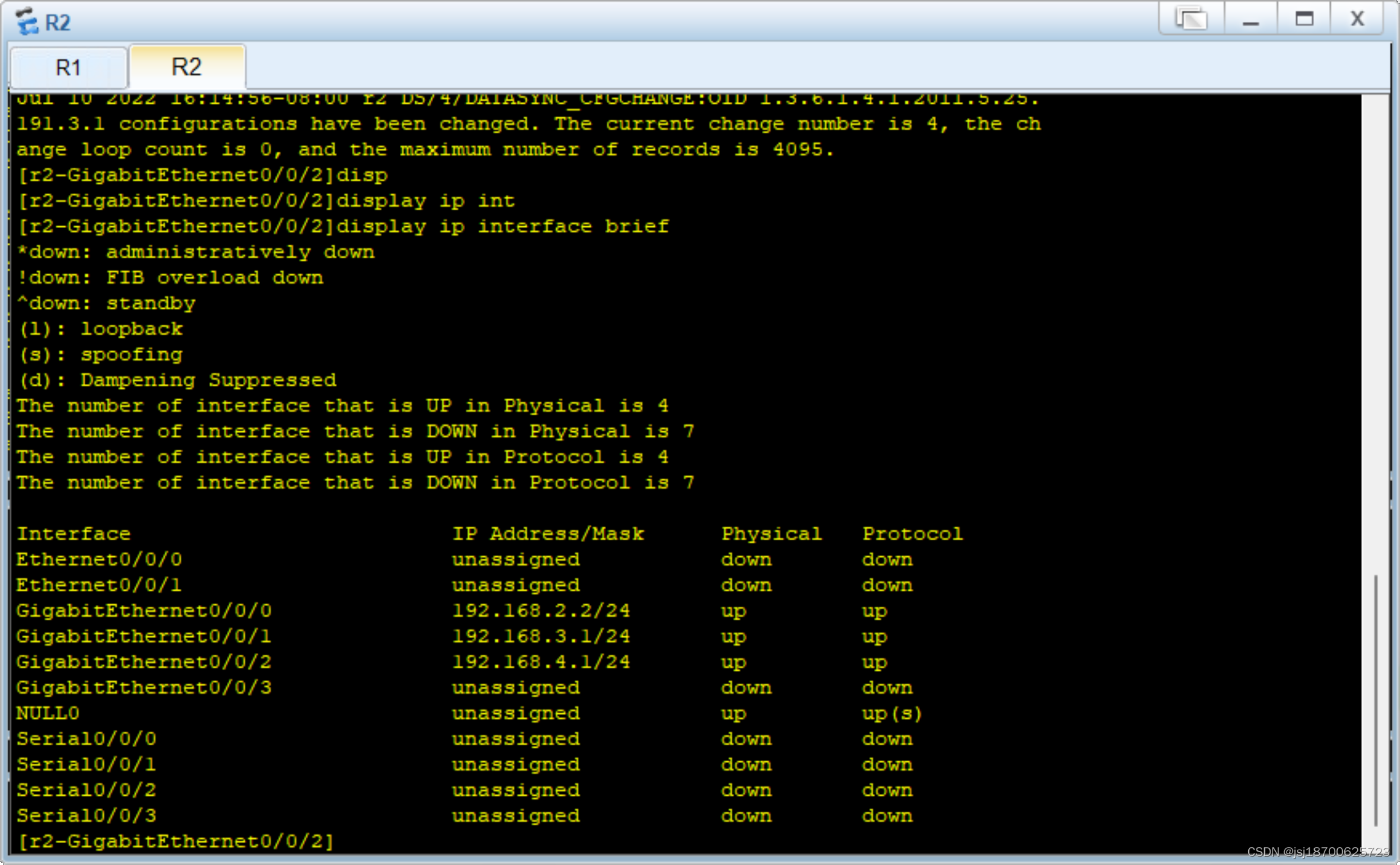

r2路由器

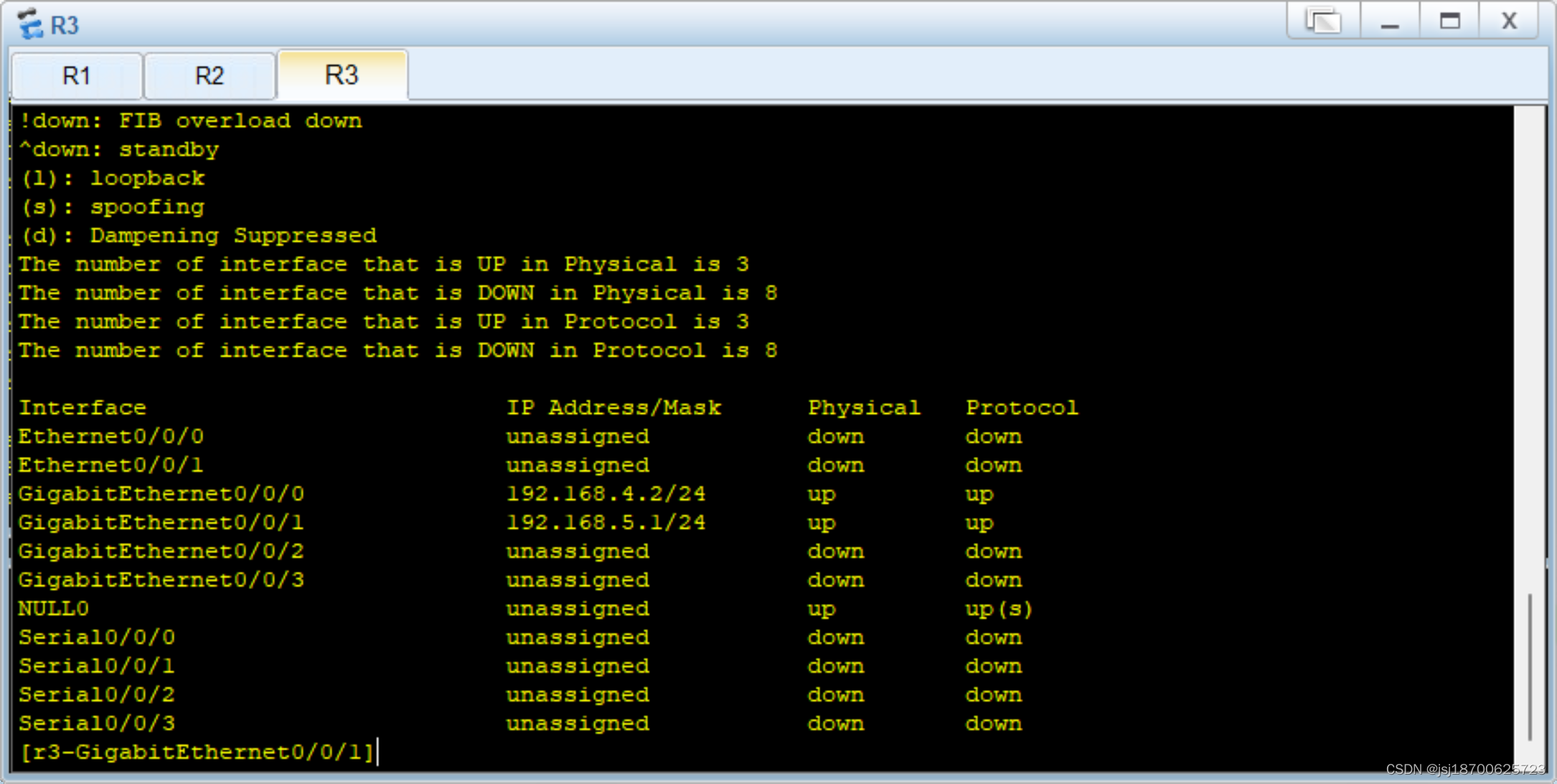

 r3路由器

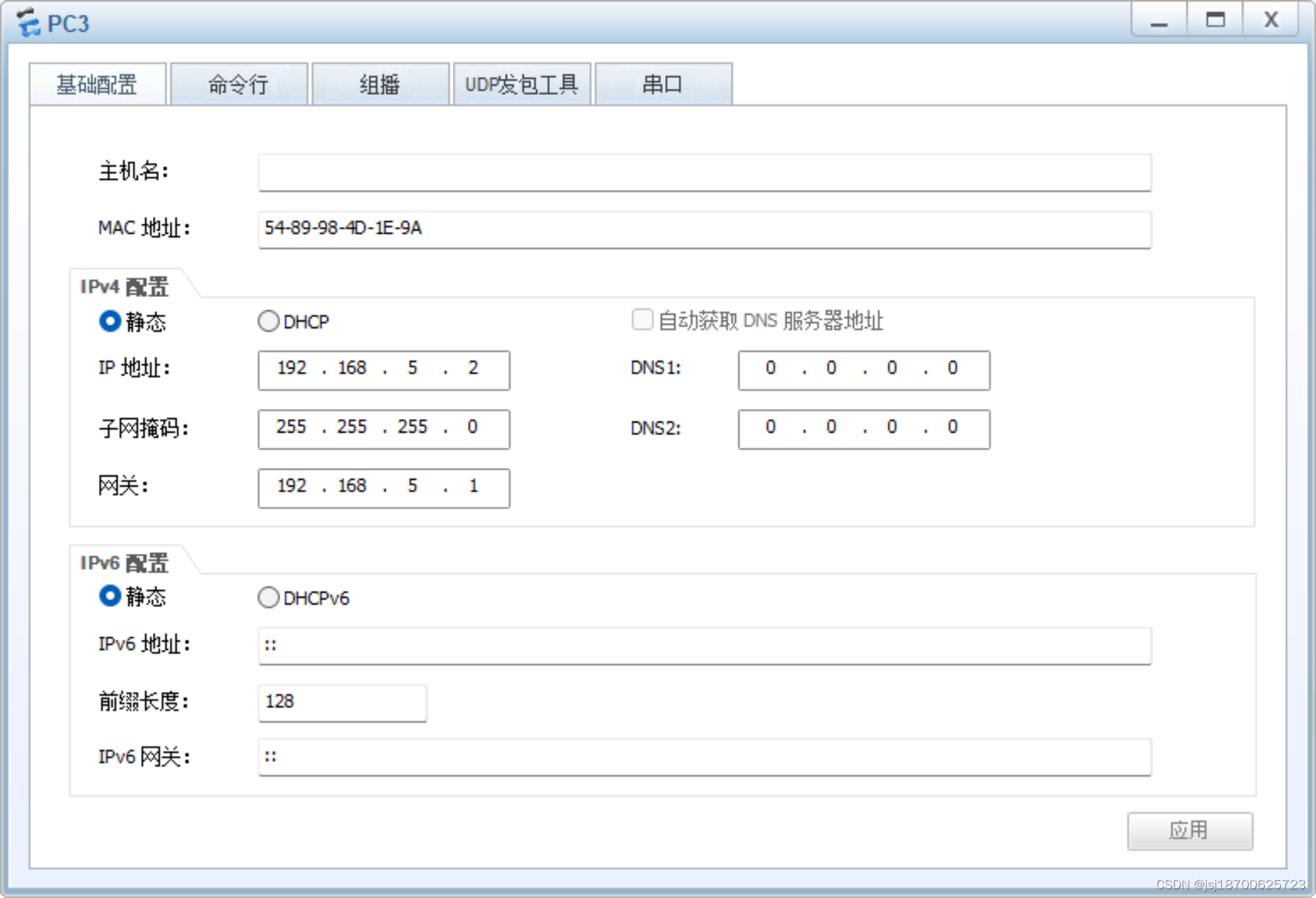

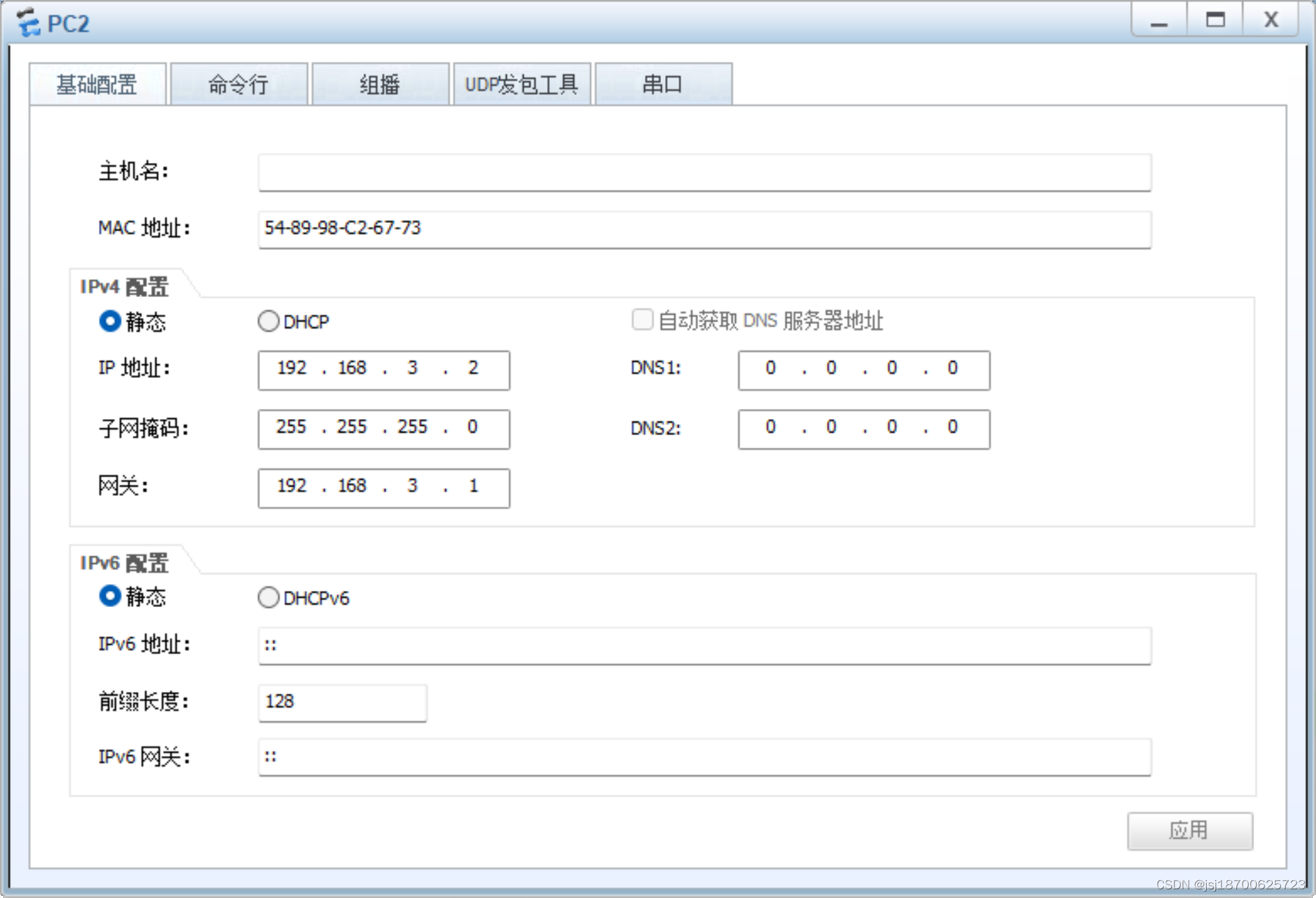

给pc1、2、3 进行基础配置

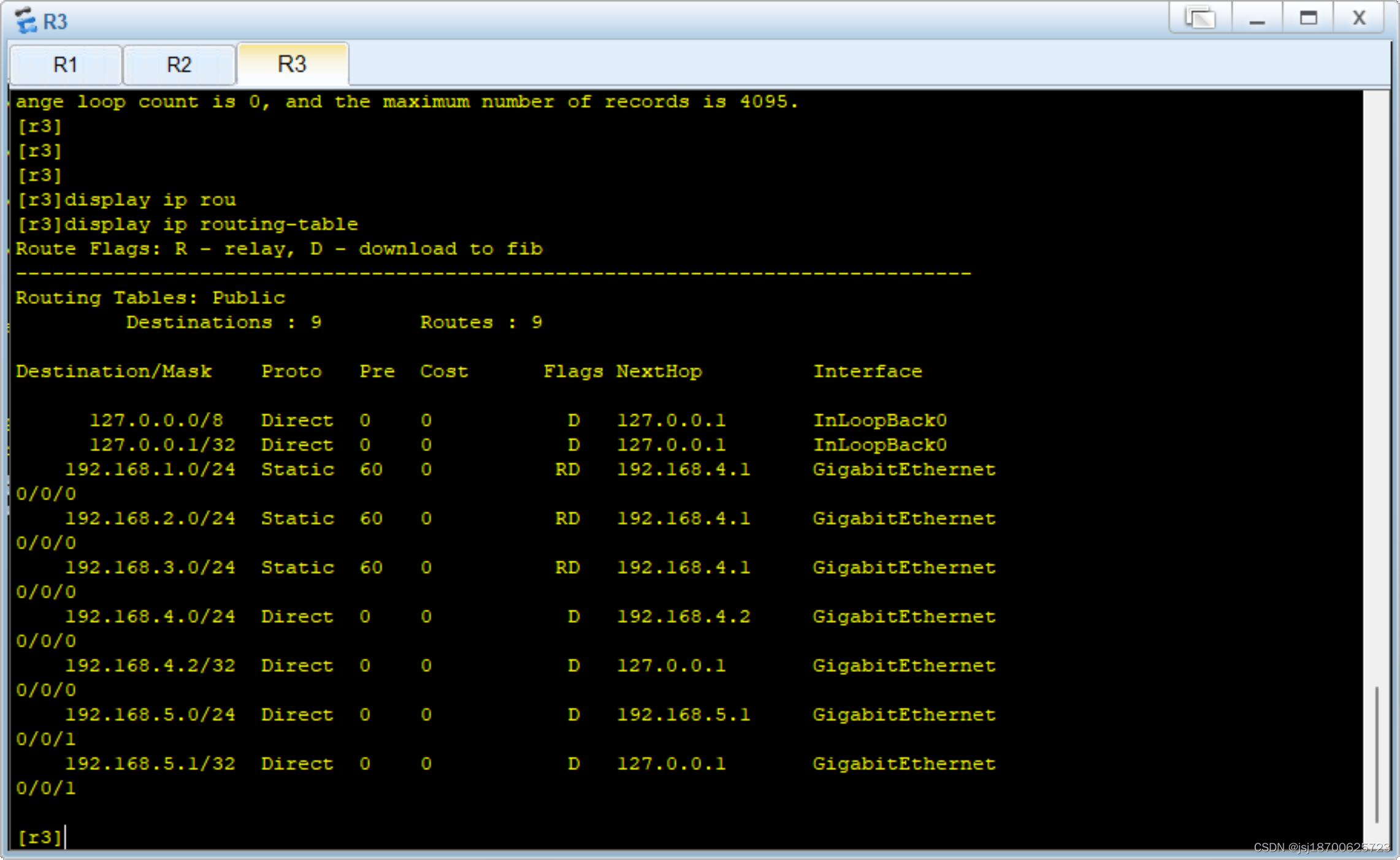

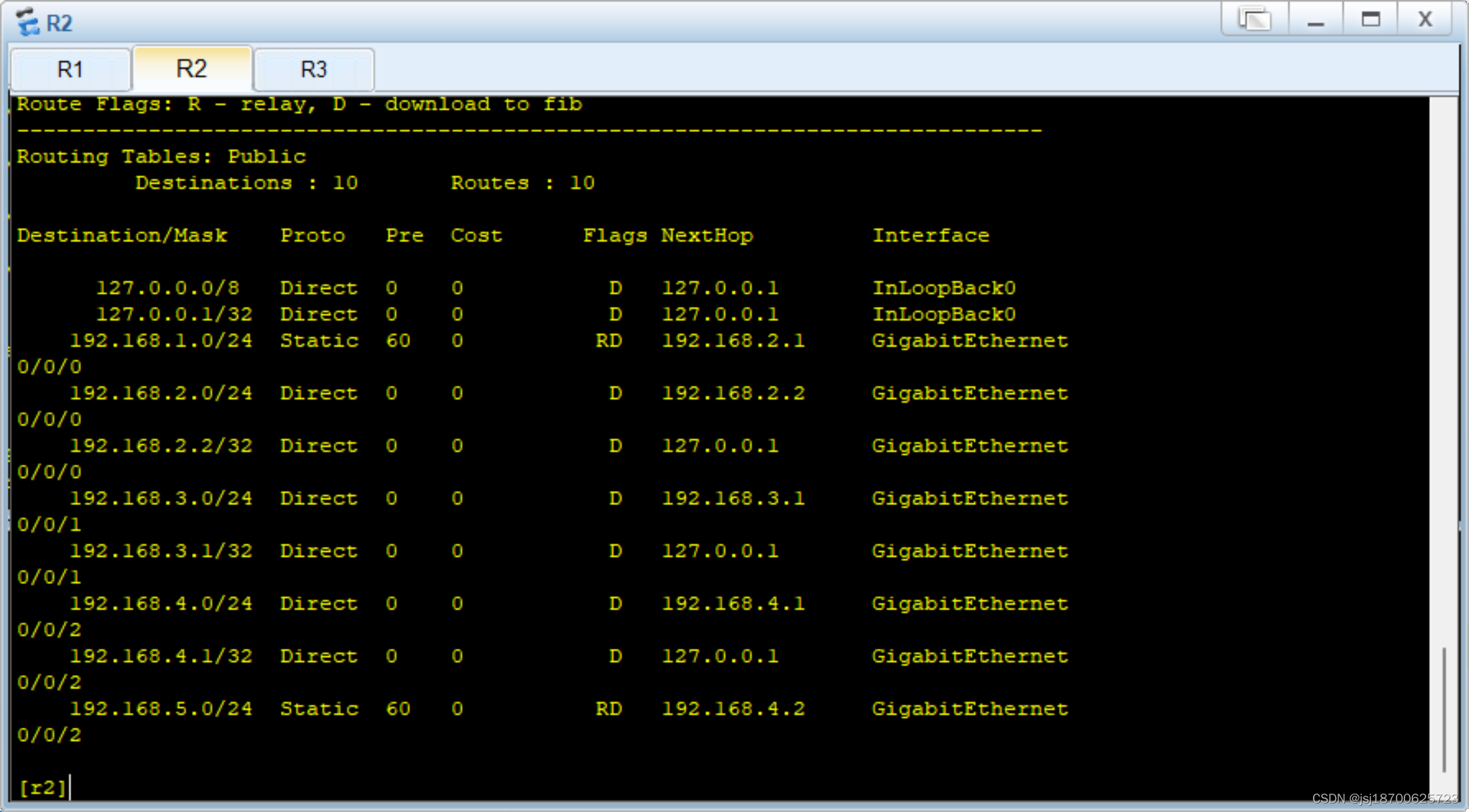

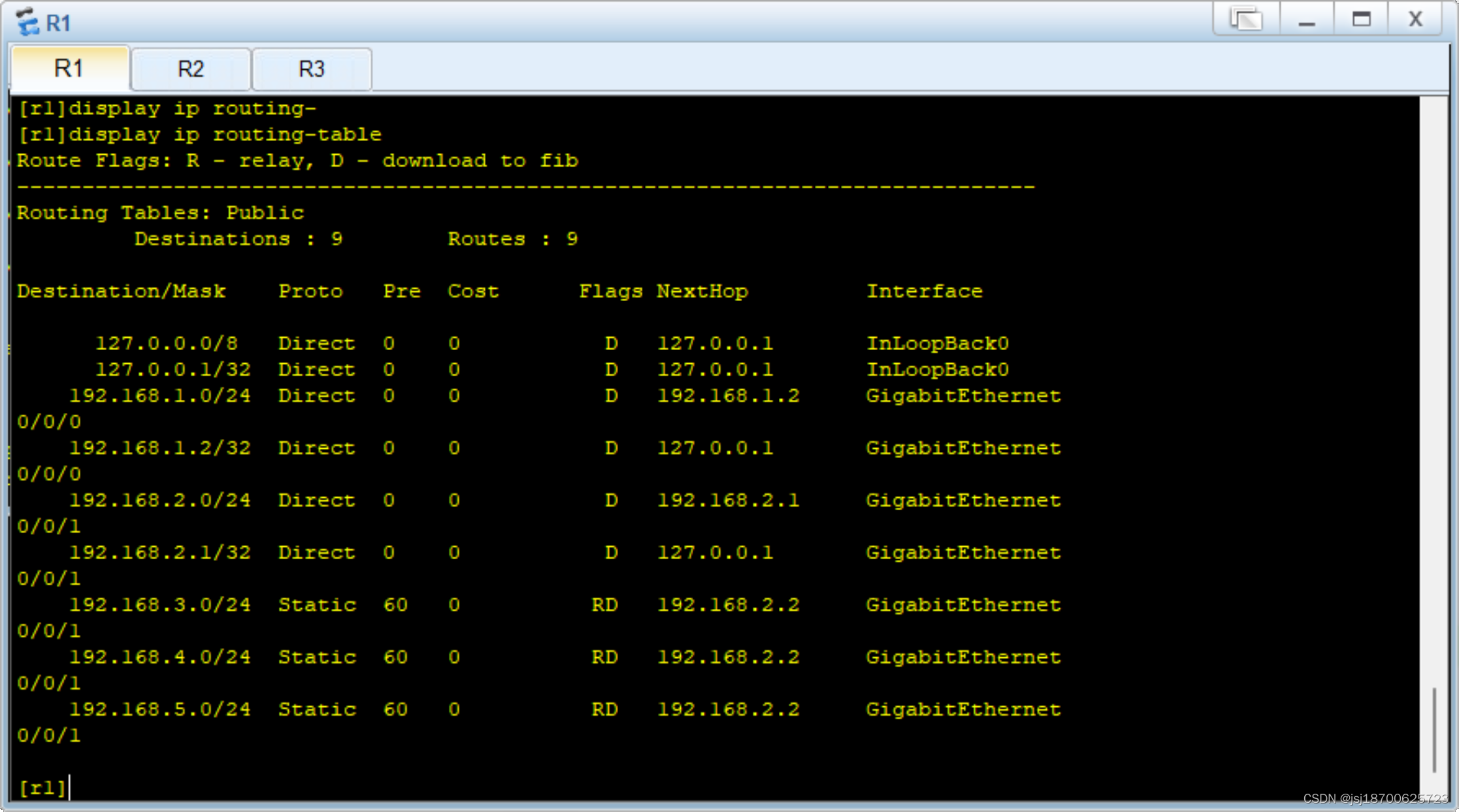

4、分别给三个路由器手写静态路由表

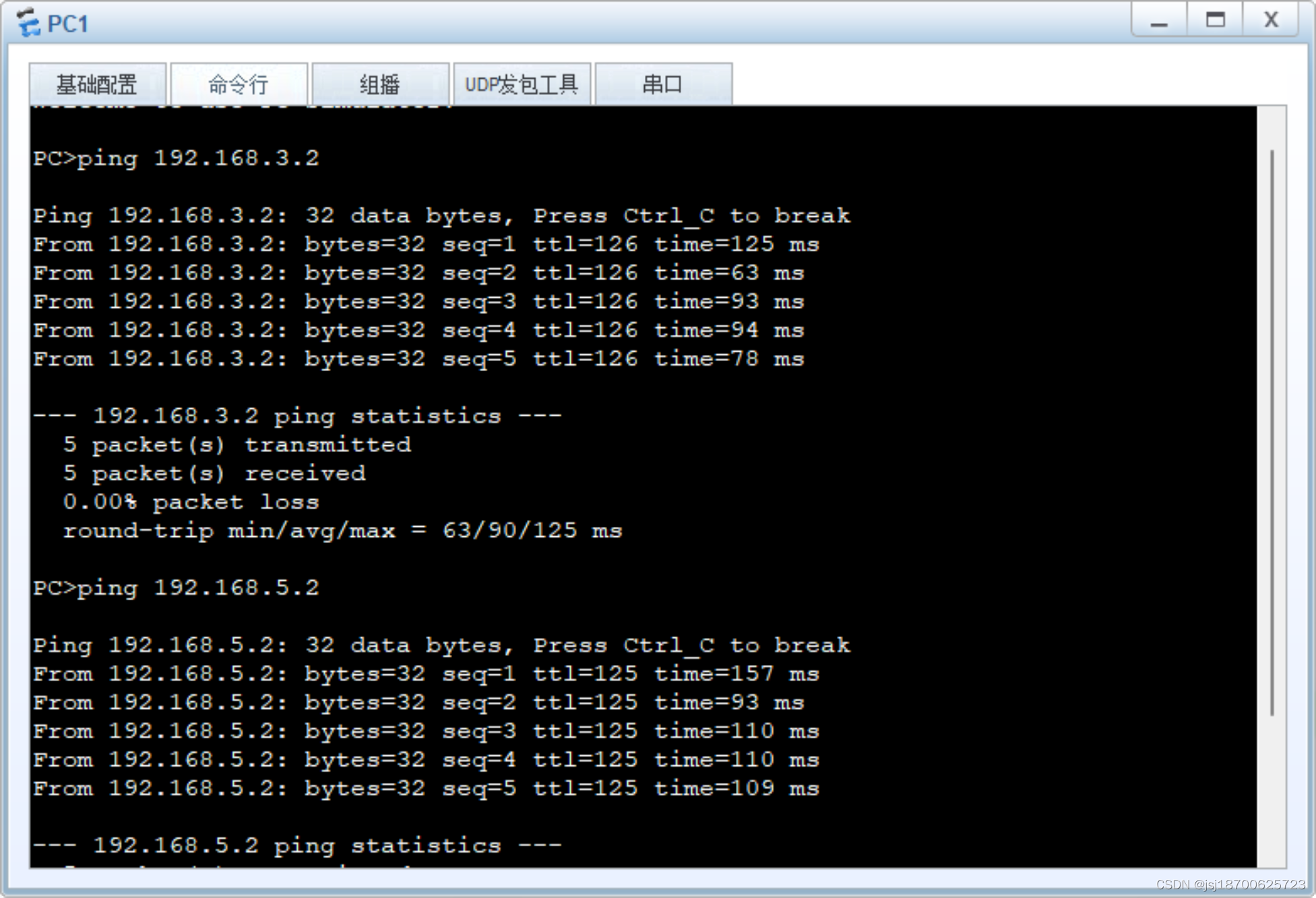

4、用pc1 ping pc2、pc3,测试是否可达

用pc2 ping pc1、pc3 测试是否可达

用pc3 ping pc2 pc1 测试是否可达

 通过测试pc1、pc2、pc3两两可达，则该网络架构全网可达
