传统图像处理算法进行“天空分割”存在精度问题且调参复杂，无法很好地应对云雾、阴霾等情况；本篇文章分享的“基于Unet+opencv实现天空对象的分割、替换和美化”，较好地解决了该问题，包括以下内容：
1、基于Unet语义分割的基本原理、环境构建、参数调节等
2、一种有效的天空分割数据集准备方法，并且获得数据集
3、基于OpenCV的Pytorch模型部署方法

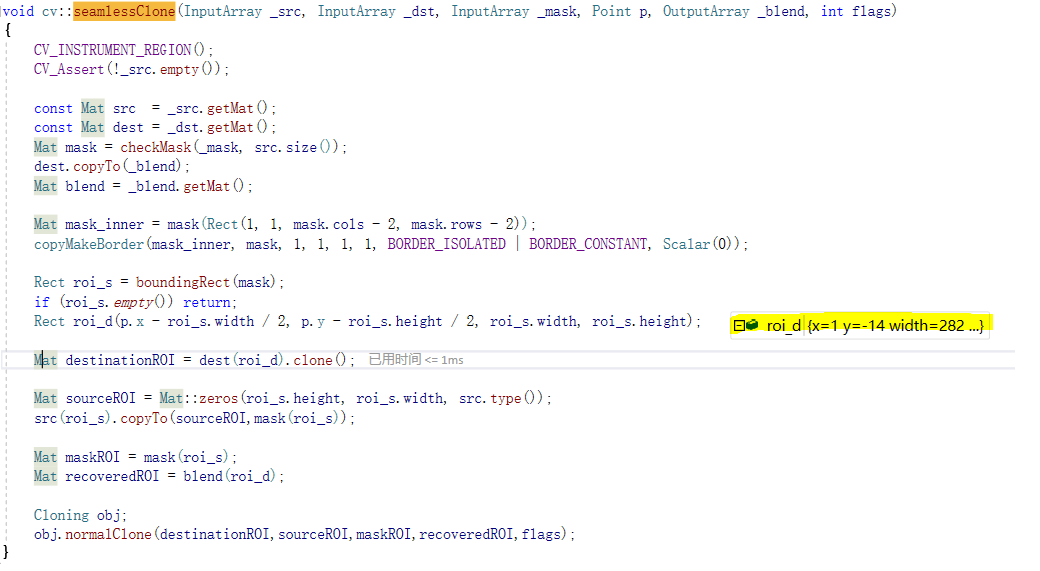

4、融合效果极好的 SeamlessClone 技术
5、饱和度调整、颜色域等基础图像处理知识和编码技术
本文适合具备 OpenCV 和Pytorch相关基础，对“天空替换”感兴趣的人士。学完本文，可以获得基于Pytorch和OpenCV进行语义分割、解决实际问题的具体方法，提高环境构建、数据集准备、参数调节和运行部署等方面综合能力。
一、传统方法和语义分割基础
1.1传统方法主要通过“颜色域”来进行分割
比如，我们要找的是蓝天，那么在HSV域，就可以通过查表的方法找出蓝色区域。

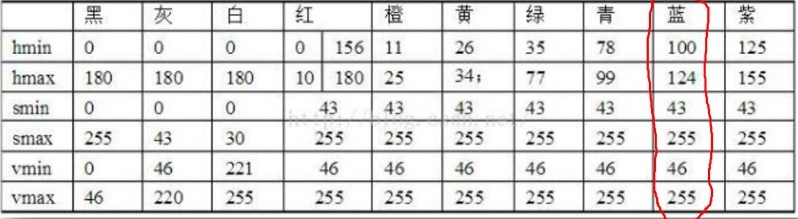

在这张表中，蓝色的HSV的上下门限已经标注出来，我们编码实现。
cvtColor(matSrc,temp,COLOR_BGR2HSV);
split(temp,planes);
equalizeHist(planes[2],planes[2]);//对v通道进行equalizeHist
merge(planes,temp);
inRange(temp,Scalar(100,43,46),Scalar(124,255,255),temp);
erode(temp,temp,Mat());//形态学变换，填补内部空洞
dilate(temp,temp,Mat());
imshow("原始图",matSrc);
在这段代码中，有两个小技巧，一个是对模板(MASK)进行了形态学变化，这个不展开说；一个是我们首先对HSV图进行了3通道分解，并且直方图增强V通道，而后将3通道合并回去。通过这种方法能够增强原图对比度，让蓝天更蓝、青山更青……大家可以自己调试看一下。 显示处理后识别为天空的结果(在OpenCV中，白色代表1也就是由数据，黑色代表0也就是没数据)

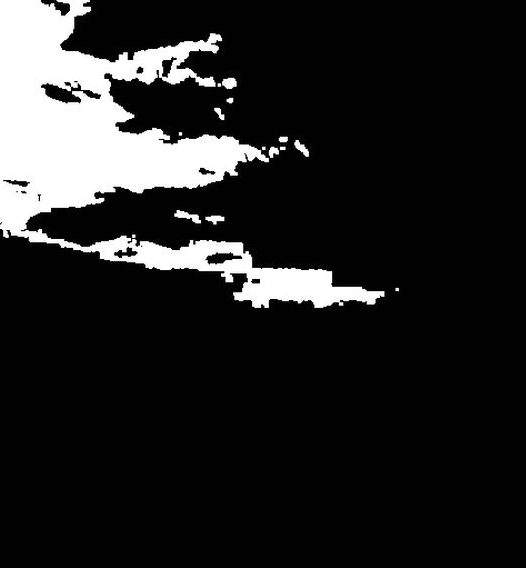

对于天坛这幅图来说，效果不错。虽然在右上角错误，而塔中间的一个很小的空洞，这些后期都是可以规避掉的错误。
但是对于阴霾图片来说，由于天空中没有蓝色，识别起来就很错误很多。
1.2 语义分割基础
图像语义分割(semantic segmentation)，从字面意思上理解就是让计算机根据图像的语义来进行分割，例如让计算机在输入下面左图的情况下，能够输出右图。语义在语音识别中指的是语音的意思，在图像领域，语义指的是图像的内容，对图片意思的理解，比如左图的语义就是三个人骑着三辆自行车；分割的意思是从像素的角度分割出图片中的不同对象，对原图中的每个像素都进行标注，比如右图中粉红色代表人，绿色代表自行车。
那么对于天空分割问题来说，主要目标就是找到像素级别的天空对象，使用语义分割模型就是有效的。
二、Unet基本情况和环境构建
Unet 发表于 2015 年，属于 FCN 的一种变体，Unet 的初衷是为了解决生物医学图像方面的问题，由于效果确实很好后来也被广泛的应用在语义分割的各个方向，比如卫星图像分割，工业瑕疵检测等。它也有很多变体，但是对于天空分割问题来看，Unet的能力已经够了。
Unet 跟 FCN 都是 Encoder-Decoder 结构，结构简单但很有效。Encoder 负责特征提取，你可以将自己熟悉的各种特征提取网络放在这个位置。由于在医学方面，样本收集较为困难，作者为了解决这个问题，应用了图像增强的方法，在数据集有限的情况下获得了不错的精度。

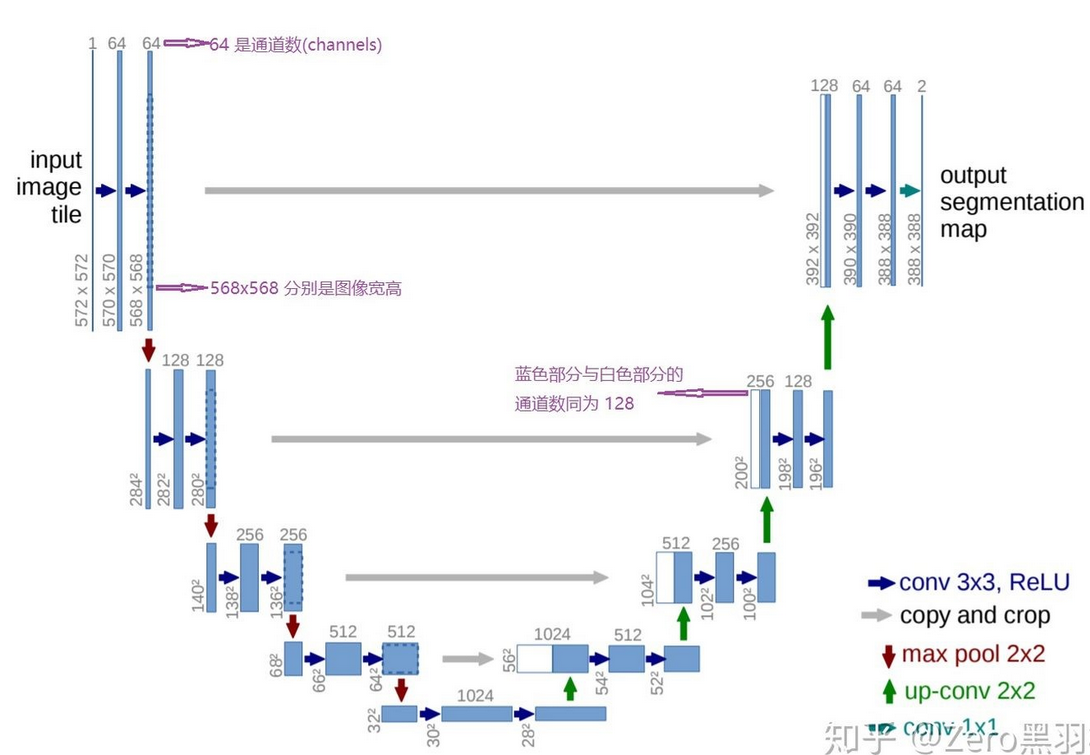

如上图，Unet 网络结构是对称的，形似英文字母 U 所以被称为 Unet。整张图都是由蓝/白色框与各种颜色的箭头组成，其中，蓝/白色框表示 feature map；蓝色箭头表示 3x3 卷积，用于特征提取；灰色箭头表示 skip-connection，用于特征融合；红色箭头表示池化 pooling，用于降低维度；绿色箭头表示上采样 upsample，用于恢复维度；青色箭头表示 1x1 卷积，用于输出结果。
在环境构建这块，我建议一定要结合自己的实际情况，构建专用的代码库，这样才能够通过不断迭代，在总体正确的前提下形成自己风格。

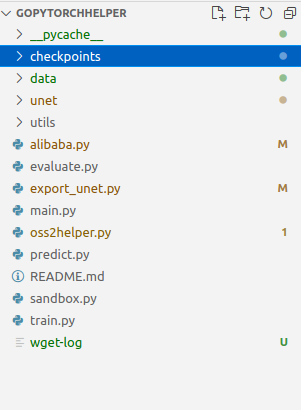

在我的库中，基于现有的Unet代码进行了修改
其中checkpoints、data保持数据；unet是模型的具体实现，未来可以扩充为多模型；utils是常用函数；alibaba.py和oss2helper.py是阿里云的辅助函数;export_unet.py是输出函数；eveluate.py和train.py用于训练；predict.py用于本地测试；main.py是主要函数。
三、数据集准备和增强

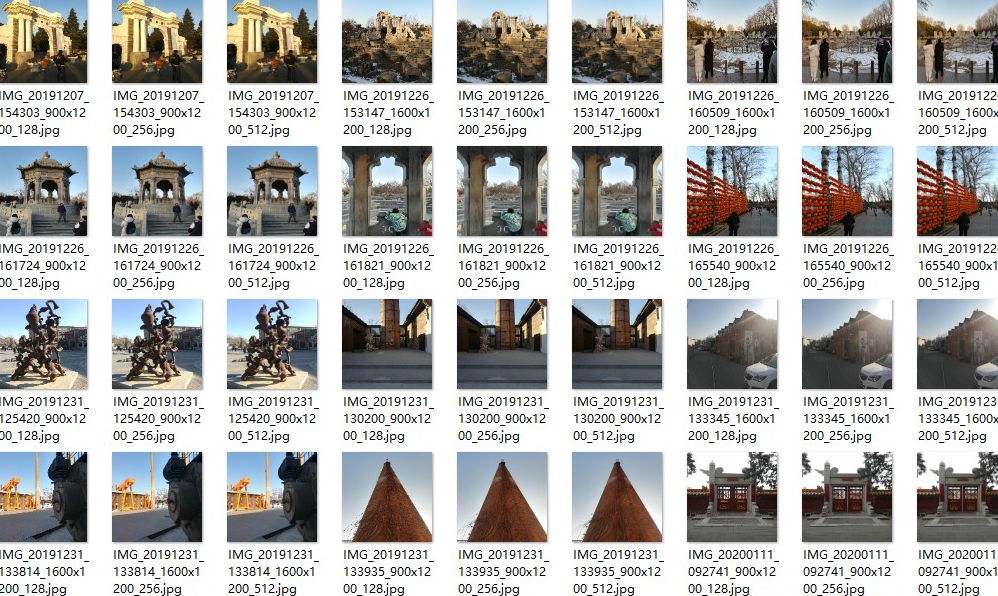

3.1 数据集准备这块，我采取了增强的方法。由于个人习惯问题，采用的是OpenCV本地变换的方法
getFiles("e:/template/Data_sky/data", fileNames);
string saveFile = "e:/template/Data_sky/dataEX3/";
for (int index = 0; index < fileNames.size(); index++)
{
Mat src = imread(fileNames[index]);
Mat dst;
string fileName;
getFileName(fileNames[index], fileName);
resize(src, dst, cv::Size(512, 512));
imwrite(saveFile + fileName + "_512.jpg", dst);
resize(src, dst, cv::Size(256, 256));
imwrite(saveFile + fileName + "_256.jpg", dst);
resize(src, dst, cv::Size(128, 128));
imwrite(saveFile + fileName + "_128.jpg", dst);
cout << fileName << endl;
}
fileNames.clear();
getFiles("e:/template/Data_sky/mask", fileNames);
saveFile = "e:/template/Data_sky/maskEX3/";
for (int index = 0; index < fileNames.size(); index++)
{
Mat src = imread(fileNames[index], 0);
Mat dst;
string fileName;
getFileName(fileNames[index], fileName);
fileName = fileName.substr(0, fileName.size() - 3);
resize(src, dst, cv::Size(512, 512));
imwrite(saveFile + fileName + "_512_gt.jpg", dst);
resize(src, dst, cv::Size(256, 256));
imwrite(saveFile + fileName + "_256_gt.jpg", dst);
resize(src, dst, cv::Size(128, 128));
imwrite(saveFile + fileName + "_128_gt.jpg", dst);
cout << fileName << endl;
}
从而获得不同分辨率的目标数据，但是如何获得标注数据？我推荐一种方法。
3.2、通过对“阿里视觉智能开放平台”的研究，调用它的成果来进行训练。简单来说，它提供了天空分割的功能，但是要求数据的输入输出都保存在oss中，所以需要通过python来编写脚本。我对这段python代码进行了一些注释，放在这里。
# -*- coding: utf8 -*-
from aliyunsdkcore.client import AcsClient
from aliyunsdkimageseg.request.v20191230 import SegmentSkyRequest
from aliyunsdkimageseg.request.v20191230.SegmentHDSkyRequest import SegmentHDSkyRequest
import oss2
import os
import json
import urllib
# 创建 AcsClient 实例
client = AcsClient("LTAI5tQCCmMyKSfifwsFHLpC", "JyzNfHsCnUaVTeS6Xg3ylMjQFC8C6L", "cn-shanghai")
request = SegmentSkyRequest.SegmentSkyRequest()
endpoint = "https://oss-cn-shanghai.aliyuncs.com"
accesskey_id = "LTAI5tQCCmMyKSfifwsFHLpC"
accesskey_secret = "JyzNfHsCnUaVTeS6Xg3ylMjQFC8C6L"
bucket_name = "datasky2"
bucket_name2 = "viapi-cn-shanghai-dha-segmenter"
#本地文件保存路径前缀
download_local_save_prefix = "/home/helu/GOPytorchHelper/data/dataOss/"
'''
列举prefix全部文件
'''
def prefix_all_list(bucket,prefix):
print("开始列举"+prefix+"全部文件");
oss_file_size = 0;
for obj in oss2.ObjectIterator(bucket, prefix ='%s/'%prefix):
print(' key : ' + obj.key)
oss_file_size = oss_file_size + 1;
download_to_local(bucket, obj.key, obj.key);
print(prefix +" file size " + str(oss_file_size));
'''
列举全部的根目录文件夹、文件
'''
def root_directory_list(bucket):
# 设置Delimiter参数为正斜线(/)。
for obj in oss2.ObjectIterator(bucket, delimiter='/'):
# 通过is_prefix方法判断obj是否为文件夹。
if obj.is_prefix(): # 文件夹
print('directory: ' + obj.key);
prefix_all_list(bucket,str(obj.key).strip("/")); #去除/
else: # 文件
print('file: ' +obj.key)
# 填写Object完整路径，例如exampledir/exampleobject.txt。Object完整路径中不能包含Bucket名称。
object_name = obj.key
# 生成下载文件的签名URL，有效时间为60秒。
# 生成签名URL时，OSS默认会对Object完整路径中的正斜线(/)进行转义，从而导致生成的签名URL无法直接使用。
# 设置slash_safe为True，OSS不会对Object完整路径中的正斜线(/)进行转义，此时生成的签名URL可以直接使用。
url = bucket.sign_url('GET', object_name, 60, slash_safe=True)
print('签名url的地址为：', url)
## 如下url替换为自有的上海region的oss文件地址
request.set_ImageURL(url)
response = client.do_action_with_exception(request)
print('response地址为：', response)
user_dict = json.loads(response)
for name in user_dict.keys():
if(name.title() == "Data"):
inner_dict = user_dict[name]
for innerName in inner_dict.keys():
if(innerName == "ImageURL"):
finalName = inner_dict[innerName]
print('finalName地址为：',str(finalName))
urllib.request.urlretrieve(str(finalName), download_local_save_prefix+obj.key)
'''
下载文件到本地
'''
def download_to_local(bucket,object_name,local_file):
url = download_local_save_prefix + local_file;
#文件名称
file_name = url[url.rindex("/")+1:]
file_path_prefix = url.replace(file_name, "")
if False == os.path.exists(file_path_prefix):
os.makedirs(file_path_prefix);
print("directory don't not makedirs "+ file_path_prefix);
# 下载OSS文件到本地文件。如果指定的本地文件存在会覆盖，不存在则新建。
bucket.get_object_to_file(object_name, download_local_save_prefix+local_file);
if __name__ == '__main__':
print("start \n");
# 阿里云主账号AccessKey拥有所有API的访问权限，风险很高。强烈建议您创建并使用RAM账号进行API访问或日常运维，请登录 https://ram.console.aliyun.com 创建RAM账号。
auth = oss2.Auth(accesskey_id,accesskey_secret)
# Endpoint以杭州为例，其它Region请按实际情况填写。
bucket = oss2.Bucket(auth,endpoint , bucket_name)
bucket2= oss2.Bucket(auth,endpoint , bucket_name2)
#单个文件夹下载
root_directory_list(bucket);
print("end \n");
四、模型训练概要
将数据集放入项目中，运行u2net_train.py即可。
4.1读懂训练部分代码，其中在step5的地方，我添加了一段处理，用于float和int类型之间转换
# 5. Begin training
for epoch in range(epochs):
net.train()
epoch_loss = 0
with tqdm(total=n_train, desc=f'Epoch {epoch + 1}/{epochs}', unit='img') as pbar:
for batch in train_loader:
images = batch['image']
true_masks = batch['mask']
assert images.shape[1] == net.n_channels, \
f'Network has been defined with {net.n_channels} input channels, ' \
f'but loaded images have {images.shape[1]} channels. Please check that ' \
'the images are loaded correctly.'
images = images.to(device=device, dtype=torch.float32)
true_masks = true_masks.to(device=device, dtype=torch.long)
######
one = torch.ones_like(true_masks)
zero = torch.zeros_like(true_masks)
true_masks = torch.where(true_masks>0,one,zero)
#####
with torch.cuda.amp.autocast(enabled=amp):
masks_pred = net(images)
loss = criterion(masks_pred, true_masks) \
+ dice_loss(F.softmax(masks_pred, dim=1).float(),
F.one_hot(true_masks, net.n_classes).permute(0, 3, 1, 2).float(),
multiclass=True)
optimizer.zero_grad(set_to_none=True)
grad_scaler.scale(loss).backward()
grad_scaler.step(optimizer)
grad_scaler.update()
pbar.update(images.shape[0])
global_step += 1
epoch_loss += loss.item()
pbar.set_postfix(**{'loss (batch)': loss.item()})
# Evaluation round
division_step = (n_train // (10 * batch_size))
if division_step > 0:
if global_step % division_step == 0:
histograms = {}
for tag, value in net.named_parameters():
tag = tag.replace('/', '.')
val_score = evaluate(net, val_loader, device)
scheduler.step(val_score)
logging.info('Validation Dice score: {}'.format(val_score))
if save_checkpoint:
Path(dir_checkpoint).mkdir(parents=True, exist_ok=True)
torch.save(net.state_dict(), str(dir_checkpoint / 'checkpoint_epoch{}.pth'.format(epoch + 1)))
logging.info(f'Checkpoint {epoch + 1} saved!')

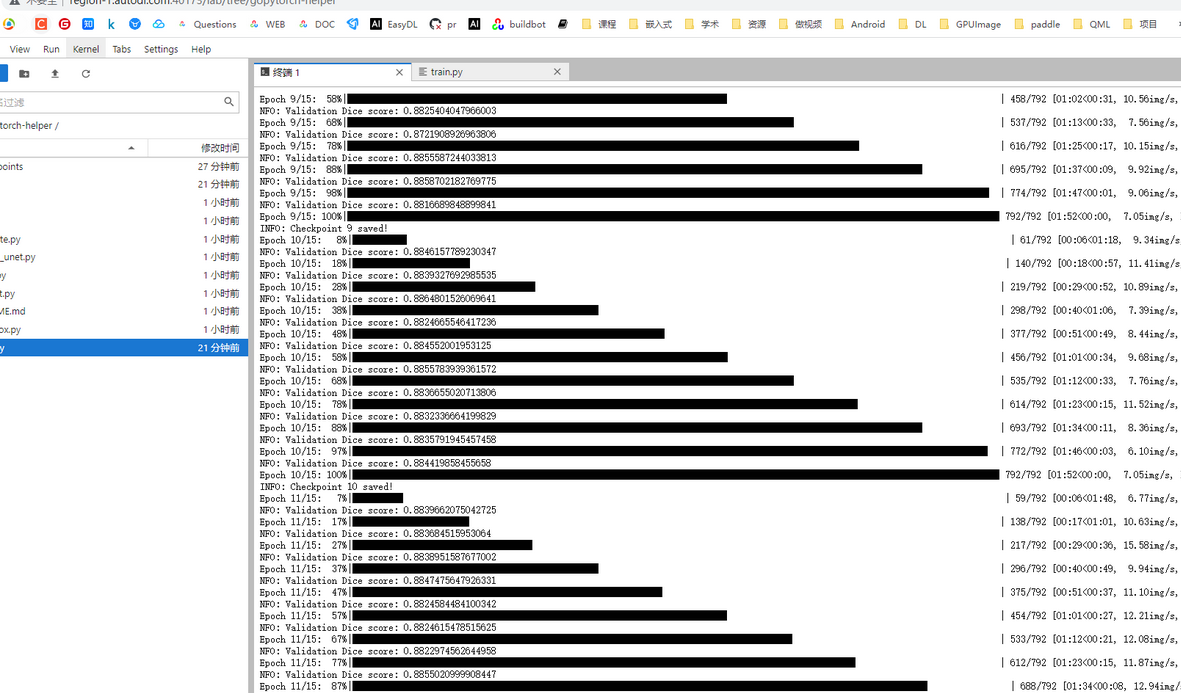

4.2 推荐适当投资，采购了autodl进行在线训练
通过predict生成模板结果，在Photoshop中进行比对发现边界已经比较贴合，最终在增强的数据集上，实现了DICE90%的目标。

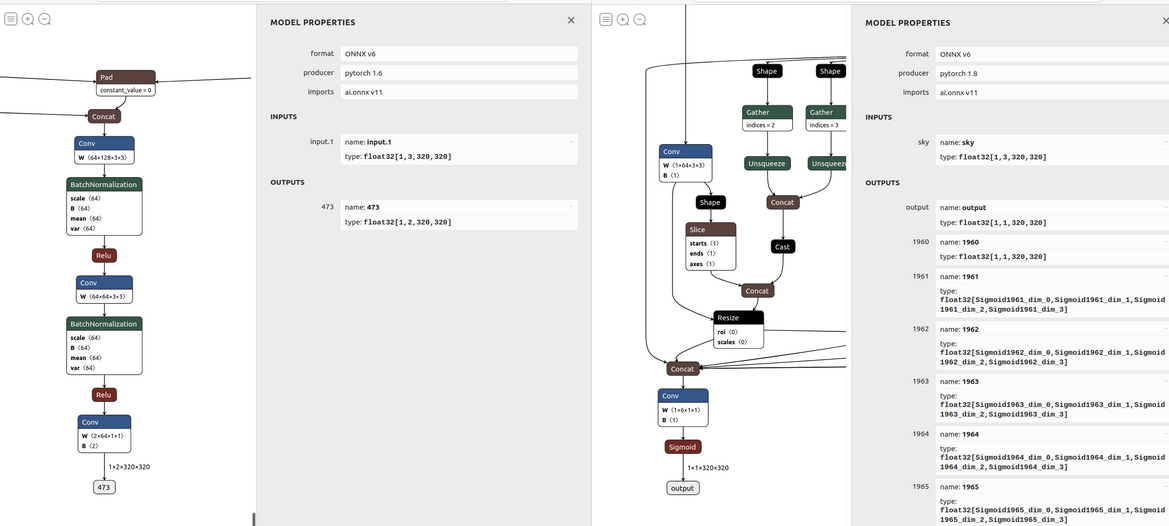

五、基于OpenCV的Pytorch模型部署方法
这里为了进行总结，我对分别对目前使用Python和C++下的几种可行可用的推断方法进行汇总，并进一步比对。
5.1
(python)
使用onnxruntime
方法进行推断
session = onnxruntime.InferenceSession("转换的onnx文件")
input_name = session.get_inputs()[0].name
label_name = session.get_outputs()[0].name
img_name_list = ['需要处理的图片']
image = Image.open(img_name_list[0])
w, h = image.size
dataset = SalObjDataset(
img_name_list=img_name_list,
lbl_name_list=[],
transform=transforms.Compose([RescaleT(320), ToTensorLab(flag=0)])
)
data_loader = DataLoader(
dataset,
batch_size=1,
shuffle=False,
num_workers=1
)
im = list(data_loader)[0]['image']
inputs_test = im
inputs_test = inputs_test.type(torch.FloatTensor)
with torch.no_grad():
inputs_test = Variable(inputs_test)
res = session.run([label_name], {input_name: inputs_test.numpy().astype(np.float32)})
result = torch.from_numpy(res[0])
pred = result[:, 0, :, :]
pred = normPRED(pred)
pred = pred.squeeze()
predict_np = pred.cpu().data.numpy()
im = Image.fromarray(predict_np * 255).convert('RGB')
im = im.resize((w, h), resample=Image.BILINEAR)
im.show()
5.2
(python)
使用opencv方法
import os
import argparse
from skimage import io, transform
import numpy as np
from PIL import Image
import cv2 as cv
parser = argparse.ArgumentParser(description='Demo: U2Net Inference Using OpenCV')
parser.add_argument('--input', '-i')
parser.add_argument('--model', '-m', default='u2net_human_seg.onnx')
args = parser.parse_args()
def normPred(d):
ma = np.amax(d)
mi = np.amin(d)
return (d - mi)/(ma - mi)
def save_output(image_name, predict):
img = cv.imread(image_name)
h, w, _ = img.shape
predict = np.squeeze(predict, axis=0)
img_p = (predict * 255).astype(np.uint8)
img_p = cv.resize(img_p, (w, h))
print('{}-result-opencv_dnn.png-------------------------------------'.format(image_name))
cv.imwrite('{}-result-opencv_dnn.png'.format(image_name), img_p)
def main():
# load net
net = cv.dnn.readNet('saved_models/sky_split.onnx')
input_size = 320 # fixed
# build blob using OpenCV
img = cv.imread('test_imgs/sky1.jpg')
blob = cv.dnn.blobFromImage(img, scalefactor=(1.0/255.0), size=(input_size, input_size), swapRB=True)
# Inference
net.setInput(blob)
d0 = net.forward('output')
# Norm
pred = normPred(d0[:, 0, :, :])
# Save
save_output('test_imgs/sky1.jpg', pred)
if __name__ == '__main__':
main()
5.3 (
c++)
使用libtorch方法
// std::string strModelPath = "E:/template/u2net_train.pt";
void bgr_u2net(cv::Mat& image_src, cv::Mat& result, torch::jit::Module& model)
{
//1.模型已经导入
auto device = torch::Device("cpu");
//2.输入图片，变换到320
cv::Mat image_src1 = image_src.clone();
cv::resize(image_src1, image_src1, cv::Size(320, 320));
cv::cvtColor(image_src1, image_src1, cv::COLOR_BGR2RGB);
// 3.图像转换为Tensor
torch::Tensor tensor_image_src = torch::from_blob(image_src1.data, { image_src1.rows, image_src1.cols, 3 }, torch::kByte);
tensor_image_src = tensor_image_src.permute({ 2,0,1 }); // RGB -> BGR互换
tensor_image_src = tensor_image_src.toType(torch::kFloat);
tensor_image_src = tensor_image_src.div(255);
tensor_image_src = tensor_image_src.unsqueeze(0); // 拿掉第一个维度 [3, 320, 320]
//4.网络前向计算
auto src = tensor_image_src.to(device);
auto pred = model.forward({ src }).toTuple()->elements()[0].toTensor(); //模型返回多个结果，用toTuple,其中elements()[i-1]获取第i个返回值 //d1,d2,d3,d4,d5,d6,d7= net(inputs_test) //pred = d1[:,0,:,:]
auto res_tensor = (pred * torch::ones_like(src));
res_tensor = normPRED(res_tensor);
//是否就是Tensor转换为图像
res_tensor = res_tensor.squeeze(0).detach();
res_tensor = res_tensor.mul(255).clamp(0, 255).to(torch::kU8); //mul函数，表示张量中每个元素乘与一个数，clamp表示夹紧，限制在一个范围内输出
res_tensor = res_tensor.to(torch::kCPU);
//5.输出最终结果
cv::Mat resultImg(res_tensor.size(1), res_tensor.size(2), CV_8UC3);
std::memcpy((void*)resultImg.data, res_tensor.data_ptr(), sizeof(torch::kU8) * res_tensor.numel());
cv::resize(resultImg, resultImg, cv::Size(image_src.cols, image_src.rows), cv::INTER_LINEAR);
result = resultImg.clone();
}
5.4 (
c++)
使用opencv方法
#include "opencv2/dnn.hpp"
#include "opencv2/imgproc.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>
#include "opencv2/objdetect.hpp"
using namespace cv;
using namespace std;
using namespace cv::dnn;
int main(int argc, char ** argv)
{
Net net = readNetFromONNX("E:/template/sky_split.onnx");
if (net.empty()) {
printf("read model data failure...\n");
return -1;
}
// load image data
Mat frame = imread("e:/template/sky14.jpg");
Mat blob;
blobFromImage(frame, blob, 1.0 / 255.0, Size(320, 320), cv::Scalar(), true);
net.setInput(blob);
Mat prob = net.forward("output");
Mat slice(cv::Size(prob.size[2], prob.size[3]), CV_32FC1, prob.ptr<float>(0, 0));
normalize(slice, slice, 0, 255, NORM_MINMAX, CV_8U);
resize(slice, slice, frame.size());
return 0;
}
综合考虑后，选择opencv onnx的部署方式
import os
import torch
from unet import UNet
def main():
net = UNet(n_channels=3, n_classes=2, bilinear=True)
net.load_state_dict(torch.load("checkpoints/skyseg0113.pth", map_location=torch.device('cpu')))
net.eval()
# --------- model 序列化 ---------
example = torch.zeros(1, 3, 320, 320) #这里经过实验，最大是 example = torch.zeros(1, 3, 411, 411)
torch_script_module = torch.jit.trace(net, example)
#torch_script_module.save('unet_empty.pt')
torch.onnx.export(net, example, 'checkpoints/skyseg0113.onnx', opset_version=11)
print('over')
if __name__ == "__main__":
main()
int main()
{
//参数和常量准备
Net net = readNetFromONNX("E:/template/skyseg0113.onnx");
if (net.empty()) {
printf("read model data failure...\n");
return -1;
}
// load image data
Mat frame = imread("E:\\sandbox/sky4.jpg");
pyrDown(frame, frame);
Mat blob;
blobFromImage(frame, blob, 1.0 / 255.0, Size(320, 320), cv::Scalar(), true);
net.setInput(blob);
Mat prob = net.forward("473");//???对于Unet来说，example最大为(411,411)，原理上来说，值越大越有利于分割
Mat slice(cv::Size(prob.size[2], prob.size[3]), CV_32FC1, prob.ptr<float>(0, 0));
threshold(slice, slice, 0.1, 1, cv::THRESH_BINARY_INV);
normalize(slice, slice, 0, 255, NORM_MINMAX, CV_8U);
Mat mask;
resize(slice, mask, frame.size());//制作mask
}
通过这种方法，就能够获得模型推断的模板对象，其中“473”是模型训练过程的层名，由于我们在训练的过程中没有指定，所以按照系统自己的名字给出。
我们可以通过netron的方式查看获得这里的名称。
六、结合SeamlessClone等图像处理方法，实现最终效果
int main()
{
//参数和常量准备
Net net = readNetFromONNX("E:/template/skyseg0113.onnx");
if (net.empty()) {
printf("read model data failure...\n");
return -1;
}
// load image data
Mat frame = imread("E:\\sandbox/sky4.jpg");
pyrDown(frame, frame);
Mat blob;
blobFromImage(frame, blob, 1.0 / 255.0, Size(320, 320), cv::Scalar(), true);
net.setInput(blob);
Mat prob = net.forward("473");
Mat slice(cv::Size(prob.size[2], prob.size[3]), CV_32FC1, prob.ptr<float>(0, 0));
threshold(slice, slice, 0.1, 1, cv::THRESH_BINARY_INV);
normalize(slice, slice, 0, 255, NORM_MINMAX, CV_8U);
Mat mask;
resize(slice, mask, frame.size());//制作mask
Mat matSrc = frame.clone();
VP maxCountour = FindBigestContour(mask);
Rect maxRect = boundingRect(maxCountour);
if (maxRect.height == 0 || maxRect.width == 0)
maxRect = Rect(0, 0, mask.cols, mask.rows);//特殊情况
////天空替换
Mat matCloud = imread("E:/template/cloud/cloud1.jpg");
resize(matCloud, matCloud, frame.size());
//直接拷贝
matCloud.copyTo(matSrc, mask);
imshow("matSrc", matSrc);
//seamless clone
matSrc = frame.clone();
Point center = Point((maxRect.x + maxRect.width) / 2, (maxRect.y + maxRect.height) / 2);//中间位置为蓝天的背景位置
Mat normal_clone;
Mat mixed_clone;
Mat monochrome_clone;
seamlessClone(matCloud, matSrc, mask, center, normal_clone, NORMAL_CLONE);
seamlessClone(matCloud, matSrc, mask, center, mixed_clone, MIXED_CLONE);
seamlessClone(matCloud, matSrc, mask, center, monochrome_clone, MONOCHROME_TRANSFER);
imshow("normal_clone", normal_clone);
imshow("mixed_clone", mixed_clone);
imshow("monochrome_clone", monochrome_clone);
waitKey();
return 0;
}

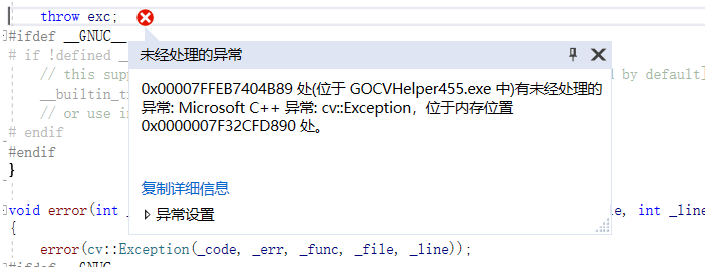

在调用seamlessClone()的时候报错：
报错原因：可以看seamlessClone源码(opencv/modules/photo/src/seamless_cloning.cpp)，在执行seamlessClone的时候，会先求mask内物体的boundingRect，然后会把这个最小框矩形复制到dst上，矩形中心对齐center
这个过程中可能矩形会超出dst的边界范围，就会报上面的roi边界错误。
这里错误的根源应该还是OpenCV 这块的代码有问题，其中roi_s不应该适用BoundingRect进行处理。除了进行修改重新编译，或者直接进行PR解决之外，我们可以采取一些补救的。这里我采取了2手方法来避免异常：一个是在模板制作的过程中，除了获得的最大区域之外，主动地将其他区域涂黑，从而保证BoundingRect能够准确地框选天空区域；二个是在seamlessClone之前，对模板进行异常判断，对可能出现的情况进程处置。

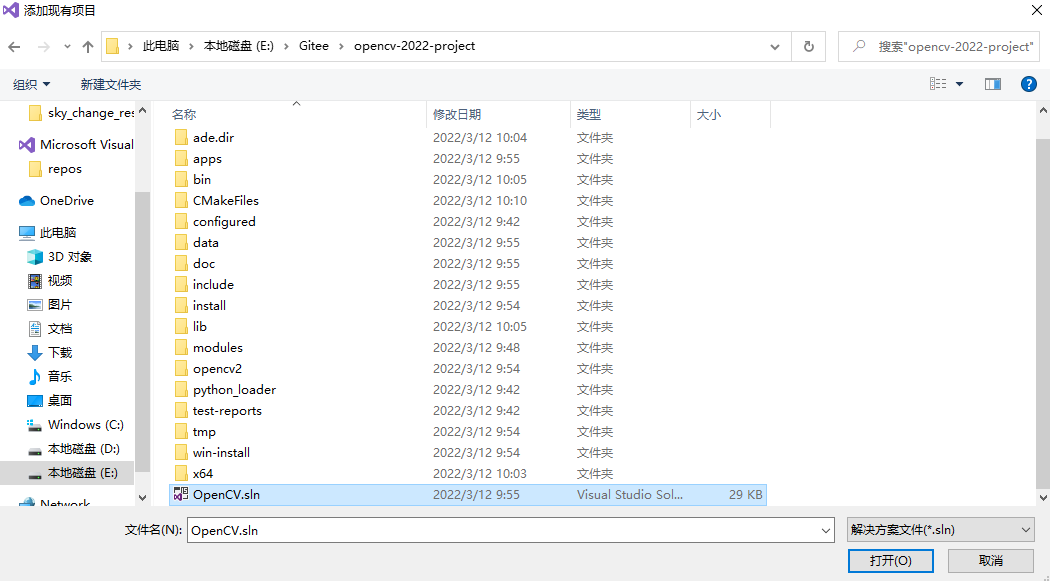

通过添加opencv代码，进行系统联调：
修改后的代码为：
int main()
{
//参数和常量准备
Net net = readNetFromONNX("E:/template/skyseg0113.onnx");
if (net.empty()) {
printf("read model data failure...\n");
return -1;
}
vector<string> vecFilePaths;
getFiles("e:/template/sky", vecFilePaths);
string strSavePath = "e:/template/sky_change_result";
for (int index = 0;index<vecFilePaths.size();index++)
{
try{
string strFilePath = vecFilePaths[index];
string strFileName;
getFileName(strFilePath, strFileName);
Mat frame = imread(strFilePath);
pyrDown(frame, frame);
Mat blob;
blobFromImage(frame, blob, 1.0 / 255.0, Size(320, 320), cv::Scalar(), true);
net.setInput(blob);
Mat prob = net.forward("473");
Mat slice(cv::Size(prob.size[2], prob.size[3]), CV_32FC1, prob.ptr<float>(0, 0));
threshold(slice, slice, 0.1, 1, cv::THRESH_BINARY_INV);
normalize(slice, slice, 0, 255, NORM_MINMAX, CV_8U);
Mat mask;
resize(slice, mask, frame.size());//制作mask
Mat matSrc = frame.clone();
VP maxCountour = FindBigestContour(mask);
Rect maxRect = boundingRect(maxCountour);
if (maxRect.height == 0 || maxRect.width == 0)
maxRect = Rect(0, 0, mask.cols, mask.rows);//特殊情况
Mat maskRedux(mask.size(), mask.type(), Scalar::all(0));
Mat roi1 = mask(maxRect);
Mat roi2 = maskRedux(maxRect);
roi1.copyTo(roi2);
////天空替换
Mat matCloud = imread("E:/template/cloud/cloud2.jpg");
resize(matCloud, matCloud, frame.size());
//直接拷贝
matCloud.copyTo(matSrc, maskRedux);
matSrc = frame.clone();
cv::Point center = Point((maxRect.x + maxRect.width) / 2, (maxRect.y + maxRect.height) / 2);//中间位置为蓝天的背景位置
Rect roi_s = maxRect;
Rect roi_d(center.x - roi_s.width / 2, center.y - roi_s.height / 2, roi_s.width, roi_s.height);
if(! (0 <= roi_d.x && 0 <= roi_d.width && roi_d.x + roi_d.width <= matSrc.cols && 0 <= roi_d.y && 0 <= roi_d.height && roi_d.y + roi_d.height <= matSrc.rows))
center = Point(matSrc.cols / 2, matSrc.rows / 2);//这里错误的根源应该还是OpenCV 这块的代码有问题，其中roi_s不应该适用BoundingRect进行处理.所以采取补救的方法
Mat mixed_clone;
seamlessClone(matCloud, matSrc, maskRedux, center, mixed_clone, MIXED_CLONE);
string saveFileName = strSavePath + "/" + strFileName + "_cloud2.jpg";
imwrite(saveFileName, mixed_clone);
}
catch (Exception * e)
{
continue;
}
}
2022 0312 更新代码
int main()
{
Mat src = imread("e:/template/tiantan.jpg");
Mat matCloud = imread("E:/template/cloud/cloud2.jpg");
Mat mask = imread("e:/template/tiantanmask2.jpg", 0);
resize(matCloud, matCloud, src.size());
resize(mask, mask, src.size());
Mat matSrc = src.clone();
Mat board = mask.clone();
cvtColor(board, board, COLOR_GRAY2BGR);
//寻找模板最大轮廓
VP maxCountour = FindBigestContour(mask);
Rect maxRect = boundingRect(maxCountour);
//异常处理
Mat maskCopy = mask.clone();
copyMakeBorder(maskCopy, maskCopy, 1, 1, 1, 1, BORDER_ISOLATED | BORDER_CONSTANT, Scalar(0));
Rect roi_s = boundingRect(maskCopy);
if (roi_s.empty()) return -1;
cv::Point center = Point((maxRect.x + maxRect.width) / 2, (maxRect.y + maxRect.height) / 2);
Rect roi_d(center.x - roi_s.width / 2, center.y - roi_s.height / 2, roi_s.width, roi_s.height);
if (!(0 <= roi_d.x && 0 <= roi_d.width && roi_d.x + roi_d.width <= matSrc.cols && 0 <= roi_d.y && 0 <= roi_d.height && roi_d.y + roi_d.height <= matSrc.rows))
center = Point(matSrc.cols / 2, matSrc.rows / 2);
//融合
Mat normal_clone, mixed_clone, monochrome_clone;
seamlessClone(matCloud, matSrc, mask, center, normal_clone, NORMAL_CLONE);
seamlessClone(matCloud, matSrc, mask, center, mixed_clone, MIXED_CLONE);
seamlessClone(matCloud, matSrc, mask, center, monochrome_clone, MONOCHROME_TRANSFER);
waitKey();
return 0;
}
七、结果对比和小结
效果是相当不错的，但是在部署过程中也可能会遇到一些问题；特别是如果用于手机端部署，必然有工具链的问题。

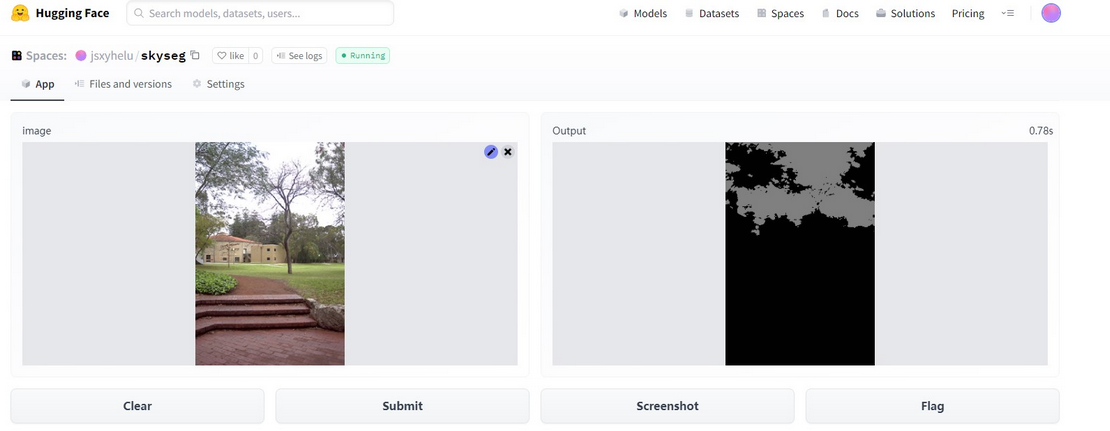

我在hugginface上也实现了可以在线测试的效果。分别是skgseg和skgchange
https://huggingface.co/spaces/jsxyhelu/skyseg
最后，“天空替换”整个问题，只是语义分割的一种应用，结果是美化的图片。这是价值比较有限的，必须要转换为量化的结果，用于定量计数，才能够推动生产实践。
此外，关于算法运行效率，也是部署应用的重要环节，在部署实现的时候也需要重点考虑。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
