Arduino 学习笔记_3 案例：按下按钮生成一位随机数字，在数码管中显示

猜数字案例

有一位8段数码管，和一个按钮。每次按下按钮，随机生成一个0~9的数并在LED显示器上显示出来。

首先先可以参考下官网上的案例。这个案例是从0到9所有数字循环显示，里面用到了数码管对应引脚，while，switch case，自定义函数这些知识点。

/*
19 MC猜数字 - 1 电路搭建
太极创客
www.taichi-maker.com

此程序用于太极创客<<零基础入门学用Arduino教程>>中，博主搬运只为学习！！！请支持原作者。
MC猜数字电路测试使用。

2017-04-21
*/
void setup() {
  pinMode(2, INPUT_PULLUP);
  for (int i = 2; i <= 9; i++) {
    pinMode(i, OUTPUT);
  }

}

// the loop function runs over and over again forever
void loop() {
  int myNumber = 0;
  while(myNumber <= 9){
    displayNumber(myNumber);
    delay(500);
    displayClear();
    myNumber++;
    while(!digitalRead(2)){
      digitalWrite(5, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      digitalWrite(9, HIGH);
    }
    delay(500);
  }
}
void displayClear(){
  // 清理显示内容
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  digitalWrite(5, LOW);
  digitalWrite(6, LOW);
  digitalWrite(7, LOW);
  digitalWrite(8, LOW);
  digitalWrite(9, LOW);
}

void displayNumber(int number){
  switch(number){
    case 1:
      digitalWrite(4, HIGH);
      digitalWrite(7, HIGH);
      break;
    case 2:
      digitalWrite(3, HIGH);
      digitalWrite(4, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(8, HIGH);
      digitalWrite(9, HIGH);
      break;
    case 3:
      digitalWrite(3, HIGH);
      digitalWrite(4, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      break;
    case 4:
      digitalWrite(4, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      break;
    case 5:
      digitalWrite(3, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      break;
    case 6:
      digitalWrite(3, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      digitalWrite(9, HIGH);
      break;
    case 7:
      digitalWrite(3, HIGH);
      digitalWrite(4, HIGH);
      digitalWrite(7, HIGH);
      break;
    case 8:
      digitalWrite(3, HIGH);
      digitalWrite(4, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      digitalWrite(9, HIGH);
      break;
    case 9:
      digitalWrite(3, HIGH);
      digitalWrite(4, HIGH);
      digitalWrite(5, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      break;
    case 0:
      digitalWrite(3, HIGH);
      digitalWrite(4, HIGH);
      digitalWrite(6, HIGH);
      digitalWrite(7, HIGH);
      digitalWrite(8, HIGH);
      digitalWrite(9, HIGH);
      break;
    default:
      digitalWrite(5, HIGH);
    }
}

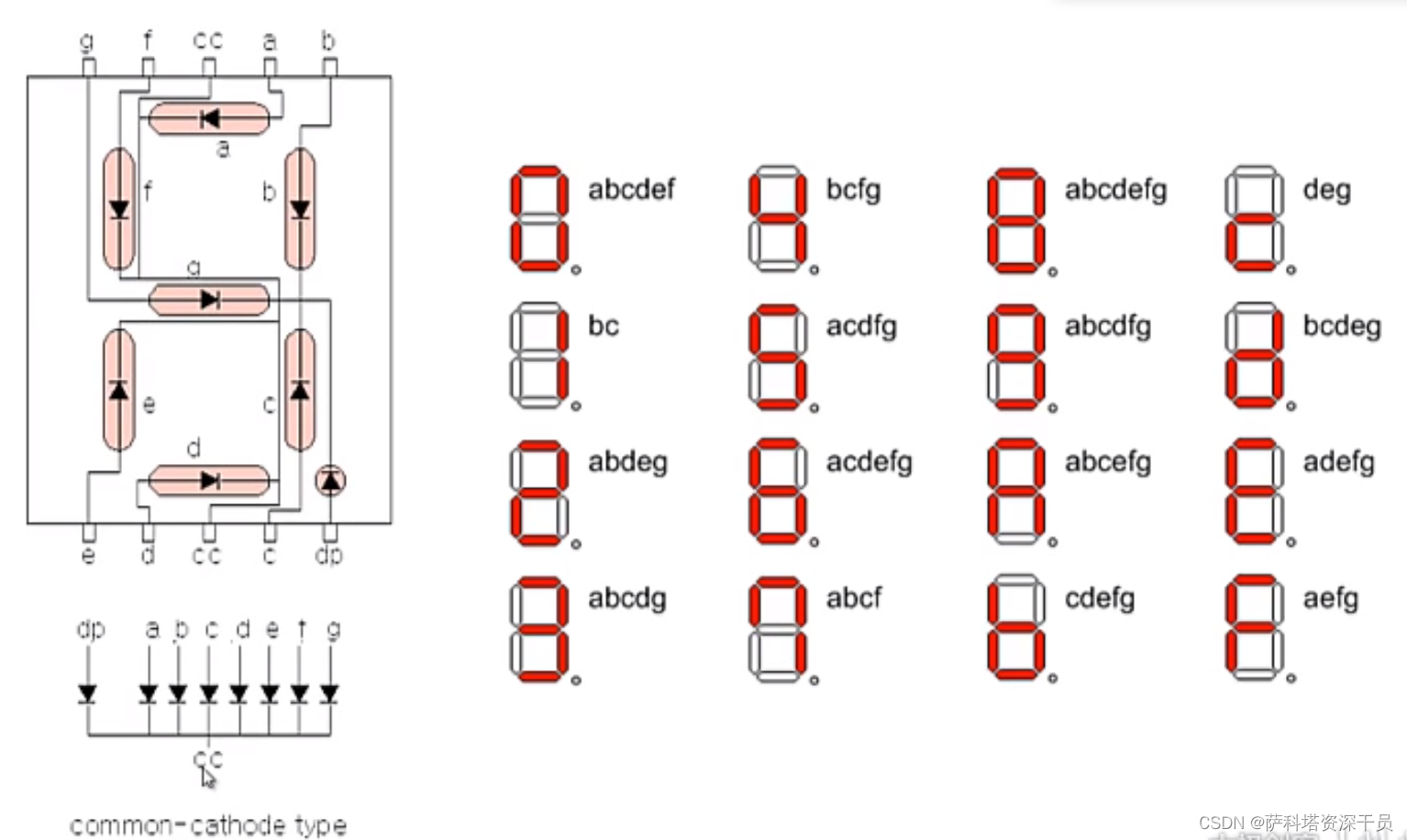

基本原理就是下面这张图：

a：3号引脚。

b：4号引脚。

c：7号引脚。

d：8号引脚。

e：9号引脚。

f：6号引脚。

g：5号引脚。

数码管的8段（包括小数点）都共用一个阴极，就是3或8出口。阴极通过一个200~500的电阻接GND。

while，switch case，自定义函数都和c差不多，看上面的例子就能明白。

改成按下按钮随机生成数，我们只需要改成：

int myNumber=0;
void loop() {
	while(!digitalRead(2)){//不按下按钮
      displayClear();
      myNumber=random(0,10);
      displayNumber(myNumber);
    }
}

第一次按下按钮，就会进入while，清空当前显示的字段，生成随机数并且显示该字段。因为不按下按钮就一直不会进入循环，清空显示，所以一直显示。

如果想查看随机数，可以在setup()中设置 Serial.begin(9600)，loop中利用Serial.print(), Serial.println()输出，注意Arduino中不能+号字符串拼接。

比较诡异的是random()是伪随机。每次程序重新启动，顺序都是一样的。用randomSeed()可以解决这个问题。

在setup()中加一句：

randomSeed(analogRead(A0)); //A0引脚防空，这样每次读到的都是不一样的。
