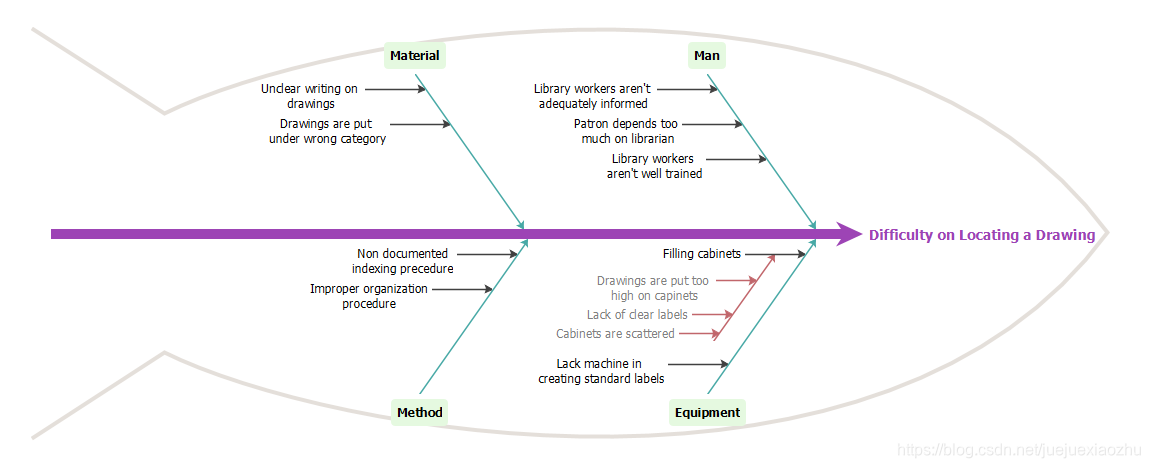

鱼骨图（也称为根本原因分析）可以帮助进行头脑风暴，以确定问题的可能原因并将想法分类为有用的类别。鱼骨图是一种可视方式，用于查明因果关系，找出问题的可能原因。本篇教程我们将使用Visual Paradigm来创建一个漂亮的鱼骨图，赶快来看看吧~

开发鱼骨图的步骤

以下步骤概述了创建鱼骨图的主要步骤。

1. 确定问题陈述（也称为效果）。这是写在“鱼”的嘴里。尽可能清楚和具体地解决问题。谨防根据解决方案定义问题（例如，我们需要更多的东西）。
2. 确定问题原因的主要类别（从主箭头写为分支）。主要类别通常包括：设备或供应因素，环境因素，规则/政策/程序因素以及人员/员工因素。
3. 集思广益，解决问题的所有可能原因。问“为什么会发生这种情况？”当每个想法都给出时，辅导员将因果因素写成适当类别的分支（将其放在鱼骨图上）。如果原因与几个类别有关，可以写在几个地方。
4. 找出“为什么会发生这种情况？”关于每个原因。写子引起分支原因分支。
5. 继续分析“为什么？”以产生更深层次的原因并继续在相关原因或类别下组织它们。这将帮助您识别并解决根本原因，以防止将来出现问题。

创建鱼骨图

1.单击工具栏上的图表>新建。

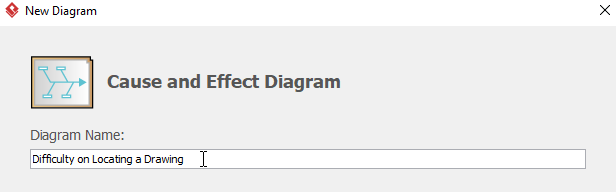

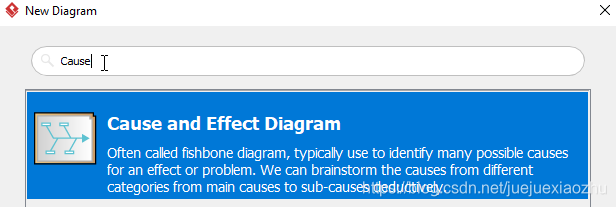

2.在New Diagram窗口中，选择Cause and Effect Diagram（鱼骨图也称为因果图），然后单击窗口底部的Next。
