问题:

1.无法使用USB转串口工具设置HC-05等蓝牙模块,具体问题是:发送AT指令,无回复;

2.电脑如何连接HC-05模块,与模块通信(具体场景:HC-05模块的串口连接在单片机设备的串口上,单片机通过串口发送给蓝牙模块,蓝牙模块发给电脑);

一、解决HC-05/HC-06/HC-02使用AT指令无回复 的问题

1.检查硬件,USB转串口工具串口线与蓝牙模块是否接好,RXD–>TXD / TXD–>RXD;
2.使用蓝牙模块厂商提供的串口工具:下载链接;
3.先断开HC-05模块的电源,按住模块上的按键,再通电,然后指示灯慢闪后松开,即可进入AT模式;

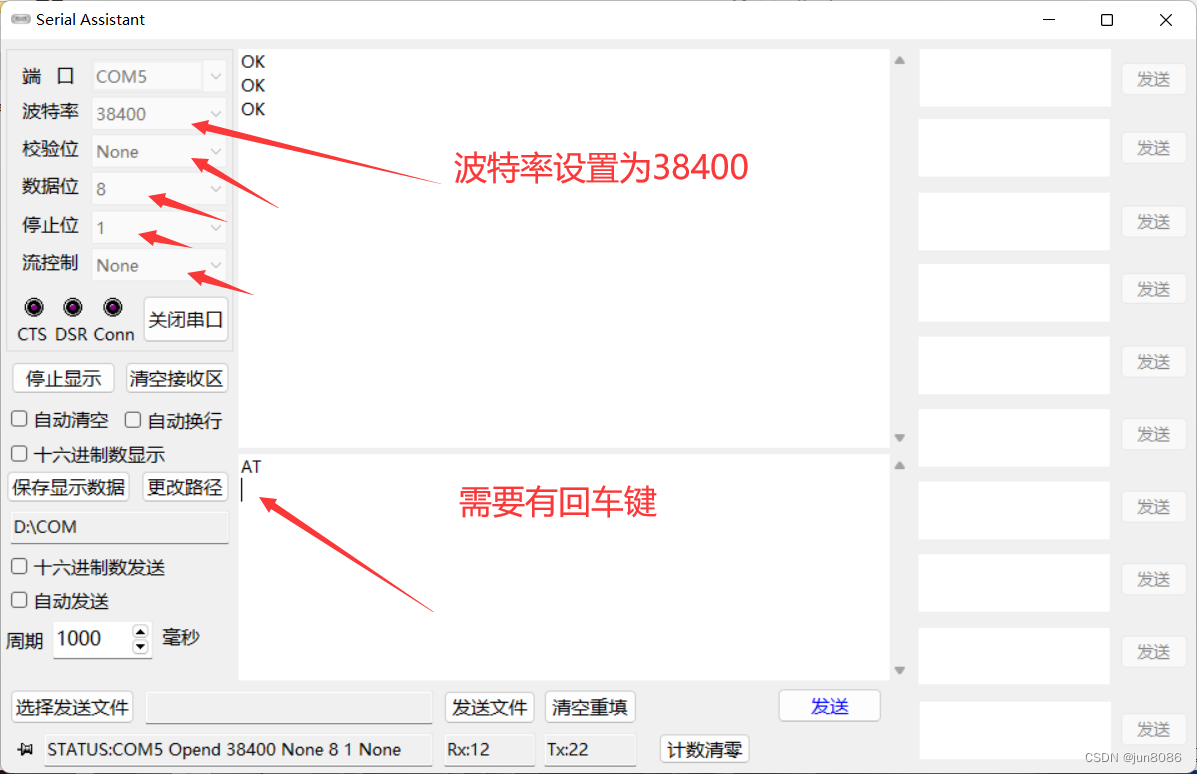

4.在串口调试工具中输入AT,然后回车,然后发送,就会有蓝牙模块的回复信息;
在这里插入图片描述

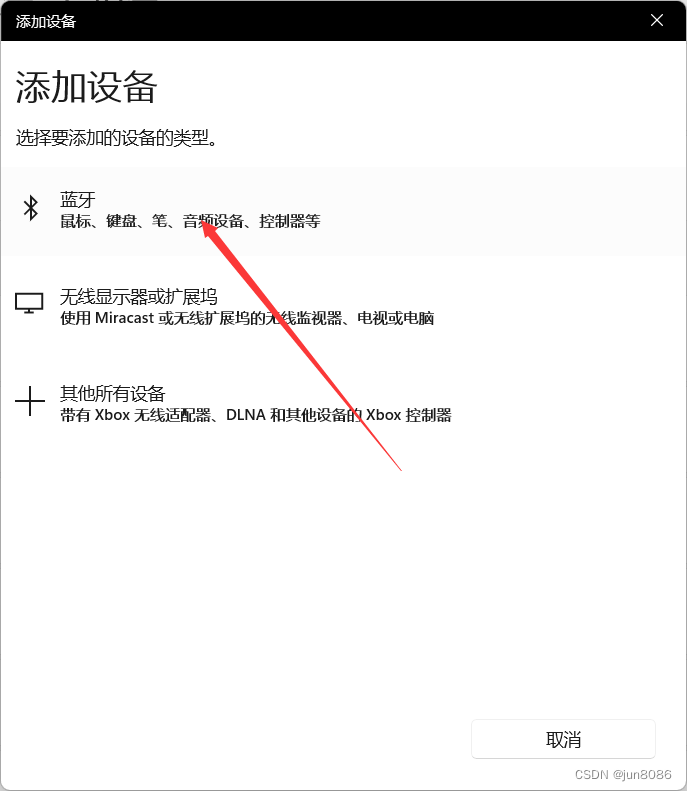

二、使用带有蓝牙的电脑使用串口助手从HC-05收发数据

在这里插入图片描述
在这里插入图片描述

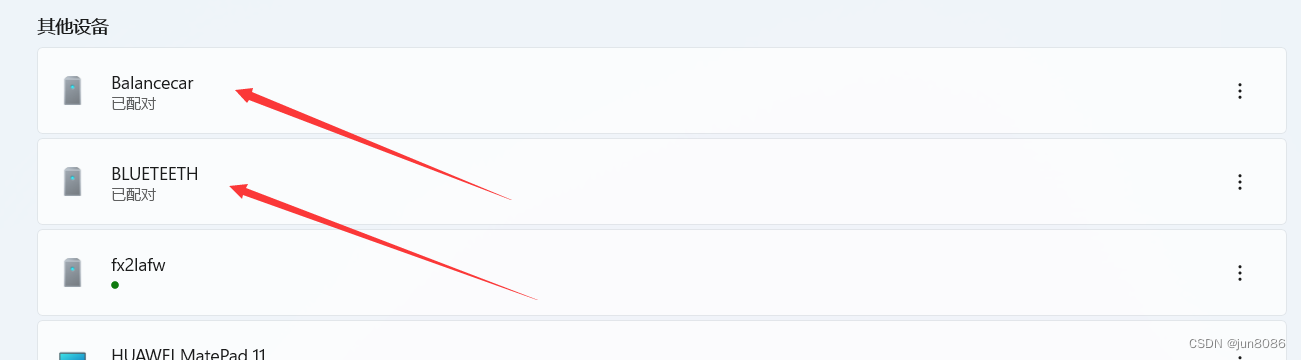

然后添加,然后配对,在其他设备可以看到
在这里插入图片描述

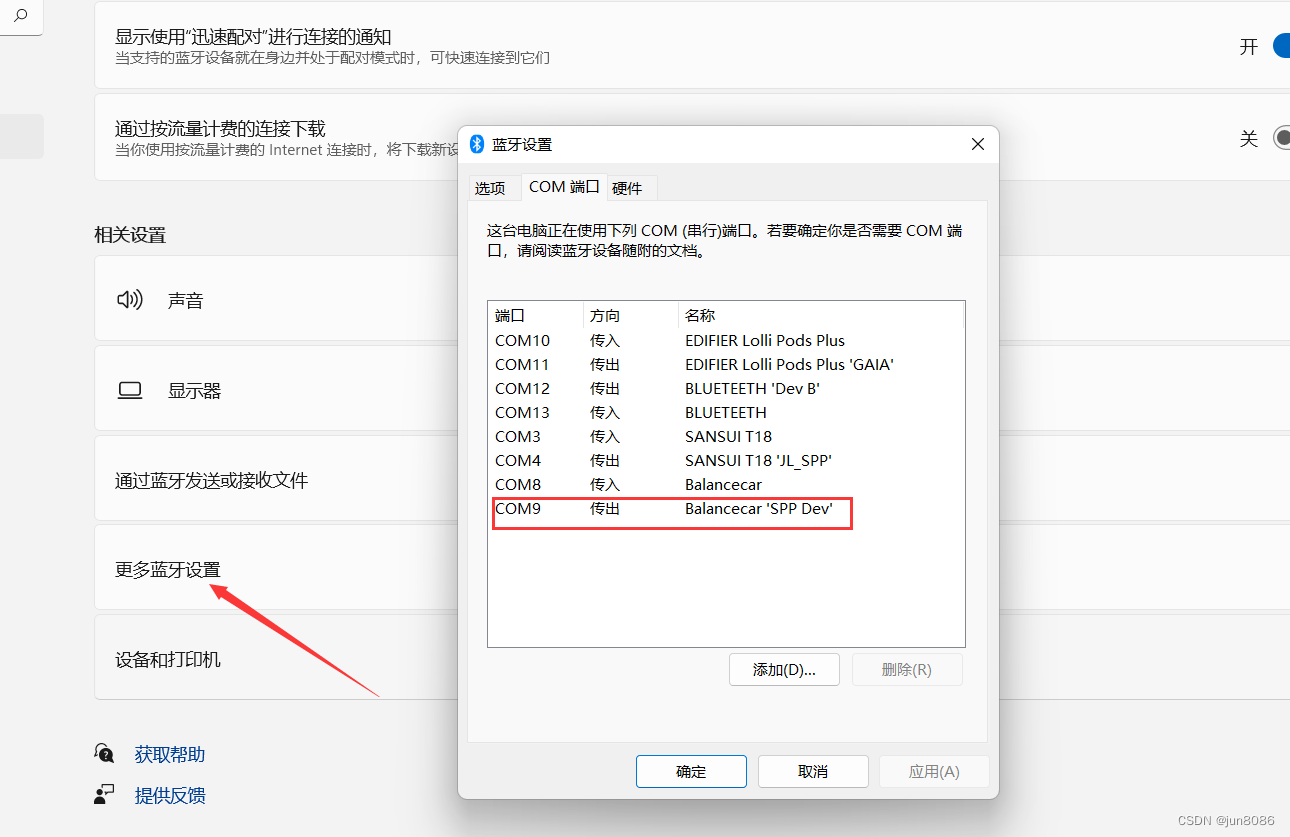

点击更多蓝牙设备,COM端口,查看蓝牙模块连接在哪个蓝牙端口上
在这里插入图片描述

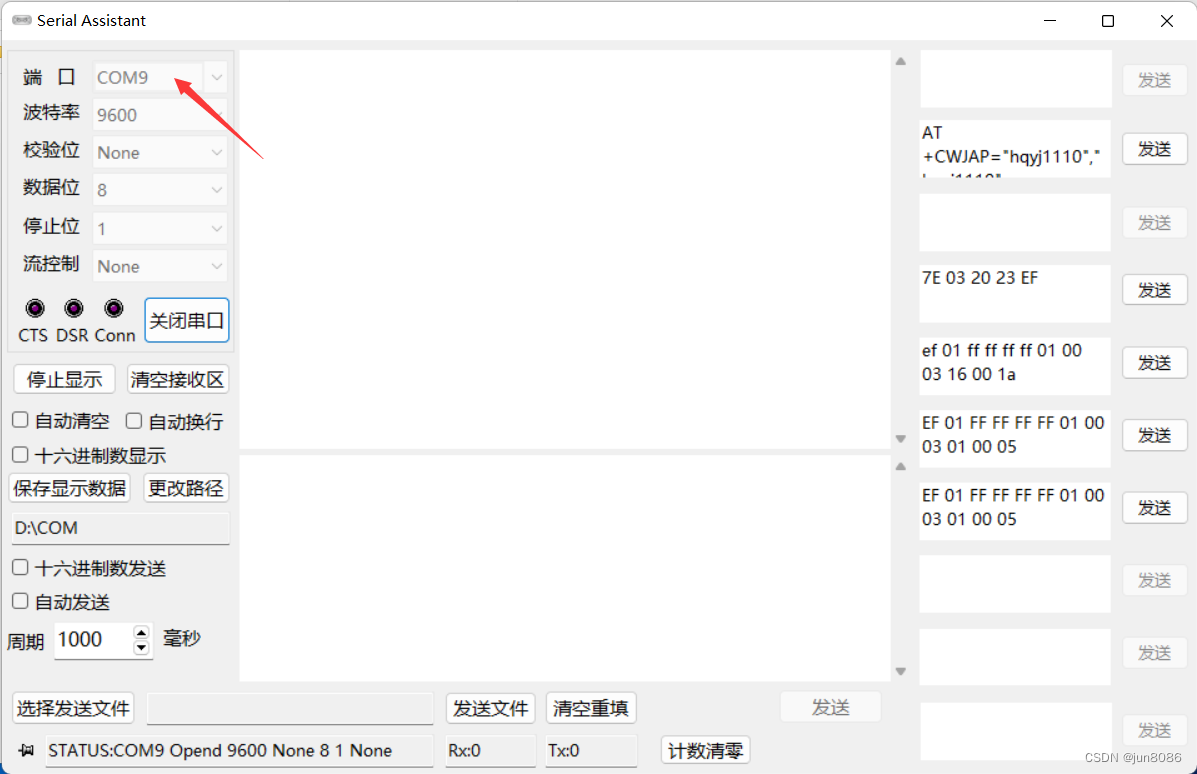

打开串口助手,连接相应的端口,配置好参数,数据传输正常的前提是,与蓝牙模块相连的串口的波特率、蓝牙模块的波特率、串口助手的波特率三者要一致,如果不知道如何设置蓝牙模块的波特率,请查看博客如何使用HC-05\HC-06与HC-02等做一条无线蓝牙串口线
在这里插入图片描述
遇到的问题:
1.电脑在扫描蓝牙模块的时候,有时候需要等一会;
2.串口助手连接串口端口的时候,有时候报端口占用,可以再试一下,点击一下之后,需要等待几秒钟,等待蓝牙连接。
