【PyQt学习笔记】分别使用scatter()和Circle()绘制散点图和二维圆，附修改点大小的方法

目录

前言

一、Scatter()

1.参数与示例

2."s"参数详解，修改散点的大小

二、Circle()

1.使用方法

2.示例

总结

---

前言

最近在开发一个小工具，主要是用作离散元计算结果可视化。GUI是pyqt5，嵌入matplotlib。由于在绘图过程中需要绘制颗粒，用到matplotlib绘制二维圆或者点。我只是业余编程，写博客记录一下遇到的问题，大家仅供参考。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、Scatter()

1.参数与示例

先来看看scatter()的所有参数。

matplotlib.pyplot.scatter(x, y, s=None, c=None, marker=None, cmap=None, norm=None, vmin=None, vmax=None, alpha=None, linewidths=None, verts=None, edgecolors=None, *, plotnonfinite=False, data=None, **kwargs)

基本参数有：

• x, y → 散点的坐标，可以是数组
• s → 不是正常的面积大小，后面详细介绍。
• c → 颜色，也可以是数组但长度应与x、y一致。可以使用默认的颜色字符，如"r","b"等，也可以是"#0000FF"这种颜色格式字符串。
• marker → 点样式（默认值为实心圆，'o'，其余样式同plt.plot( )）
• alpha → 透明度
• linewidths →点的边缘线宽
• edgecolors → 点的边缘颜色

更多参数请移步matplotlib文档。

 请看例子：

import numpy as np
import matplotlib.pyplot as plt

# Fixing random state for reproducibility
np.random.seed(19680801)


N = 50
x = np.random.rand(N)
y = np.random.rand(N)
colors = np.random.rand(N)
area = (30 * np.random.rand(N))**2  # 0 to 15 point radii

plt.scatter(x, y, s=area, c=colors, alpha=0.5)
plt.show()

得到：

2."s"参数详解，修改散点的大小

从上面的例子可以看出，每个点的大小和area中的值相差很大，那我们如何得到一个例如半径对于1（长度和坐标轴的1一致）的圆点呢？

"s"参数以平方磅为单位，而不是以像素为单位。point是最小的度量单位,在matplotlib中对应于固定长度1/72英寸。如果dpi是72的话，则一点便是一个像素。

1 point == fig.dpi/72. pixels

而且，不同的dpi对应的点大小也是不同的，更改窗口的大小也会导致变化。

每个点的磅数计算如下：

size_points =(2 * radius_pixels / fig_dpi * 72) ** 2

 直接使用matplotlib transformations计算标记半径的像素大小，接下来看例子：

import numpy as np
import matplotlib.pyplot as plt
x = [1,2,3]
y = [1,2,3]
r = [1,2,3]

fig = plt.figure(figsize=(6, 6))
ax = fig.add_subplot(111, aspect='equal')
ax.grid(True)  # 显示网格线
ax.set_xlim(0,8)
ax.set_ylim(0,8)
rr_pix = (ax.transData.transform(np.vstack([r, r]).T) - ax.transData.transform(np.vstack([np.zeros(3), np.zeros(3)]).T))
rpix, _ = rr_pix.T
size_pt = (2*rpix/fig.dpi*72)**2
scat = ax.scatter(x, y, s=size_pt, alpha=0.5)
fig.canvas.draw()
plt.show()

得到：

二、Circle()

1.使用方法

matplotlib.patches.Circle(xy, radius=5, **kwargs)

以xy为圆心创造一个半径为radius的圆
基本参数:

• xy→圆心
• radius→半径
• alpha→透明度
• facecolor→填充的颜色
• edgecolor→边缘线条的颜色
• linewidth→边缘线宽

2.示例

import matplotlib.pyplot as plt
from matplotlib.patches import Circle

fig, ax = plt.subplots()
ax.set_title('Circle')
ax.axis('scaled')  # 等比横纵坐标
cir = Circle(xy=(1,1),radius=1,facecolor='red')
ax.add_patch(cir)  # 将圆添加到子图
ax.set_ylim(0,3)
ax.set_xlim(0,3)
plt.show()

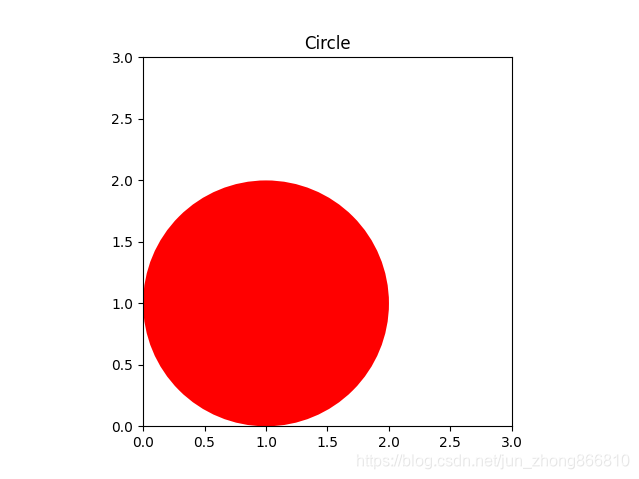

 得到：

总结

以上便是绘制点或圆的两种方法，另外我发现，绘制相同数量的圆点或Circle圆时，使用scatter()的速度更快，并且进行图系列交互操作不会卡顿。
