参考：Centos7.X下搭建KVM虚拟机及配置Bridge网桥全过程

KVM创建桥接网卡--最简洁最详细_Bruce小鬼的博客-CSDN博客_kvm 网卡桥接

环境：CentOS7物理机

注：宿主机如果安装了桌面环境，网络由 NetworkManager 来管理，它不支持桥接网络，所以需要先关闭 NetworkManager,一定要关闭，否则容易报错，配置完桥接后还要启动 NetworkManager 要不桌面无法使用，是黑屏状态

一. 简介

1.1 网络模式原理

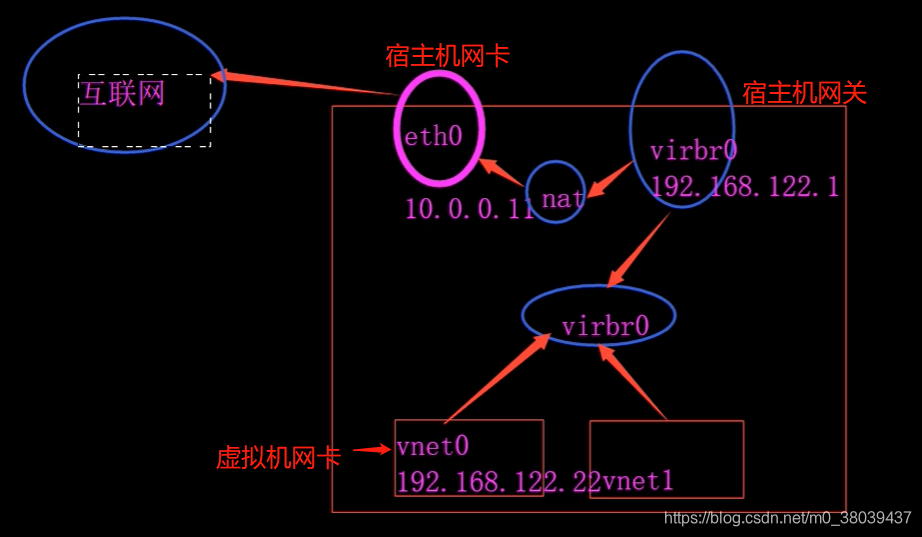

1.1.1 NAT模式网络原理

1.1.3 NAT网络模式网卡清单

宿主机网卡 eth0
虚拟机网卡 vnet0
virbr0 宿主机网关

1.1.2 NAT网络虚拟机上网原理

要介绍NAT网络原理，首先要将网络分层，外网和内网
对于宿主机来说，宿主机的网络10.0.0.11 就是内网也就是局域网，通常是家里路由器分配的网络，连接到外网的宽带就是宿主机的外网。
对于虚拟机来说，虚拟机的网络192.168.122.22就是内网也就是局域网，是在宿主机下虚拟出来的网络，此时宿主机的网络地址相对与虚拟机来说就是外网。
外网–宿主机—虚拟机之间的外网和局域网相对关系介绍清除后，下面就方便介绍NAT网络原理了。
首先虚拟机要连接外网，就必须通过宿主机的网关将包发送出去，宿主机接收到虚拟机的网络包后，就说明虚拟机可以访问外网了，（这个外网指的是宿主机）。此时虚拟机要访问互联网，需要通过NAT模式配置iptable路由转换规则通过宿主机网卡访问互联网。

1.2 桥接模式网络原理

在这里插入图片描述

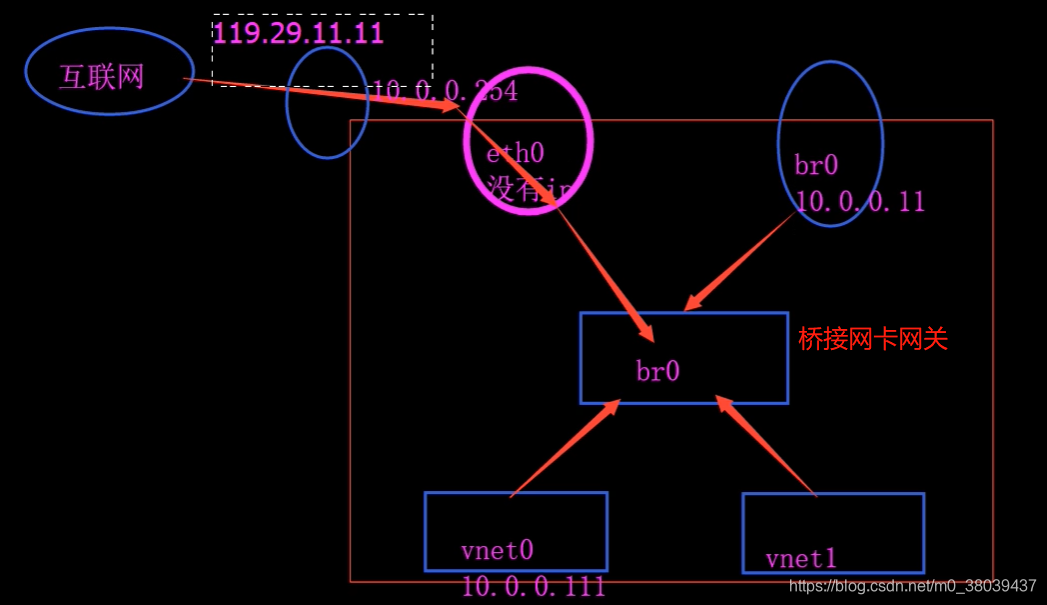

桥接模式原理

宿主机创建一个br0 桥接网卡，配置当前网卡IP地址分配规则和网关。
虚拟机使用桥接模式配置与br0同网段的IP地址和网关后，虚拟机的网络包直接通过宿主机的br0网卡的网关发送到宿主机的eth0网卡，通过eth0网卡连接互联网。因为虚拟机配置的网卡IP地址与宿主机是同一网段的地址，因此宿主机和虚拟机直接可以互相访问，多个虚拟机之间也可以互相访问。同时虚拟机还可以连接互联网。

二：配置宿主机的桥接网络（工作网卡为em1）

NAT模式，相当于KVM内所有的虚拟机，要和外部网络通信的时候，共享一个KVM宿主机的IP，通过linux系统的转发功能实现对外通信。用作虚拟化桌面可行。

BRIDGE模式。相当于KVM内所有虚拟机，通过一个虚拟交换机，把虚拟交换机与宿主机的物理网卡绑定一起。虚拟机与宿主机互相独立的IP。物理网卡监听这些IP，从而达到虚拟机与物理机在同一个局域网。用作服务器虚拟化。

cd /etc/sysconfig/network-scripts/ ##进入宿主机网卡文件目录
cp ifcfg-em1 ifcfg-em1.bak ##备份宿主机网卡文件，用于日后有需要的时候备份

2.1、修改宿主机工作网卡文件

vi ifcfg-em1

ifcfg-em1原配置文件为

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=none
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=em1
UUID=71c71200-c178-48f3-b247-f6133a859de8
DEVICE=em1
ONBOOT=yes
IPADDR=103.85.84.108
PREFIX=24
GATEWAY=103.85.84.1
DNS1=114.114.114.114
IPV6_PRIVACY=no

修改为以下，模式为空，NM_CONTROLLED=no，意思为此网络不受NetworkManager控制，网桥名为br0：

BOOTPROTO=none
NAME=em1
DEVICE=em1
ONBOOT=yes
NM_CONTRLLED=no
BRIDGE=br0

2.2、新增宿主机，网桥设备br0

vi ifcfg-br0 #模式为静态，类型是网桥，不受NM控制，定义IP等

# vi ifcfg-br0
[root@vm1 ~]# cd /etc/sysconfig/network-scripts
[root@vm1 ~]# vi ifcfg-br0
BOOTPROTO=static
TYPE=Bridge
NAME=br0
DEVICE=br0
ONBOOT=yes
NM_CONTRLLED=no

IPADDR=10.11.10.171
PREFIX=24
NETMASK=255.255.255.0
GATEWAY=10.11.10.1
DNS=114.114.114.114
DNS1=114.114.114.114

:wq保存

关闭 NetworkManager（可选）

systemctl stop NetworkManager
systemctl disable NetworkManager

重启网络生效，期间会断开网络连接

service network restart

2.3、brctl show 查看虚拟设备详情

[root@vm1 ~]# brctl show
> bridge name        bridge id            STP enabled         interfaces
> br0                8000.0cc47a706a45    no                    em1
> virbr0            8000.525400e21798    yes                    virbr0-nic

由上可见，br0设备，绑定了em1网卡成功。如果stp enabled为no，可以执行brctl stp br0 on 打开。

到这里，网桥设备已经建立成功。

2.4、另外可以使用 route -n 查看路由情况

[root@vm1 ~]# route -n
> Destination  Gateway     Genmask    Flags     Metric     Ref   Use    Iface
> 0.0.0.0     103.85.84.1   0.0.0.0    UG        0          0      0     br0

上面可以看到，所有地址，网关为103.85.84.1，通过br0，进行通信。

三：配置虚拟机桥接网络

3.1 修改/etc/qemu-kvm/bridge.conf

不增加会导致虚拟机启动执行无权限链接br0网卡

allow virbr0
#增加以下一行
allow br0
~

3.1 关闭正在运行的虚拟机

## 1.查看虚拟机是否在运行
virsh list --all

## 2.如果运行则执行下面的命令关闭虚拟机
virsh shutdown 虚拟机名称

3.2 配置虚拟机网卡信息

修改虚拟机网卡配置信息

virsh edit 虚拟机名称

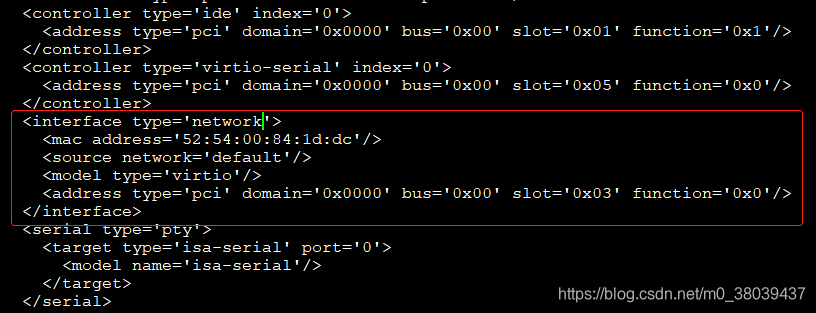

查看配置文件直到 interface配置位置，修改前显示type类型是network:

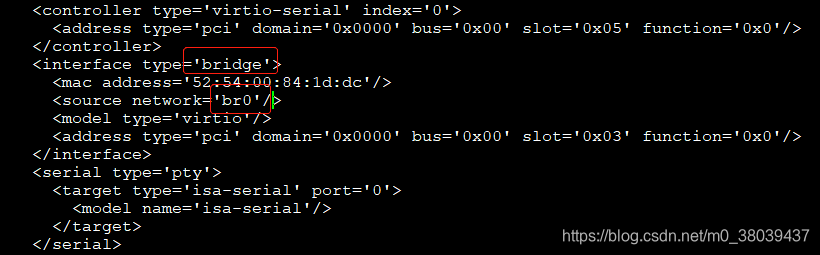

修改后类型为bridge:

注意：如果用上面 virsh edit 命令编辑后提示下面的信息，可以用另一种方式编辑。

执行下面的命令和上面命令效果是一样的都是修改同一个文件。

## 1.进入下面的目录
cd /etc/libvirt/qemu

## 2.修改虚拟机的配置文件
vim 虚拟机名称.xml

## 3.修改内容和上面一样
    <interface type='bridge'>
      <mac address='52:54:00:84:1d:dc'/>
      <source network='br0'/>
      <model type='virtio'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x03' function='0x0'/>
    </interface>

3.3 启动虚拟机

virsh start 虚拟机名称

3.4 VNC连接虚拟机配置网卡信息

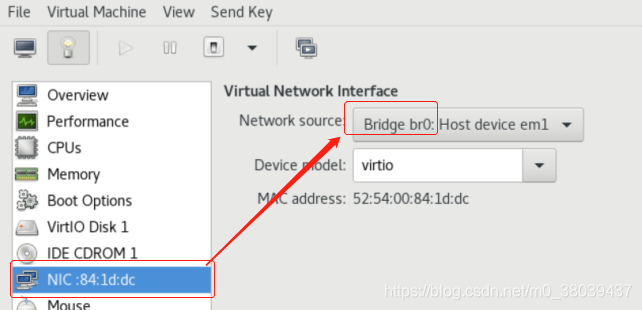

3.4.1 网络改为桥接网卡

3.4.2 编辑虚拟机网络配置文件

## 1.进入网卡配置路径
cd /etc/sysconfig/network-scripts/
## 2.修改网卡信息
只需要添加下面有注释的几行即可
vim  ifcfg-eth0
## 3.修改如下信息
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static  # static是静态IP
IPADDR=110.16.88.111  # 同宿主机在一个网段的IP地址即可
NETMASK=255.255.255.0  # 同宿主机网段
GATEWAY=110.16.88.1  # 同宿主机网关相同
DNS1=110.16.8.200  # 同宿主机DNS相同
DNS2=110.16.8.300
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=eth0
UUID=bc392963-1308-4e4a-8da8-34805d8f1af5
DEVICE=eth0
ONBOOT=yes

3.4.3 关闭虚拟机网络管理服务

#查看网络管理服务是否启动
systemctl status NetworkManager
显示active (running)就是启动状态
NetworkManager.service - Network Manager
   Loaded: loaded (/usr/lib/systemd/system/NetworkManager.service; enabled; vendor preset: enabled)
   Active: active (running) since \u4e8c 2020-09-29 10:41:17 CST; 6min ago
     Docs: man:NetworkManager(8)
 Main PID: 553 (NetworkManager)
   CGroup: /system.slice/NetworkManager.service
           \u2514\u2500553 /usr/sbin/NetworkManager --no-daemon

# 关闭网络管理服务
systemctl stop NetworkManager

3.4.4 重启虚拟机网卡

systemctl restart network

# 查看IP地址是否生效

ifconfig

3.4.5 验证宿主机与虚拟机是否可连接

# 在宿主机上ping 虚拟机的地址
ping 110.16.88.111

#结果显示宿主机与虚拟机连通
PING 110.16.88.111 (110.16.88.111) 56(84) bytes of data.
64 bytes from 110.16.88.111: icmp_seq=1 ttl=64 time=0.406 ms
64 bytes from 110.16.88.111: icmp_seq=2 ttl=64 time=0.292 ms

3.4.6 验证虚拟机是否可以连外网

# 在宿主机上ping baidu网址
[root@agent network-scripts]# ping www.baidu.com
PING www.a.shifen.com (220.181.38.149) 56(84) bytes of data.
64 bytes from 220.181.38.149 (220.181.38.149): icmp_seq=1 ttl=47 time=10.7 ms
64 bytes from 220.181.38.149 (220.181.38.149): icmp_seq=2 ttl=47 time=9.28 ms
64 bytes from 220.181.38.149 (220.181.38.149): icmp_seq=3 ttl=47 time=8.21 ms
64 bytes from 220.181.38.149 (220.181.38.149): icmp_seq=4 ttl=47 time=9.50 ms

3.4.7 在宿主机上直接通过xhell 访问虚拟机

# 在本地主机上用xhell工具连接虚拟机成功
Connecting to 110.16.88.111:22...
Connection established.
Escape character is '^@]'.

WARNING! The remote SSH server rejected X11 forwarding request.
Last login: Tue Sep 29 10:41:28 2020
[root@agent ~]#

3.3 如果虚拟机系统没安装，采用指定网桥的形式，如下，主要是--bridge参数。

[yanfeng@localhost bin]$ virt-install \
--name=centos7 \
--memory=512,maxmemory=1980  \
--vcpus=2,maxvcpus=2 \
--os-type=linux \
--os-variant=rhel7 \
--location=/tmp/CentOS-7-x86_64-Minimal-2009.iso \
--disk path=/home/kvm/centos7.qcow2,size=10 \
--bridge=br0 \
--graphics=none \
--console=pty,target_type=serial \
--extra-args="console=tty0 console=ttyS0"

四：创建虚拟机(配置网络)

4.1 选择刚刚在物理机上创建的桥接网卡。

例如：

在这里插入图片描述

4.2 创建好虚拟机，进入虚拟机

ip查看虚拟机的网卡，然后进行编辑到桥接网段即可
如图，网卡名是eth0

vim /etc/sysconfig/network-scripts/ifcfg-eth0
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=eth0
UUID=126c96e4-6c7f-4619-a314-e437c0a9ec8f
DEVICE=eth0
ONBOOT=yes
IPADDR=192.168.1.101
NETMASK=255.255.255.0
GATEWAY=192.168.1.254

重启网卡即可

systemctl restart network
