这篇博客介绍了如何在idea2021中结合Activiti工作流进行入门实践，包括关联业务表、使用UEL表达式设置负责人、数据库表信息的更改，以及详细的操作步骤。通过示例展示了从基础内容学习到候选人实例的创建，最后展示了任务负责人变更的流程，并附带了各个阶段的数据库查询结果。

第十一步：关联业务表

 //关联业务表
    @Test
    public void actionwith(){
//1、获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//2、获取RuntimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
// 3、启动流程的过程中，添加businesskey
//第二个参数：businessKey，业务表的id，就是1001
        ProcessInstance instance = runtimeService.
                startProcessInstanceByKey("holiday", "1001");
//4、输出
        System.out.println("businessKey=="+instance.getBusinessKey());

    }

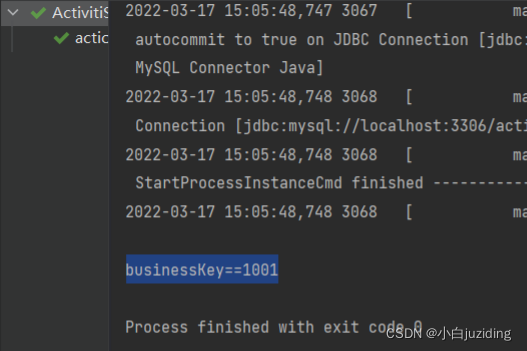

运行截图：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GWgrirFl-1647571689009)(image/image.png "")]

第十二步：使用uel表达式创建负责人
（一）重新创建bpmn文件
png图片和bpmn文件见上面的步骤

流程部署
//1、创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//2、获取RepositoryServcie
        RepositoryService repositoryService = processEngine.getRepositoryService();
//3、使用service进行流程的部署，定义一个流程的名字，把bpmn和png部署到数据中
        Deployment deploy = repositoryService.createDeployment()
                .name("出差申请流程-uel")
                .addClasspathResource("bpmn/myEvection.bpmn20.xml")
                .addClasspathResource("bpmn/Evection.png")
                .deploy();
//4、输出部署信息
        System.out.println("流程部署id="+deploy.getId());
        System.out.println("流程部署名字="+deploy.getName());

启动实例：
```Java
//获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取RunTimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
//设定assignee的值，用来替换uel表达式
        Map<String,Object> assigneeMap = new HashMap();
        assigneeMap.put("assignee0","张三");
        assigneeMap.put("assignee1","李经理");
        assigneeMap.put("assignee2","王总经理");
        assigneeMap.put("assignee3","赵财务");
//启动流程实例
        runtimeService.startProcessInstanceByKey("myEvection",assigneeMap);
```

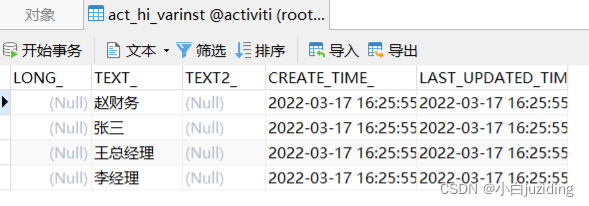

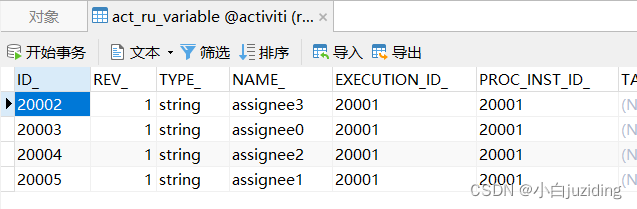

数据库表信息更改：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TxrO0HAk-1647571689012)(image/image_1.png "")]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-m4rdLsJn-1647571689014)(image/image_2.png "")]

第十三步：候选人实例
创建bpmn文件
参考上面步骤，在bpmn文件中的部门经理审核加上一句话，添加候选人

    <sequenceFlow id="sid-6d79513c-9c03-4877-b998-6e587f5c182d" sourceRef="testCandateStart" targetRef="_3"/>
    <userTask id="_4" name="部门经理审批"  **activiti:candidateUsers="lisi,wangwu"**>
      <extensionElements>
        <activiti:formProperty id="Property 1"/>
        <activiti:formProperty id="Property 2"/>
        <activiti:formProperty id="Property 3"/>
        <activiti:formProperty id="Property 4"/>
      </extensionElements>

代码步骤：

 /**
                 * 创建候选人实例
                 * 第一步部署定义
                 */
                @Test
                public void testCandate(){
                //1、创建ProcessEngine
                ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
                //2、获取RepositoryServcie
                RepositoryService repositoryService = processEngine.getRepositoryService();
                //3、使用service进行流程的部署，定义一个流程的名字，把bpmn和png部署到数据中
                Deployment deploy = repositoryService.createDeployment()
                        .name("出差申请流程-Candidate")
                        .addClasspathResource("bpmn/testCandate.bpmn20.xml")
                        .addClasspathResource("bpmn/testCandate.png")
                        .deploy();
            }

                /**
                 * 第二步流程部署实例
                 */
                @Test
                public void StartTestCandate(){
                //获取流程引擎
                ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
                //获取RunTimeService
                RuntimeService runtimeService = processEngine.getRuntimeService();
                runtimeService.startProcessInstanceByKey("candidateUsers");
            }
                /**
                 * 完成提交申请
                 */
                @Test
                public void EndTest(){
                    //获取引擎
                    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
                    //获取操作任务的服务 TaskService
                    TaskService taskService = processEngine.getTaskService();
                    //获取jerry 对应的任务
                    Task task = taskService.createTaskQuery()
                            .processDefinitionKey("candidateUsers")
                            .taskAssignee("橘子1")
                            .singleResult();
                    //完成提交申请的任务
                    taskService.complete(task.getId());
                    System.out.println("流程实例id=" + task.getProcessInstanceId());
                    System.out.println("任务Id=" + task.getId());
                    System.out.println("任务负责人=" + task.getAssignee());
                    System.out.println("任务名称=" + task.getName());
                }
                //查询任务
                    @Test
                    public void other(){
                     //获取引擎
                    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
                     //获取TaskService
                    TaskService taskService = processEngine.getTaskService();
                    //查询组任务
                    List<Task> taskList = taskService.createTaskQuery()
                            .processDefinitionKey("candidateUsers")
                            .taskCandidateUser("wangwu") //根据候选人查询任务
                            .list();
                    for (Task task : taskList) {
                        System.out.println("========================");
                        System.out.println("流程实例ID="+task.getProcessInstanceId());
                        System.out.println("任务id="+task.getId());
                        System.out.println("任务负责人="+task.getAssignee());
                    }

    }

运行完数据库表：

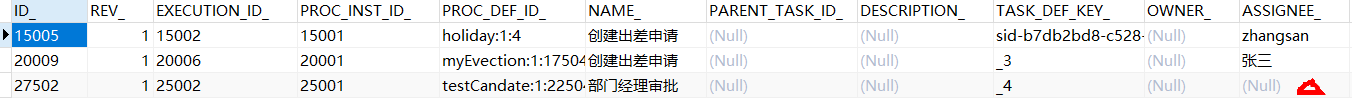

ACT_RU_TASK结果（当前负责人为空）：

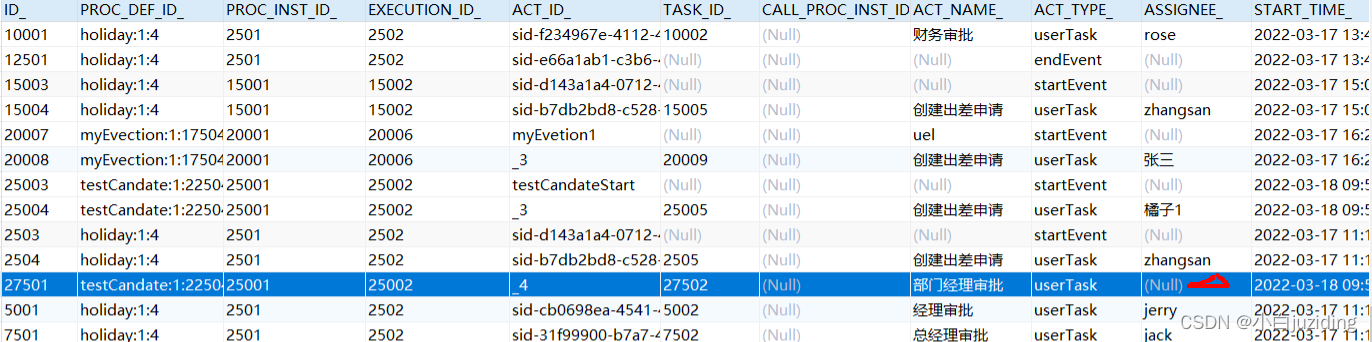

ACT_HI_ACTINST结果（部门经理审批负责人为空）：

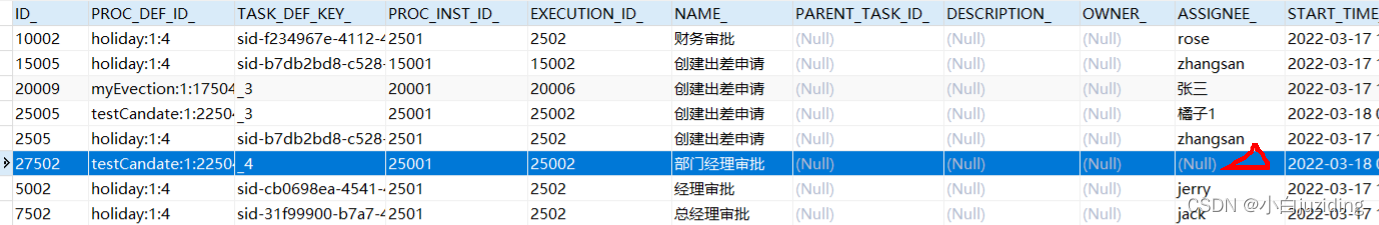

ACT_HI_TASKINST结果（部门经理审批负责人为空）：

找到候选人拾取任务

                /**
                 * wangwu拾取任务
                 */
                @Test
                public void finshTest(){
                    //获取引擎
                    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
                    //获取TaskService
                    TaskService taskService = processEngine.getTaskService();
                    //当前任务的id
                    String taskId = "5002";
                    //任务候选人
                    String candidateUsers = "wangwu";
                    //查询任务
                    Task task = taskService.createTaskQuery()
                            .taskId(taskId)
                            .taskCandidateUser(candidateUsers)
                            .singleResult();
                    if(task != null){
                    //拾取任务
                        taskService.claim(taskId,candidateUsers);
                        System.out.println("taskid-"+taskId+"-用户-"+candidateUsers+"-拾取任务完成");
                    }
                }

ACT_RU_TASK结果图（回归正常流程）：

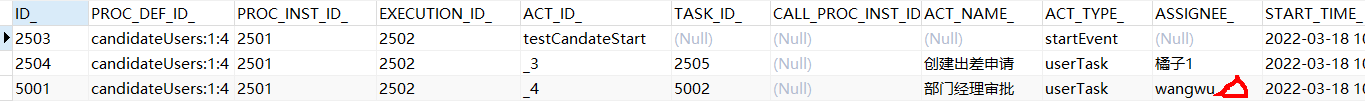

ACT_HI_ACTINST结果（回归正常流程）：
ACT_HI_TASKINST结果（回归正常流程）：

更改负责人：将wangwu改成lisi，简而言之就是ASSIGNEE字段

                      /**
                     * 更改负责人为lisi
                     */
                    @Test
                    public void updata(){
                        //获取引擎
                        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
                        //获取TaskService
                        TaskService taskService = processEngine.getTaskService();
                        //当前任务的id
                        String taskId = "5002";
                        //任务负责人
                        String assignee = "wangwu";
                        //根据key 和负责人来查询任务
                        Task task = taskService.createTaskQuery()
                                .taskId(taskId)
                                .taskAssignee(assignee)
                                .singleResult();
                        if(task != null){
                            //归还任务 ,就是把负责人 设置为空
                            taskService.setAssignee(taskId,null);
                            taskService.setAssignee(taskId,"lisi");
                            System.out.println("taskid-"+taskId+"-归还任务完成");
                        }

                    }

到此筑基就结束了，基础的内容学会了。
