在现网中使用AAA 认证、授权、计费的详细教程

---

认证、 授权、 计费

Authentication、Authorization、Accounting

---

前言

方法列表是一组应用于 AAA 每个组件的方法。如果某种方法没有收到响应或返回了一条出错状态，将尝试列表中的下一种方法。

可以定义多个 AAA 服务器。如果列出的第一台服务器未响应或产生了错误信息，那么将尝试下一台服务器。
AAA 服务器可以成组，可以使用服务器组来处理某项特定任务。

认证（ authentication）可以使用多种方法，包括 RADIUS、 TACACS+、Kerbero 5 以及在路由器本地配置的用户名。

授权（ authorization）可以使用RADIUS或TACACS+来授权用户访问可用的服务。

计费（ accounting）可以使用 RADIUS或TACACS+来跟踪和记录用户正在使用的服务和网络资源。

---

一、配置命令

1.启用 AAA 功能

(global) aaa new-mode 1

2、指定一台或多台 AAA 服务器

2.1 使用 RADIUS 服务器

（可选）设置所有RADIUS服务器的全局参数。
设置共享的路由器/服务器密钥。
（global） radius-server key {0 string |7 string | string}
共享密钥通过参数 string（明文字符串）来设置。如果字符串前有 0，或仅是字符串本身，密钥将在路由器配置中以明文形式显示出来。如果密钥前面有 7，密钥将被“隐藏”并在配置中以加密字符串的形式显示。
设置请求超时间隔。
（global） radius-server timeout seconds

在发出请求后，路由器将在 seconds 秒（1～1000；默认为 5 秒）之内等待RADIUS 服务器的响应。

设置请求重传次数。
（global） radius-server retransmit retries
如果未收到RADIUS服务器的响应， 路由器将会尝试请求 retries 次（1～100；默认为 3 次）。
设置服务器 dead 时间。
（global） radius-server deadtime minutes
如果在重传次数过后 RADIUS 服务器仍没有响应，路由器会在 minutes（0～1440；默认为 0 分钟）内将其标记为“dead（死亡）”状态，一旦某台服务器被标记为 dead 状态，路由器将跳过这台服务器并发送请求信息至下一台可用服务器。

定义一台或多台使用的服务器。
（global） radius-server host {hostname | ip-address} [auth-port port] [acct-port port] [timeout seconds] [retransmit retries] [alias {hostname | ip-address}] [key string]

RADIUS服务器通过主机名称或IP地址来标识。用户可以指定认证（auth-port；默认为 1645）和授权（acct-port；默认为 1646）使用的 UDP 端口。可以使用关键字 timeout（1～1000 秒）和retransmit（1～100）来设置路由器等待 RADIUS 响应的时间和重传次数，此操作将自动覆盖先前设置的全局参数。关键字alias可用来为单台 RADIUS服务器定义至多8个主机名称或IP地址。共享密钥key可以设置为 string（明文字符串）。一定要在最后设置密钥参数，否则路由器会将空格键后面的其他参数当做密钥来处理。

（可选）启用特定厂商的 RADIUS 属性（VSA）支持。
（global） radius-server vsa send [accounting | authorization]
使用此命令后，可以在NAS路由器和RADIUS服务器之间使用 VSA（属性26）来实现IETF草案中特定厂商的信息通信（授权属性**[authorization]**或计费属性[accounting]）。

（可选）启用厂商私有的 RADIUS 属性支持。
（global）radius-server host {hostname | ip-address} non-stardard
此命令可使 Cisco IOS 软件支持非标准化的 RADIUS 属性。

2.2 使用 TACACS+服务器

（可选）为 TACACS+服务器设置全局共享路由器/服务器密钥。
（global） tacacs-server key key

此命令将共享密钥设置成了 string（明文字符串）。支持插入空格键。
定义一台或多台使用的服务器。
（global）tacacs-server host hostname [port port] [timeout seconds] [key string]

TACACS+服务器通过主机名称来标识。用户可以使用关键字port（默认为49）指定TACACS+使用的TCP端口。还可以使用关键字timeout来设置路由器等待TACACS+服务器响应的时间。共享密钥key可以设置为string（明文字符串）。一定要在最后设置密钥参数，否则路由器会将空格键后面的其他参数当做密钥来处理。

2.3 使用Kerberos服务器
在KDC（密钥分发中心）上创建用户和SRVTAB条目。
用户和SRVTAB条目是在Kerberos服务器上进行管理的。请参考 Kerberos文档来获取进一步的用法说明。SRVTAB文件与相关的密钥将在后续步骤中导入到路由器中。
定义Kerberos 域（realm）。
定义默认域。
（global）kerberos local-realm realm

此命令将使路由器处于名为 realm（大写文本字符串）的 Kerberos域中，域内的所有资源都注册到服务器上。此信息应通过服务器上的default_realm参数获得。
指定域内的Kerveros服务器。
（global）kerberos server realm {hostname | ip-address} [port]
Kerberos域realm（大写文本字符串）内的服务器通过主机名称和IP地址以及KDC使用的端口号port（默认为88）来标识。主机名称或 IP 地址应通过服务器上的 admin_server参数获得。
（可选）将 DNS 域或主机名称映射给 Kerberos 域。
（global） kerberos realm {domain | hostname} realm
此命令可将某个域名 domain（以点开头的完整域名）或主机名 hostname（不以点开头）映射到某个特定的域 realm（大写文本字符串）。
导入一个 SRVTAB 文件。
创建一个 DES 密钥。
（global） key config-key 1 string

此命令创建了一个密钥号为1的私有DES密钥 string（至多8个字母数字字符）。string用于为导入SRVTAB 条目生成 DES 密钥。
使用TFTP传输 SRVTAB 文件并创建SRVTAB 条目。
（global） kerveros srvtab remote tftp://hostname/filename
SRVTAB文件通过 URL 来标识，URL由服务器主机名称（或IP地址）后跟文件名构成。文件通过TFTP获得。

2.4 （仅用于 RADIUS 或 TACACS+）定义服务器组
定义一个组名称。
（global） aaa group server {radius | tacacs+} group-name
此命令创建了一个名为 group-name 的服务器组。组可以在已配置的 RADIUS或 TACACS+服务器中选择一个子集去处理特定的 AAA 服务。
向组中添加服务器。
（server-group）server ip-address [auth-port port] [acct-port port]
这条命令会将IP地址为ip-address的服务器添加到组中。用户还可以指定认证（auth-port；默认为1645）和授权（ acct-port；默认为 1646）使用的UDP端口。
（可选）设置组的 dead 时间。
（server-group） deadtime minutes
配置服务器组的dead时间可使路由器跳过未响应的服务器组，宣告其“dead”状态并发送请求至下一个可用的服务器组。dead时间通过参数 minutes 指定（ 0～1440；默认为 0 分钟）。

3、使用 AAA 认证（ authentication）

3.1 创建某种认证类型的方法列表
(global) aaa authentication (login l ppp I nasi I arap l enable]
[defaultl list-name] method1 [me thod2…]
这条命令创建了一个名为list-name的认证方法列表。其中包含了一个按序进行尝试的登录认证方法列表。关键字default定义了一个在线路和接口上默认使用的认证方法列表。方法列表可应用到的认证类型包括 login（路由器的登录提示）、 enable（访问特权 EXEC 命令级别）、 ppp（通过 PPP 拨号访问）、 nasi （ Netware 异步服务接口）或 arap（ AppleTalk 远程访问协议）。
login： enable（使用 enable 密码）、 krb5（ Kerberos 5）、 krb5-telnet（用于 Telnet 认证的 Kerberos 5）、 line（使用线路密码）、 local（使用路由器本地的用户名及密码列表）、 local-case（使用路由器的用户名大小写敏感的用户列表）、 none（不使用认证；所有用户都可以成功认证）、 group radius（使用所有列出的 RADIUS 服务器）、group tacacs+（使用所有列出的 TACACS+服务器）， 以及 group group-name （仅使用名为 group-name的服务器组中列出的服务器）。
enable：enable（使用 enable 密码）、 line（使用线路密码）、 none（不使用认证；所有用户都可以成功认证）、 group radius（使用所有列出的RADIUS 服务器）、 group tacacs+（使用所有列出的 TACACS+服务器），
以及 group group-name（仅使用名为 group-name 的服务器组中列出的服务器）。
ppp： if-needed（如果用户已经登录到了 TTY 线路上，则无需认证）、krb5（ Kerberos 5）、 local（使用路由器本地的用户名及密码列表）、local-case（使用路由器的用户名大小写敏感的用户列表）、 none（不使用认证；所有用户都可以成功认证）、 group radius（使用所有列出的RADIUS 服务器）、 group tacacs+（使用所有列出的 TACACS+服务器），以及 group group-name（仅使用名为 group-name 的服务器组中列出的服务器）。
nasi： enable（使用 enable 密码）、 line（使用线路密码）、 local（使用路由器本地的用户名及密码列表）、 local-case（使用路由器的用户名大小写敏感的用户列表）、 none（不使用认证；所有用户都可以成功认证）、
group radius（使用所有列出的 RADIUS 服务器）、 group tacacs+（使用所有列出的 TACACS+服务器），以及 group group-name（仅使用名为group-name 的服务器组中列出的服务器）。
arap： auth-guest（如果用户具有 EXEC 访问权限，则允许 guest 登录）、guest（允许 guest 登录）、 line（使用线路密码）、 local（使用路由器本地的用户名及密码列表）、 local-case（使用路由器的用户名大小写敏感的用户列表）、 group radius（使用所有列出的 RADIUS 服务器）、 group tacacs+（使用所有列出的 TACACS+服务器），以及 group group-name
（仅使用名为 group-name 的服务器组中列出的服务器）。

3.2 将认证方法列表应用到路由器线路或接口上
（仅用于 PPP）在接口上执行认证。
选择一个接口。
（global） interface type slot/number
在接口上启用 PPP 认证。

（interface）ppp authentication {protocol1 [protocol2 …]} [if-needed] [list-name | default] [callin] [one-time]
PPP 认证可以通过一种或多种协议来实现（protocol1， protocol2， …）：chap （CHAP）、 ms-chap（Microsoft CHAP） 或 pap（PAP）。如果 TACACS 或 TACACS+已经成功认证了某个用户，关键字 if-needed 可用来避免多余的PAP或CHAP认证。方法列表通过参数 list-name 指定，其中包含了 PPP 按序尝试的一系列认证方
法。如果不需要方法列表，可使用关键字 default让PPP使用默认的方法。使用关键字 callin 将只入站用户（呼叫）进行认证，关键字 one-time 允许用户名和密码同时出现在用户名字段。

（仅用于 Login、 NASI 或 ARAP）在线路上执行认证。

选择一条线路。
（global） line {aux | console | tty | vty} line-number [end-line-number]
具体的某条 Aux、 Console、异步或虚拟 TTY 线路可以通过参数 line-number来选定。加入参数 end-line-number 可以选定一组线路号。

在线路上应用认证。

（line） {login | nasi | arap} authetication {default | list-name}
认证类型可以是 login、 nasi 或 arap。名为 list-name 的方法列表用来认证线路上的用户。关键字 default 用于在未指定方法列表时使用默认的 AAA 认证方法。
3.3 （可选）使用 AAA 标语及提示符

创建一则登录标语。
（global） aaa authentication banner dstringd

此命令会将定制的标语 string（至多 2996 个字符）显示于用户名登录提示符之前。字符d代表定界符（任何未出现在 string 中的字符），需写在标语字符串的前后两端。

修改密码提示符。

（global） aaa authentication password-prompt string
默认的密码提示符为 Password：。用户可以使用此命令将其修改成 string（文本字符串；如果包含空格，则需使用双引号将其括起来）。

创建一则登录失败标语。

（global） aaa authentication fail-message dstringd
如果用户登录认证失败，将会显示这条定制的标语 string（至多 2996 个字符）。
字符d代表定界符（任何未出现在string中的字符），需写在标语字符串的前后两端。

4、使用 AAA 授权（ authorization）

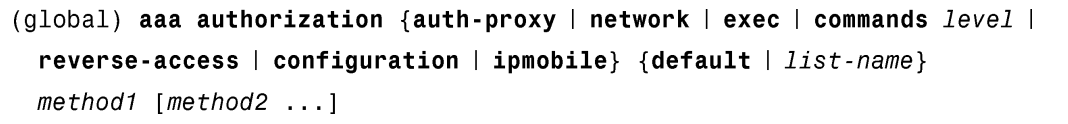

4.1 创建某种授权类型的方法列表

这条命令创建了一个名为 list-name 的授权方法列表。其中包含了一个按序进行尝试的授权认证方法列表。关键字 default 定义了一个在线路和接口上默认使用的授权方法列表。方法列表可应用到的认证类型包括 auth-proxy（使用基于用户的具体策略）、 network（与网络相关的服务请求）、 exec（运行路由器 EXEC shell的权限）、 commands（使用所有特权级别 level （0～15） 命令的权限）、 reverse-access（使用反向 Telnet 连接的权限）、 configuration（进入路由器全局配置模式的权限 1）或 ipmobile（使用移动 IP 服务的权限）。
列表中指定的方法（ method1， method2， …）包括 group group-name（发送授权请求至名为 group-name 的服务器组）、 group radius（发送授权请求至所有
RADIUS 服务器）、 group tacacs+（发送授权请求至所有 TACACS+服务器）、if-authenticated（对已经通过认证的用户授予权限）、 none（不使用授权；所有用
户都可以成功授权）、 local（使用路由器本地的用户名及密码列表）。

4.2 将授权方法列表应用到线路或接口上

在线路上执行授权。
选择一条线路。
（global） line line-number [end-line-number]

Aux、 Console、异步或虚拟 TTY 线路可以通过参数 line-number 来选定。加入参数 end-line-number 可以选定一组线路号。
在线路上应用授权。
（line）authorization {arap | command level | exec | reverse-access} [default | list-name]
授权类型可以指定成 arap（AppleTalk 远程访问协议）、 commands level（执行特权级别 level 命令的权限）、 exec（使用路由器 EXEC shell 的权限）或reverse-access（使用反向 Telnet 的权限）。名为 list-name 的方法列表用来授权线路上的用户。关键字 default 用于在未指定方法列表时使用默认的 AAA 授权方法。

（仅用于 PPP）在接口上执行授权。
选择一个接口。
（global） interface type slot/number
在接口上应用授权。
（interface） ppp authorization [default | list-name]

名为 list-name 的方法列表用来授权接口上的 PPP 用户。关键字 default 用于在未指定方法列表时使用默认的 AAA 授权方法。

5、使用 AAA 计费（accounting）

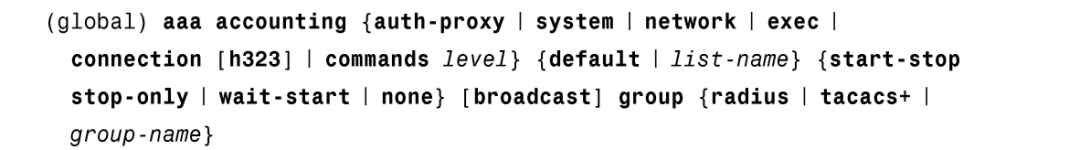

5.1 创建某种计费类型的方法列表

这条命令创建了一个名为 list-name 的计费方法列表。其中包含了将要使用的计费方法。关键字 default 定义了一个在线路和接口上默认使用的计费方法。计费可记录的信息类型包括 auth-proxy（每个用户事件）、 system（系统级别事件）、network（与网络相关的服务请求）、 exec（路由器 EXEC 会话）、 connection（网络接入服务器发起的出站连接；h323 可为 VoIP 流量执行 H.323 网关计费）以及
commands（特权级别 level（ 0～15）命令的使用）。
计费使用的方法可以是 group group-name（将计费记录发送至服务器组group-name）、 group radius（将计费记录发送至 RADIUS 服务器组）或 group tacacs+（将计费记录发送至 TACACS+服务器组）。

关键字broadcast可让路由器将计费记录发送到多台计费服务器上。计费记录类型可以选择成：start-stop（当进程启用时发送“开始”信号；在进程结束时发送“停止”信号）、 strop-only（不发送“开始”信号；当进程结束时发送“停止”信号）、wait-start（当进程启用时发送“开始”信号；进程实际要等到服务器接收到“开始”信号后才启用；在进程结束时发送“停止”信号）或none（不执行计费）。

5.2 （可选）对认证失败的执行计费记录

配置此命令后，当用户认证失败或 PPP 协商失败时，路由器将发送“停止”信号。

5.3 将计费方法列表应用到线路或接口上

在线路上执行计费。
选择一条线路。
（global） line line-number [end-line-number]
Aux、 Console、异步或虚拟 TTY 线路可以通过参数 line-number 来选定。加入参数 end-line-number 可以选定一组线路号。
在线路上应用授权。

（line） accounting {arap | command level | connection | exec} [default | list-name]

计费类型可以指定成 arap（ AppleTalk 远程访问协议）、 commands level（特权级别 level EXEC 命令）、 connection（ PAP 和 CHAP 认证） 或 exec（路由器 EXEC shell）。名为 list-name 的方法列表用来对线路上的用户执行计费。关键字 default用于在未指定方法列表时使用默认的 AAA 计费方法。
（仅用于 PPP）在接口上执行计费。
选择一个接口。
(global) interface type slot / number
在接口上应用计费。
( interface) ppp accounting default
此命令在接口上使用默认的 PPP 计费方法。

总结:配置实例

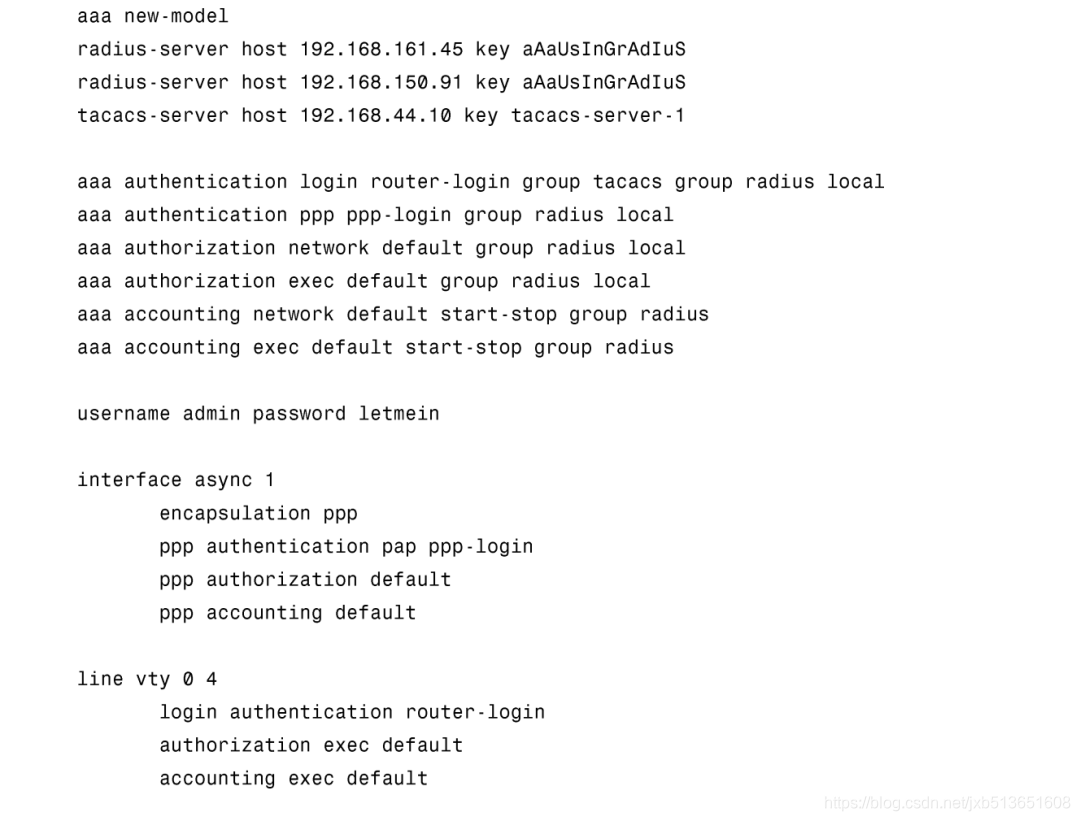

此例中，在路由器上配置了认证、 授权、计费的所有AAA功能。两台RADIUS服务器分别指定为192.168.161.45和 192.168.150.91，两台具有相同的密钥。一台TACACS+服务器位于192.168.44.10。最后定义了一个本地的用户名，用作在所有AAA 服务器都不能访问时最后的应对方法（“后门”）。
使用RADIUS服务器对异步接口的PPP访问进行认证，其次是本地认证。还对使用Telnet登录访问路由器的用户进行认证，首选 TACACS+服务器，其次是RADIUS 服务器，最后是本地认证。
使用RADIUS服务器和本地的方式对network和exec功能进行授权。用户通过PPP或Telnet访问网络必须先通过授权。还对 network和exec资源配置了计费通告功能，使用的是 RADIUS服务器。配置了路由器发送PPP和路由器 EXEC终端会话的计费记录。
