Android recovery修改字库大小

在Android开发过程中，各个厂商通常会去修改recovery界面。在recovery显示界面上，通常有几大修改点：

• recovery字体大小
• recovery界面背景图、进度条等修改、提示语修改
• recovery支持中文显示

这篇文章，主要讲一下如何修改recovery字体大小。

1 常用的字体大小修改方法

直接上结论：

方法1：制作图片

修改recovery源码目录fonts下的png文件，如12x22.png，将它拷贝到recovery的out目录下的/res/image目录下，命令为font.png

方法2：制作字库资源

在源码目录recovery/minui下新增一个字体资源文件，如font_10x18.h，然后在graphics.c中添加这个头文件

备注：recovery会优先使用/res/image/font.png，如果该文件不存在，则使用recovery/minui下的字体文件

下面来详细讲一下这两种方法：

2 制作图片

在工程目录recovery/fonts下，默认有12x22.png和18x32.png的文件

打开其中一个文件，里面包含了所有常见的符合和字母大小写。

但是在实际使用中，从来没有见过这两张图片资源有使用过，后来反复查看代码，发现在build/core/Makefile里制作recovery image的地方有相关的处理。

# Select the 18x32 font on high-density devices (xhdpi and up); and
# the 12x22 font on other devices.  Note that the font selected here
# can be overridden for a particular device by putting a font.png in
# its private recovery resources.

ifneq (,$(filter xxxhdpi xxhdpi xhdpi,$(recovery_density)))
recovery_font := $(call include-path-for, recovery)/fonts/18x32.png
else
recovery_font := $(call include-path-for, recovery)/fonts/12x22.png
endif

可以看到，在分辨率是xxxhdpi、xxhdpi、 xhdpi这些的时候，会使用18x32.png，其它分辨率则使用12x22.png，然后再在制作recovery image的时候，将它拷贝到res/images/font.png。

$(hide) cp -f $(recovery_font) $(TARGET_RECOVERY_ROOT_OUT)/res/images/font.png

然后在recovery源码目录下recovery/minui/graphics.c中会处理这个图片：

static void gr_init_font(void)
{
    gr_font = calloc(sizeof(*gr_font), 1);

    int res = res_create_alpha_surface("font", &(gr_font->texture));
    if (res == 0) {
       // The font image should be a 96x2 array of character images.  The
       // columns are the printable ASCII characters 0x20 - 0x7f.  The
       // top row is regular text; the bottom row is bold.
        gr_font->cwidth = gr_font->texture->width / 96;
        gr_font->cheight = gr_font->texture->height / 2;
    } else {
        printf("failed to read font: res=%d\n", res);

        // fall back to the compiled-in font.
        gr_font->texture = malloc(sizeof(*gr_font->texture));
        gr_font->texture->width = font.width;
        gr_font->texture->height = font.height;
        gr_font->texture->row_bytes = font.width;
        gr_font->texture->pixel_bytes = 1;

        unsigned char* bits = malloc(font.width * font.height);
        gr_font->texture->data = (void*) bits;

        unsigned char data;
        unsigned char* in = font.rundata;
        while((data = *in++)) {
            memset(bits, (data & 0x80) ? 255 : 0, data & 0x7f);
            bits += (data & 0x7f);
        }

        gr_font->cwidth = font.cwidth;
        gr_font->cheight = font.cheight;
    }
}

可以看到，在初始化字体的函数gr_init_font中，而int res = res_create_alpha_surface(“font”, &(gr_font->texture));这句就是去读取res/images/font.png，读取成功就设置字体的宽高。

因此在修改图片的方法中，只需要得到我们需要的字体大小的图片即可。

最简单的方法，使用ps打开任意一个png文件，然后将图片大小修改成对应的大小即可。修改后，如不想修改build/core/Makefile，可以将图片直接放在res/images/下，并命名为font.png。

3 制作字库资源

在上面的初始化字体函数gr_init_font中，我们也可以看到，在读取不到png资源的时候，会走到else分支，而这个分支就会使用默认定义好的字符集“font"，如recovery/minui/roboto_10x18.h文件。

我们看看这个文件长啥样：

struct {
  unsigned width;
  unsigned height;
  unsigned cwidth;
  unsigned cheight;
  unsigned char rundata[];
} font = {
  .width = 960,
  .height = 18,
  .cwidth = 10,
  .cheight = 18,
  .rundata = {
0x7f,0x7f,0x7f,0x7f,0x7f,0x7f,0x7f,0x55,0x82,0x06,0x82,0x02,0x82,0x10,0x82,
0x11,0x83,0x08,0x82,0x0a,0x82,0x04,0x82,0x46,0x82,0x08,0x82,0x07,0x84,0x06,
0x84,0x0a,0x81,0x03,0x88,0x04,0x84,0x04,0x88,0x04,0x84,0x06,0x84,0x1e,0x81,
0x0e,0x81,0x0a,0x84,0x06,0x84,0x07,0x82,0x05,0x85,0x07,0x84,0x04,0x86,0x04,

​ 这就是系统自带的默认roboto字符集。它不是简单地由一系列图像RGB值组合起来，那么它是怎么制作的呢？

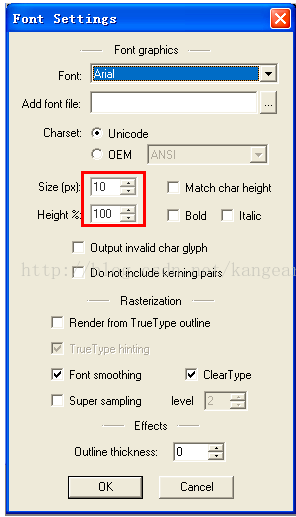

首先，我们要用到BMFont软件，它是一款免费的cocos2d-x位图字体生成工具，许多游戏里都用它产生字库。下载并打开，在主界面右侧选一个你想要的字库，然后在Option->Font Setting菜单里面调节字体、Size与Height。(Size对应头文件里的cwidth，这里我选了10；Height对应cheight占Height的半分比，这里我选了100%。）；

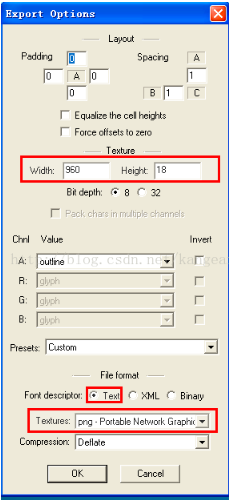

然后在Option->Export Options调节Width与Height（就是头文件里的Width与Height，这里我设置成了960和18)；最下面File format里的font descriptor选Text，Textures选png。

最后在Option->save bitmap font as … 导出文件，格式选.fnt。做完这一步之后，会得到两个文件：.fnt与.png文件，我们需要后面的那个png文件作为图片字库，生成最终的头文件。

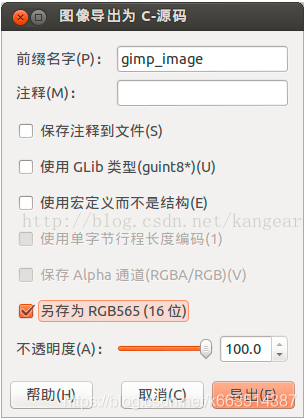

​ 然后切换到Linux系统下，安装gimp(sudo apt-get install gimp)，并使用gimp打开那个png文件，在File->export as…导出文件，后缀选择c文件，（注意不要选h文件！），然后会弹出一个“导出为c源码”的框，注意里面的复选框一个都不要选，不透明度调节成100%，

其他不需要改动，然后单击“导出”按钮，最后得到一个c文件。

接下来我们尝试生成字符集头文件。首先把那个c文件后缀名改成.h（比如由"tmp.c"改成tmp.h"）。然后，将文件放到android工程下的bootable/ecovery/minui目录下，并打开mkfont.c文件，在头文件的位置加上

#include "tmp.h"

然后把mkfonts.c文件里的"x+=3"全部变成"x+=gimp_image.bytes_per_pixel"。最后执行：

gcc mkfont.c

./a.out > font.h

然后就可以看到我们生成的字符集头文件font.h。

最后，只需要在graphics.c开头include我们的font.h，recovery模式就可以使用我们自己定制的字库了。

：
