基于蓄电池储能的光伏发电系统PSCAD模型：光伏组件模型、双向DC-DC变换器、VSC逆变器控制与负载突变仿真，基于蓄电池储能的光伏发电系统PSCAD模型：MPPT与双向DC-DC协调控制实现最优运行

基于蓄电池储能的光伏发电系统PSCAD模型 ，包含：

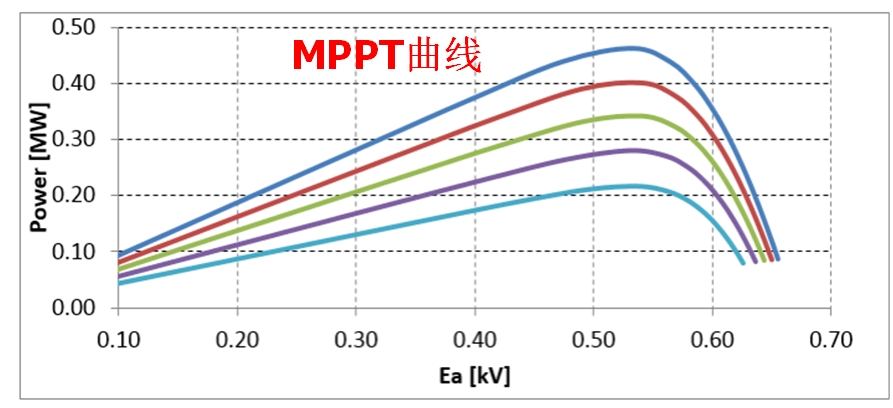

1光伏组件模型，MPPT最大功率跟踪，通过Boost升压实现MPPT

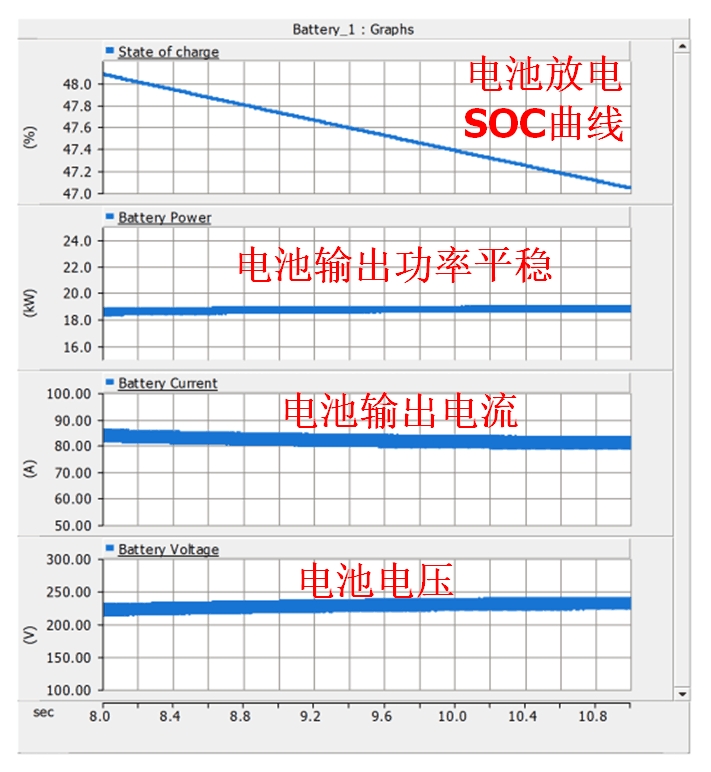

2电池充放电模型，电池通过双向DC-DC变换器接入到直流母线，通过对电池充放电控制可以实现光伏发电系统的最优运行。
3逆变器环节，三相VSC变流器，通过LCL滤波器实现并网，将光伏、电池的能量输出到电网。
VSC采用电压、电流双环控制，电流谐波畸变率低

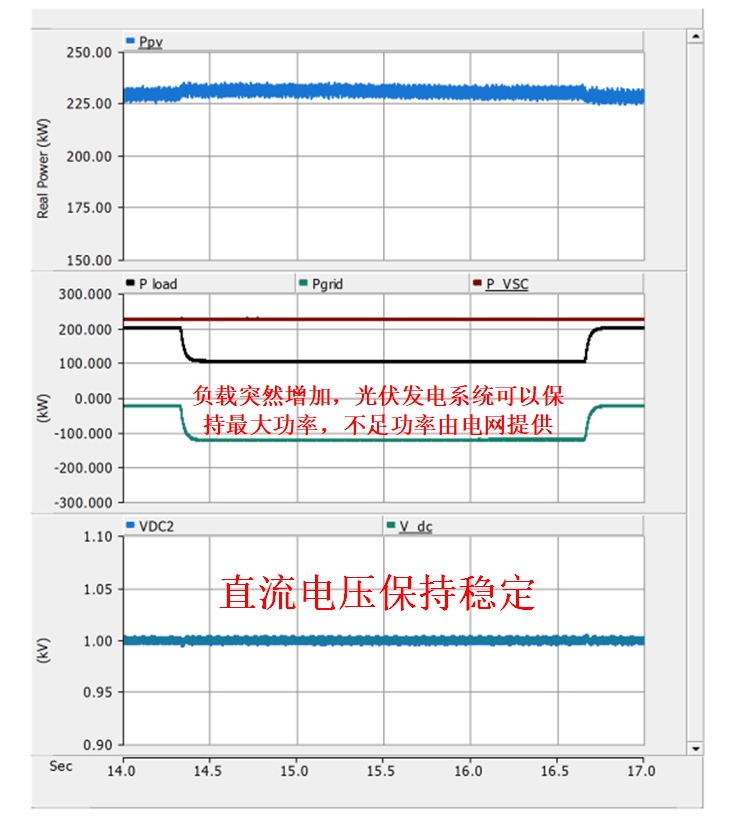

4负载环节，可以模拟负载突变的情况，VSC功率和电网功率之和等于负载功率。
仿真工况说明：
光伏系统发电多余负载消耗，一部分电能可以给电池充电
光伏系统发电小于负载消耗，通过电池和光伏发电协调运行实现对负载的电能供给
可以模拟负载突变、光照强度变化、电池充放电等多组工况

ID:46288725202723837

在你的耳边说了一声抱歉

基于蓄电池储能的光伏发电系统PSCAD模型是一种应用于光伏领域的技术模型，主要包括光伏组件模型、电池充放电模型、逆变器环节和负载环节。本文将逐一介绍这四部分的具体内容，并对仿真工况进行说明。

首先是光伏组件模型。光伏组件是光伏发电系统的核心部分，它能够将太阳能转换为直流电能。在PSCAD模型中，我们使用了一种先进的光伏组件模型，可以模拟光伏组件的电流和电压输出特性。为了实现光伏系统的最大功率跟踪（MPPT），我们采用了Boost升压技术，通过调节升压比例来实现最大功率输出。

接下来是电池充放电模型。电池充放电是光伏发电系统中的一个重要环节，它能够帮助我们实现光伏系统的最优运行。在PSCAD模型中，我们采用了双向DC-DC变换器将电池接入到直流母线上，通过对电池的充放电控制，可以根据实际情况调整光伏发电系统的运行状态，以便实现最佳的能量管理。

第三部分是逆变器环节。逆变器是将光伏和电池的能量输出到电网的关键组件。在PSCAD模型中，我们采用了三相VSC变流器，并通过LCL滤波器来实现并网功能。为了保证逆变器的稳定运行，我们还使用了电压和电流双环控制技术，使得逆变器的电流谐波畸变率较低，从而保证了逆变器输出的电能质量。

最后是负载环节。负载是光伏发电系统所供给的实际用电设备，通过模拟负载突变的情况，我们可以对光伏发电系统的运行情况进行评估。在PSCAD模型中，我们可以根据负载功率的变化来调整VSC功率和电网功率之和，以确保负载得到稳定供电。

除了以上四个部分的介绍，我们还将对仿真工况进行说明。在不同的工况下，光伏发电系统的运行情况也会有所差异。例如，当光伏系统发电多于负载消耗时，多余的电能可以用来给电池充电；而当光伏系统发电小于负载消耗时，我们可以通过电池和光伏发电的协调运行来保证负载的电能供给。此外，我们还可以模拟负载突变、光照强度变化以及电池充放电等多组工况，以便更全面地评估光伏发电系统的性能。

综上所述，基于蓄电池储能的光伏发电系统PSCAD模型具有较高的技术含量和实用性。通过对光伏组件、电池、逆变器和负载的详细介绍，以及对仿真工况的说明，我们可以更好地理解和应用这一模型，为光伏发电系统的设计与优化提供参考和指导。相信随着技术的不断进步，基于蓄电池储能的光伏发电系统将在未来得到更广泛的应用和推广。
